هر فیلتر و استرینری بالاخره میگیرد؛ سؤال فقط این است که شما زودتر متوجه میشوید یا پمپ. فیلتر گرفته یعنی افت فشار بیشتر، مصرف انرژی بالاتر، کاویتاسیون پمپ و در بدترین حالت پارگی المان فیلتر و ورود آلودگی به فرایند. خبر خوب اینکه تشخیص آن ساده است: اختلاف فشار دو طرف فیلتر.
چرا اختلاف فشار و نه زمان؟
تعویض فیلتر بر اساس تقویم (مثلاً هر سه ماه) یا هدر دادن پول است یا دیر رسیدن. میزان گرفتگی به بار آلودگی واقعی بستگی دارد که در طول سال ثابت نیست. اختلاف فشار مستقیماً همان چیزی را میسنجد که اهمیت دارد: مقاومت فیلتر در برابر عبور سیال. منحنی این عدد در طول زمان تقریباً نمایی بالا میرود؛ ابتدا آرام و سپس بهسرعت.
سه سطح از پایش
۱) گیج اختلاف فشار — نمایش محلی، بدون برق
سادهترین راه: یک گیج که مستقیماً اختلاف دو طرف را نشان میدهد. برای اپراتوری که در گشت روزانه از کنار فیلتر رد میشود کافی است و هیچ کابل و تغذیهای نمیخواهد. گیج اختلاف فشار کوبولد MAN-U و گیج اختلاف فشار کوبولد MAN-DF و MAN-DG نمونههای این خانوادهاند و نسخههای دارای کنتاکت هشدار هم دارند.
۲) سوئیچ اختلاف فشار — آلارم خودکار
وقتی نمیخواهید به گشت اپراتور تکیه کنید، سوئیچ در نقطهٔ تنظیمشده یک کنتاکت خشک میدهد که به PLC یا چراغ هشدار میرود. سوئیچ اختلاف فشار کوبولد SCH-27 و SCH-28 برای همین کاربرد ساخته شده است. اصول انتخاب و ستپوینت و دیفرانسیل را در مقالهٔ سوئیچ فشار دیفرانسیل و مقالهٔ پرشر سوئیچ توضیح دادهایم.
۳) ترانسمیتر اختلاف فشار — روند و پیشبینی
اگر عدد پیوسته را به سیستم کنترل ببرید، میتوانید شیب افزایش را ببینید و زمان تعویض را از قبل برنامهریزی کنید؛ یعنی از نگهداری واکنشی به نگهداری مبتنی بر وضعیت میرسید. همچنین میتوانید چند سطح آلارم بگذارید: هشدار اولیه، هشدار جدی و توقف. ملاحظات نصب و راهاندازی ترانسمیتر اختلاف فشار در این مقاله و مبانی محاسبه در اندازهگیری دبی با اختلاف فشار آمده است.
ستپوینت را چطور تعیین کنیم؟
- اختلاف فشار فیلتر تمیز را ثبت کنید — بلافاصله پس از تعویض المان و در دبی و دمای کاری معمول. این عدد مبنای شماست.
- حد نهایی مجاز را از سازندهٔ فیلتر بگیرید. فراتر رفتن از آن میتواند المان را پاره کند.
- آلارم را قبل از حد نهایی بگذارید تا فرصت برنامهریزی تعویض داشته باشید. قاعدهٔ عملی رایج، حدود دو تا سه برابر اختلاف فشار حالت تمیز است، مشروط به اینکه از حد سازنده کمتر بماند.
- دبی را در نظر بگیرید: اختلاف فشار با دبی تغییر میکند. اگر خط دبی متغیر دارد، مقایسه باید در دبی مشابه انجام شود وگرنه آلارم کاذب میگیرید.
خطاهای رایج در نصب و بهرهبرداری
- راهاندازی سرد: روغن سرد و غلیظ، اختلاف فشار بالایی میسازد که ربطی به گرفتگی ندارد. برای این حالت تأخیر زمانی یا شرط دما بگذارید.
- هوا در لولههای ایمپالس: حباب هوا در مسیر مایع، عدد را ناپایدار میکند؛ هواگیری کنید.
- نبود شیر ایزوله: بدون مانیفولد یا شیرهای ایزوله، سرویس دستگاه نیازمند توقف خط میشود.
- فشار استاتیک بالا: دستگاه باید هم اختلاف فشار کوچک را دقیق بخواند و هم فشار استاتیک خط را تحمل کند؛ این دو عدد جداگانهاند و هر دو باید در سفارش بیایند.
- نصب اشتباه سمت H و L: سمت پرفشار همیشه ورودی فیلتر است.
کجاها این کار جواب میدهد؟
| کاربرد | هدف |
|---|---|
| استرینر ورودی پمپ | جلوگیری از کاویتاسیون و آسیب پروانه |
| فیلتر روغن هیدرولیک و روانکاری | حفاظت از یاتاقان و شیرهای کنترل |
| فیلتر هوای ورودی کمپرسور | راندمان و مصرف انرژی |
| فیلتر هوای تهویه و هواساز | کیفیت هوا و بار فن |
| فیلتر آب و پیشتصفیه | حفاظت از ممبران و مبدل |
| فیلتر هوای ابزار دقیق | سلامت پوزیشنر و اکچویتور |
کیفیت هوای ابزار دقیق مستقیماً روی شیرهای کنترل اثر دارد؛ به مقالهٔ شیر کنترل مراجعه کنید. برنامهریزی بازهٔ بازرسی و تعویض را هم در نگهداری پیشگیرانه ابزار دقیق آوردهایم. برای انتخاب گیج، سوئیچ یا ترانسمیتر مناسب فیلتر خود با کارشناسان فن کنترل تماس بگیرید.

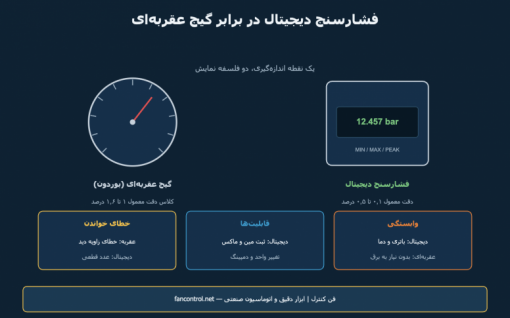

گیج عقربهای بوردون بیش از یک قرن است که کار میکند و هنوز هم در بیشتر خطوط صنعتی دیده میشود. اما در سالهای اخیر فشارسنج دیجیتال بهسرعت جای آن را در کاربردهای دقیق و پرتابل گرفته است. کدامیک برای شما مناسب است؟ پاسخ به سه چیز بستگی دارد: دقت موردنیاز، شرایط محیط و اینکه چه کسی قرار است عدد را بخواند.
دقت: تفاوت واقعی کجاست؟
کلاس دقت گیج عقربهای صنعتی معمولاً ۱ تا ۱٫۶ درصد کل اسکیل است. یعنی روی یک گیج ۰ تا ۲۵ بار با کلاس ۱٫۶، خطای مجاز حدود ۰٫۴ بار است — چه در ۲ بار باشید چه در ۲۰ بار. فشارسنج دیجیتال صنعتی معمولاً در محدودهٔ ۰٫۱ تا ۰٫۵ درصد کار میکند و رزولوشن نمایش آن هم چند برابر بهتر است. به اینها خطای خواندن انسانی را اضافه کنید: در گیج عقربهای، زاویهٔ دید اپراتور (خطای پارالاکس) و تفسیر جای عقربه بین دو خط، خودش منبع خطاست. عدد دیجیتال این ابهام را حذف میکند.
نکتهٔ مهم در انتخاب رنج: فشار کاری معمول باید حدود دو سوم میانی اسکیل باشد. گیجی که همیشه در ۱۰ درصد ابتدای رنج کار میکند، عملاً دقتی ندارد. اصول انتخاب رنج، جنس و اتصال گیج را در راهنمای انتخاب گیج فشار صنعتی نوشتهایم.
چه کارهایی فقط از دیجیتال برمیآید؟
- ثبت کمینه و بیشینه: برای شکار ضربهٔ فشار و پیکهای گذرا که چشم اپراتور هرگز نمیبیند.
- تغییر واحد: جابهجایی بین بار، psi، کیلوپاسکال و متر ستون آب بدون تعویض دستگاه.
- دمپینگ قابل تنظیم: در خطوط پرنوسان، میانگینگیری قابل تنظیم است؛ در گیج عقربهای باید سراغ پرکردن با گلیسیرین رفت.
- خروجی سوئیچ یا آنالوگ: بعضی مدلها علاوه بر نمایش، کنتاکت آلارم یا خروجی ۴ تا ۲۰ میلیآمپر هم دارند.
- مرجع قابل حمل: یک فشارسنج دیجیتال دقیق، ابزار عالی برای صحهگذاری سریع گیجهای نصبشده است.
نمونههای متداول این خانواده فشارسنج دیجیتال باتریخور کوبولد MAN-SD، فشارسنج دیجیتال کوبولد MAN-SC و فشارسنج دیجیتال کوبولد MAN-LC هستند.
کجا هنوز عقربهای بهتر است؟
- نمایش دائمی بدون برق: گیج مکانیکی هیچوقت باتری تمام نمیکند. برای خطوط دائمکار و نقاط دورافتاده هنوز بهترین انتخاب است.
- دمای بالا و محیط سخت: نمایشگرهای LCD در دمای خیلی پایین کند و در دمای خیلی بالا آسیبپذیرند.
- هزینه: برای دهها نقطهٔ نمایش ساده، گیج مکانیکی مانند گیج فشار ویکا 232.50.100 یا گیج فشار بوردون کوبولد MAN-R منطقیتر است.
- روند لحظهای: جالب است اما واقعی: چشم انسان حرکت عقربه را سریعتر از تغییر عدد دیجیتال تفسیر میکند. برای دیدن «روند» در حین راهاندازی، عقربه هنوز برتری دارد.
فشارهای خیلی کم: کپسول بهجای بوردون
برای فشارهای میلیباری — مانند اختلاف فشار کوره، فشار کانال هوا یا مخازن کمفشار — المان بوردون حساسیت کافی ندارد و باید از المان کپسولی استفاده کرد. گیج فشار میلیباری ویکا 632.50 برای همین محدوده ساخته شده است. برای همین کاربرد نسخهٔ دیافراگمی مانند گیج فشار دیافراگمی کوبولد MAN-P هم گزینهٔ خوبی است، بهخصوص وقتی سیال رسوبگذار یا لزج باشد.
کالیبراسیون: مرجع را با مصرفی اشتباه نگیرید
یک فشارسنج دیجیتال صنعتی برای خواندن عالی است، اما دستگاه مرجع کالیبراسیون نیست. برای کالیبره کردن گیج و ترانسمیتر باید از کالیبراتور با گواهی معتبر مانند کالیبراتور فشار فلوک 718 استفاده کرد و نسبت دقت مرجع به دستگاه تحت آزمون معمولاً دستکم چهار به یک در نظر گرفته میشود. روش عملی این کار در کالیبراسیون ترانسمیتر فشار با فلوک 718 و فهرست ابزار لازم در کیف ابزار تکنسین ابزار دقیق آمده است.
جدول انتخاب سریع
| کاربرد | پیشنهاد |
|---|---|
| نمایش دائمی روی خط | گیج بوردون با کلاس مناسب |
| تست و عیبیابی پرتابل | فشارسنج دیجیتال |
| ثبت ضربه و پیک فشار | دیجیتال با حافظه MIN/MAX |
| فشار میلیباری | گیج کپسولی یا دیافراگمی |
| خط پرلرزش | گیج پرشده با گلیسیرین |
| ارسال سیگنال به اتاق کنترل | ترانسمیتر فشار |
اگر بهجای نمایش، به سیگنال نیاز دارید، راهنمای انتخاب ترانسمیتر فشار و اگر به یک تصمیم قطع و وصل نیاز دارید، مقالهٔ پرشر سوئیچ را ببینید. برای انتخاب مدل و رنج مناسب، با کارشناسان فن کنترل تماس بگیرید.
