روتامتر چیست؟ راهنمای انتخاب فلومتر سطح متغیر
روتامتر سادهترین و قدیمیترین فلومتر صنعتی است و هنوز هم یکی از پرفروشترینها: نه برق میخواهد، نه تنظیمات — یک نگاه به شناور کافی است تا بدانید جریان برقرار است و چقدر. به همین دلیل روی خطوط پرج، آب خنککاری و هوای ابزار دقیق، هنوز هیچ جایگزینی به این سادگی ندارد.

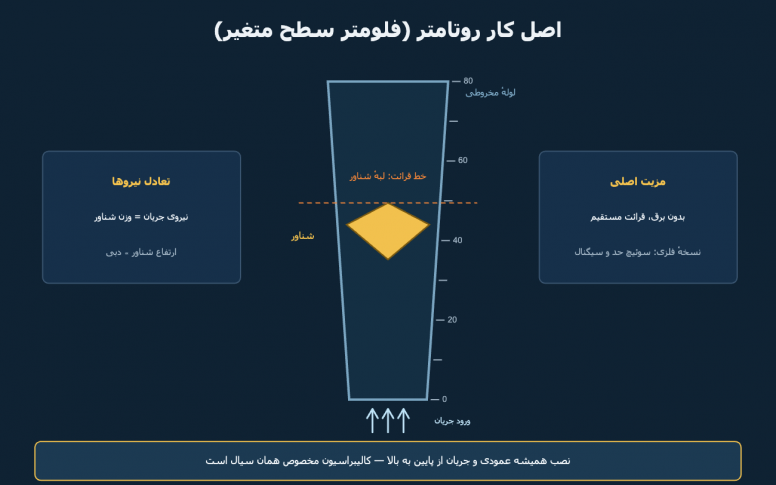

اصل کار به زبان ساده
یک لولهٔ مخروطی عمودی داریم که پایینش باریک و بالایش پهن است و یک شناور داخل آن آزاد است. جریان از پایین وارد میشود و شناور را بالا میبرد؛ هرچه شناور بالاتر برود، فضای حلقوی دور آن بزرگتر میشود تا جایی که نیروی جریان با وزن شناور به تعادل برسد. نتیجه: ارتفاع توقف شناور دقیقاً متناظر با دبی است و عدد را از لبهٔ شناور روی مدرج لوله میخوانید.
شیشهای یا تمامفلزی؟
- لولهٔ شیشهای: ارزان و با دید مستقیم سیال — مناسب آب و هوا در فشار و دمای پایین. نمونهها: روتامتر مخروط شیشهای کوبولد URK با فلنج ثابت، و برای دبیهای خیلی کم (پرج و تزریق) کوبولد KDF/KDG-2 و KDF/KDG-9.
- تمامفلزی: برای فشار و دمای بالا، بخار و سیالات کدر که شیشه جوابگو نیست؛ موقعیت شناور با کوپل مغناطیسی به نشانگر بیرونی منتقل میشود و میتوان سوئیچ حد و خروجی 4-20mA هم گرفت. نمونهها: کوبولد BGN با کانتر، کوبولد BGK برای مایعات و گازها، ABB سری VA Master FAM541 و کرونه H250 مدل M9.
پنج نکته که قبل از خرید باید بدانید
- نصب فقط عمودی و جریان از پایین به بالا؛ حتی چند درجه انحراف، خطا ایجاد میکند.
- کالیبراسیون مخصوص همان سیال است: مقیاس بر اساس چگالی و ویسکوزیتهٔ مشخص (معمولاً آب یا هوا) رسم شده؛ برای سیال دیگر باید ضریب تصحیح اعمال شود و در گازها فشار و دمای کاری هم روی عدد اثر میگذارد.
- دقت متوسط است: معمولاً در حدود کلاس ۱٫۶ تا ۴ درصد — برای پایش و هشدار عالی، برای اندازهگیری حسابداری و کنترل دقیق مناسب نیست.
- سیال باید تمیز باشد؛ ذرات جامد میتوانند شناور را بچسبانند یا مقیاس را مخدوش کنند.
- جریان پالسی (خروجی پمپهای رفتوبرگشتی) شناور را به نوسان میاندازد و قرائت را سخت میکند.
روتامتر یا فلومتر الکترونیکی؟
اگر فقط نشانگر محلی و هشدار حد میخواهید، روتامتر بهصرفهترین انتخاب است. اما وقتی سیگنال دقیق برای کنترل حلقه یا ثبت مصرف لازم دارید، سراغ فلومتر مغناطیسی، ورتکس یا کوریولیس بروید — و برای مرور کل گزینهها، راهنمای انتخاب فلومتر کوبولد را ببینید.
برای انتخاب مدل و رنج، نوع سیال، دبی حداقل و حداکثر، فشار و دمای کاری را برای ما بفرستید: 021-88850346 و 021-88658508.
