اندازهگیری سطح مخزن: رادار، اولتراسونیک یا هیدرواستاتیک؟

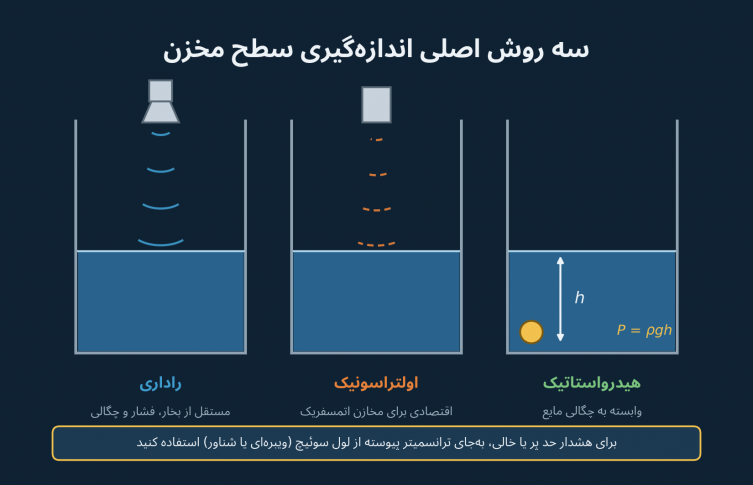

برای هر مخزن، دو سؤال جدا از هم وجود دارد: «الان چقدر پر است؟» که جوابش اندازهگیری پیوسته است، و «آیا به حد معین رسید؟» که جوابش یک لول سوئیچ نقطهای است. ابزار این دو کار متفاوت است و بخش بزرگی از انتخابهای اشتباه، از قاطی کردن همین دو سؤال شروع میشود.
رادار: دقیق و بیتماس
لول ترانسمیتر راداری یک پالس مایکروویو از آنتن میفرستد، پالس از سطح مایع برمیگردد و از زمان رفتوبرگشت، فاصله و سپس سطح محاسبه میشود. چون موج الکترومغناطیسی است، اندازهگیری تقریباً مستقل از دما، فشار، بخار و چگالی است — به همین دلیل برای مخازن تحت فشار، سیالات داغ، بخار سنگین و سطح متلاطم، انتخاب اول است. نمونههای موجود در فن کنترل: لول ترانسمیتر راداری وگا VEGAPULS 61 و اندرس هاوزر Micropilot S FMR530.
اولتراسونیک: اقتصادی برای شرایط ملایم
همان منطق رادار، اما با پالس صوتی. چون سرعت صوت به دما و ترکیب گاز بالای مخزن وابسته است، سنسور جبران دما دارد؛ ولی در خلأ اصلاً کار نمیکند و بخار غلیظ و فوم هم سیگنال را ضعیف میکند. برای مخازن آب و فاضلاب و مایعات غیرحساس در فشار اتمسفریک، گزینهٔ بهصرفهای است: لول ترانسمیتر اولتراسونیک زیمنس SITRANS Probe LU و سنسور اولتراسونیک اندرس هاوزر Prosonic FDU92.
هیدرواستاتیک: ساده و مقاوم
فشار ته مخزن برابر است با ارتفاع مایع ضربدر چگالی و شتاب گرانش (P=ρgh). یک سنسور فشار در کف یا دیوارهٔ مخزن همین فشار را میخواند و به ارتفاع تبدیل میکند. نقطهٔ ضعفش هم از همین فرمول پیداست: اگر چگالی مایع تغییر کند، عدد جابهجا میشود. برای چاهها، مخازن باز و مایعاتی با چگالی ثابت، سادهترین و مقاومترین راه است؛ در مخزن تحت فشار باید بهجای آن از اختلاف فشار استفاده کرد. نمونهها: لول ترانسمیتر هیدرواستاتیک اندرس هاوزر Deltapilot S DB50L و Deltapilot FMB70.
سوئیچهای نقطهای: وقتی فقط «حد» مهم است
- ویبرهای (چنگال ارتعاشی): بدون نیاز به کالیبراسیون و تقریباً مستقل از خواص سیال؛ استاندارد محافظت در برابر سرریز و خشککاری پمپ. برای مایعات اندرس هاوزر Liquiphant FTL50 و Liquiphant M FTL51، برای جامدات و پودرها Soliphant M FTM51.
- شناور (Float): سادهترین و ارزانترین راه برای مایعات تمیز — لول سوئیچ شناور کوبولد NAB.
- مغناطیسی و بایپس: نشانگر مکانیکی کنار مخزن بههمراه سوئیچ — لول سوئیچ مغناطیسی کوبولد سری M و نشانگر سطح بایپس کوبولد NBK با گواهی ATEX.
انتخاب سریع
- بخار غلیظ، فشار، دمای بالا، تلاطم یا دقت بالا: رادار
- آب و فاضلاب اتمسفریک با بودجهٔ محدود: اولتراسونیک
- مخزن باز یا چاه با چگالی ثابت: هیدرواستاتیک
- فقط هشدار پر یا خالی شدن: لول سوئیچ ویبرهای یا شناور
شکل مخزن، نوع سیال، دما و فشار کاری و ارتفاع اندازهگیری را برای ما بفرستید تا مدل و رنج مناسب را پیشنهاد کنیم: 021-88850346 و 021-88658508.
