گیج فشار صنعتی: راهنمای انتخاب رنج، جنس و اتصال
گیج فشار ارزانترین عضو لوپ ابزار دقیق است — و شاید همین باعث میشود سرسری انتخاب شود. اما گیجی که رنجش اشتباه انتخاب شده، یا جنسش با سیال نمیخواند، هم زود خراب میشود و هم روزی که بیشترین نیاز را دارید عدد غلط نشان میدهد. این راهنما همان چند قاعدهای است که موقع سفارش باید چک کنید.

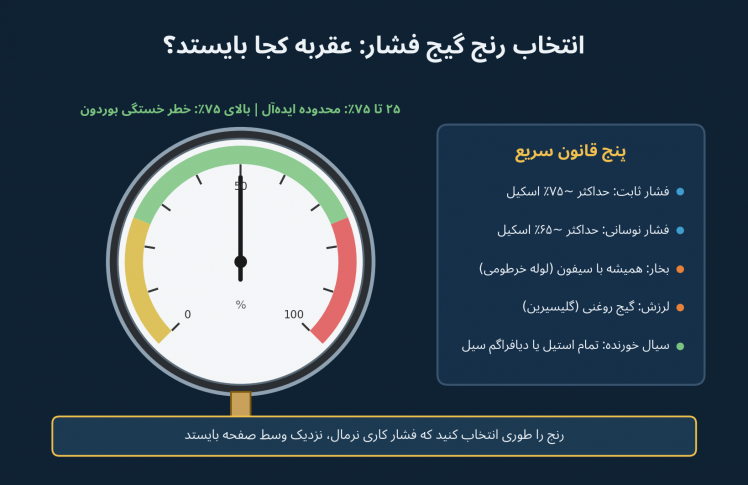

قاعدهٔ اول: عقربه باید وسط صفحه کار کند
در گیج بوردون، دقت اسمی در ناحیهٔ میانی اسکیل بهترین است و المان فنری در فشارهای نزدیک به انتهای رنج زیر تنش دائمی میماند. قاعدهٔ عملی: رنج را طوری انتخاب کنید که فشار کاری نرمال حدود نیمهٔ صفحه بایستد؛ برای فشار ثابت حداکثر حدود ۷۵٪ فولاسکیل و برای فشار نوسانی حداکثر حدود ۶۵٪. گیج ۱۰ باری برای خطی که همیشه روی ۹ بار است، انتخاب غلطی است — گیج ۱۶ بار بگیرید.
قاعدهٔ دوم: جنس را سیال تعیین میکند، نه قیمت
- سیالات خنثی (هوا، آب، روغن): اتصالات برنجی کافی است.
- سیالات خورنده یا محیطهای صنعتی سخت: گیج تماماستیل مثل کوبولد MAN-N...S یا ویکا 232.50.100 — پرفروشترین گیج فرایندی ما با کلاس دقت مناسب کاربرد صنعتی.
- سیال چسبنده، دوغابی یا کریستالشونده: گیج با دیافراگم سیل، تا مسیر بوردون مسدود نشود.
- کاربردهای پرخطر: طراحی Solid Front با دیوارهٔ جداکننده و پشت بازشو — قبلاً در مقالهٔ گیج فشار Solid Front کامل توضیح دادهایم؛ نمونهاش کوبولد MAN-R...S.
قاعدهٔ سوم: شرایط کاری، تجهیز جانبی میخواهد
- لرزش و پالس فشار (خروجی پمپها): گیج روغنی (پر شده با گلیسیرین) بگیرید تا عقربه نلرزد و مکانیزم زود فرسوده نشود؛ در پالس شدید، اسنابر هم اضافه کنید.
- بخار و سیال داغ: همیشه با سیفون (لولهٔ خرطومی) نصب کنید تا آب کندانسشده حائل شود و حرارت مستقیم به مکانیزم نرسد.
- نیاز به جداسازی برای تعویض: شیر گیج (گیجولو) بین خط و گیج، تا بدون توقف خط بتوانید گیج را عوض کنید.
رنجهای خیلی کم و اختلاف فشار
برای فشارهای میلیباری (هوای احتراق، اتاق تمیز، فیلترهای هوا) بوردون جواب نمیدهد؛ گیج کپسولی مثل ویکا 632.50.160 ساخته شده برای همین رنجهاست. برای پایش اختلاف فشار دو نقطه (افت فیلتر، مبدل حرارتی) هم گیج دیفرانسیل مستقل مثل کوبولد MAN-U یا سری MAN-DF/DG به کار میرود.
اتصال و رزوه را دستِکم نگیرید
سایز متداول فرایندی، صفحهٔ ۱۰۰ میلیمتر با اتصال G½ یا NPT½ است. رزوهٔ NPT مخروطی است و با G استوانهای جمع نمیشود — اگر این دو را قاطی کنید یا نشتی میگیرید یا رزوه خراب میشود. تفاوت کامل این دو استاندارد را در درسهای ابزاردقیقی — فرق NPT با BSP/G نوشتهایم.
برای استعلام، رنج فشار، سیال، دمای کاری، سایز صفحه و نوع اتصال را بفرستید: 021-88850346 و 021-88658508.
