راهنمای انتخاب ترانسمیتر فشار: گیج، ابسولوت یا دیفرانسیل؟
ترانسمیتر فشار پرمصرفترین ابزار دقیق هر کارخانه است — و پرتنوعترین. از یک مدل اقتصادی برای پکیج تا ترانسمیتر پریمیوم برای لوپ ایمنی، همه «فشار» میخوانند اما جای هم را نمیگیرند. این راهنما همان چند تصمیم اصلی است که مدل درست را مشخص میکند.

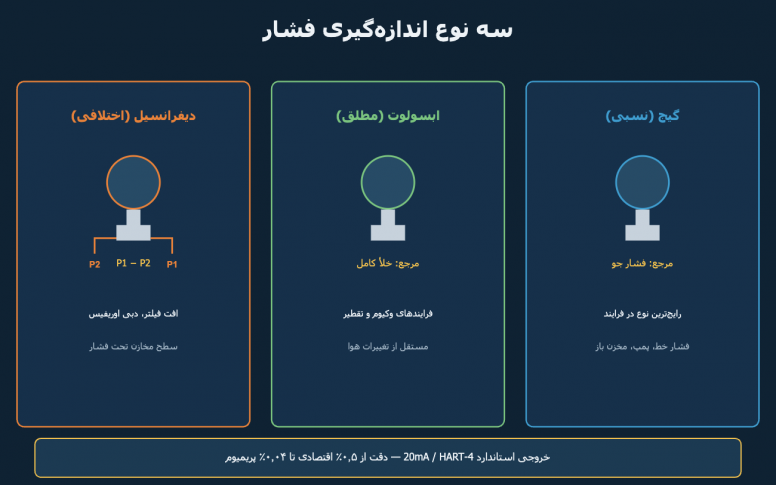

تصمیم اول: گیج، ابسولوت یا دیفرانسیل؟
- گیج (نسبی): فشار را نسبت به جو میسنجد؛ برای اکثر کاربردهای فرایندی همین درست است. نمونههای پرفروش: ویکا A10 برای OEM و کاربرد عمومی، ویکا S10 برای شرایط سختتر (مقایسهٔ کاملشان را در این مقاله نوشتهایم) و یوکوگاوا EJA530A.
- ابسولوت (مطلق): مرجعش خلأ کامل است؛ برای فرایندهای وکیوم، تقطیر و هرجا که نوسان فشار جو نباید روی عدد بنشیند.
- دیفرانسیل (اختلافی): اختلاف دو نقطه را میخواند — پایش افت فیلتر و صافی، اندازهگیری دبی با اوریفیس، و سطح مخازن تحت فشار. نمونهها: روزمونت 3051CD2 و 3051CD3، اندرس هاوزر Deltabar S PMD75 و Deltabar M PMD55، ABB 264DS.
تصمیم دوم: کلاس دقت و برند
سه سطح قیمت-دقت در بازار جا افتاده است: اقتصادی (حدود ۰٫۵٪ اسپن) مثل ویکا A10 برای پکیجها و یوتیلیتی؛ استاندارد فرایندی (حدود ۰٫۲۵٪ تا ۰٫۰۷۵٪) مثل اندرس هاوزر Cerabar S PMC71 و روزمونت 3051 Coplanar؛ و پریمیوم (تا ۰٫۰۴٪ با ترنداون وسیع) مثل روزمونت 3051S برای لوپهای حساس و ایمنی. هرچه ترنداون بالاتر باشد، یک ترانسمیتر رنجهای بیشتری را با دقت خوب پوشش میدهد و تنوع انبارتان کم میشود.
تصمیم سوم: تماس با سیال
- جنس دیافراگم و اتصال: استیل ۳۱۶ال برای اکثر سیالات؛ برای خورندهها هستلوی یا تانتالیوم.
- سیال داغ، چسبنده یا کریستالشونده: دیافراگم سیل (رمووت سیل) بگیرید تا سیال وارد لولهٔ ایمپالس نشود.
- لوپهای دیفرانسیل: منیفولد ۳ یا ۵ شیره را فراموش نکنید — هم برای صفرگیری، هم تعویض بدون توقف خط. روش صفرگیری و کالیبراسیون را در راهنمای کالیبراسیون با فلوک 718 نوشتهایم.
اشتباه رایج: رنج خیلی بزرگ
ترانسمیتری که رنجش چند برابر فشار کاری است، در ناحیهٔ کمدقت خودش کار میکند و خطای دما و استاتیک هم بیشتر دیده میشود. رنج را طوری انتخاب کنید که فشار نرمال در یکسوم تا دوسوم اسپن بیفتد؛ اورپرشر ریتینگ مدل، ضربهها را تحمل میکند. اگر خروجی سوئیچی میخواهید نه پیوسته، سوئیچ فشار دیفرانسیل را ببینید و برای اندازهگیری سطح با ترانسمیتر فشار، راهنمای اندازهگیری سطح مخزن را.
برای پیشنهاد مدل با موجودی واقعی، رنج فشار، نوع سیال، دما و نوع اتصال را بفرستید: 021-88850346 و 021-88658508.
