در بیشتر کارخانه‌ها، صورت‌حساب برق و گاز تنها عددی است که از مصرف انرژی می‌دانند: یک عدد کل، ماهی یک بار، بدون اینکه معلوم باشد کدام خط، کدام شیفت یا کدام محصول آن را مصرف کرده است. پایش مصرف یوتیلیتی یعنی شکستن این عدد به اجزای قابل مدیریت.

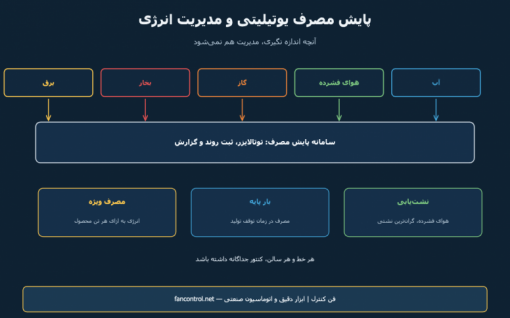

پنج حامل انرژی که باید اندازه گرفته شوند

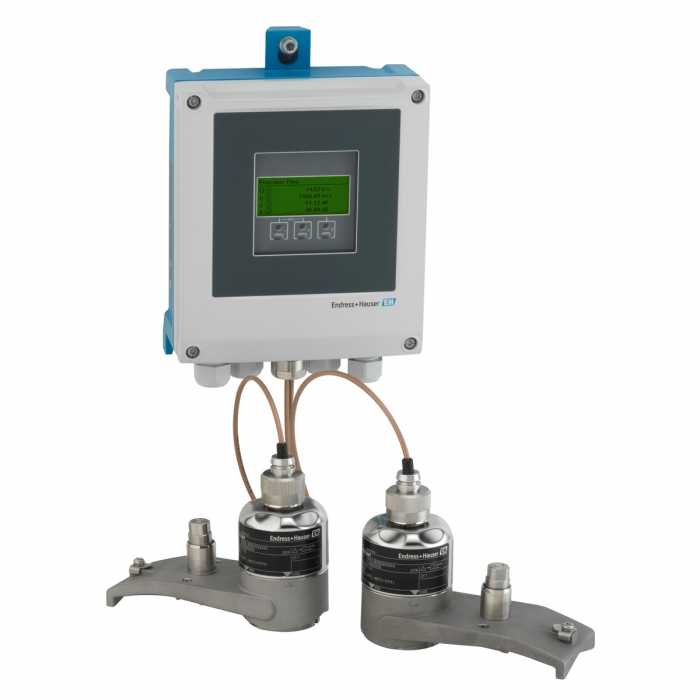

۱) آب

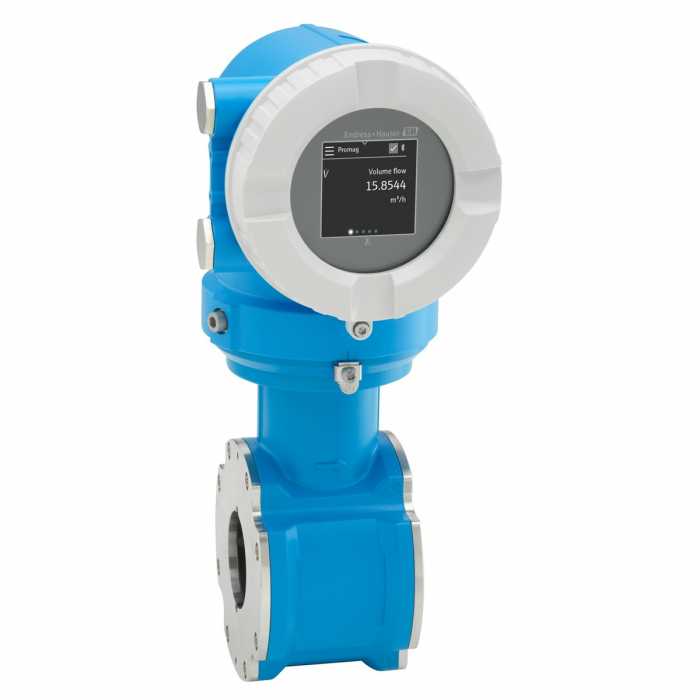

برای آب فرایندی، آب خنک‌کاری و آب جبرانی، فلومتر مغناطیسی انتخاب استاندارد است: بدون افت فشار، بدون قطعهٔ متحرک و با عمر بالا. نمونه‌ها اندرس هاوزر Promag 10W و ABB واترمستر. اگر امکان قطع خط نیست، اولتراسونیک کلمپ‌آن یا اینزرشن گزینه‌های عملی هستند.

۲) هوای فشرده — معمولاً گران‌ترین

هوای فشرده بازدهی پایینی دارد؛ بخش بزرگی از برق مصرفی کمپرسور به گرما تبدیل می‌شود. به همین دلیل هر نشتی، مستقیماً پول است. اندازه‌گیری باید جرمی یا نرمال (Nm³/h) باشد وگرنه با تغییر فشار خط، عدد بی‌معنا می‌شود. روش‌ها و انتخاب مدل در اندازه‌گیری دبی هوای فشرده و گازها؛ برای کانال و خطوط هوا سنسور سرعت هوا کوبولد KAH گزینهٔ اقتصادی است.

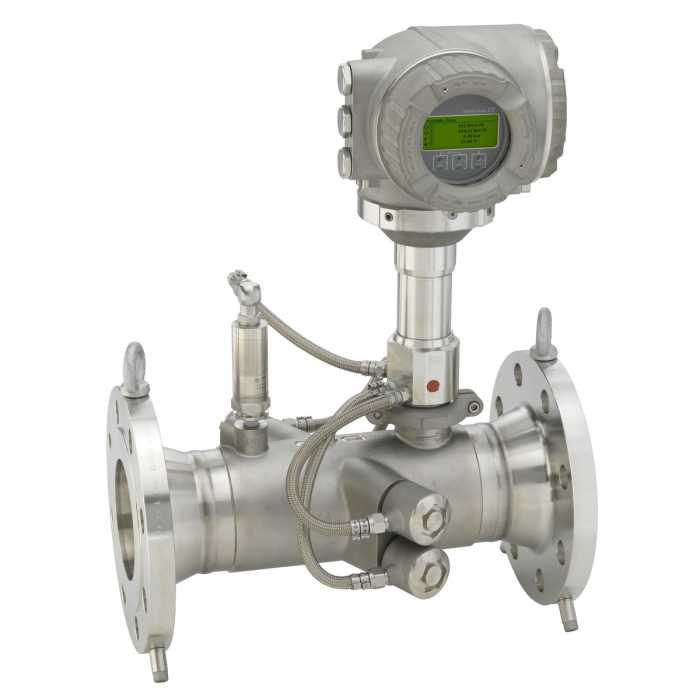

۳) گاز سوختی

مصرف گاز مشعل‌ها و کوره‌ها مبنای محاسبهٔ راندمان حرارتی است. بسته به دبی و فشار، اوریفیس، فلومتر جرمی حرارتی یا فلومتر نوسانی گازها کوبولد DOG استفاده می‌شود. در همهٔ حالت‌ها جبران‌سازی فشار و دما لازم است مگر اینکه دستگاه ذاتاً جرمی باشد.

۴) بخار

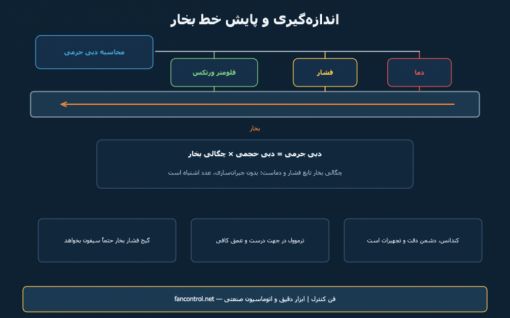

گران‌ترین حامل انرژی در صنایع فرایندی. چون چگالی بخار با فشار و دما تغییر می‌کند، بدون جبران‌سازی هیچ عددی قابل استناد نیست. جزئیات کامل در اندازه‌گیری خط بخار و فلومتر ورتکس؛ نسخهٔ ورتکس چندپارامتری کوبولد فشار و دما را داخل خود دارد و مستقیماً دبی جرمی می‌دهد. تولید بخار و شیمی آب آن هم در ابزار دقیق بویلر و نیروگاه آمده است.

۵) برق

کنتورهای هوشمند و تحلیلگرهای شبکه، مصرف را به تفکیک فیدر می‌دهند. ترکیب این داده با دبی و تناژ تولید، همان چیزی است که «مصرف ویژه» را می‌سازد.

سه شاخصی که باید بسازید

• مصرف ویژه: انرژی مصرفی به ازای هر تن محصول. تنها شاخصی است که بین ماه‌ها و بین خطوط قابل مقایسه است، چون اثر تغییر تولید را حذف می‌کند.
• بار پایه: مصرف در زمانی که تولید متوقف است. هر عددی بالاتر از صفر یعنی نشتی، تجهیز روشن‌ماندهٔ بی‌مصرف یا اتلاف حرارتی. اندازه‌گیری آن در تعطیلات آخر هفته، ساده‌ترین ممیزی انرژی ممکن است.
• روند: افزایش تدریجی مصرف در یک خط با تولید ثابت، یعنی چیزی در حال خراب شدن است — تلهٔ بخار نشتی، فیلتر گرفته، مبدل رسوب‌گرفته یا کمپرسور فرسوده.

چطور شروع کنیم؟

1. نقشهٔ مصرف بکشید: از نقطهٔ ورود هر حامل تا مصرف‌کننده‌های اصلی.
2. اول بزرگ‌ها را اندازه بگیرید. نصب کنتور روی مصرف‌کننده‌ای که ۵ درصد کل را می‌گیرد، اولویت ندارد.
3. مرز مشخص بسازید: هر سالن یا هر خط تولید یک کنتور، تا بتوان مسئولیت را تفکیک کرد.
4. توتالایزر و انتقال داده: عدد لحظه‌ای برای کنترل و عدد تجمعی برای گزارش لازم است. انتقال معمولاً با پالس یا ۴ تا ۲۰ میلی‌آمپر و در سیستم‌های جدیدتر با پروتکل دیجیتال انجام می‌شود؛ مبانی در سیگنال ۴ تا ۲۰ میلی‌آمپر و HART و ملاحظات کابل در مقالهٔ سیم‌کشی لوپ.
5. صحت داده را تضمین کنید: کنتوری که کالیبره نیست، تصمیم اشتباه می‌سازد. بازه‌ها را در نگهداری پیشگیرانه تعیین کنید و حلقه‌ها را با لوپ چک صحه‌گذاری کنید.

بازگشت سرمایه: از کجا سریع‌تر جواب می‌گیرید؟

برای انتخاب کنتورهای مناسب هر حامل و طراحی ساختار پایش مصرف، مشخصات خطوط خود را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام در این چک‌لیست آمده است.

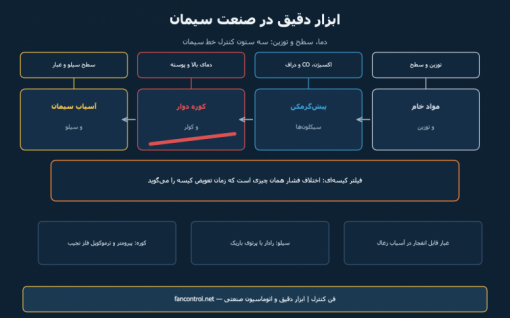

خط تولید سیمان یکی از سخت‌ترین محیط‌ها برای ابزار دقیق است: دمای بالای ۱۴۰۰ درجه در کوره، غبار همه‌جا، لرزش و کارکرد پیوستهٔ شبانه‌روزی. با این حال، سه اندازه‌گیری اصلی هستند که کیفیت محصول، مصرف سوخت و در دسترس بودن خط را تعیین می‌کنند: توزین، دما و سطح.

۱) مواد خام: توزین دقیق یعنی کیفیت پایدار

نسبت اجزای مواد خام (سنگ آهک، خاک رس، سنگ آهن) مستقیماً روی کیفیت کلینکر اثر می‌گذارد. ابزار اصلی این بخش:

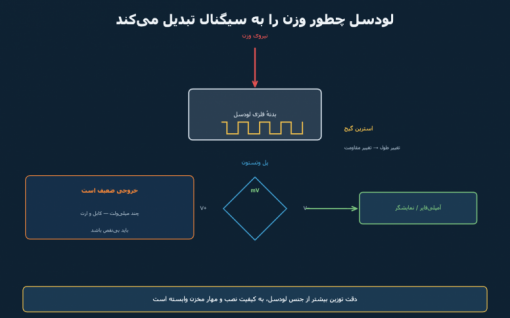

• باسکول نواری و فیدر وزنی: بر پایهٔ لودسل و سنسور سرعت نوار. دقت به نصب مکانیکی (تراز بودن، آزادی حرکت رولیک‌ها) بیش از خود لودسل وابسته است؛ به مقالهٔ لودسل و توزین صنعتی مراجعه کنید.
• سطح بونکر و سیلوی مواد: برای جلوگیری از توقف تغذیه؛ روش‌ها در سطح‌سنجی مواد جامد و پودری در سیلو.
• سرعت و توقف نوار: برای اینترلاک و تشخیص لغزش؛ گزینه‌ها در مقالهٔ اندازه‌گیری دور.

۲) پیش‌گرمکن: گاز، دراف و ایمنی

در برج سیکلون‌ها، ترکیب گاز و اختلاف فشار (دراف) وضعیت احتراق و گرفتگی را نشان می‌دهند:

• اکسیژن و مونوکسید کربن: اکسیژن زیاد یعنی هوای اضافی و هدر رفتن سوخت؛ CO بالا یعنی احتراق ناقص و ریسک در الکتروفیلتر. اصول اندازه‌گیری اکسیژن در این مقاله آمده است.
• اختلاف فشار بین طبقات سیکلون: افزایش تدریجی آن یعنی گرفتگی در حال شکل‌گیری است. روش اندازه‌گیری در اندازه‌گیری با اختلاف فشار و ملاحظات ترانسمیتر در این مقاله؛ دیافراگم هم‌سطح از گرفتگی مسیر ایمپالس جلوگیری می‌کند.
• دمای گاز خروجی: شاخص راندمان تبادل حرارت.

۳) کوره دوار: قلمرو دمای بالا

اینجا سنسور معمولی دوام نمی‌آورد. سه اندازه‌گیری کلیدی:

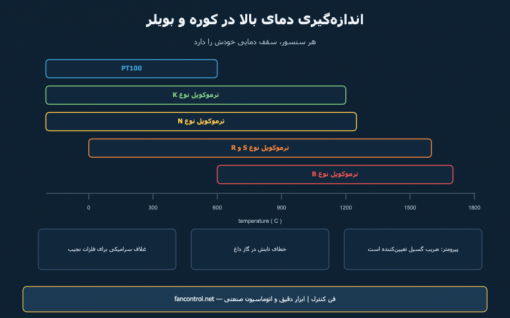

• دمای منطقهٔ پخت با پیرومتر مادون قرمز از طریق دریچهٔ دید؛ ضریب گسیل و تمیزی مسیر دید تعیین‌کنندهٔ دقت است.
• دمای گاز و مواد با ترموکوپل فلز نجیب (نوع S یا R) در غلاف سرامیکی. انتخاب نوع، غلاف و خطای تابش را در اندازه‌گیری دمای بالا توضیح داده‌ایم.
• دمای پوستهٔ کوره با اسکنر خطی؛ نقطهٔ داغ یعنی ریزش آجر نسوز و هشدار قبل از آسیب جدی.

سیگنال این سنسورها باید در نزدیک‌ترین نقطه به ۴ تا ۲۰ میلی‌آمپر تبدیل شود؛ به مقالهٔ ترانسمیتر دما و سیم‌کشی لوپ مراجعه کنید.

۴) کولر، آسیاب سیمان و اسپری آب

در کولر کلینکر، دمای خروجی و فشار هوای فن‌ها پایش می‌شود. در آسیاب سیمان برای کنترل دمای خروجی از اسپری آب استفاده می‌شود؛ دبی کم و کنترل‌شدهٔ این آب با روتامتر یا فلومتر کوچک اندازه‌گیری می‌شود — گزینه‌ها در مقالهٔ دبی کم و دوزینگ دقیق. هوای فشرده برای ایرسلایدها و سیستم‌های پنوماتیک هم بخش بزرگی از مصرف برق است؛ اندازه‌گیری آن در مقالهٔ دبی هوای فشرده.

۵) سیلو و بارگیری

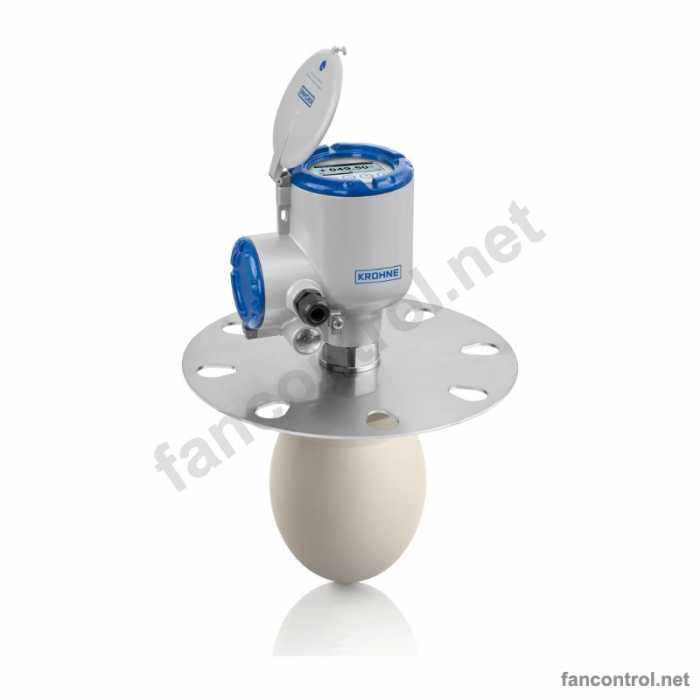

سطح سیلوی سیمان با رادار فرکانس بالا اندازه‌گیری می‌شود؛ غبار شدید هنگام پرکردن بزرگ‌ترین چالش است و همین موضوع اولتراسونیک را در بیشتر موارد کنار می‌گذارد. نکات نصب در این مقاله و مقالهٔ رادار سطح‌سنج. سوئیچ حد بالا برای جلوگیری از سرریز هم الزامی است؛ به مقالهٔ لول سوئیچ مراجعه کنید.

۶) فیلتر کیسه‌ای و غبار

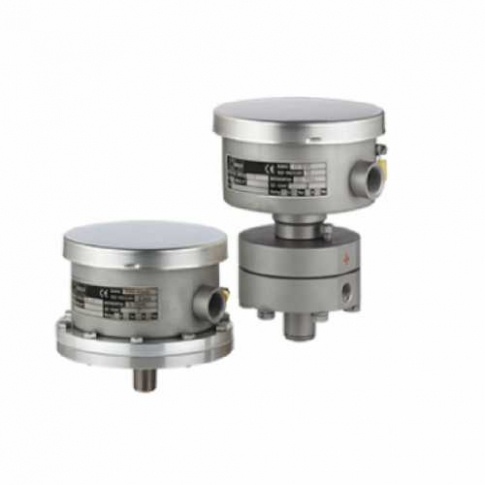

عملکرد فیلتر کیسه‌ای با اختلاف فشار پایش می‌شود: افزایش آن یعنی کیسه‌ها گرفته‌اند و کاهش ناگهانی یعنی کیسه پاره شده است. هر دو حالت باید آلارم داشته باشند. روش انتخاب گیج، سوئیچ یا ترانسمیتر در پایش گرفتگی فیلتر با اختلاف فشار آمده است.

۷) ایمنی

در آسیاب زغال و مسیرهای انتقال آن، غبار قابل انفجار وجود دارد و تجهیزات باید برای ناحیهٔ گرد و غبار گواهی داشته باشند؛ توضیح ساده در تجهیزات ضدانفجار. پایش CO در همین مسیر، شاخص اصلی خطر خودسوزی است.

جدول خلاصه

برای انتخاب تجهیزات متناسب با شرایط غبار و دمای خط خود، مشخصات را برای کارشناسان فن کنترل بفرستید؛ فهرست اطلاعات لازم در چک‌لیست استعلام و خرید آمده است. ملاحظات مشابه در صنایع معدنی را هم در این مقاله نوشته‌ایم.

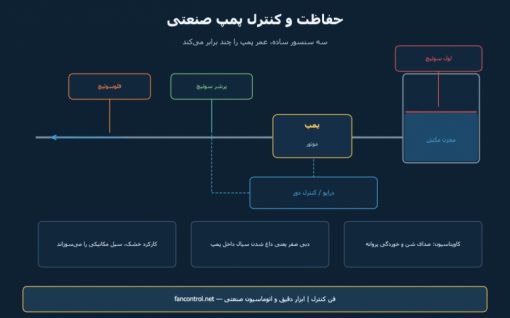

پمپ معمولاً به‌خاطر خرابی خودش از کار نمی‌افتد؛ به‌خاطر شرایط کاری از کار می‌افتد. سه سناریو بیشترین سهم را دارند: کارکرد خشک، کار در دبی صفر و کاویتاسیون. جالب اینکه هر سه با سنسورهایی قابل تشخیص‌اند که قیمتشان کسری از هزینهٔ تعمیر پمپ است.

۱) کارکرد خشک (Dry Running)

وقتی مخزن مکش خالی می‌شود یا شیر ورودی بسته می‌ماند، پمپ بدون سیال می‌چرخد. سیال، هم روان‌کار و هم خنک‌کنندهٔ سیل مکانیکی است؛ بدون آن، سیل در چند ثانیه تا چند دقیقه می‌سوزد. راه‌های تشخیص:

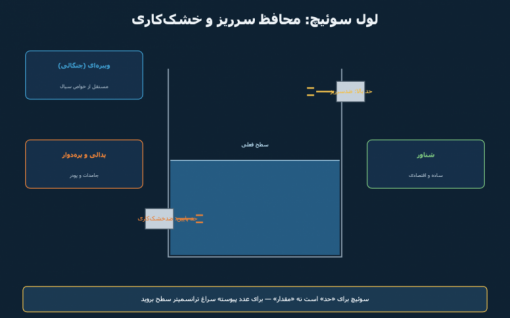

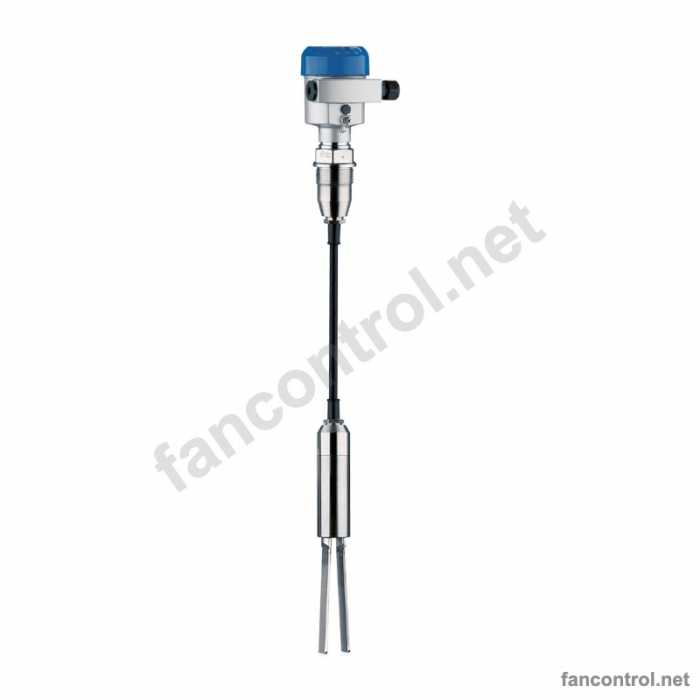

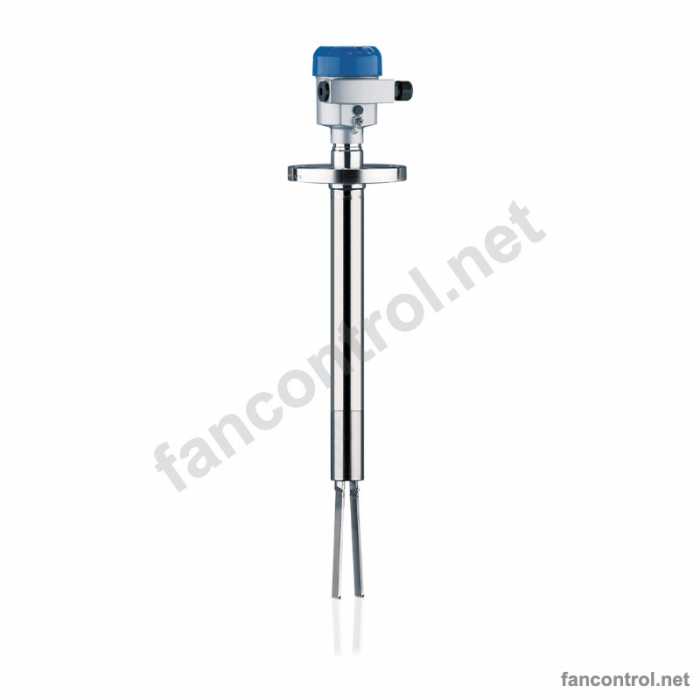

• لول سوئیچ در مخزن مکش: ساده‌ترین و مطمئن‌ترین راه. مدل لرزشی برای مایعات و مدل شناوری برای کاربردهای ساده مناسب است؛ مقایسه در مقالهٔ لول سوئیچ. نمونه لول سوئیچ لرزشی اندرس هاوزر Liquiphant.

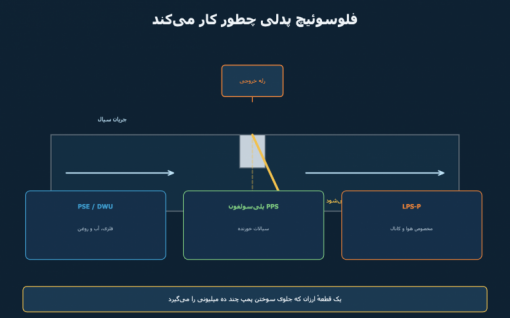

• فلوسوئیچ روی خط مکش یا خروجی: اگر جریانی برقرار نشد، پمپ باید متوقف شود؛ گزینه‌ها در فلوسوئیچ پدلی و فلوسوئیچ کالریمتری.
• پرشر سوئیچ فشار پایین روی خروجی: افت ناگهانی فشار نشانهٔ نبود سیال است.

نکتهٔ مهم: حفاظت کارکرد خشک باید مستقل از سیستم کنترل باشد؛ یک کنتاکت سخت‌افزاری در مدار فرمان کنتاکتور، مطمئن‌تر از یک شرط نرم‌افزاری در PLC است.

۲) دبی صفر و حداقل جریان

اگر شیر خروجی بسته شود (Deadhead)، پمپ همچنان انرژی مصرف می‌کند اما سیالی خارج نمی‌شود؛ همان مقدار سیال داخل پوسته می‌چرخد، داغ می‌شود و در نهایت بخار می‌کند. پمپ‌های گریز از مرکز به حداقل جریان مجاز نیاز دارند که در منحنی سازنده مشخص است. راهکارها:

• خط برگشت حداقل جریان (Min-Flow Recirculation) با یک اوریفیس یا شیر کنترل.
• پرشر سوئیچ فشار بالا که بسته بودن مسیر را تشخیص دهد؛ اصول ست‌پوینت و دیفرانسیل در مقالهٔ پرشر سوئیچ. نمونهٔ متداول پرشر سوئیچ مکانیکی کوبولد SCH.
• پایش دمای پوسته با یک سنسور دما و آلارم؛ افزایش تدریجی دما نشانهٔ کار در دبی پایین است.

۳) کاویتاسیون و NPSH

اگر فشار در ورودی پروانه به زیر فشار بخار سیال برسد، حباب بخار تشکیل و سپس با شدت منفجر می‌شود. نتیجه: صدای شبیه عبور شن، لرزش، خوردگی حفره‌ای پروانه و افت شدید راندمان. عوامل رایج:

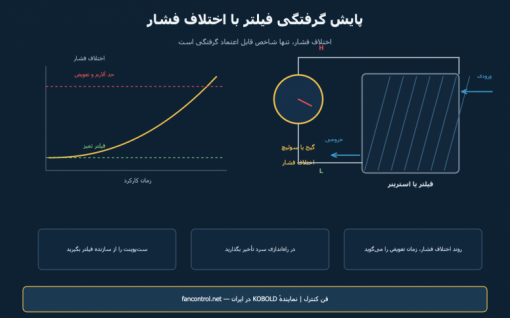

• گرفتگی صافی یا فیلتر خط مکش — با پایش اختلاف فشار فیلتر قابل تشخیص است.
• ارتفاع مکش زیاد یا خط مکش طولانی و باریک.
• افزایش دمای سیال (فشار بخار بالا می‌رود).
• بسته بودن نسبی شیر ورودی — شیر خروجی را برای تنظیم دبی ببندید، نه شیر ورودی را.

یک ترانسمیتر فشار روی خط مکش، ساده‌ترین راه پایش پیوستهٔ این ریسک است؛ راهنمای انتخاب در این مقاله.

۴) خنک‌کاری و شست‌وشوی سیل مکانیکی

در پمپ‌های داغ یا با سیال کثیف، یک خط کوچک فلاشینگ یا خنک‌کاری برای سیل مکانیکی در نظر گرفته می‌شود. قطع همین خط کم‌دبی، سیل را از بین می‌برد. چون دبی آن بسیار کم است، سراغ گزینه‌های مخصوص دبی کم بروید: روتامتر حجم کم یا فلوسوئیچ کالریمتری.

۵) از حفاظت تا کنترل هوشمند

• کنترل روشن و خاموش: با پرشر سوئیچ یا لول سوئیچ و یک دیفرانسیل مناسب. دیفرانسیل خیلی کم یعنی کلیدزنی پیاپی و سوختن کنتاکتور.
• کنترل دور با درایو: فشار یا دبی خط اندازه‌گیری می‌شود و حلقهٔ PID دور پمپ را تنظیم می‌کند. مزیت اصلی، صرفه‌جویی انرژی است؛ در پمپ گریز از مرکز، توان تقریباً با توان سوم دور رابطه دارد، پس کاهش کوچک دور، کاهش بزرگ مصرف می‌دهد.
• چند پمپ موازی: با کنترل ترتیبی و چرخش ساعت کارکرد، عمر همهٔ پمپ‌ها متعادل می‌شود.
• برای انتقال سیگنال ترانسمیتر به درایو یا PLC، ملاحظات سیم‌کشی ۴ تا ۲۰ میلی‌آمپر را رعایت کنید؛ کابل سیگنال نباید کنار کابل خروجی درایو باشد.

جدول عیب‌یابی

برای انتخاب سوئیچ‌ها و ترانسمیترهای مناسب پمپ خود، مشخصات سیال و شرایط کاری را برای کارشناسان فن کنترل بفرستید. برنامهٔ بازرسی دوره‌ای این تجهیزات را هم در نگهداری پیشگیرانه آورده‌ایم.

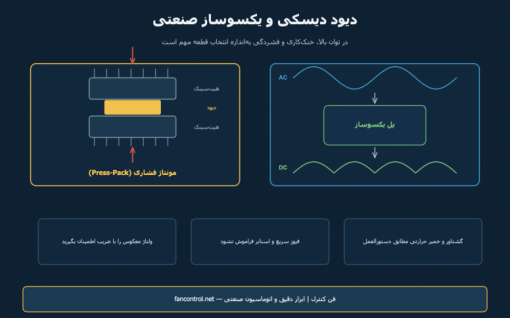

هر جا برق سه‌فاز باید به جریان مستقیم پرقدرت تبدیل شود — شارژر باتری صنعتی، الکترولیز، آبکاری، درایو DC، جوش مقاومتی و تغذیهٔ آهنربای صنعتی — پای دیود قدرت در میان است. در توان‌های بالا، رایج‌ترین شکل آن دیود دیسکی یا همان Press-Pack است.

دیسکی، ماژول یا پیچی؟

• دیود پیچی (Stud): برای جریان‌های کم و متوسط. نصب ساده اما انتقال حرارت فقط از یک طرف انجام می‌شود.
• ماژول: چند عنصر در یک بسته با بیس عایق؛ نصب و سیم‌کشی آسان، مناسب توان متوسط.
• دیسکی (Press-Pack): عنصر بین دو سطح مسی فشرده می‌شود و از هر دو طرف خنک می‌شود. برای جریان‌های بالا و کاربردهای با سیکل حرارتی سنگین بهترین گزینه است. دیود دیسکی W0944WC150 نمونه‌ای از این خانواده است.

پارامترهایی که باید مطابقت داشته باشند

خنک‌کاری: جایی که بیشتر خرابی‌ها ریشه دارند

تلفات دیود تقریباً برابر است با افت ولتاژ ضرب‌در جریان عبوری؛ در جریان‌های چند صد آمپری این یعنی صدها وات گرما در یک قطعهٔ کوچک. نکات عملی:

• سطح تماس: صافی و تمیزی سطح هیت‌سینک تعیین‌کننده است. یک ذرهٔ کوچک زیر دیسک، توزیع فشار را به هم می‌زند و نقطهٔ داغ می‌سازد.
• خمیر حرارتی را نازک و یکنواخت بزنید؛ زیاد بودن آن به‌اندازهٔ کم بودنش بد است.
• نیروی فشردگی را با ابزار مخصوص و مطابق دستورالعمل سازنده اعمال کنید. کم بودن آن مقاومت حرارتی و الکتریکی را بالا می‌برد و زیاد بودن آن عنصر را می‌شکند.
• جریان هوا یا آب خنک‌کن را پایش کنید. قطع خنک‌کاری در چند دقیقه پل یکسوساز را از بین می‌برد؛ یک فلوسوئیچ ساده روی مسیر آب، ارزان‌ترین حفاظت ممکن است.
• دمای هیت‌سینک را با سنسور دما پایش کنید و آلارم بگذارید؛ افزایش تدریجی دما نشانهٔ شل شدن مونتاژ یا گرفتگی مسیر خنک‌کاری است.

حفاظت مدار

• فیوز نیمه‌هادی (سریع): فیوز معمولی برای حفاظت دیود کند است. فیوز باید بر اساس I²t کمتر از I²t دیود انتخاب شود.
• مدار اسنابر RC: جهش ولتاژ ناشی از بازیابی معکوس دیود و کلیدزنی را مهار می‌کند.
• واریستور یا برقگیر در ورودی، برای اضافه‌ولتاژ شبکه.
• تغذیهٔ کنترل جدا: مدارهای فرمان و ابزار دقیق را از مدار قدرت جدا نگه دارید؛ اصول ارت و شیلد در مقالهٔ سیم‌کشی ۴ تا ۲۰ میلی‌آمپر توضیح داده شده و در تابلوهای قدرت اهمیت بیشتری دارد.

هنگام سفارش چه بگویید

ولتاژ و جریان کاری، نوع بار (مقاومتی، القایی یا موتوری)، سیکل کاری، دمای محیط تابلو، نوع خنک‌کاری موجود (هوا یا آب) و ابعاد فضای نصب. اگر قطعهٔ موجود را جایگزین می‌کنید، عکس پلاک و کد روی خود دیسک بهترین مرجع است — همان روشی که در چک‌لیست استعلام و خرید توضیح داده‌ایم.

برای انتخاب دیود، فیوز و هیت‌سینک متناسب با مدار خود با کارشناسان فن کنترل تماس بگیرید.

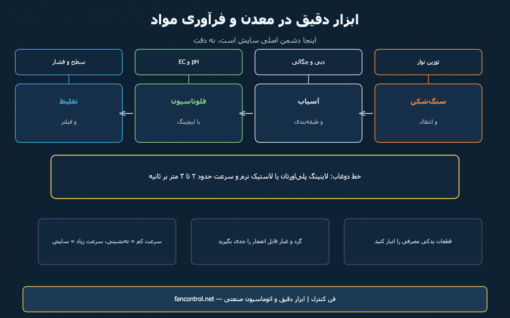

در معدن و کارخانه‌های فرآوری، تجهیزات ابزار دقیق در سخت‌ترین شرایط ممکن کار می‌کنند: دوغاب ساینده، گرد و غبار، لرزش شدید، رطوبت و دمای متغیر. اینجا معیار انتخاب اول دوام است و بعد دقت؛ دستگاهی که دقت آزمایشگاهی دارد اما در دو ماه ساییده می‌شود، انتخاب اشتباهی است.

۱) اندازه‌گیری دبی دوغاب

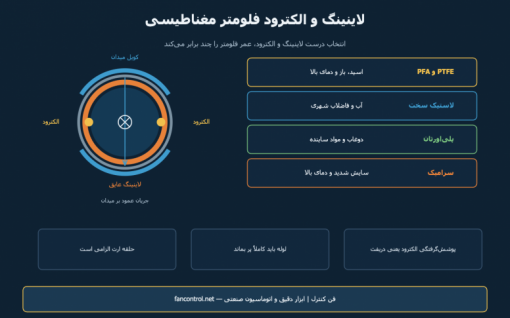

دوغاب معدنی مخلوطی از آب و ذرات جامد ساینده است. فلومتر مغناطیسی تنها گزینه‌ای است که هیچ قطعهٔ متحرک یا مانعی در مسیر ندارد و همین آن را به استاندارد عملی این صنعت تبدیل کرده است. اما موفقیت آن به سه انتخاب بستگی دارد:

• لاینینگ: پلی‌اورتان یا لاستیک نرم که ضربهٔ ذرات را جذب می‌کند؛ PTFE در این کاربرد زود آسیب می‌بیند. جزئیات انتخاب لاینینگ و الکترود در این مقاله.
• سرعت جریان: قاعدهٔ عملی حدود ۲ تا ۳ متر بر ثانیه است. کمتر از آن، ذرات ته‌نشین می‌شوند و خط می‌گیرد؛ بیشتر از آن، سایش به‌شدت زیاد می‌شود. یعنی سایز فلومتر از سرعت تعیین می‌شود، نه از قطر لوله.
• ارت‌بندی: در لوله‌های لاستیکی و پلاستیکی، حلقهٔ ارت الزامی است وگرنه سیگنال ناپایدار می‌شود؛ اصول آن در مقالهٔ سیم‌کشی لوپ و فلومتر مغناطیسی.

برای اندازه‌گیری هم‌زمان دبی و چگالی دوغاب (که معیار درصد جامد است)، فلومتر کوریولیس گزینهٔ دقیق اما گران‌تری است.

۲) سطح: سیلو، بونکر و مخزن دوغاب

در سیلوی سنگ و مواد خشک، غبار و شکل مخروطی توده، اندازه‌گیری را سخت می‌کند؛ راهکارها و نکات نصب در سطح‌سنجی مواد جامد و پودری در سیلو آمده است. برای مخازن دوغاب، رادار یا ترانسمیتر فشار با دیافراگم هم‌سطح استفاده می‌شود تا رسوب در مسیر ایمپالس ایجاد نشود؛ به مقالهٔ سنسور سرامیکی و سیل دیافراگمی مراجعه کنید. المان سرامیکی در این کاربرد مزیت روشنی دارد چون در برابر سایش مقاوم است.

برای حفاظت پمپ دوغاب در برابر کارکرد خشک و برای آلارم پر شدن، یک لول سوئیچ مستقل بگذارید.

۳) توزین: از نوار نقاله تا بونکر

تناژ عبوری از نوار نقاله مبنای گزارش تولید و محاسبهٔ راندمان است. باسکول نواری از لودسل و سنسور سرعت نوار استفاده می‌کند؛ یعنی دقت آن هم به نصب مکانیکی درست وابسته است و هم به اندازه‌گیری سرعت. اصول لودسل و خطاهای رایج نصب را در مقالهٔ لودسل و توزین صنعتی و روش‌های اندازه‌گیری سرعت را در مقالهٔ اندازه‌گیری دور آورده‌ایم.

۴) فلوتاسیون و لیچینگ: شیمی فرایند

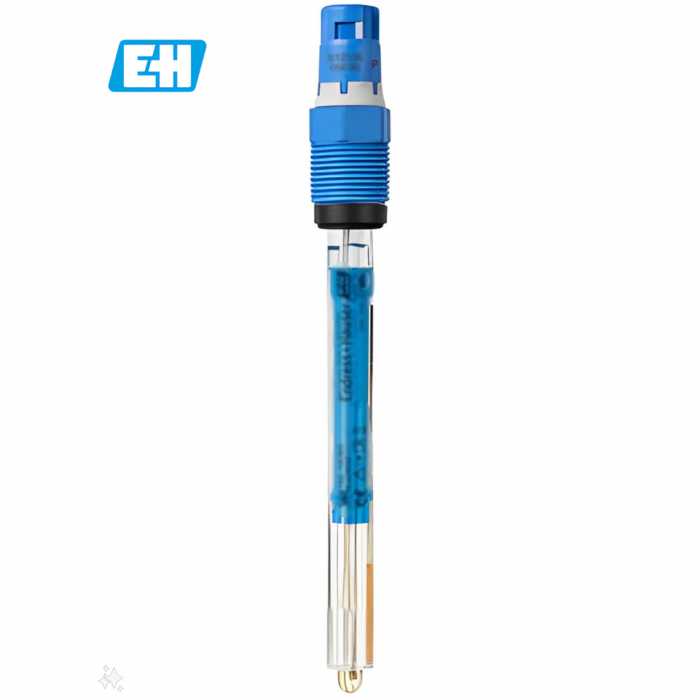

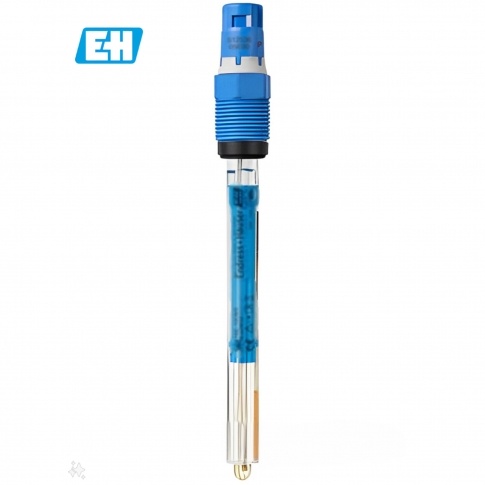

• pH پارامتر اصلی کنترل فلوتاسیون است. الکترود در دوغاب ساینده عمر کوتاهی دارد؛ نصب در محفظهٔ نمونه‌گیری با جریان کنترل‌شده و برنامهٔ تمیزکاری منظم، عمر آن را چند برابر می‌کند. به اندازه‌گیری pH صنعتی مراجعه کنید.

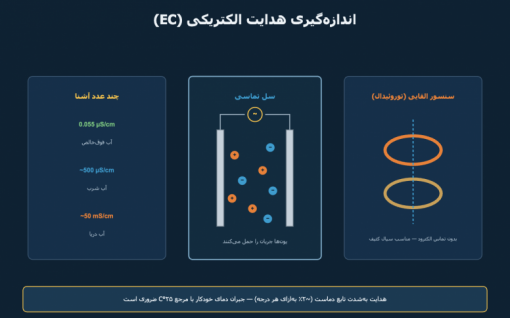

• هدایت الکتریکی برای پایش غلظت محلول لیچینگ و آب فرایندی؛ مقالهٔ EC.
• دوزینگ معرف‌ها: کلکتور، کف‌ساز و آهک با پمپ دوزینگ تزریق می‌شوند و دبی کم آن‌ها باید اندازه‌گیری شود؛ گزینه‌ها در مقالهٔ دبی کم و دوزینگ دقیق.

۵) خنک‌کاری و حفاظت تجهیزات

یاتاقان آسیاب، گیربکس و موتورهای بزرگ به آب خنک‌کاری وابسته‌اند. قطع جریان خنک‌کاری در چند دقیقه می‌تواند تجهیز چند میلیاردی را از کار بیندازد. یک فلوسوئیچ پدلی ساده یا فلوسوئیچ کالریمتری ارزان‌ترین بیمه‌ای است که می‌توانید بخرید. دمای یاتاقان هم با RTD و ترانسمیتر دما پایش می‌شود.

۶) ایمنی: گرد و غبار قابل انفجار

غبار برخی مواد معدنی و به‌ویژه زغال‌سنگ، در غلظت مشخص قابل انفجار است. تجهیزات نصب‌شده در این نواحی باید برای ناحیهٔ گرد و غبار گواهی داشته باشند — این با گواهی گاز فرق دارد و در کد سفارش باید صریح باشد. توضیح ساده در تجهیزات ضدانفجار: Zone، Ex d و Ex i.

۷) نگهداری در محیط سخت

در معدن، بازهٔ سرویس کوتاه‌تر از صنایع دیگر است و قطعات مصرفی (لاینینگ، الکترود، الکترود pH، گسکت) باید در انبار موجود باشند. چارچوب تدوین برنامه را در نگهداری پیشگیرانه ابزار دقیق و معیار انتخاب جنس مقاوم به سایش و خوردگی را در این راهنما آورده‌ایم.

جدول خلاصه

برای انتخاب تجهیزات متناسب با دوغاب و شرایط سایشی خط خود، مشخصات فرایند را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام در این چک‌لیست فهرست شده است.

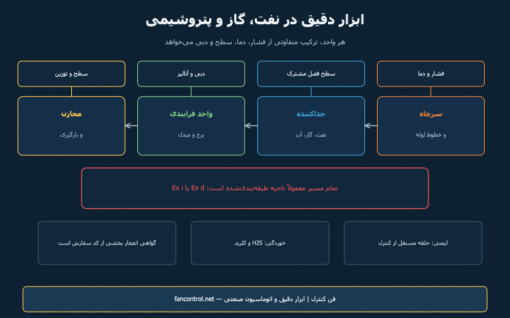

در صنعت نفت، گاز و پتروشیمی، انتخاب ابزار دقیق چند لایه سخت‌تر از صنایع دیگر است: سیال خورنده و سمی است، فشار و دما بالاست، بخش بزرگی از محوطه ناحیهٔ طبقه‌بندی‌شدهٔ انفجاری است و خطای اندازه‌گیری می‌تواند هم گران و هم خطرناک باشد. این مقاله یک نمای کلی از نیازهای هر بخش است.

۱) سرچاه و خطوط انتقال

پارامترهای اصلی فشار و دما هستند و در بسیاری از موارد دبی. نکات کلیدی:

• فشار: ترانسمیترهای گیج و اختلاف فشار با گواهی انفجار و جنس مقاوم؛ راهنمای انتخاب در این مقاله و برای سیال‌های رسوب‌گذار، سیل دیافراگمی.
• دما: RTD یا ترموکوپل داخل ترموول با طول و جنس محاسبه‌شده؛ به مقالهٔ ترموول و ترانسمیتر دما مراجعه کنید.

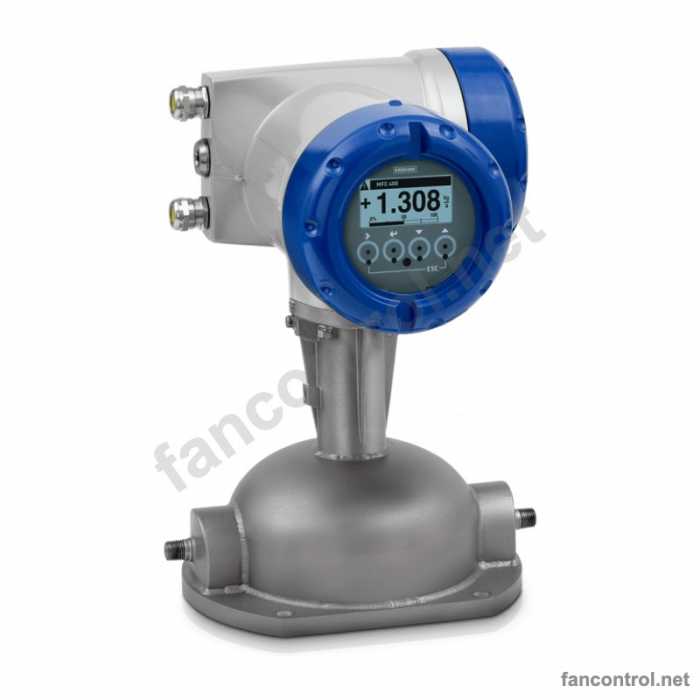

• دبی: در خطوط بزرگ اوریفیس و در جایی که دقت و تراز جرمی مهم است کوریولیس. برای خطوط موجود بدون امکان قطع، اینزرشن و Hot-Tap یا اولتراسونیک کلمپ‌آن.

۲) جداکننده‌ها: سطح فصل مشترک

در جداکنندهٔ سه‌فازی، چالش اصلی اندازه‌گیری فصل مشترک نفت و آب است. روش‌های متداول:

• دیسپلیسر: بر پایهٔ نیروی شناوری؛ ساده و جاافتاده اما به تغییر چگالی حساس است. به مقالهٔ نشانگر بای‌پس و دیسپلیسر مراجعه کنید.

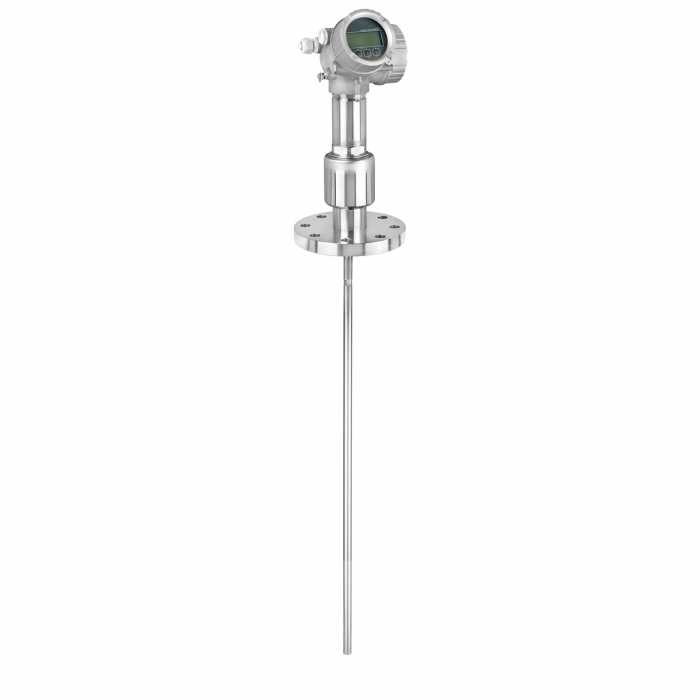

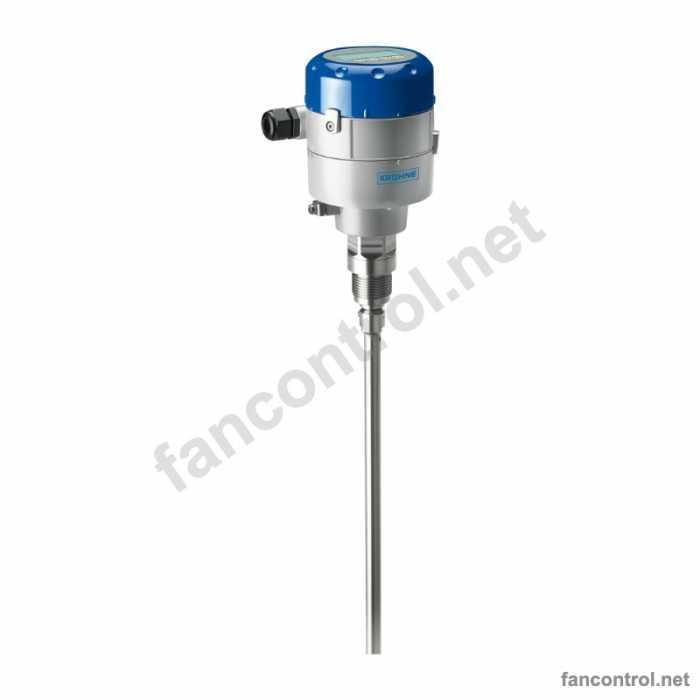

• رادار هدایت‌شده: با پروب داخل محفظه، مستقل از چگالی و مناسب برای امولسیون.
• اختلاف فشار: اقتصادی است اما با تغییر چگالی خطا می‌دهد؛ محاسبه و ملاحظات در این مقاله.

برای حفاظت در برابر سرریز و کارکرد خشک هم یک لول سوئیچ مستقل از حلقهٔ کنترل لازم است.

۳) واحد فرایندی: برج، مبدل و راکتور

اینجا کنترل حلقه‌بسته حاکم است: دما، فشار، سطح و دبی همگی به شیرهای کنترل فرمان می‌دهند. سایزینگ شیر و پیشگیری از کاویتاسیون را در مقالهٔ شیر کنترل و Cv و اهمیت پوزیشنر را در این مقاله توضیح داده‌ایم. برای بخار و سیستم‌های حرارتی، اندازه‌گیری خط بخار و ابزار دقیق بویلر مرجع کامل‌تری هستند.

۴) مخازن ذخیره و بارگیری

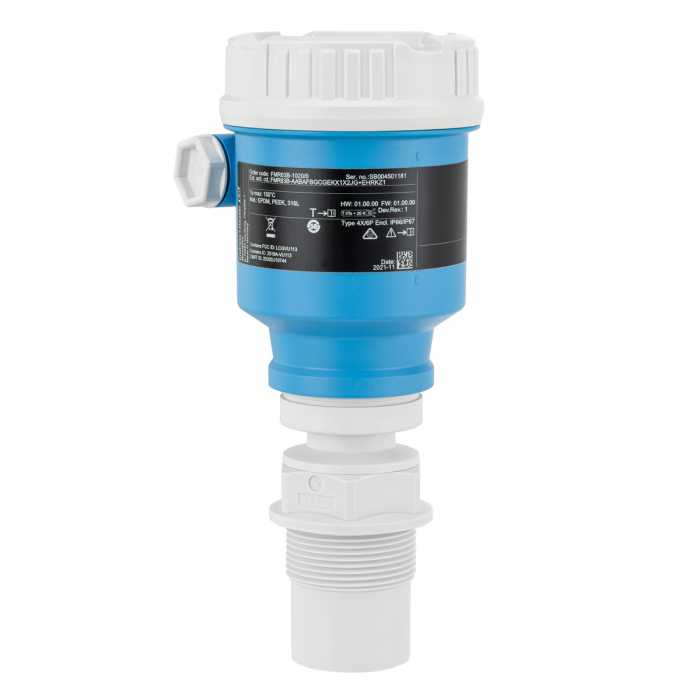

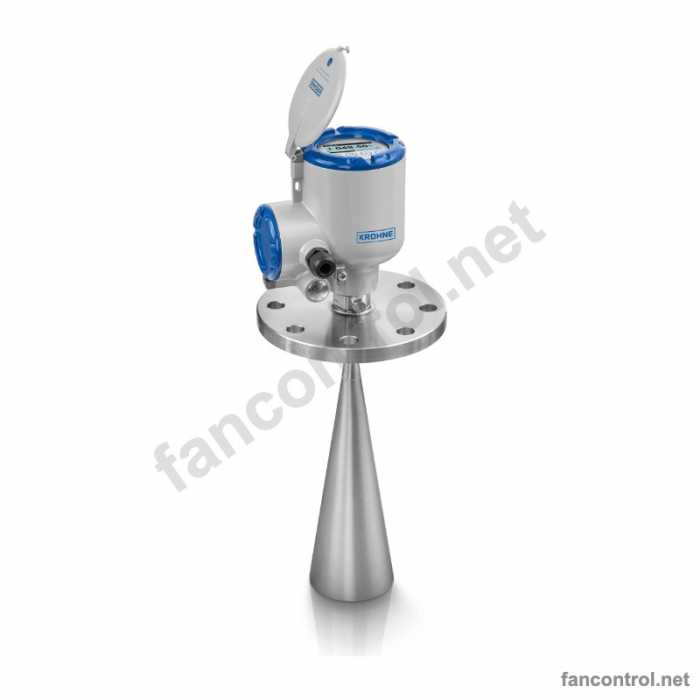

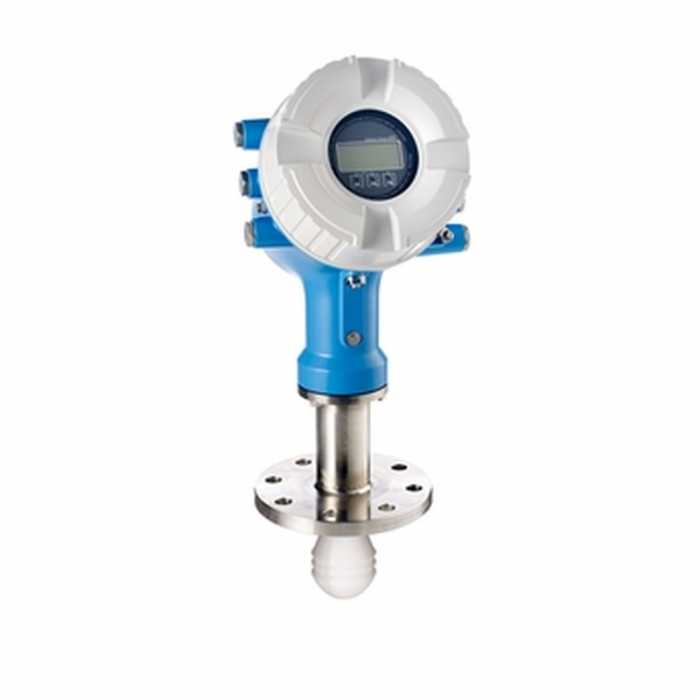

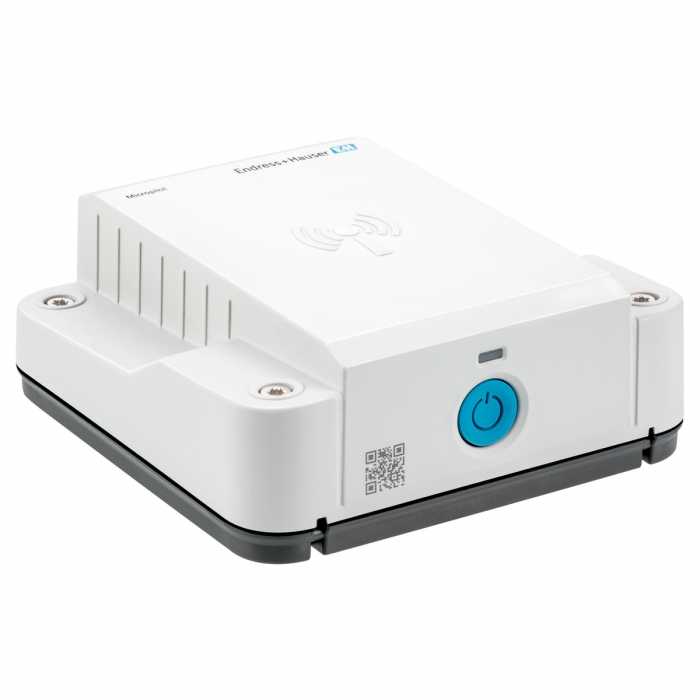

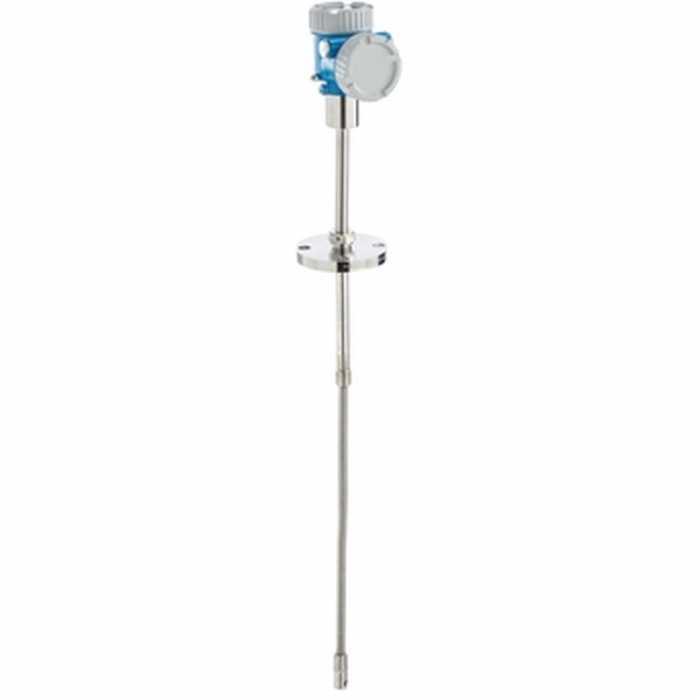

در مخازن بزرگ، رادار غیرتماسی استاندارد عملی است؛ دقت آن مستقیماً روی موجودی‌گیری و تراز جرمی اثر دارد. جزئیات نصب و خطاهای رایج در مقالهٔ رادار سطح‌سنج و مقایسهٔ روش‌ها در اندازه‌گیری سطح مخزن. برای بارگیری و انتقال حجم، فلومترهای جابه‌جایی مثبت و توربینی و کوریولیس استفاده می‌شوند.

۵) ایمنی و ناحیهٔ انفجاری

تقریباً هر تجهیزی در این صنعت باید گواهی انفجار داشته باشد. سه نکته:

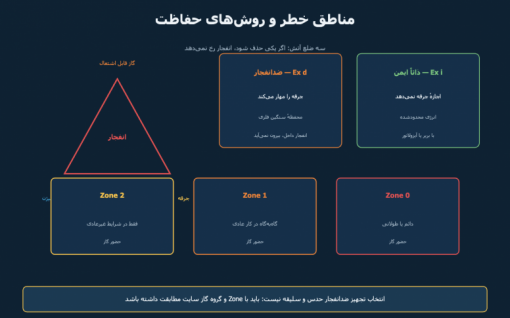

• کد کامل را مشخص کنید: ناحیه (Zone)، گروه گاز و کلاس دما. توضیح ساده در تجهیزات ضدانفجار: Zone، Ex d و Ex i.
• روش حفاظت را انتخاب کنید: Ex d (ضدانفجار) یا Ex i (ایمنی ذاتی با بریر). این انتخاب روی سیم‌کشی و نگهداری اثر مستقیم دارد؛ ملاحظات حلقه در سیم‌کشی ۴ تا ۲۰ میلی‌آمپر.
• حلقهٔ حفاظتی را از حلقهٔ کنترل جدا کنید. یک پرشر سوئیچ مستقل با ریست دستی، پشتوانهٔ مطمئنی برای سیستم کنترل است.

۶) خوردگی و انتخاب جنس

سولفید هیدروژن، کلرید و دی‌اکسید کربن، سه عامل اصلی خوردگی در این صنعت‌اند. انتخاب استیل ۳۱۶ در بسیاری از سرویس‌های ترش کافی نیست و باید سراغ آلیاژهای بالاتر رفت؛ معیارها در راهنمای انتخاب جنس. حذف H₂S از جریان‌های آبی و مخازن با اسکونجر انجام می‌شود؛ به این مقاله مراجعه کنید. برای هیدروژن و گازهای سبک هم ملاحظات ویژه‌ای وجود دارد که در مقالهٔ اندازه‌گیری هیدروژن آورده‌ایم.

۷) نگهداری و تحویل

در واحدهای فرایندی، دسترسی برای سرویس محدود و پرهزینه است؛ بنابراین برنامهٔ کالیبراسیون باید با توقف‌های برنامه‌ریزی‌شده هماهنگ شود. چارچوب آن را در نگهداری پیشگیرانه و روش صحه‌گذاری حلقه‌ها را در لوپ چک و راه‌اندازی آورده‌ایم.

جدول خلاصه

برای انتخاب تجهیزات با کد Ex درست و جنس مناسب سرویس ترش، مشخصات فرایند و ناحیهٔ خود را برای کارشناسان فن کنترل بفرستید؛ فهرست اطلاعات لازم در چک‌لیست استعلام و خرید آمده است.

بویلر و نیروگاه، هم پرمصرف‌ترین و هم حساس‌ترین بخش بسیاری از کارخانه‌ها هستند. اینجا اندازه‌گیری فقط برای دانستن نیست؛ سه هدف مشخص دارد: ایمنی (نبود آب در درام یعنی فاجعه)، راندمان (هر درصد هوای اضافی، سوخت است) و عمر تجهیزات (شیمی آب، لوله‌ها را نگه می‌دارد یا نابود می‌کند).

۱) سطح درام و کنترل سه‌المانی

سطح آب درام باید در محدودهٔ باریکی بماند: پایین رفتن یعنی خشک شدن و آسیب به لوله‌ها، بالا رفتن یعنی ورود آب به بخار و آسیب به توربین. اما اندازه‌گیری سطح در درام یک پیچیدگی معروف دارد: پدیدهٔ انبساط و انقباض کاذب. وقتی بار ناگهان زیاد می‌شود و فشار می‌افتد، حباب‌های بخار بزرگ می‌شوند و سطح بالا می‌رود، در حالی که آب واقعی در حال کم شدن است. یک کنترل ساده در این لحظه دقیقاً اشتباه تصمیم می‌گیرد و آب تغذیه را کم می‌کند.

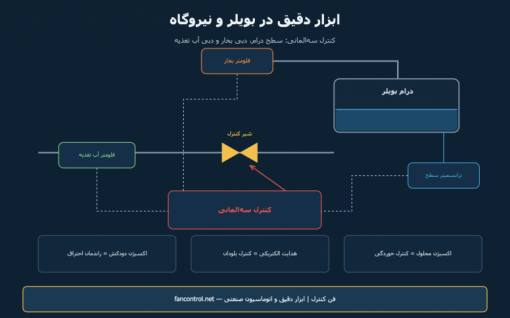

راه‌حل استاندارد، کنترل سه‌المانی است: سطح درام، دبی بخار خروجی و دبی آب تغذیه با هم دیده می‌شوند تا کنترل بر اساس تراز جرمی واقعی عمل کند. اجزای لازم:

• ترانسمیتر سطح درام با روش اختلاف فشار و ساق تر؛ محاسبهٔ رنج و ملاحظات آن در این مقاله آمده است. برای نمایش محلی مستقل هم نشانگر سطح مغناطیسی بای‌پس استفاده می‌شود که به برق نیاز ندارد.
• فلومتر بخار با جبران‌سازی فشار و دما؛ جزئیات در اندازه‌گیری خط بخار و فلومتر ورتکس. نمونه فلومتر ورتکس کوبولد DVH.
• فلومتر آب تغذیه (معمولاً اوریفیس یا مغناطیسی) و شیر کنترل آب تغذیه؛ سایزینگ شیر را در مقالهٔ شیر کنترل و Cv ببینید.
• سوئیچ حد پایین سطح به‌عنوان یک حلقهٔ حفاظتی مستقل از سیستم کنترل؛ به مقالهٔ لول سوئیچ مراجعه کنید.

۲) شیمی آب: خاموش‌ترین عامل خرابی

سه اندازه‌گیری، عمر لوله‌های بویلر را تعیین می‌کنند:

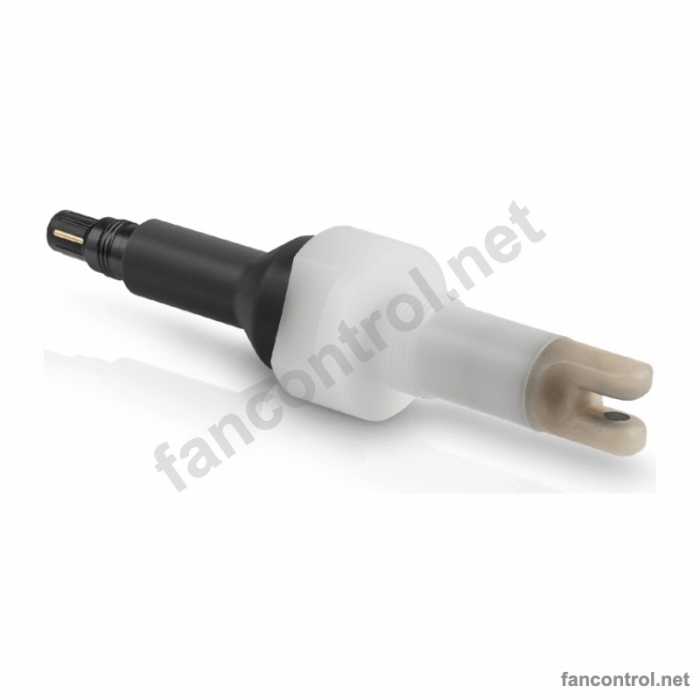

• هدایت الکتریکی: مبنای کنترل بلودان. اگر بلودان کم باشد، املاح تغلیظ می‌شوند و رسوب می‌بندند؛ اگر زیاد باشد، انرژی هدر می‌رود. سنسورهایی مانند سنسور هدایت الکتریکی روزمونت 400-12 برای این کار استفاده می‌شوند؛ مبانی در مقالهٔ EC.
• اکسیژن محلول: عامل اصلی خوردگی حفره‌ای در اکونومایزر و لوله‌ها. پس از هوازدا باید در حد بسیار پایین بماند؛ آنالایزرهایی مانند یوکوگاوا DO202G این کار را انجام می‌دهند. به اندازه‌گیری اکسیژن مراجعه کنید.

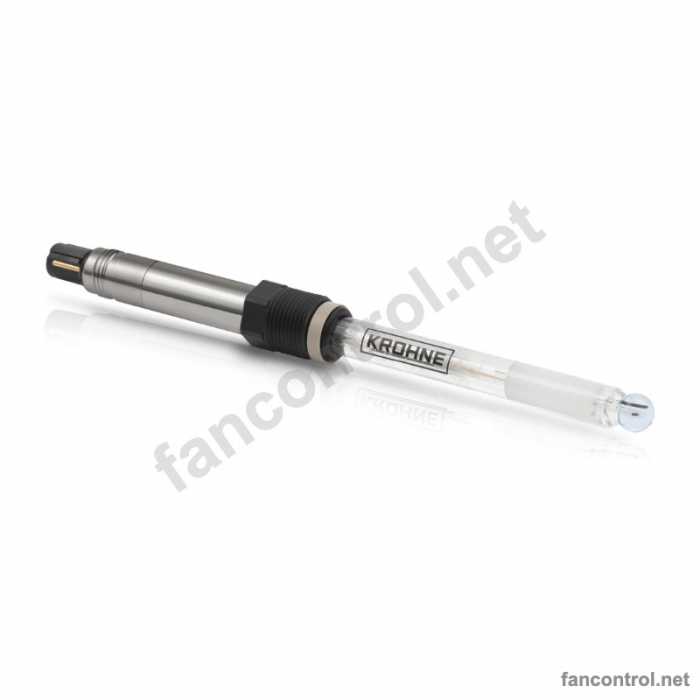

• pH: پنجرهٔ کاری باریک است؛ پایین‌تر یعنی خوردگی اسیدی و بالاتر یعنی رسوب. الکترود و ترانسمیتر مناسب را در مقالهٔ pH صنعتی معرفی کرده‌ایم.

برنامهٔ کامل کنترل رسوب و خوردگی در سیستم‌های آب را در این مقاله آورده‌ایم.

۳) احتراق و دودکش: جایی که سوخت صرفه‌جویی می‌شود

هوای اضافی زیاد یعنی گرم کردن هوای بی‌فایده و فرستادن آن به دودکش؛ هوای کم یعنی احتراق ناقص، دوده و مونوکسید کربن. تنظیم درست نسبت هوا به سوخت با آنالایزر اکسیژن دودکش انجام می‌شود که معمولاً از سنسور زیرکونیا در دمای بالا استفاده می‌کند؛ نمونه آنالایزر اکسیژن یوکوگاوا OX400. اندازه‌گیری دمای دودکش هم شاخص خوبی برای رسوب‌گرفتگی سطوح انتقال حرارت است: بالا رفتن تدریجی دمای دود یعنی راندمان در حال افت است. برای دماهای بالا، انتخاب سنسور و غلاف را در مقالهٔ اندازه‌گیری دمای بالا ببینید.

۴) سوخت و مشعل

دبی گاز یا مازوت مصرفی باید اندازه‌گیری شود تا بتوان مصرف ویژه (سوخت به ازای تن بخار) را محاسبه کرد. برای گاز، ملاحظات جبران‌سازی فشار و دما را در مقالهٔ اندازه‌گیری دبی گاز آورده‌ایم. مدار ایمنی مشعل نیازمند پرشر سوئیچ با ریست دستی است تا پس از رفع خطا، سیستم خودبه‌خود راه نیفتد.

۵) توربین و تجهیزات دوار

در نیروگاه، پایش دور برای حفاظت اورسپید و کنترل حیاتی است؛ گزینه‌ها را در مقالهٔ اندازه‌گیری دور موتور مقایسه کرده‌ایم. دمای یاتاقان‌ها معمولاً با RTD و ترانسمیتر چندکاناله پایش می‌شود؛ به مقالهٔ ترانسمیتر دما مراجعه کنید.

جدول خلاصه

برای انتخاب تجهیزات هر بخش و تدوین برنامهٔ کالیبراسیون آن‌ها (نگهداری پیشگیرانه)، مشخصات بویلر و شرایط کاری خود را برای کارشناسان فن کنترل بفرستید.

در صنایع غذایی، آشامیدنی و دارویی، یک ترانسمیتر دقیق اما با نصب اشتباه می‌تواند تبدیل به منبع آلودگی شود. اینجا معیارها فقط دقت و رنج نیستند؛ قابل شست‌وشو بودن، جنس مجاز و مقاومت در برابر سیکل‌های CIP و SIP هم به همان اندازه مهم‌اند.

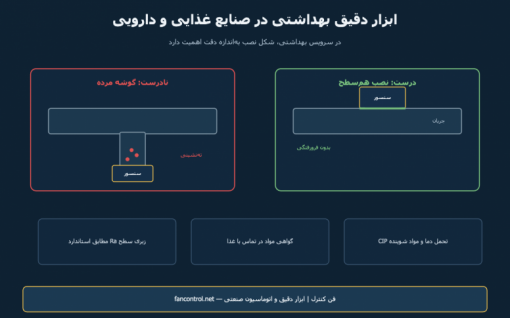

اصل اول: گوشهٔ مرده ممنوع

هر فرورفتگی، شکاف یا انشعاب بن‌بست، جایی است که محصول در آن می‌ماند، شست‌وشو به آن نمی‌رسد و باکتری رشد می‌کند. به همین دلیل سنسورهای بهداشتی هم‌سطح (Flush) نصب می‌شوند؛ یعنی دیافراگم یا نوک سنسور دقیقاً هم‌تراز دیوارهٔ داخلی لوله یا مخزن قرار می‌گیرد. یک قاعدهٔ عملی رایج در طراحی بهداشتی این است که طول هر انشعاب بن‌بست از قطر آن بیشتر نشود.

اصل دوم: سطح صاف و مواد مجاز

• زبری سطح (Ra): سطح داخلی باید پرداخت‌شده باشد؛ هرچه زبری کمتر، چسبندگی مواد و باکتری کمتر. مقدار موردنیاز بسته به صنعت و استاندارد مشخص می‌شود و باید در سفارش ذکر شود.
• جنس فلز: استیل ۳۱۶L استاندارد رایج است؛ معیارهای انتخاب در راهنمای انتخاب جنس در ابزار دقیق آمده است.
• الاستومرها و اورینگ‌ها: جنس واشر و اورینگ باید هم با محصول سازگار باشد و هم دمای CIP و SIP را تحمل کند؛ این قطعهٔ کوچک، رایج‌ترین نقطهٔ ضعف در سرویس بهداشتی است.
• گواهی‌ها: مدارک مربوط به تماس با مواد غذایی و در صورت نیاز، انطباق با استانداردهای طراحی بهداشتی باید همراه دستگاه باشد.

اصل سوم: تحمل CIP و SIP

شست‌وشوی درجا (CIP) با محلول سود و اسید داغ انجام می‌شود و استریل‌سازی با بخار (SIP) دمای بالاتری دارد. دستگاه باید:

• دمای بیشینهٔ سیکل شست‌وشو را تحمل کند، نه فقط دمای فرایند تولید را.
• در برابر شوک حرارتی مقاوم باشد؛ گذر سریع از محصول سرد به بخار داغ برای برخی سنسورها مخرب است.
• در برابر مواد شیمیایی شوینده پایدار بماند.

نکتهٔ مهم: تغییرات دمایی CIP روی سنسور فشار با روغن پرکننده اثر می‌گذارد و ممکن است صفر را جابه‌جا کند. المان سرامیکی خشک در این کاربرد مزیت دارد چون روغن پرکننده ندارد و در صورت آسیب، چیزی وارد محصول نمی‌شود؛ جزئیات در مقالهٔ سنسور سرامیکی یا فلزی.

اتصال فرایندی

در سرویس بهداشتی، اتصال رزوه‌ای معمولی جایی ندارد. رایج‌ترین گزینه تری‌کلمپ است که با یک گیره باز و بسته می‌شود و شکاف ندارد؛ اتصالات شیردار و مخصوص مخزن هم استفاده می‌شوند. جزئیات و مقایسه با فلنج و رزوه در مقالهٔ اتصال فرایندی آمده است.

کدام تجهیز برای کدام اندازه‌گیری؟

دبی

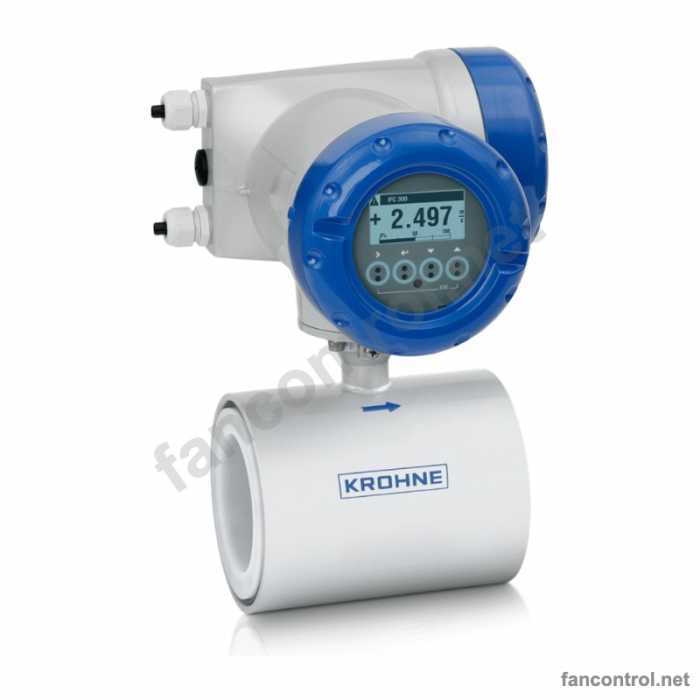

فلومتر مغناطیسی با لاینینگ PFA برای شیر، آبمیوه، محلول‌های نمکی و آب فرایندی مناسب است؛ انتخاب لاینینگ و الکترود را در این مقاله آورده‌ایم. برای محصولات غیررسانا (روغن، شربت غلیظ، الکل) یا وقتی به جرم و چگالی نیاز دارید، فلومتر کوریولیس انتخاب درست است؛ مزیت بزرگش این است که هم‌زمان چگالی و بریکس تقریبی را هم می‌دهد. برای دبی‌های تزریق کوچک، مقالهٔ دبی کم و دوزینگ را ببینید.

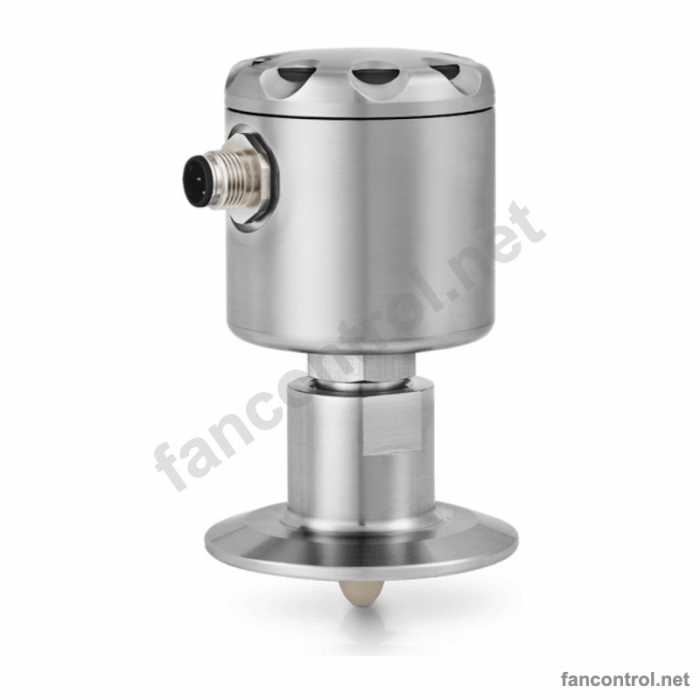

فشار و سطح

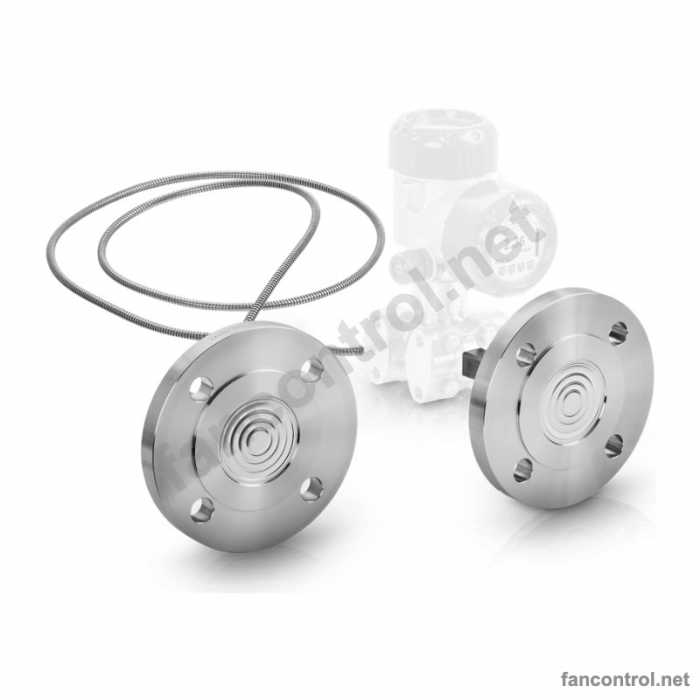

ترانسمیتر فشار با دیافراگم هم‌سطح، هم برای فشار خط و هم برای سطح مخزن (به‌صورت هیدرواستاتیک) استفاده می‌شود. برای مخازن بسته و تحت فشار، روش اختلاف فشار با ملاحظات این مقاله به کار می‌رود. در مخازن با کف و بخار، رادار جایگزین بهتری است.

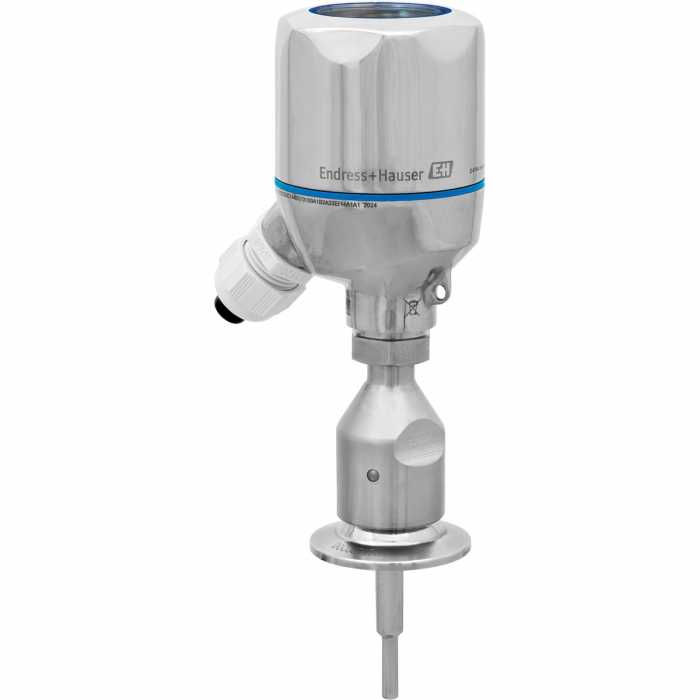

دما

سنسور دما باید کوتاه و هم‌سطح باشد و ترموول آن نباید فضای مرده بسازد. برای پاستوریزاسیون، زمان پاسخ سنسور مستقیماً روی اعتبار فرایند اثر دارد. به مقالهٔ ترموول و ترانسمیتر دما مراجعه کنید.

پایش شست‌وشو و کیفیت

غلظت محلول شوینده در CIP معمولاً با هدایت الکتریکی کنترل می‌شود؛ همین سنسور مرز بین محصول و آب شست‌وشو را هم تشخیص می‌دهد و از هدر رفتن محصول جلوگیری می‌کند. به مقالهٔ هدایت الکتریکی مراجعه کنید. برای فرایندهای تخمیر و محصولات اسیدی هم اندازه‌گیری pH لازم است.

مستندسازی و ممیزی

در صنایع غذایی و دارویی، داشتن گواهی کالیبراسیون و سوابق سرویس بخشی از الزامات ممیزی است، نه یک کار اضافی. برنامهٔ بازه‌ها و ثبت As-Found را در نگهداری پیشگیرانه ابزار دقیق توضیح داده‌ایم و صحه‌گذاری حلقه را در لوپ چک و راه‌اندازی.

چک‌لیست سفارش تجهیز بهداشتی

برای انتخاب تجهیزات بهداشتی متناسب با خط تولید خود، مشخصات محصول و سیکل شست‌وشو را برای کارشناسان فن کنترل بفرستید؛ فهرست اطلاعات لازم در چک‌لیست استعلام و خرید آمده است.

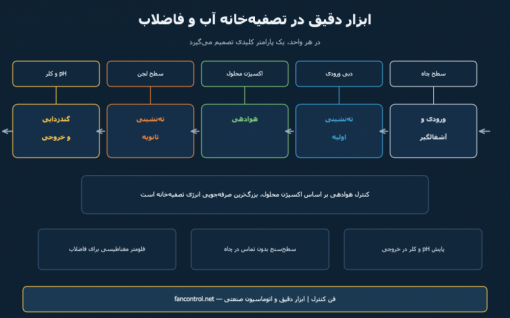

تصفیه‌خانهٔ آب و فاضلاب یکی از پرابزارترین صنایع است؛ اما برخلاف پتروشیمی، بودجهٔ ابزار دقیق در آن معمولاً محدود است. بنابراین مهم است بدانیم در هر واحد کدام اندازه‌گیری واقعاً تصمیم‌ساز است و کجا می‌شود ساده‌تر گرفت. این مقاله یک نقشهٔ راه عملی است.

۱) ورودی و پیش‌تصفیه

سطح چاه ورودی مهم‌ترین اندازه‌گیری این بخش است؛ چون فرمان روشن و خاموش شدن پمپ‌های ورودی از آن گرفته می‌شود. محیط، مرطوب و پر از گاز و کف است، پس اندازه‌گیری بدون تماس ترجیح دارد: اولتراسونیک اقتصادی است و رادار در برابر کف و بخار مطمئن‌تر. نمونه‌ها سنسور اولتراسونیک اندرس هاوزر FDU92 و رادار وگا VEGAPULS. برای حفاظت پمپ در برابر کارکرد خشک، یک لول سوئیچ مستقل بگذارید — به یک سنسور تکیه نکنید.

اگر ورودی از کانال باز است، اندازه‌گیری دبی با فلوم پارشال و سنسور سطح انجام می‌شود.

۲) دبی: ستون فقرات تراز جرمی

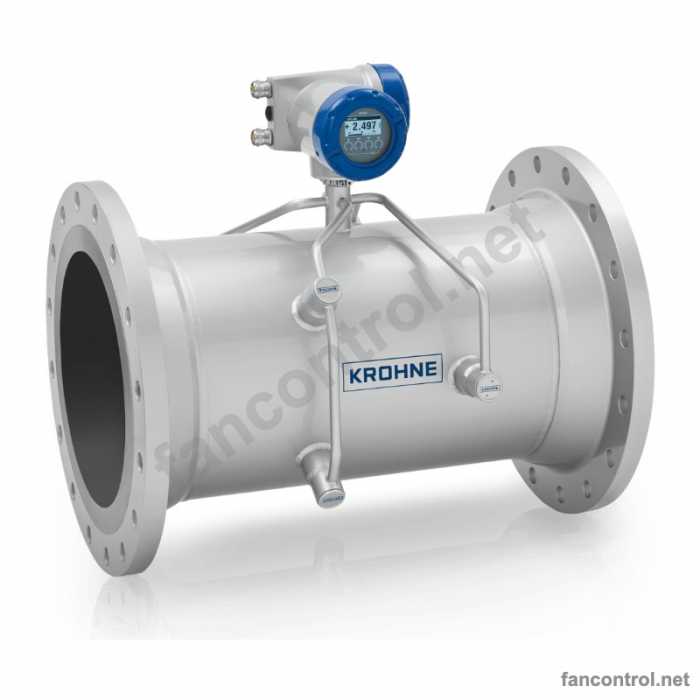

بدون دبی ورودی و خروجی، هیچ محاسبهٔ راندمان یا دوز شیمیایی معنا ندارد. برای فاضلاب و آب، فلومتر مغناطیسی استاندارد عملی است: بدون افت فشار، بدون قطعهٔ متحرک و مقاوم در برابر مواد معلق. نمونه‌ها اندرس هاوزر Promag 10W، روزمونت 8750W و ABB واترمستر. انتخاب لاینینگ و الکترود در این کاربرد اهمیت زیادی دارد؛ راهنمای آن را در این مقاله نوشته‌ایم و مبانی را در فلومتر مغناطیسی چیست؟. در خطوط بزرگ که قطع خط ممکن نیست، نسخهٔ اینزرشن یا اولتراسونیک کلمپ‌آن گزینه‌های خوبی هستند.

۳) هوادهی: بزرگ‌ترین مصرف‌کنندهٔ برق

در بیشتر تصفیه‌خانه‌های فاضلاب، بلوئرهای هوادهی نیمی یا بیشتر از برق کل مجموعه را مصرف می‌کنند. اگر هوادهی بر اساس تایمر یا به‌صورت دستی انجام شود، معمولاً بیش از نیاز است. کنترل بر پایهٔ اکسیژن محلول — نگه‌داشتن DO در یک بازهٔ هدف — مستقیم‌ترین راه کاهش این هزینه است. سنسورهای نوری مانند اندرس هاوزر Oxymax COS61D نگهداری کمتری نسبت به نوع الکتروشیمیایی دارند و آنالایزر اکسیژن محلول یوکوگاوا DO202G گزینهٔ متداول دیگری است. جزئیات انتخاب در اندازه‌گیری اکسیژن در صنعت.

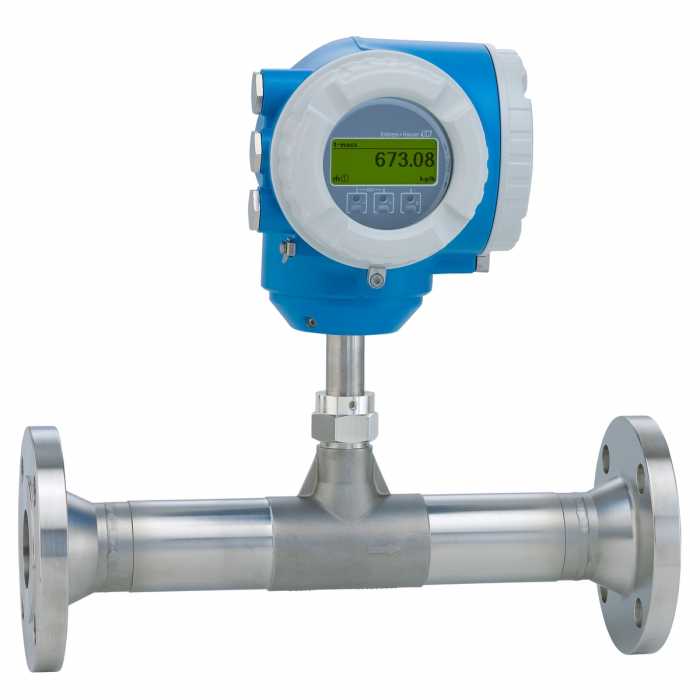

برای اندازه‌گیری هوای بلوئر هم فلومتر جرمی هوا لازم است تا بتوان مصرف واقعی را به تن فاضلاب تصفیه‌شده نسبت داد.

۴) ته‌نشینی و مدیریت لجن

اندازه‌گیری سطح لجن (رابط بین لجن و آب زلال) به اپراتور می‌گوید چه زمانی و چقدر لجن برگشتی یا مازاد بردارد. اگر این کار با حدس انجام شود، یا لجن سرریز می‌کند یا لجن رقیق پمپ می‌شود. برای مخازن هاضم و ذخیره، سطح‌سنج‌های هیدرواستاتیک و راداری استفاده می‌شوند.

۵) گندزدایی و کیفیت خروجی

خروجی تصفیه‌خانه معمولاً پارامترهای قانونی دارد که باید ثبت شوند: pH، هدایت الکتریکی، کلر باقی‌مانده و در بسیاری موارد اکسیژن و کدورت. الکترودهایی مانند سنسور pH اندرس هاوزر CPS11E همراه با ترانسمیتر روزمونت 1056 و سنسور هدایت روزمونت 400-12 برای این کار متداول‌اند. نگهداری الکترود در فاضلاب حیاتی است؛ به اندازه‌گیری pH صنعتی و مقالهٔ هدایت الکتریکی مراجعه کنید.

۶) تزریق مواد شیمیایی

پلیمر، کلر، آهک و آنتی‌اسکالانت با پمپ دوزینگ تزریق می‌شوند و دوز آن‌ها باید متناسب با دبی باشد، نه ثابت. اندازه‌گیری دبی‌های کوچک تزریق را در مقالهٔ دبی کم و دوزینگ دقیق و ملاحظات شیمی آب را در کنترل رسوب و خوردگی آورده‌ایم.

۷) نکات ایمنی: بیوگاز و فضاهای بسته

در هاضم بی‌هوازی و کانال‌های سرپوشیده، متان و سولفید هیدروژن تولید می‌شود. تجهیزات این نواحی باید برای ناحیهٔ طبقه‌بندی‌شده انتخاب شوند؛ به تجهیزات ضدانفجار مراجعه کنید. حذف H₂S و ملاحظات آن در مقالهٔ اسکونجر H2S آمده است.

جدول خلاصه

اگر در حال طراحی یا بازسازی تصفیه‌خانه هستید، فهرست تجهیزات و شرایط هر واحد را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام را در این چک‌لیست جمع کرده‌ایم.

بخار گران‌ترین حامل انرژی در بیشتر کارخانه‌هاست و در عین حال کمترین اندازه‌گیری را دارد. دلیلش هم روشن است: اندازه‌گیری بخار سخت‌تر از آب است، چون چگالی بخار ثابت نیست. همان دبی حجمی در دو فشار مختلف، دو مقدار انرژی کاملاً متفاوت را جابه‌جا می‌کند.

چرا دبی جرمی، نه حجمی؟

هزینه و انرژی بر حسب کیلوگرم بخار حساب می‌شود، نه متر مکعب. رابطهٔ ساده این است:

دبی جرمی = دبی حجمی × چگالی

و چگالی بخار تابعی از فشار و دماست. پس یک سیستم اندازه‌گیری کامل بخار معمولاً از سه المان تشکیل می‌شود: فلومتر، ترانسمیتر فشار و سنسور دما؛ و یک محاسبه‌کننده (در خود ترانسمیتر یا در PLC) که این سه را به دبی جرمی تبدیل می‌کند. اگر فقط فلومتر نصب کنید و فشار خط نوسان داشته باشد، خطای چند ده درصدی دور از انتظار نیست.

بخار اشباع یا سوپرهیت؟

• بخار اشباع: فشار و دما به هم وابسته‌اند؛ با داشتن یکی، دیگری مشخص است. بنابراین در بسیاری از کاربردها اندازه‌گیری فشار برای جبران‌سازی کافی است.
• بخار سوپرهیت: دما مستقل از فشار بالا می‌رود؛ اینجا هر دو پارامتر لازم است و حذف یکی یعنی خطای سیستماتیک.

انتخاب فلومتر بخار

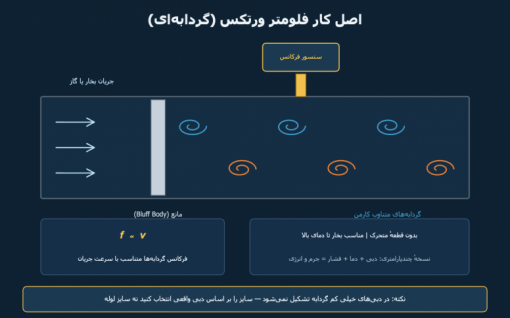

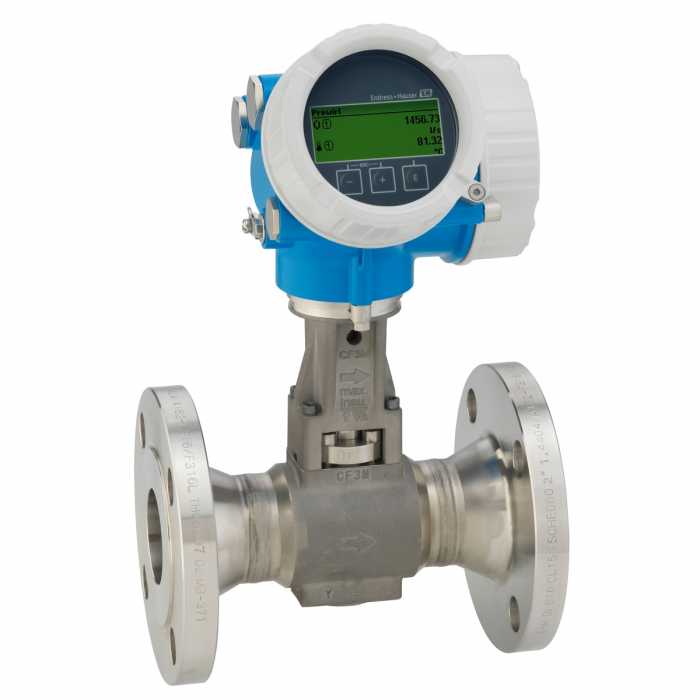

گزینهٔ استاندارد صنعت، فلومتر ورتکس است: بدون قطعهٔ متحرک، مقاوم در برابر دمای بالا و با رنج‌پذیری خوب. نمونه‌ها فلومتر ورتکس کوبولد DVH و نسخهٔ فلومتر ورتکس چندپارامتری کوبولد که فشار و دما را داخل خودش دارد و مستقیماً دبی جرمی می‌دهد. اصول کار و نکات نصب را در مقالهٔ فلومتر ورتکس توضیح داده‌ایم.

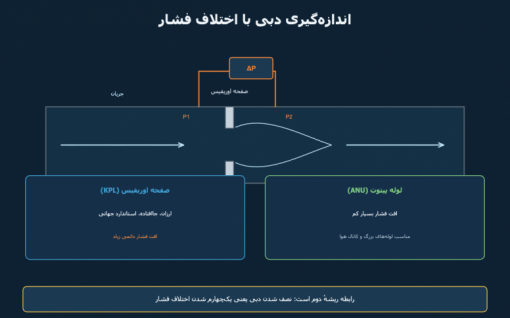

گزینهٔ دوم، صفحهٔ اوریفیس با ترانسمیتر اختلاف فشار است که در خطوط بزرگ همچنان اقتصادی است اما رنج‌پذیری محدود و افت فشار دائمی دارد؛ به اندازه‌گیری دبی با اختلاف فشار مراجعه کنید. در هر دو حالت، جبران‌سازی فشار و دما ضروری است.

اندازه‌گیری فشار در خط بخار

• لولهٔ سیفون (Pigtail) اجباری است. بدون آن، بخار داغ مستقیماً به المان بوردون یا سلول ترانسمیتر می‌رسد و آن را از بین می‌برد. سیفون با نگه‌داشتن مقداری کندانس، یک سد حرارتی می‌سازد.
• شیر ایزوله برای سرویس و کالیبراسیون بگذارید.
• گیج پرشده با گلیسیرین در خطوط پرلرزش عمر بیشتری دارد؛ راهنمای انتخاب رنج و کلاس در مقالهٔ گیج فشار و مقایسهٔ دیجیتال و عقربه‌ای در این مقاله آمده است. نمونهٔ متداول گیج فشار بوردون کوبولد MAN-R.
• ترانسمیتر فشار را زیر نقطهٔ اتصال نصب کنید تا کندانس در لولهٔ ایمپالس بماند و پایدار باشد.

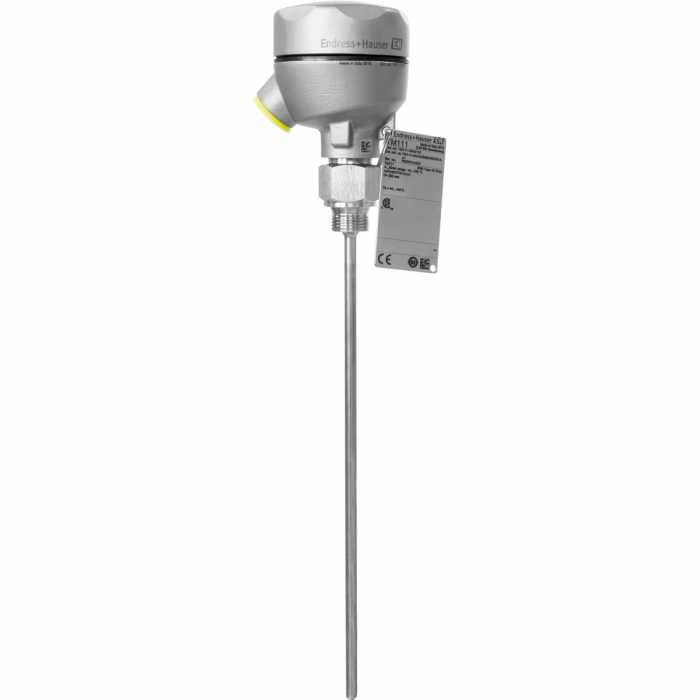

اندازه‌گیری دما در خط بخار

سنسور دما باید داخل ترموول باشد؛ هم برای حفاظت در برابر فشار و سرعت بخار و هم برای امکان تعویض بدون توقف خط. نکات کلیدی: عمق غوطه‌وری کافی (نوک سنسور باید در جریان اصلی باشد، نه در لایهٔ مرزی دیواره)، نصب در زانویی رو به جریان برای خطوط کوچک، و بررسی ارتعاش ناشی از سرعت بالای بخار. جزئیات در مقالهٔ ترموول و انتخاب سنسور در RTD یا ترموکوپل. برای انتقال سیگنال، ترانسمیتر هدمانت روی سربکس بهترین گزینه است؛ به مقالهٔ ترانسمیتر دما مراجعه کنید. مجموعه‌های آماده مانند ترمومتر مقاومتی اندرس هاوزر TR10 این کار را ساده می‌کنند.

کندانس: دشمن مشترک

• خطوط بخار باید شیب و نقاط تخلیه داشته باشند؛ تجمع کندانس باعث ضربهٔ قوچ می‌شود که می‌تواند فلومتر و گیج را در یک لحظه تخریب کند.
• تلهٔ بخار سالم، هم انرژی را نگه می‌دارد و هم اندازه‌گیری را پایدار می‌کند؛ تلهٔ خراب یا نشتی، بخار زنده را هدر می‌دهد.
• راه‌اندازی خط سرد باید تدریجی باشد تا شوک حرارتی به تجهیزات وارد نشود.
• کیفیت بخار (درصد رطوبت) روی دقت فلومتر اثر می‌گذارد؛ بخار مرطوب، اندازه‌گیری را بیش‌برآورد می‌کند.

از اندازه‌گیری تا مدیریت انرژی

وقتی دبی جرمی بخار هر بخش را جداگانه اندازه بگیرید، می‌توانید مصرف ویژه (بخار به ازای هر تن محصول) را حساب کنید و نشتی‌ها و مصرف‌های غیرعادی را پیدا کنید. برای انتقال این داده‌ها به سیستم کنترل، سیگنال ۴ تا ۲۰ میلی‌آمپر و HART و برای اطمینان از درستی زنجیره، لوپ چک و راه‌اندازی را ببینید. آب تغذیهٔ بویلر هم بخش جدانشدنی این تصویر است؛ به کنترل رسوب و خوردگی در آب صنعتی مراجعه کنید.

چک‌لیست خط بخار

برای طراحی سیستم اندازه‌گیری بخار و انتخاب مدل‌های مناسب، مشخصات خط خود را برای کارشناسان فن کنترل بفرستید.

هر فیلتر و استرینری بالاخره می‌گیرد؛ سؤال فقط این است که شما زودتر متوجه می‌شوید یا پمپ. فیلتر گرفته یعنی افت فشار بیشتر، مصرف انرژی بالاتر، کاویتاسیون پمپ و در بدترین حالت پارگی المان فیلتر و ورود آلودگی به فرایند. خبر خوب اینکه تشخیص آن ساده است: اختلاف فشار دو طرف فیلتر.

چرا اختلاف فشار و نه زمان؟

تعویض فیلتر بر اساس تقویم (مثلاً هر سه ماه) یا هدر دادن پول است یا دیر رسیدن. میزان گرفتگی به بار آلودگی واقعی بستگی دارد که در طول سال ثابت نیست. اختلاف فشار مستقیماً همان چیزی را می‌سنجد که اهمیت دارد: مقاومت فیلتر در برابر عبور سیال. منحنی این عدد در طول زمان تقریباً نمایی بالا می‌رود؛ ابتدا آرام و سپس به‌سرعت.

سه سطح از پایش

۱) گیج اختلاف فشار — نمایش محلی، بدون برق

ساده‌ترین راه: یک گیج که مستقیماً اختلاف دو طرف را نشان می‌دهد. برای اپراتوری که در گشت روزانه از کنار فیلتر رد می‌شود کافی است و هیچ کابل و تغذیه‌ای نمی‌خواهد. گیج اختلاف فشار کوبولد MAN-U و گیج اختلاف فشار کوبولد MAN-DF و MAN-DG نمونه‌های این خانواده‌اند و نسخه‌های دارای کنتاکت هشدار هم دارند.

۲) سوئیچ اختلاف فشار — آلارم خودکار

وقتی نمی‌خواهید به گشت اپراتور تکیه کنید، سوئیچ در نقطهٔ تنظیم‌شده یک کنتاکت خشک می‌دهد که به PLC یا چراغ هشدار می‌رود. سوئیچ اختلاف فشار کوبولد SCH-27 و SCH-28 برای همین کاربرد ساخته شده است. اصول انتخاب و ست‌پوینت و دیفرانسیل را در مقالهٔ سوئیچ فشار دیفرانسیل و مقالهٔ پرشر سوئیچ توضیح داده‌ایم.

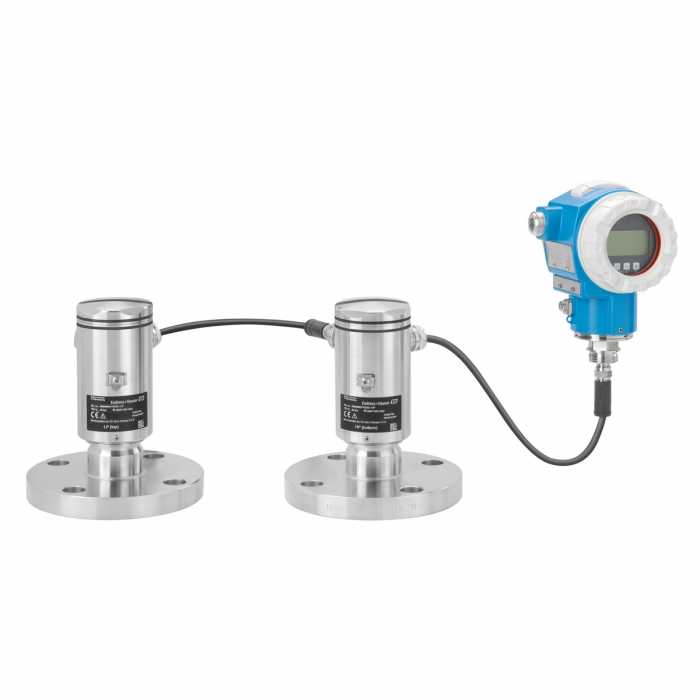

۳) ترانسمیتر اختلاف فشار — روند و پیش‌بینی

اگر عدد پیوسته را به سیستم کنترل ببرید، می‌توانید شیب افزایش را ببینید و زمان تعویض را از قبل برنامه‌ریزی کنید؛ یعنی از نگهداری واکنشی به نگهداری مبتنی بر وضعیت می‌رسید. همچنین می‌توانید چند سطح آلارم بگذارید: هشدار اولیه، هشدار جدی و توقف. ملاحظات نصب و راه‌اندازی ترانسمیتر اختلاف فشار در این مقاله و مبانی محاسبه در اندازه‌گیری دبی با اختلاف فشار آمده است.

ست‌پوینت را چطور تعیین کنیم؟

1. اختلاف فشار فیلتر تمیز را ثبت کنید — بلافاصله پس از تعویض المان و در دبی و دمای کاری معمول. این عدد مبنای شماست.
2. حد نهایی مجاز را از سازندهٔ فیلتر بگیرید. فراتر رفتن از آن می‌تواند المان را پاره کند.
3. آلارم را قبل از حد نهایی بگذارید تا فرصت برنامه‌ریزی تعویض داشته باشید. قاعدهٔ عملی رایج، حدود دو تا سه برابر اختلاف فشار حالت تمیز است، مشروط به اینکه از حد سازنده کمتر بماند.
4. دبی را در نظر بگیرید: اختلاف فشار با دبی تغییر می‌کند. اگر خط دبی متغیر دارد، مقایسه باید در دبی مشابه انجام شود وگرنه آلارم کاذب می‌گیرید.

خطاهای رایج در نصب و بهره‌برداری

• راه‌اندازی سرد: روغن سرد و غلیظ، اختلاف فشار بالایی می‌سازد که ربطی به گرفتگی ندارد. برای این حالت تأخیر زمانی یا شرط دما بگذارید.
• هوا در لوله‌های ایمپالس: حباب هوا در مسیر مایع، عدد را ناپایدار می‌کند؛ هواگیری کنید.
• نبود شیر ایزوله: بدون مانیفولد یا شیرهای ایزوله، سرویس دستگاه نیازمند توقف خط می‌شود.
• فشار استاتیک بالا: دستگاه باید هم اختلاف فشار کوچک را دقیق بخواند و هم فشار استاتیک خط را تحمل کند؛ این دو عدد جداگانه‌اند و هر دو باید در سفارش بیایند.
• نصب اشتباه سمت H و L: سمت پرفشار همیشه ورودی فیلتر است.

کجاها این کار جواب می‌دهد؟

کیفیت هوای ابزار دقیق مستقیماً روی شیرهای کنترل اثر دارد؛ به مقالهٔ شیر کنترل مراجعه کنید. برنامه‌ریزی بازهٔ بازرسی و تعویض را هم در نگهداری پیشگیرانه ابزار دقیق آورده‌ایم. برای انتخاب گیج، سوئیچ یا ترانسمیتر مناسب فیلتر خود با کارشناسان فن کنترل تماس بگیرید.

فلومتر مغناطیسی در آب، فاضلاب و بسیاری از فرایندهای شیمیایی انتخاب اول است: بدون قطعهٔ متحرک، بدون افت فشار و با دقت خوب. اما وقتی دو فلومتر مغناطیسی با سایز یکسان قیمت‌های متفاوتی دارند، تفاوت در دو چیز است که هر دو داخل لوله‌اند: لاینینگ و الکترود. انتخاب اشتباه این دو، رایج‌ترین علت خرابی زودهنگام است.

یک یادآوری کوتاه از اصل کار

بر پایهٔ قانون فارادی، وقتی سیال رسانا عمود بر میدان مغناطیسی حرکت کند، ولتاژی متناسب با سرعت آن در دو الکترود القا می‌شود. دو نتیجهٔ مهم دارد: اول اینکه سیال باید رسانا باشد (معمولاً بالای چند میکروزیمنس بر سانتی‌متر) و روغن، حلال و آب کاملاً خالص با این روش قابل اندازه‌گیری نیستند. دوم اینکه بدنهٔ فلزی لوله باید از سیال عایق شود، وگرنه ولتاژ القایی اتصال کوتاه می‌شود — و این دقیقاً کاری است که لاینینگ انجام می‌دهد. مبانی کامل در فلومتر مغناطیسی چیست؟ آمده است.

لاینینگ: عایق و سپر، هم‌زمان

• PTFE و PFA: مقاومت شیمیایی بسیار بالا و تحمل دمای زیاد. انتخاب استاندارد برای اسید، باز و مواد شیمیایی. نسخهٔ PFA برای کاربردهای بهداشتی و شرایط خلأ مناسب‌تر است. ضعف: در برابر مواد ساینده و شوک مکانیکی آسیب‌پذیرتر.
• لاستیک سخت: اقتصادی‌ترین گزینه برای آب شهری، فاضلاب و آب خام. مقاومت خوب در برابر سایش متوسط، اما محدودیت دما و ناسازگاری با بسیاری از مواد شیمیایی.
• پلی‌اورتان و لاستیک نرم: بهترین انتخاب برای دوغاب معدنی و آبی که ماسه دارد؛ لایهٔ انعطاف‌پذیر ضربهٔ ذرات را جذب می‌کند.
• سرامیک: سخت‌ترین سطح و مقاوم‌ترین در برابر سایش و دمای بالا؛ در عوض در برابر شوک حرارتی ناگهانی و ضربهٔ مکانیکی شکننده است.

خطای رایج: انتخاب لاینینگ فقط بر اساس نوع سیال، بدون توجه به سرعت جریان. همان دوغابی که در سرعت یک متر بر ثانیه بی‌خطر است، در سه متر بر ثانیه لاینینگ را در چند ماه می‌خورد.

الکترود: جایی که خوردگی خودش را نشان می‌دهد

• استیل ۳۱۶L: پیش‌فرض برای آب و فاضلاب و بیشتر کاربردهای عمومی.
• هستلوی: برای آب دریا، محلول‌های کلریدی و اسیدهای متوسط.
• تانتالوم: برای اسیدهای قوی مانند اسید کلریدریک و سولفوریک.
• تیتانیوم: برای آب دریا و محلول‌های اکسیدکننده.
• پلاتین: کاربردهای خاص با رسانایی خیلی پایین.

معیارهای کلی انتخاب جنس را در راهنمای انتخاب جنس در ابزار دقیق جمع کرده‌ایم. در سیال‌های چرب یا رسوب‌گذار، الکترودهای قابل تعویض یا مجهز به تمیزکاری، هزینهٔ نگهداری را به‌شدت کم می‌کنند.

پوشش‌گرفتگی الکترود

اگر روی الکترود لایه‌ای از چربی، رسوب یا مواد آلی بنشیند، مقاومت تماس بالا می‌رود و سیگنال نویزی و ناپایدار می‌شود. علامت مشخصهٔ آن این است که عدد به‌مرور بی‌قرار می‌شود یا در دبی ثابت دریفت می‌کند. راه‌حل‌ها: افزایش سرعت جریان طراحی، انتخاب الکترود با شکل مناسب، یا استفاده از قابلیت تشخیص پوشش‌گرفتگی در دستگاه‌های پیشرفته‌تر مانند فلومتر مغناطیسی اندرس هاوزر Promag 53P.

ارت‌بندی: مهم‌ترین کاری که اغلب فراموش می‌شود

سیگنال خروجی فلومتر مغناطیسی چند میلی‌ولت است و باید نسبت به پتانسیل خود سیال سنجیده شود. اگر مسیر ارت درست نباشد، جریان‌های سرگردان روی سیگنال سوار می‌شوند و عدد بی‌ثبات می‌شود. قواعد:

• در لولهٔ فلزی بدون پوشش داخلی، اتصال بدنه به فلنج‌های دو طرف معمولاً کافی است.
• در لولهٔ پلاستیکی، لولهٔ با پوشش داخلی یا جایی که فلنج‌ها رنگ‌شده‌اند، حلقهٔ ارت یا الکترود ارت الزامی است.
• ارت فلومتر را به ارت تمیز ابزار دقیق وصل کنید، نه به ارت موتور و درایو؛ اصول آن در مقالهٔ سیم‌کشی لوپ ۴ تا ۲۰ میلی‌آمپر آمده است.

نصب: لوله باید پر بماند

• محل نصب را در نقطهٔ پایین خط یا در بخش عمودی رو به بالا انتخاب کنید تا لوله همیشه پر باشد. اگر لوله نیمه‌پر شود، عدد بی‌معنا می‌شود؛ بسیاری از مدل‌ها قابلیت تشخیص لوله خالی دارند که باید فعال شود.
• طول مستقیم متداول: حدود پنج برابر قطر قبل و سه برابر قطر بعد از فلومتر.
• فلومتر را بلافاصله بعد از شیر کنترل یا زانویی دوبعدی نصب نکنید.

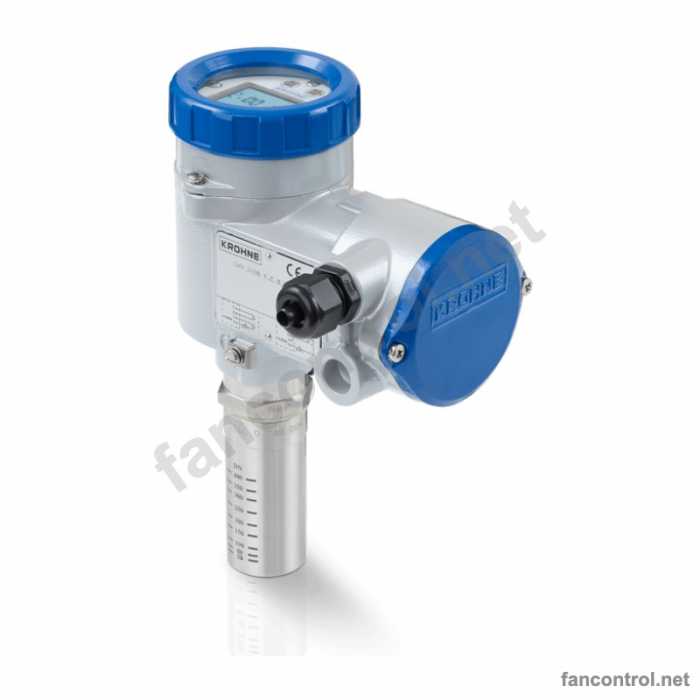

• در خطوط بزرگ که قطع خط ممکن نیست، نسخهٔ اینزرشن مانند فلومتر مغناطیسی اینزرشن کوبولد PITe گزینهٔ اقتصادی است؛ ملاحظات آن در فلومتر اینزرشن و نصب Hot-Tap آمده است.
• در خطوط با فشار و دمای بالا، نسخهٔ تمام فلزی مانند فلومتر مغناطیسی-القایی تمام فلزی کوبولد MIM استفاده می‌شود.

نمونه‌های متداول

برای آب شهری و یوتیلیتی فلومتر مغناطیسی روزمونت 8750W و Promag 10W، برای فرایند صنعتی Promag 50P، برای اندازه‌گیری آب در شبکه‌های توزیع فلومتر مغناطیسی ABB واترمستر و برای دبی‌های کوچک و کاربردهای فشرده فلومتر مغناطیسی-القایی کوبولد EPS استفاده می‌شود.

جدول انتخاب سریع

هنگام سفارش، علاوه بر سایز و اتصال (به راهنمای اتصال فرایندی مراجعه کنید)، حتماً نوع سیال، دما، سرعت جریان و وجود ذرات ساینده را اعلام کنید. کارشناسان فن کنترل بر همین اساس ترکیب لاینینگ و الکترود مناسب را پیشنهاد می‌دهند.

در دمای معمولی صنعت، انتخاب بین PT100 و ترموکوپل نوع K کار سختی نیست. اما وقتی وارد محدودهٔ کورهٔ ذوب، کورهٔ سیمان، شیشه و پتروشیمی می‌شوید — یعنی بالای هزار درجه — قواعد عوض می‌شود: سنسور خودش شروع به تغییر می‌کند و بخش بزرگی از خطا از محیط می‌آید، نه از الکترونیک.

کدام سنسور تا چه دمایی؟

• PT100: دقیق‌ترین و پایدارترین گزینه، اما سقف کاری آن معمولاً تا حدود ۶۰۰ درجه است. بالاتر از آن، عنصر پلاتین ناپایدار می‌شود.
• نوع K: پرکاربردترین ترموکوپل صنعتی تا حدود ۱۲۰۰ درجه. ارزان و در دسترس، اما در دمای بالا دچار دریفت و پدیدهٔ سبز شدن (Green Rot) در محیط کم‌اکسیژن می‌شود.
• نوع N: جایگزین بهتر K در دمای بالا؛ پایداری بلندمدت بیشتری دارد و در برابر همان پدیده مقاوم‌تر است.
• نوع S و R: فلز نجیب (پلاتین و رودیم) تا حدود ۱۶۰۰ درجه. دقیق و پایدار، اما گران و در برابر آلودگی بسیار حساس.
• نوع B: تا حدود ۱۷۰۰ درجه؛ در دمای پایین حساسیت بسیار کمی دارد، پس فقط برای کاربردهای واقعاً داغ استفاده می‌شود.

مقایسهٔ کلی RTD و ترموکوپل را در این مقاله نوشته‌ایم.

غلاف و محافظ: قطعه‌ای که عمر سنسور را تعیین می‌کند

ترموکوپل فلز نجیب نباید مستقیم در معرض گاز کوره باشد. آلودگی با بخار فلزات، گوگرد یا سیلیس، ترکیب سیم را تغییر می‌دهد و سنسور بی‌سروصدا دی‌کالیبره می‌شود. راه‌حل استاندارد، غلاف سرامیکی (آلومینای خلوص بالا) و گاهی ساختار دوجداره است. در دماهای متوسط، غلاف فلزی مانند اینکونل استفاده می‌شود. نکات کلی انتخاب غلاف و طول غوطه‌وری را در مقالهٔ ترموول آورده‌ایم و معیارهای انتخاب جنس را در این راهنما.

خطای تابش: دمایی که سنسور نشان می‌دهد، دمای گاز نیست

در کوره، نوک سنسور هم‌زمان با گاز داغ در تماس است و به دیوارهٔ سردتر (یا داغ‌تر) تابش می‌کند. نتیجه این است که سنسور به تعادلی بین این دو می‌رسد و عددی بین دمای گاز و دمای دیواره نشان می‌دهد. راه‌حل‌ها: استفاده از سپر تابشی، افزایش سرعت گاز روی نوک سنسور، یا استفاده از سنسور مکشی در کاربردهای دقیق. این خطا در کوره‌های بزرگ می‌تواند ده‌ها درجه باشد.

پیرومتر: اندازه‌گیری بدون تماس

وقتی جسم متحرک است (مثل ورق نورد)، یا هیچ سنسوری دوام نمی‌آورد، پیرومتر مادون قرمز تابش سطح را می‌سنجد و دما را محاسبه می‌کند. کلید موفقیت در یک پارامتر است: ضریب گسیل (Emissivity). سطح صیقلی فلزی گسیل پایینی دارد و اگر ضریب اشتباه وارد شود، خطا می‌تواند صدها درجه باشد. نکات عملی:

• ضریب گسیل را برای همان ماده و همان وضعیت سطح (اکسیدشده یا صیقلی) تعیین کنید.
• مسیر دید باید از بخار، دود و گرد و غبار پاک باشد؛ در غیر این‌صورت پرژ هوا لازم است.
• شیشهٔ دید (Sight Glass) بخشی از تابش را جذب می‌کند و باید در محاسبه دیده شود.
• نسبت فاصله به قطر نقطهٔ اندازه‌گیری را بررسی کنید تا کل میدان دید روی هدف باشد.

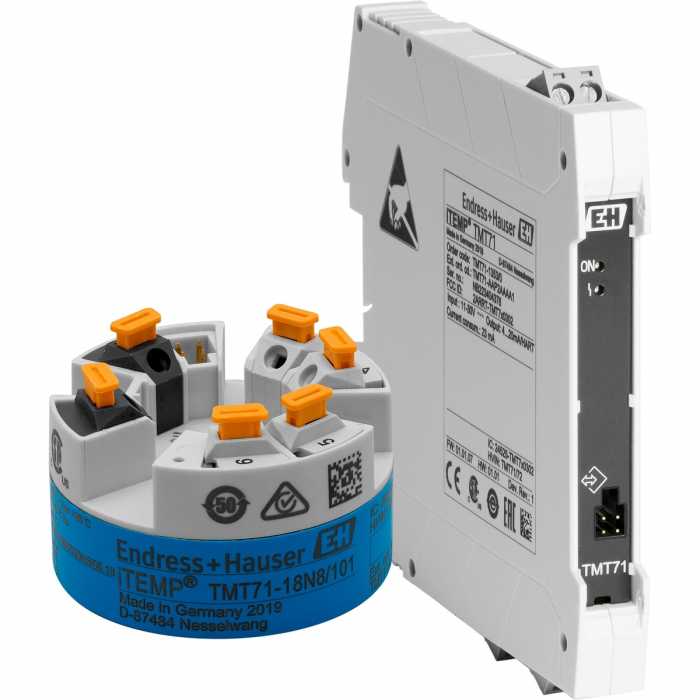

انتقال سیگنال در محیط داغ

ترموکوپل ولتاژی چند میلی‌ولتی تولید می‌کند و کابل جبران‌شدهٔ آن گران است. بهترین کار، تبدیل سیگنال در نزدیک‌ترین نقطه به سنسور با یک ترانسمیتر است تا از آن‌جا به بعد سیگنال مقاوم ۴ تا ۲۰ میلی‌آمپر منتقل شود. ترانسمیترهایی مانند ترانسمیتر دما روزمونت 3144P انواع ترموکوپل فلز نجیب را پشتیبانی می‌کنند و قابلیت ورودی دوگانه دارند. برای مجموعه‌های استاندارد RTD هم ترمومتر مقاومتی اندرس هاوزر TR10 گزینهٔ متداولی است. انتخاب نوع نصب ترانسمیتر را در مقالهٔ ترانسمیتر دما و ملاحظات کابل و ارت را در مقالهٔ سیم‌کشی لوپ ببینید.

جدول انتخاب

سنسورهای دمای بالا مصرفی هستند؛ بازه تعویض و صحه‌گذاری آن‌ها را در برنامه نگهداری پیشگیرانه در نظر بگیرید. برای انتخاب نوع سنسور، غلاف و ترانسمیتر مناسب کورهٔ خود، با کارشناسان فن کنترل تماس بگیرید.

کالیبراسیون یک رویداد نیست، یک برنامه است. دستگاهی که امروز درست می‌خواند، شش ماه بعد ممکن است به‌آرامی دریفت کرده باشد بدون آنکه هیچ آلارمی بدهد. هدف نگهداری پیشگیرانه این است که این تغییر تدریجی را قبل از آنکه به محصول ضایع، توقف خط یا حادثه تبدیل شود، پیدا کنید.

بازهٔ کالیبراسیون را چطور تعیین کنیم؟

«سالی یک بار» یک عادت است، نه یک روش. بازهٔ درست بر اساس چند عامل تعیین می‌شود:

• پیامد خطا: اگر خطای یک درصد باعث ضایعات یا ریسک ایمنی شود، بازه باید کوتاه‌تر باشد.
• سختی شرایط: دمای بالا، لرزش، سیال خورنده و سیکل‌های حرارتی، دریفت را تسریع می‌کنند.
• سابقهٔ خود دستگاه: اگر در سه کالیبراسیون متوالی، انحراف در محدودهٔ قابل قبول بوده، می‌توان بازه را بلندتر کرد؛ و برعکس.
• الزامات بیرونی: استانداردهای صنعت، ممیزی مشتری یا الزامات قانونی.

As-Found و As-Left

مهم‌ترین بخش هر گزارش کالیبراسیون، ثبت وضعیت پیش از تنظیم (As-Found) است. اگر تکنسین دستگاه را مستقیماً تنظیم کند و فقط وضعیت نهایی را ثبت کند، اطلاعات دریفت برای همیشه از دست می‌رود و شما هرگز نمی‌فهمید بازهٔ کالیبراسیون درست انتخاب شده یا نه. همچنین اگر As-Found خارج از تلورانس باشد، باید بررسی شود که محصول تولیدشده در آن بازه تحت تأثیر قرار گرفته است یا خیر.

نسبت دقت مرجع

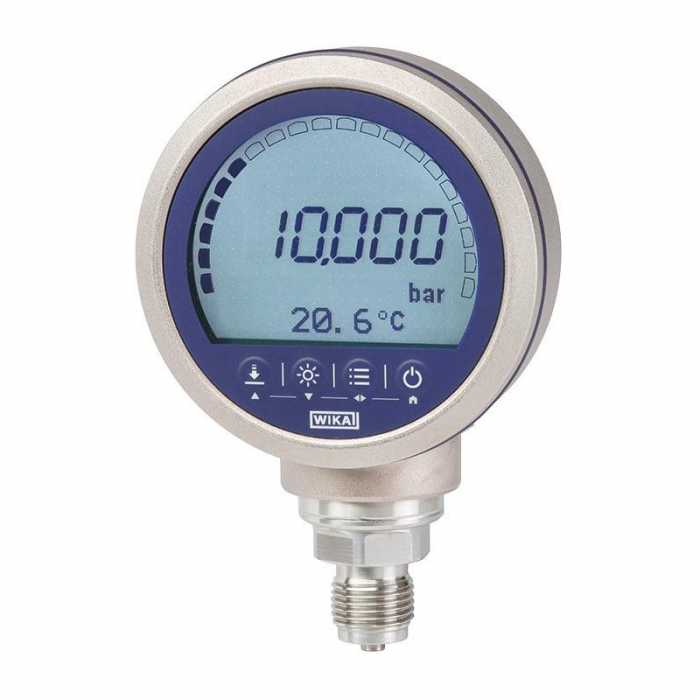

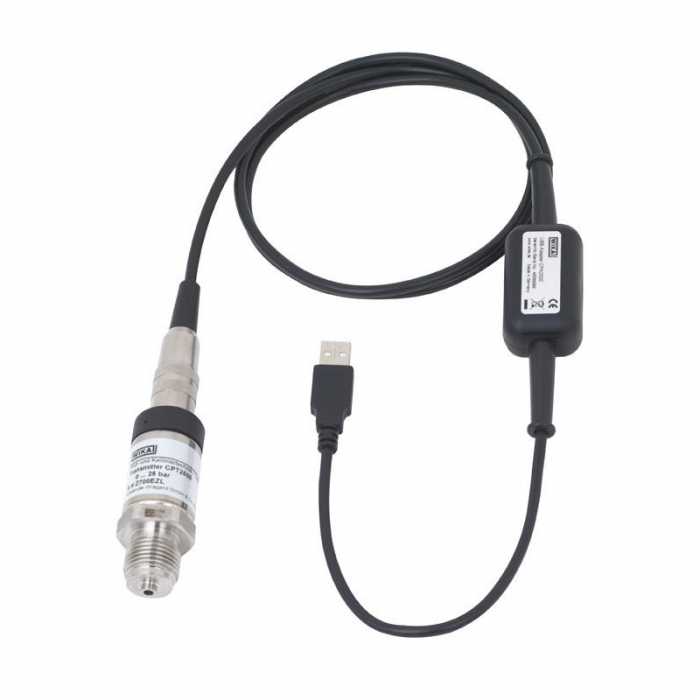

دستگاه مرجع باید به‌طور معمول دست‌کم چهار برابر دقیق‌تر از دستگاه تحت آزمون باشد. کالیبراتوری مانند کالیبراتور فشار فلوک 718 و کالیبراتور لوپ فلوک 715 برای همین کار طراحی شده‌اند. فهرست کامل ابزار کارگاهی را در کیف ابزار تکنسین ابزار دقیق و روش عملی کالیبراسیون فشار را در این مقاله آورده‌ایم.

برنامهٔ سرویس بر اساس نوع تجهیز

آنالایزرها و الکترودها — کوتاه‌ترین بازه

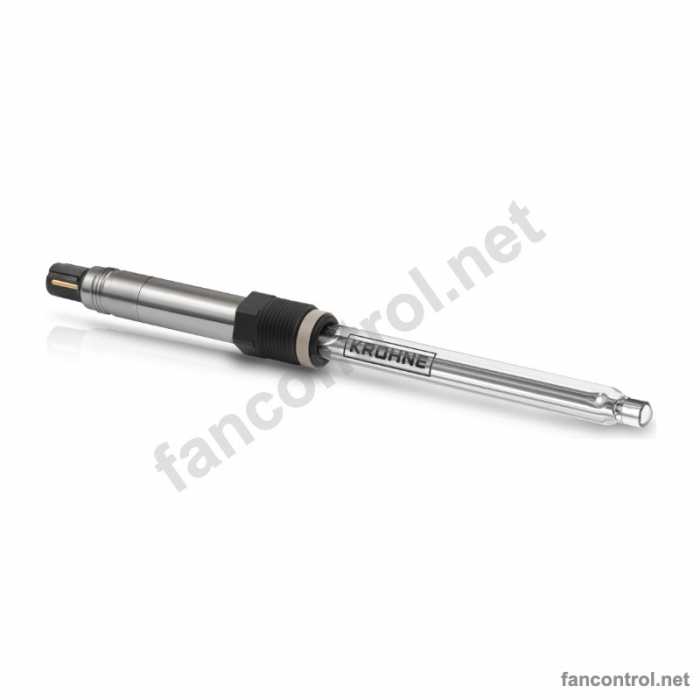

الکترود pH و ORP مصرفی‌اند: غشای شیشه‌ای پیر می‌شود و محلول مرجع آلوده می‌شود. بازهٔ بازبینی معمولاً هفتگی تا ماهانه است و شامل تمیزکاری، بررسی شیب (Slope) و افست می‌شود. جزئیات در اندازه‌گیری pH صنعتی. سنسور هدایت الکتریکی هم به رسوب و پولاریزاسیون حساس است؛ به مقالهٔ EC مراجعه کنید. برای سیستم‌های آب صنعتی، این پایش بخشی از برنامهٔ کنترل رسوب و خوردگی است.

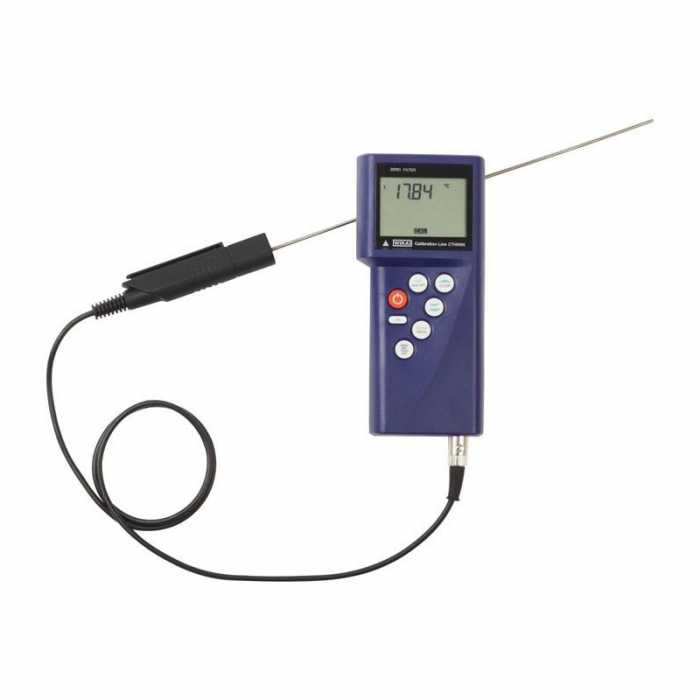

ترانسمیترهای فشار و دما

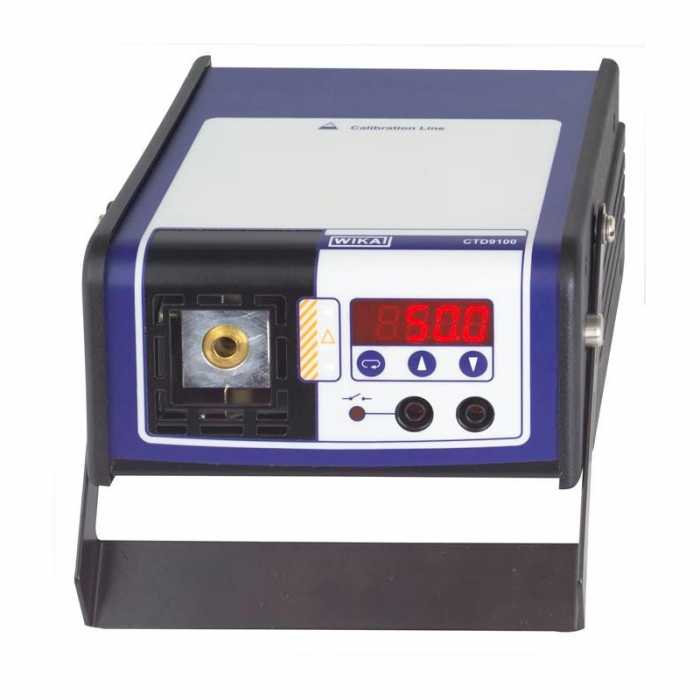

معمولاً بازهٔ سالانه کافی است، مگر در سرویس سخت. برای فشار، بررسی صفر در شرایط بدون فشار سریع‌ترین شاخص سلامت است. برای دما، تست مقایسه‌ای در محل با یک مرجع قابل حمل انجام می‌شود. اگر ترانسمیتر HART دارد، تشخیص خطای داخلی و ساعت کارکرد را هم بخوانید؛ به مقالهٔ ترانسمیتر دما و ۴ تا ۲۰ میلی‌آمپر و HART مراجعه کنید.

فلومترها و سطح‌سنج‌ها

فلومتر مغناطیسی و کوریولیس معمولاً با تست صفر و بررسی سلامت سیم‌پیچ و الکترود صحه‌گذاری می‌شوند. برای روتامتر و توربین، بازرسی چشمی و بررسی گرفتگی مهم‌تر از کالیبراسیون است. در سطح‌سنج‌های راداری و اولتراسونیک، بررسی اکوی کاذب و تمیزی آنتن در برنامه قرار می‌گیرد.

شیرها و المان‌های نهایی

شیر کنترل بیشترین قطعهٔ متحرک را دارد و بنابراین بیشترین نیاز به سرویس. موارد دوره‌ای: بررسی نشتی پکینگ، تست استروک، بررسی هیسترزیس و کیفیت هوای ابزار دقیق. برای شیرهای ایمنی که سال‌ها حرکت نمی‌کنند، تست جزئی حرکت (Partial Stroke) راهی برای اطمینان از گیر نکردن است. به مقالهٔ پوزیشنر و شیر کنترل و محاسبه Cv مراجعه کنید.

سوئیچ‌ها و اینترلاک‌های ایمنی

یک پرشر سوئیچ حفاظتی ممکن است سال‌ها هرگز عمل نکند؛ تنها راه اطمینان، تست دوره‌ای عملکرد است. نقطهٔ عملکرد را با تزریق واقعی بررسی کنید و نتیجه را ثبت کنید. روش تست حلقه در مقالهٔ لوپ چک و راه‌اندازی و ملاحظات انتخاب در مقالهٔ پرشر سوئیچ آمده است.

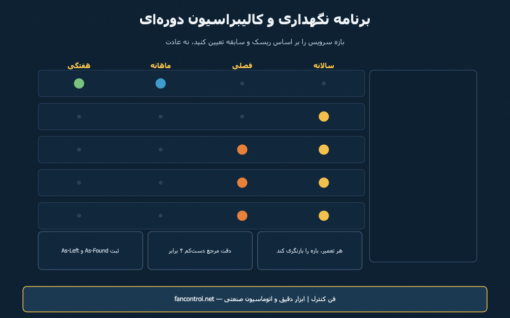

جدول پیشنهادی بازه‌ها

چند نکتهٔ عملی

• برای هر حلقه یک پرونده داشته باشید: دیتاشیت، تنظیمات، سوابق کالیبراسیون و تعویض قطعات.
• قطعات مصرفی (الکترود، گسکت، فیلتر هوا، اورینگ) را در انبار داشته باشید؛ نبود یک قطعهٔ ارزان، خط را متوقف می‌کند.
• پس از هر تعمیر اساسی یا تعویض دستگاه، بازهٔ کالیبراسیون را از ابتدا شروع کنید.
• هنگام خرید تجهیز جدید، در دسترس بودن قطعات و امکان کالیبراسیون را هم بسنجید؛ چک‌لیست استعلام و خرید این موارد را پوشش می‌دهد.

برای تدوین برنامهٔ نگهداری و تأمین قطعات یدکی و کالیبراتور، با کارشناسان فن کنترل تماس بگیرید.

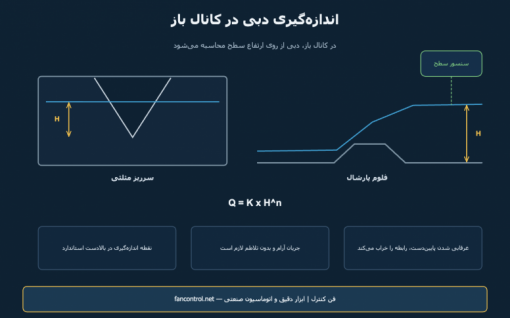

در تصفیه‌خانه‌های آب و فاضلاب، شبکه‌های آبیاری، خروجی پساب صنعتی و کانال‌های انتقال، آب در لولهٔ پر جریان ندارد؛ در یک کانال باز با سطح آزاد حرکت می‌کند. اینجا فلومترهای معمولی کار نمی‌کنند و روش اندازه‌گیری کاملاً متفاوت است.

اصل کار: ارتفاع را بخوان، دبی را حساب کن

ایدهٔ اصلی ساده است: یک سازهٔ اندازه‌گیری استاندارد (سرریز یا فلوم) در مسیر جریان قرار می‌دهیم که هندسهٔ آن دقیقاً مشخص است. در چنین سازه‌ای، بین ارتفاع آب در یک نقطهٔ معین و دبی عبوری یک رابطهٔ ریاضی ثابت برقرار است:

Q = K × Hⁿ

که H ارتفاع آب نسبت به نقطهٔ مرجع سازه است و K و n به نوع و ابعاد سازه بستگی دارند. بنابراین کاری که سنسور انجام می‌دهد فقط اندازه‌گیری سطح است؛ تبدیل به دبی را ترانسمیتر یا PLC با منحنی سازه انجام می‌دهد.

سرریزها

• سرریز مثلثی (V-Notch): برای دبی‌های کم بهترین دقت را دارد، چون تغییر کوچک دبی، تغییر محسوسی در ارتفاع می‌دهد. زاویهٔ ۹۰ درجه رایج‌ترین است.
• سرریز مستطیلی: برای دبی‌های متوسط تا زیاد؛ ساخت ساده‌تر اما در دبی کم دقت پایین‌تر.
• سرریز ذوزنقه‌ای (سیپولتی): حالت میانی با رابطهٔ ساده‌تر.

ضعف مشترک سرریزها: پشت آن‌ها رسوب و مواد معلق ته‌نشین می‌شود و به‌مرور رابطهٔ ارتفاع و دبی را به هم می‌زند؛ پس در فاضلاب خام باید مرتب تمیز شوند.

فلوم‌ها

فلوم یک تنگ‌شدگی کنترل‌شده در کانال است. آب با عبور از گلوگاه شتاب می‌گیرد و رابطهٔ ارتفاع و دبی برقرار می‌شود. مهم‌ترین مزیت فلوم نسبت به سرریز، خودشوینده بودن و افت ارتفاع کمتر است — دقیقاً به همین دلیل در فاضلاب و پساب صنعتی ترجیح داده می‌شود.

• پارشال: رایج‌ترین نوع، با ابعاد استاندارد و جداول شناخته‌شده.
• پالمر-بولس: برای نصب داخل کانال‌های موجود مناسب است.
• فلوم گلوگاه‌دار مستطیلی: در کانال‌های بتنی بزرگ کاربرد دارد.

سنسور سطح را چطور انتخاب کنیم؟

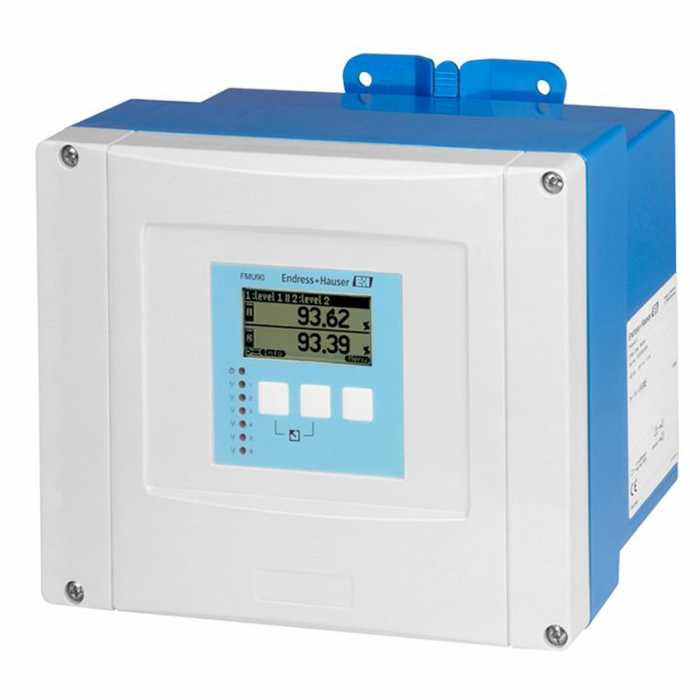

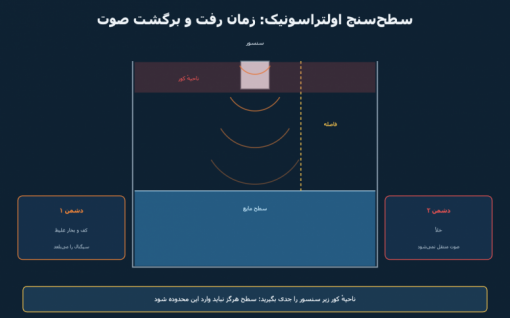

• اولتراسونیک: متداول‌ترین گزینه؛ بدون تماس، اقتصادی و با جبران‌سازی دما. محدودیت‌ها: کف روی سطح، بخار، باد شدید و تغییرات سریع دمای هوا. نمونه‌ها سطح‌سنج اولتراسونیک کوبولد NUS و لول ترانسمیتر اولتراسونیک زیمنس. جزئیات نصب و خطاها در مقالهٔ سطح‌سنج اولتراسونیک.

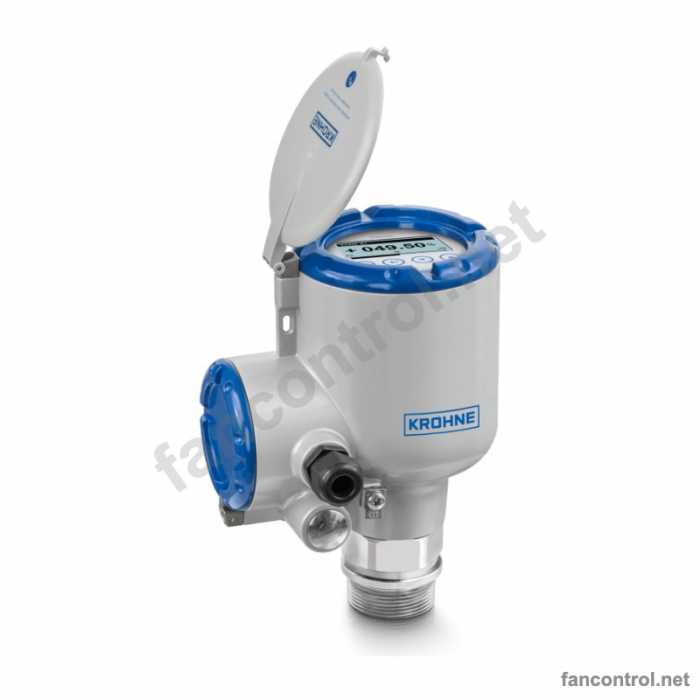

• رادار: گران‌تر اما مصون از باد، بخار و دما. برای کانال‌های روباز با شرایط جوی متغیر انتخاب مطمئن‌تری است؛ به مقالهٔ رادار سطح‌سنج مراجعه کنید. نمونه لول ترانسمیتر راداری وگا VEGAPULS.
• هیدرواستاتیک یا حباب‌ساز: وقتی کف و بخار زیاد است و اندازه‌گیری بدون تماس جواب نمی‌دهد؛ اصول آن در مقالهٔ اندازه‌گیری سطح با اختلاف فشار آمده است.

نکات نصب که نتیجه را تعیین می‌کند

1. نقطهٔ اندازه‌گیری: ارتفاع باید در نقطهٔ استاندارد بالادست سازه خوانده شود، نه هرجای کانال. برای سرریز معمولاً فاصله‌ای در حدود سه تا چهار برابر حداکثر ارتفاع، در بالادست تیغه.
2. جریان آرام: بالادست باید مستقیم و بدون تلاطم و گرداب باشد. زانویی، پله یا ورودی پمپ نزدیک سازه، اندازه‌گیری را بی‌اعتبار می‌کند.
3. غرقابی نشدن (Submergence): اگر سطح آب پایین‌دست بالا بیاید و گلوگاه را غرق کند، رابطهٔ ارتفاع و دبی دیگر برقرار نیست. این رایج‌ترین علت خطای مزمن در فلوم‌هاست.
4. تراز و مرجع صفر: سازه باید کاملاً تراز نصب شود و صفر سنسور دقیقاً روی نقطهٔ مرجع سازه تنظیم شود.
5. محدودهٔ مرده سنسور: سنسور اولتراسونیک نباید خیلی نزدیک به حداکثر سطح نصب شود؛ فاصلهٔ کور را رعایت کنید.

مقایسه با اندازه‌گیری در لولهٔ پر

اگر امکان دارد جریان را به یک لولهٔ پر منتقل کنید، اندازه‌گیری بسیار ساده‌تر و دقیق‌تر می‌شود. در آن حالت فلومتر مغناطیسی برای فاضلاب و آب رسانا بهترین گزینه است و فلومتر اولتراسونیک کلمپ‌آن برای نصب بدون قطع خط. کانال باز وقتی انتخاب می‌شود که تغییر مسیر ممکن یا اقتصادی نباشد.

جدول انتخاب سریع

برای انتخاب سازه و سنسور مناسب کانال خود، ابعاد کانال، محدودهٔ دبی و نوع سیال را برای کارشناسان فن کنترل بفرستید.

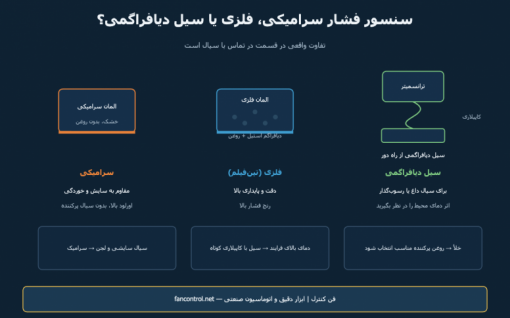

وقتی دو ترانسمیتر فشار با رنج و دقت یکسان قیمت‌های خیلی متفاوتی دارند، تفاوت معمولاً در جایی است که دیده نمی‌شود: قسمت در تماس با سیال. انتخاب بین المان سرامیکی، المان فلزی و سیل دیافراگمی، بیش از عدد دقت روی عمر دستگاه در فرایند شما اثر می‌گذارد.

المان سرامیکی: خشک و مقاوم

در این نوع، خود دیافراگم از سرامیک (اکسید آلومینیوم) ساخته می‌شود و تغییر ظرفیت خازنی ناشی از خمش آن اندازه‌گیری می‌شود. مهم‌ترین ویژگی‌اش خشک بودن است؛ یعنی هیچ روغن پرکننده‌ای بین سیال و سنسور وجود ندارد. مزایا:

• مقاومت سایشی عالی: برای دوغاب، لجن، آب حاوی ماسه و مواد ساینده انتخاب اول است.
• مقاومت شیمیایی بالا در برابر بسیاری از اسیدها و بازها.
• تحمل اضافه‌بار زیاد نسبت به رنج اسمی.
• بدون ریسک آلودگی فرایند در صورت پارگی دیافراگم — نکته‌ای حیاتی در صنایع غذایی و دارویی.

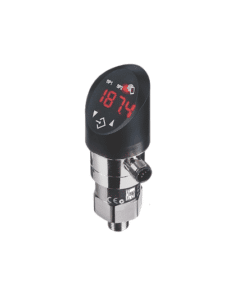

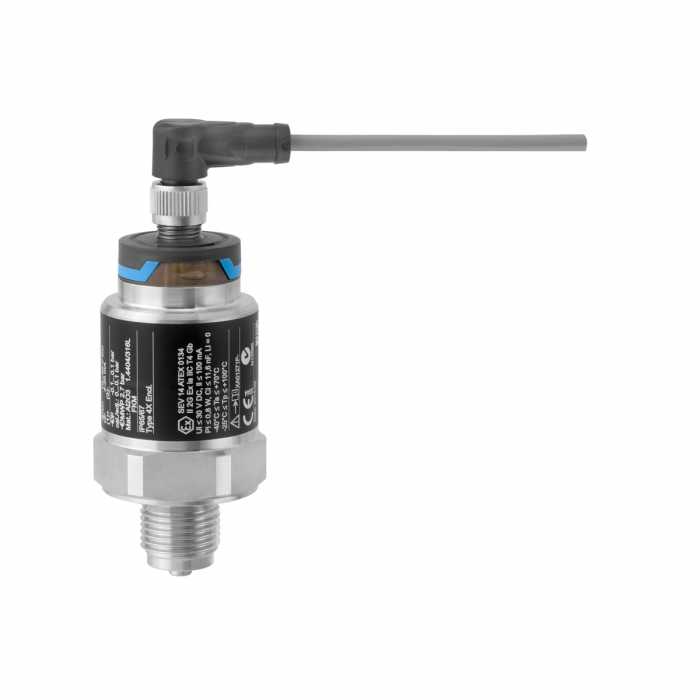

نمونه‌ها: سنسور فشار با المان سرامیکی کوبولد SEN-96 و خانوادهٔ ترانسمیتر فشار اندرس هاوزر Cerabar PMC51 و Cerabar S PMC71. محدودیت این خانواده حساسیت بیشتر به شوک حرارتی ناگهانی و محدودیت در فشارهای خیلی بالاست.

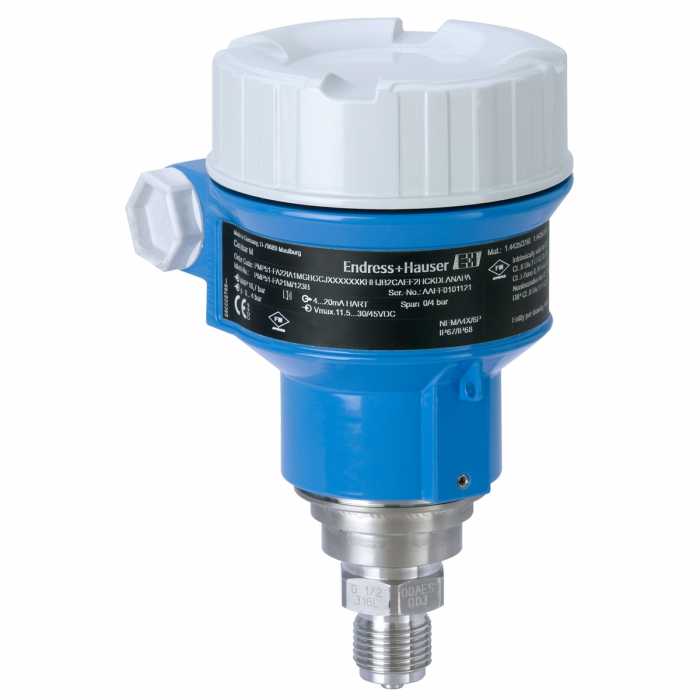

المان فلزی (تین‌فیلم و پیزورزیستیو)

در این ساختار، یک دیافراگم نازک استیل با سیال در تماس است و فشار از طریق روغن پرکننده به سنسور منتقل می‌شود. مزیت اصلی، دقت و پایداری بلندمدت و امکان ساخت در رنج‌های فشار بسیار بالاست. نمونه‌ها: ترانسمیتر فشار اندرس هاوزر Cerabar S PMP71 و ترانسمیتر فشار کوبولد PAS. نقطه‌ضعف: دیافراگم نازک استیل در برابر ذرات ساینده آسیب‌پذیرتر است و در سیال‌های خورنده باید جنس مناسب انتخاب شود؛ معیارهای انتخاب جنس را در این راهنما آورده‌ایم.

سیل دیافراگمی: وقتی سیال نباید به دستگاه برسد

گاهی مشکل خود سنسور نیست؛ مسیر رسیدن فشار به سنسور است. اگر سیال داغ، لزج، رسوب‌گذار یا کریستالیزه‌شونده باشد، لولهٔ ایمپالس می‌گیرد و عدد ثابت می‌ماند — خطایی که تشخیصش سخت است چون دستگاه سالم به نظر می‌رسد. راه‌حل، سیل دیافراگمی است: یک دیافراگم در محل اتصال به فرایند نصب می‌شود و فشار از طریق روغن پرکننده و لولهٔ مویی به ترانسمیتر می‌رسد. نمونه: ترانسمیتر فشار با سیل دیافراگمی کوبولد PAS-N.

چهار نکته که کیفیت سیل را تعیین می‌کند

• طول کاپیلاری: هرچه کوتاه‌تر بهتر. کاپیلاری بلند، زمان پاسخ را کند می‌کند و دستگاه را به دمای محیط حساس‌تر می‌سازد.
• روغن پرکننده: باید با دمای کاری و شرایط خلأ سازگار باشد. در سرویس بهداشتی، روغن باید مجاز برای تماس غیرمستقیم با غذا باشد.
• اثر دمای محیط: تغییر دمای کاپیلاری، حجم روغن را تغییر می‌دهد و به‌صورت خطای صفر ظاهر می‌شود. در نصب اختلاف فشار، هر دو طرف باید کاپیلاری هم‌طول و در شرایط دمایی یکسان داشته باشند.
• اختلاف ارتفاع: فاصلهٔ ارتفاعی بین سیل و ترانسمیتر یک افست ثابت می‌سازد که باید در تنظیم رنج لحاظ شود. جزئیات این محاسبه در سطح‌سنجی مخزن بسته با اختلاف فشار آمده است.

گزینهٔ مکانیکی: گیج دیافراگمی

برای نمایش محلی روی سیال‌های چسبنده یا رسوب‌گذار، نیازی به ترانسمیتر نیست؛ گیج با المان دیافراگمی مانند گیج فشار دیافراگمی کوبولد MAN-P سطح تماس بزرگ‌تری دارد و راحت‌تر تمیز می‌شود. مقایسهٔ نمایش مکانیکی و دیجیتال را در فشارسنج دیجیتال یا گیج عقربه‌ای؟ ببینید و اصول انتخاب رنج و اتصال را در راهنمای گیج فشار.

جدول انتخاب

نوع اتصال فرایندی هم بخشی از همین تصمیم است؛ راهنمای آن در مقالهٔ اتصال فرایندی و انتخاب کلی ترانسمیتر در راهنمای انتخاب ترانسمیتر فشار آمده است. برای انتخاب المان و سیل مناسب سیال خود، مشخصات فرایند را برای کارشناسان فن کنترل بفرستید.

خیلی از پروژه‌ها در روز راه‌اندازی به مشکل می‌خورند، در حالی که همهٔ تجهیزات سالم‌اند. علت معمولاً یک چیز است: حلقه به‌صورت کامل تست نشده. لوپ چک یعنی دنبال کردن سیگنال از خود دستگاه فیلد تا صفحهٔ اپراتور و مطمئن شدن از اینکه هر تگ به جای درست وصل شده، مقیاس درست است و آلارم‌ها عمل می‌کنند.

ترتیب کارها

1. بازرسی نصب: جهت نصب، ترموول، لولهٔ ایمپالس، شیب لوله، گلند و آب‌بندی.
2. تست کابل: پیوستگی، مقاومت عایقی و درستی شماره‌گذاری. اشتباه شمارهٔ کابل، رایج‌ترین علت جابه‌جا شدن دو تگ است.
3. بررسی ارت و شیلد: شیلد فقط از یک سر ارت شود؛ جزئیات در سیم‌کشی حلقه ۴ تا ۲۰ میلی‌آمپر.
4. انرژی‌دار کردن کنترل‌شده: تغذیه را مرحله‌ای وصل کنید و ولتاژ ترمینال هر دستگاه را اندازه بگیرید.
5. لوپ چک: تزریق سیگنال و مشاهدهٔ عدد در اتاق کنترل.
6. تست عملکردی: آلارم، اینترلاک و حالت ایمن.
7. راه‌اندازی سرد و سپس گرم با فرایند واقعی.

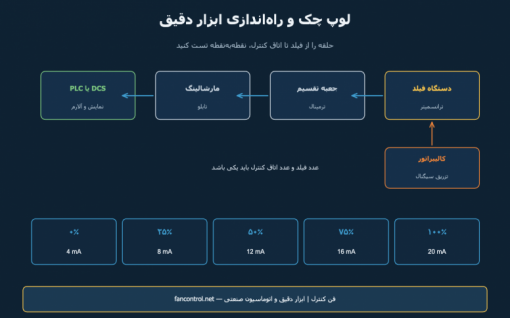

لوپ چک را چطور انجام دهیم؟

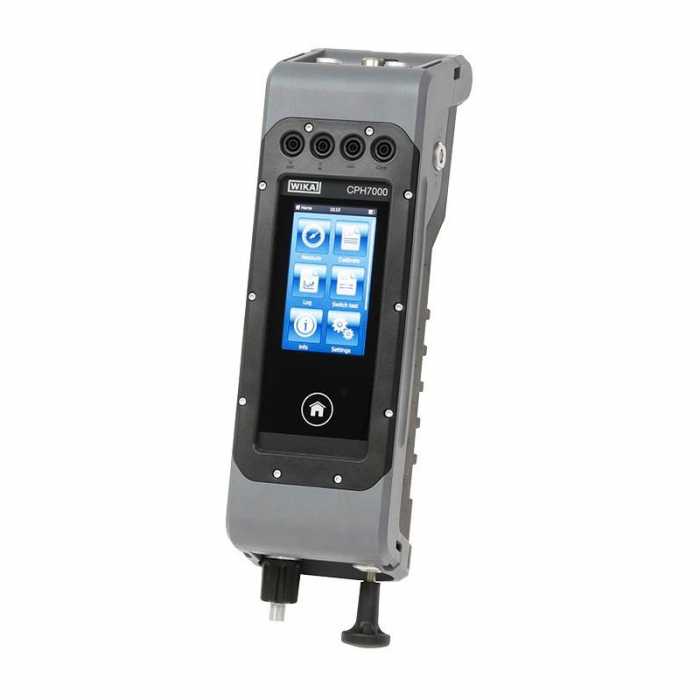

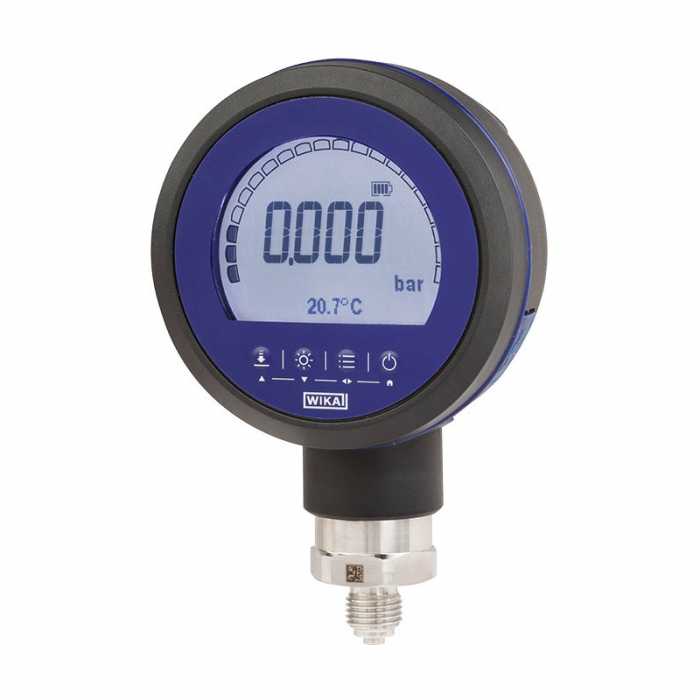

روش استاندارد این است که دستگاه فیلد را از حلقه جدا کنید و با کالیبراتور، جریان متناظر با پنج نقطهٔ ۰، ۲۵، ۵۰، ۷۵ و ۱۰۰ درصد را تزریق کنید؛ سپس همان لحظه عدد نمایش‌داده‌شده در سیستم کنترل را ثبت کنید. سه چیز هم‌زمان بررسی می‌شود:

• تگ درست: آیا همان تگی که انتظار داشتید تغییر می‌کند یا تگ دیگری؟
• مقیاس درست: ۱۲ میلی‌آمپر باید دقیقاً وسط رنج مهندسی را نشان دهد. اگر ندهد، اسکیل در سیستم کنترل اشتباه وارد شده است.
• جهت درست: در بعضی سیگنال‌ها جهت به‌اشتباه معکوس وارد می‌شود.

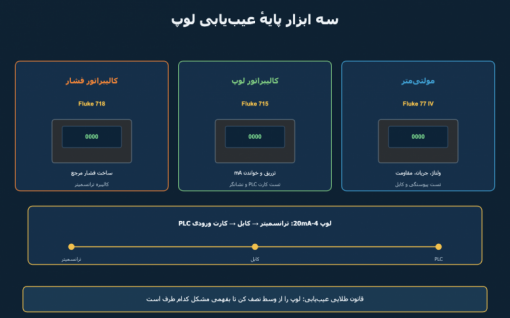

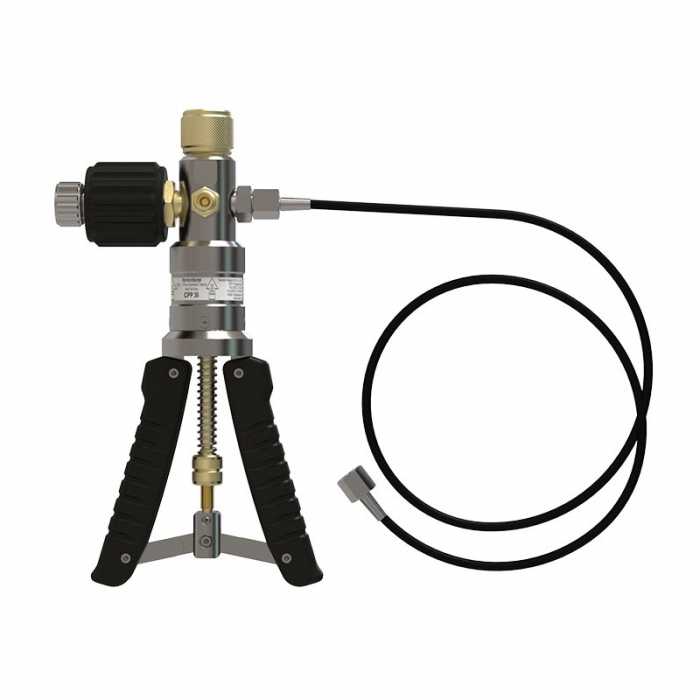

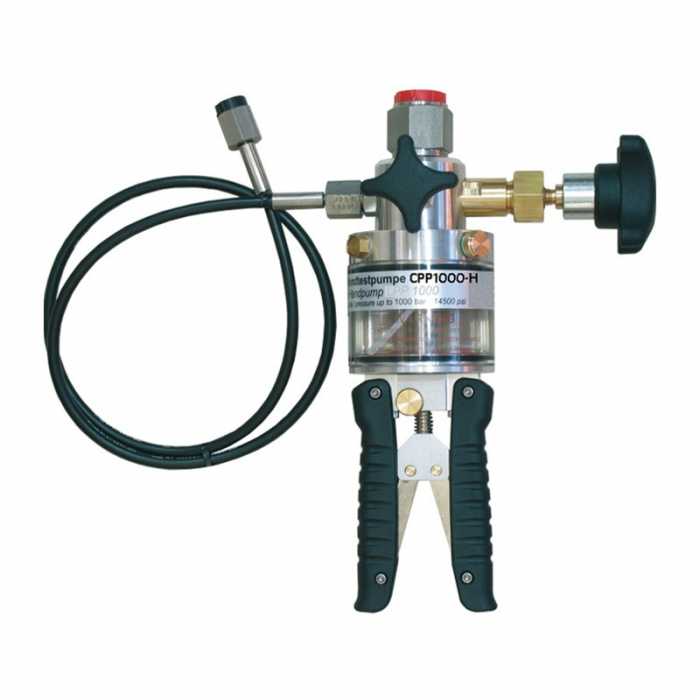

در مرحلهٔ بعد، سیگنال را از خود دستگاه تولید کنید (مثلاً فشار واقعی به ترانسمیتر بدهید) تا کل زنجیره از سنسور تا نمایش تأیید شود. تجهیزات لازم را در کیف ابزار تکنسین ابزار دقیق فهرست کرده‌ایم و روش کالیبراسیون را در کالیبراسیون ترانسمیتر فشار با فلوک 718. مبانی سیگنال هم در مقالهٔ ۴ تا ۲۰ میلی‌آمپر و HART آمده است.

تست خروجی‌ها و شیرها

• استروک تست: شیر کنترل را در ۰، ۵۰ و ۱۰۰ درصد فرمان بدهید و موقعیت واقعی ساقه را با فیدبک مقایسه کنید. هیسترزیس زیاد یعنی مشکل پکینگ یا تنظیم پوزیشنر؛ به مقالهٔ پوزیشنر و شیر کنترل و محاسبه Cv مراجعه کنید.
• تست حالت ایمن: هوای ابزار را قطع کنید و ببینید شیر واقعاً به وضعیت ایمن طراحی‌شده می‌رود.
• زمان بسته شدن شیرهای قطع اضطراری را اندازه بگیرید و ثبت کنید.

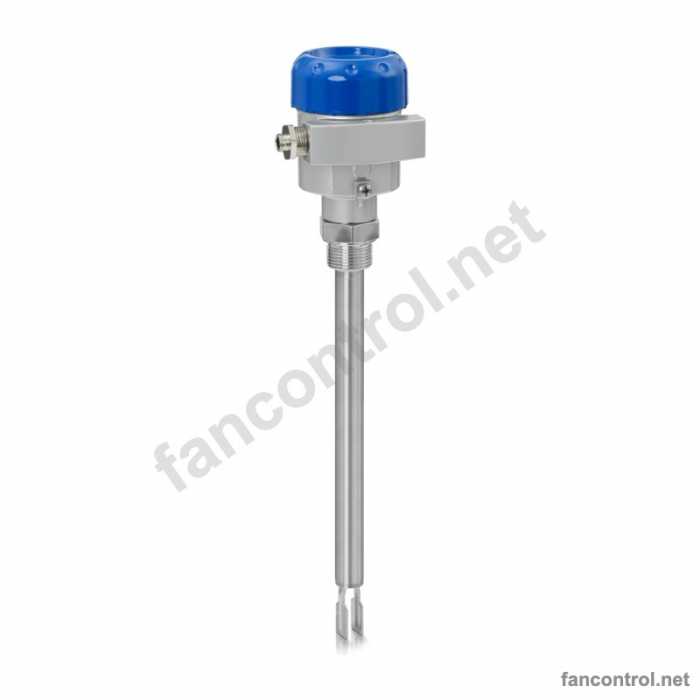

• تست سوئیچ‌ها: پرشر سوئیچ، لول سوئیچ و فلوسوئیچ را با شرایط واقعی یا شبیه‌سازی‌شده عمل دهید و نقطهٔ عملکرد را یادداشت کنید؛ به مقالهٔ پرشر سوئیچ و لول سوئیچ مراجعه کنید.

مدارکی که باید تحویل بگیرید

نکات ایمنی که نباید فراموش شوند

• پیش از هر تست، مجوز کار و قفل و برچسب‌گذاری انجام شود.
• اینترلاک‌هایی که موقتاً بای‌پس می‌شوند باید مکتوب، برچسب‌دار و در پایان کار برداشته شوند.
• در نواحی طبقه‌بندی‌شده، باز کردن درپوش دستگاه در حالت برق‌دار ممنوع است؛ به تجهیزات ضدانفجار مراجعه کنید.
• قبل از باز کردن لولهٔ ایمپالس، فشار خط تخلیه شود.

لوپ چک منظم، هزینه‌ای است که یک بار پرداخت می‌شود و بارها صرفه‌جویی می‌کند. اگر در مرحلهٔ خرید هستید، چک‌لیست استعلام و خرید ابزار دقیق کمک می‌کند از ابتدا تجهیز درست انتخاب شود. برای مشاوره در انتخاب و راه‌اندازی، با کارشناسان فن کنترل تماس بگیرید.

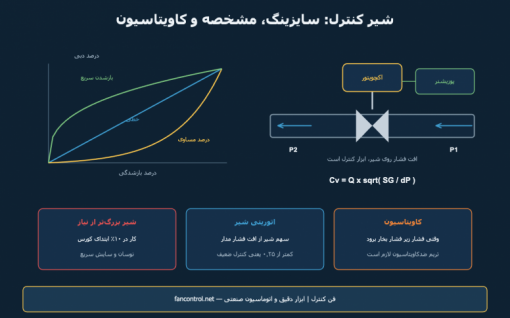

شیر کنترل، دست اجرایی حلقهٔ کنترل است. سنسور و کنترلر هرقدر هم دقیق باشند، اگر شیر بد انتخاب شده باشد فرایند پایدار نمی‌شود. جالب اینکه رایج‌ترین اشتباه، انتخاب شیر بزرگ‌تر از نیاز است — کاری که در ظاهر محافظه‌کارانه به نظر می‌رسد اما در عمل کنترل را خراب می‌کند.

Cv و Kv یعنی چه؟

ظرفیت عبور شیر با ضریب Cv بیان می‌شود: مقدار آبی که در اختلاف فشار مشخص از شیر کاملاً باز عبور می‌کند. رابطهٔ سادهٔ آن برای مایعات:

Cv = Q × √(SG ÷ ΔP)

که در آن Q دبی، SG وزن مخصوص نسبی و ΔP افت فشار روی شیر است. معادل متریک آن Kv نام دارد و تقریباً Cv برابر ۱٫۱۶ برابر Kv است. نکتهٔ کلیدی این است که افت فشار روی شیر هدررفت نیست، ابزار کنترل است؛ شیر با ایجاد افت فشار، دبی را تنظیم می‌کند.

چرا شیر بزرگ بد است؟

اگر Cv شیر چند برابر نیاز باشد، شیر همیشه در ۱۰ تا ۲۰ درصد ابتدای کورس کار می‌کند. نتیجه:

• رزولوشن کم: کوچک‌ترین حرکت پلاگ، جهش بزرگی در دبی می‌دهد و حلقه نوسان می‌کند.
• سایش سریع: در بازشدگی کم، سرعت سیال در گلوگاه بسیار زیاد است و تریم را می‌ساید.
• نشتی و ناپایداری نزدیک به نشیمنگاه.

قاعدهٔ عملی: شیر باید در دبی نرمال حدود ۵۰ تا ۷۰ درصد بازشدگی کار کند و در حداکثر دبی هم کاملاً باز نشود. تقریباً همیشه شیر کنترل یک یا دو سایز کوچک‌تر از لولهٔ خط انتخاب می‌شود.

مشخصهٔ ذاتی شیر: خطی یا درصد مساوی؟

• خطی: تغییر دبی متناسب با تغییر کورس. وقتی افت فشار روی شیر تقریباً ثابت است مناسب است.
• درصد مساوی: در ابتدای کورس تغییر کم و در انتها تغییر زیاد. متداول‌ترین انتخاب در سیستم‌های پمپاژ، چون با افزایش دبی، افت فشار مدار زیاد و سهم شیر کم می‌شود و این مشخصه آن اثر را جبران می‌کند.
• بازشدن سریع: بیشتر دبی در ابتدای کورس. برای کاربردهای روشن و خاموش و حفاظتی استفاده می‌شود، نه کنترل پیوسته.

اتوریتی شیر

سهم افت فشار شیر از کل افت فشار مدار را اتوریتی می‌گویند. اگر این نسبت خیلی کم باشد (مثلاً زیر ۰٫۲۵)، مشخصهٔ مؤثر شیر تخت می‌شود و شیر عملاً فقط در بخش کوچکی از کورس کنترل می‌کند. پس در طراحی باید سهمی معقول از افت فشار برای شیر کنار گذاشت.

کاویتاسیون و فلاشینگ

در گلوگاه شیر، سرعت زیاد و فشار موضعی کم می‌شود. اگر فشار به زیر فشار بخار سیال برسد، حباب بخار تشکیل می‌شود و سپس با بازیابی فشار در پایین‌دست با شدت می‌ترکد. این پدیده صدای شن‌ریزه می‌دهد، تریم و بدنه را می‌خورد و می‌تواند در چند ماه شیر را از کار بیندازد. اگر فشار پایین‌دست هم زیر فشار بخار بماند، حباب باقی می‌ماند و پدیده به فلاشینگ تبدیل می‌شود.

راه‌حل‌ها: تقسیم افت فشار در چند مرحله با تریم چندمرحله‌ای، نصب شیر در نقطه‌ای با فشار استاتیک بالاتر، یا استفاده از جنس‌های سخت‌تر برای تریم. راهنمای انتخاب جنس در این مقاله آمده است.

اکچویتور و حالت ایمن

اکچویتور پنوماتیک دیافراگمی رایج‌ترین گزینه است. مهم‌ترین تصمیم طراحی، حالت ایمن هنگام قطع هوا است: شیر باید بسته شود یا باز بماند؟ پاسخ از تحلیل ایمنی فرایند می‌آید، نه از عادت. در خط سوخت مشعل معمولاً بسته‌شدن و در خط خنک‌کاری معمولاً بازماندن ایمن‌تر است.

کیفیت هوای ابزار دقیق مستقیماً روی عمر اکچویتور و پوزیشنر اثر دارد؛ استفاده از فیلتر رگلاتور مانند فیلتر رگلاتور هوا SMC IW215-02 یک الزام است نه لوکس. برای فرمان هوا هم از شیر برقی استفاده می‌شود؛ جزئیات در مقالهٔ شیر برقی.

پوزیشنر: بدون آن دقت نخواهید داشت

پوزیشنر موقعیت واقعی ساقه را با فرمان مقایسه می‌کند و اصطکاک پکینگ، نیروی سیال و هیسترزیس را جبران می‌کند. در شیرهای کنترل پیوسته، نصب پوزیشنر تقریباً همیشه توجیه دارد. نمونهٔ متداول پوزیشنر ولو زیمنس است و جزئیات تنظیم را در مقالهٔ پوزیشنر ولو نوشته‌ایم. ملاحظات سیگنال در مقالهٔ ۴ تا ۲۰ میلی‌آمپر و HART آمده است.

اطلاعات لازم برای سایزینگ

اگر برای اندازه‌گیری دبی همین خط هم تجهیز لازم دارید، راهنمای انتخاب فلومتر و اندازه‌گیری دبی با اختلاف فشار را ببینید. برای سایزینگ و انتخاب شیر کنترل، شرایط فرایند خود را برای کارشناسان فن کنترل بفرستید.

بخش بزرگی از تأخیرها و خریدهای اشتباه در ابزار دقیق، ریشهٔ فنی پیچیده‌ای ندارد؛ از استعلام ناقص شروع می‌شود. «یک فلومتر ۲ اینچ می‌خواهم» به‌تنهایی ده‌ها جواب دارد که هرکدام قیمت و کارکرد متفاوتی دارند. این چک‌لیست همان چیزی است که قبل از هر استعلام باید آماده کنید.

۱) سیال و شرایط فرایند

• نوع سیال: نام دقیق ماده، غلظت و درصد. «آب» با «آب برج خنک‌کننده با کلرید بالا» دو انتخاب کاملاً متفاوت است.
• فشار کاری و حداکثر: شامل فشار تست خط و ضربهٔ احتمالی.
• دمای کاری و حداکثر: دمای گذرا در راه‌اندازی و شست‌وشوی CIP را هم بنویسید.
• چگالی و ویسکوزیته در دمای کاری — برای فلومتر و سطح‌سنج تعیین‌کننده است.
• ذرات معلق، رسوب یا حباب: وجود آن‌ها بعضی فناوری‌ها را کاملاً حذف می‌کند.

۲) رنج و دقت

حداقل و حداکثر مقدار کاری را بنویسید، نه فقط عدد نامی. یک ترانسمیتر با رنج بیش از حد بزرگ، در نقطهٔ کاری شما دقتی ندارد؛ همان‌طور که در راهنمای انتخاب ترانسمیتر فشار و راهنمای گیج فشار توضیح داده‌ایم. اگر دقت خاصی لازم دارید (مثلاً برای تراز جرمی یا تحویل)، عدد آن را مشخص کنید؛ دقت بالاتر همیشه گران‌تر است و باید توجیه داشته باشد.

۳) نصب و اتصال

• قطر و جنس لوله، و اینکه خط افقی است یا عمودی.
• نوع اتصال: رزوه (NPT یا BSP)، فلنج با کلاس فشار، یا تری‌کلمپ. جزئیات را در مقالهٔ اتصال فرایندی ببینید.
• طول مستقیم لولهٔ در دسترس قبل و بعد از محل نصب — برای فلومترها حیاتی است.
• فضای موجود برای نصب و سرویس، و امکان قطع خط برای نصب.

۴) جنس قسمت‌های در تماس با سیال

استیل ۳۰۴، ۳۱۶، ۳۱۶L، هستلوی، PTFE یا سرامیک؟ این انتخاب هم به خوردگی و هم به دما و سایش بستگی دارد. معیارهای انتخاب را در راهنمای انتخاب جنس در ابزار دقیق جمع کرده‌ایم. برای صنایع غذایی و دارویی، پرداخت سطح و گواهی مواد هم بخشی از سفارش است.

۵) محیط نصب

• ناحیهٔ طبقه‌بندی‌شده: Zone، گروه گاز و کلاس دما. اگر ناحیه Ex است، نوع حفاظت (Ex d یا Ex i) را مشخص کنید؛ به مقالهٔ تجهیزات ضدانفجار مراجعه کنید.
• درجهٔ حفاظت (IP): فضای باز، شست‌وشو با آب پرفشار یا محیط گردوغباری.
• دمای محیط: نه دمای سیال؛ نمایشگر و الکترونیک به دمای محیط حساس‌اند.
• لرزش و ضربه: نصب روی پمپ یا کمپرسور نیاز به ملاحظات خاص دارد.

۶) بخش برقی و ارتباطی

• ولتاژ تغذیهٔ موجود و اینکه دستگاه باید دوسیمه باشد یا چهارسیمه.
• نوع خروجی: ۴ تا ۲۰ میلی‌آمپر، پالس، رله یا دیجیتال. مبانی در سیگنال ۴ تا ۲۰ میلی‌آمپر و HART.
• پروتکل موردنیاز سیستم کنترل و تعداد کانال‌های آزاد روی PLC.
• طول کابل تا تابلو و مسیر آن؛ ملاحظات آن در مقالهٔ سیم‌کشی لوپ آمده است.

۷) مدارک و تحویل

• دیتاشیت و کد سفارش کامل — قبل از تأیید نهایی، کد سفارش را با نیاز خود تطبیق دهید.
• گواهی کالیبراسیون کارخانه و در صورت نیاز، گزارش تست فشار یا گواهی مواد.
• گارانتی و خدمات پس از فروش: تأمین قطعات یدکی و امکان کالیبراسیون دوره‌ای.
• زمان تحویل: برخی کدهای سفارش خاص، زمان ساخت طولانی دارند؛ اگر پروژه فوری است، بگویید تا گزینه‌های موجود پیشنهاد شود.

اگر می‌خواهید دستگاه موجود را جایگزین کنید

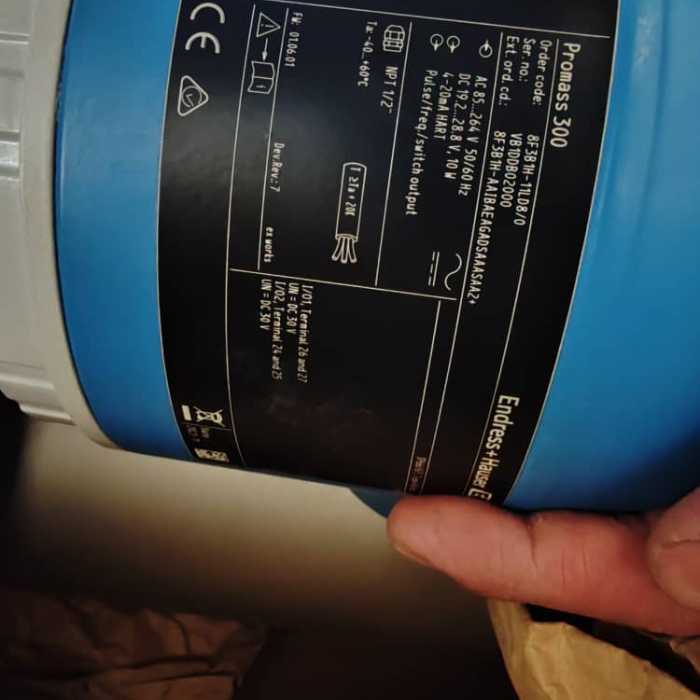

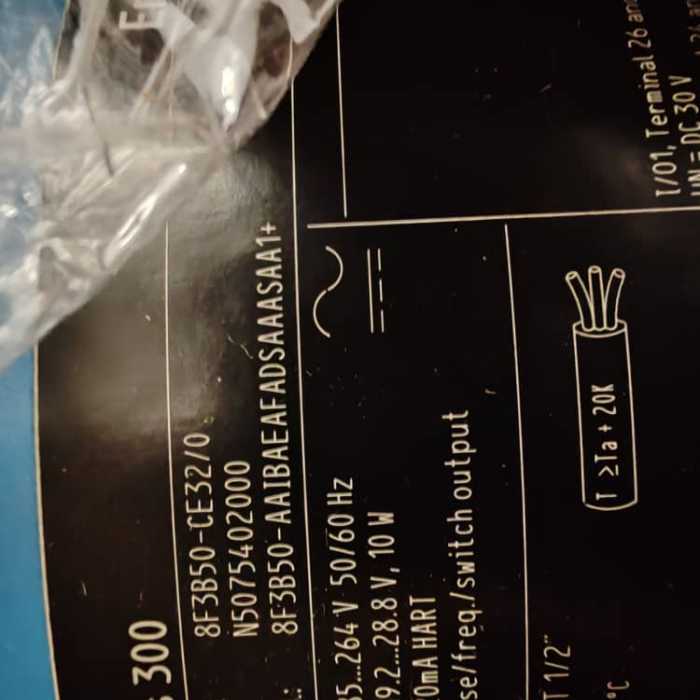

ساده‌ترین و مطمئن‌ترین راه: یک عکس واضح از پلاک دستگاه بفرستید. کد سفارش روی پلاک، تقریباً همهٔ مشخصات را در خود دارد. اگر پلاک ناخواناست، عکس از محل نصب به‌همراه اندازهٔ اتصال و رنج روی صفحه هم کمک بزرگی است. در بسیاری از موارد می‌توان معادل دقیق یا مدل جایگزین با همان ابعاد نصب پیشنهاد داد.

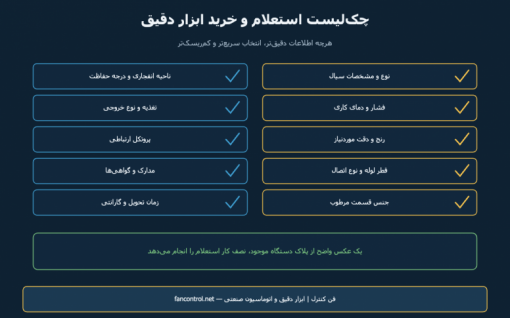

چک‌لیست فشرده

اگر بعضی از این اطلاعات را در دسترس ندارید نگران نباشید؛ کارشناسان فن کنترل با چند سؤال کوتاه و بررسی شرایط فرایند، گزینه‌های مناسب را محدود می‌کنند و کد سفارش دقیق را پیشنهاد می‌دهند.

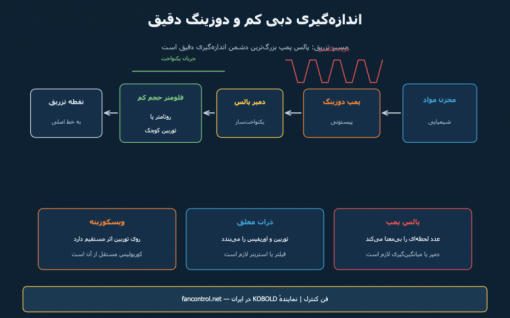

اندازه‌گیری چند لیتر در ساعت، سخت‌تر از اندازه‌گیری چند صد متر مکعب در ساعت است. در دبی‌های خیلی کم، جریان آرام می‌شود، اثر ویسکوزیته غالب می‌شود و کوچک‌ترین ذرهٔ معلق می‌تواند مسیر را ببندد. با این حال دقیقاً در همین محدوده است که خطا گران تمام می‌شود: تزریق مواد شیمیایی، خنک‌کاری مکانیکال سیل پمپ، نمونه‌گیری آنالایزر، گاز پرژ و روان‌کاری، همگی دبی کم اما بحرانی دارند.

چرا دبی کم دشوار است؟

• جریان آرام (لامینار): در عدد رینولدز پایین، پروفیل سرعت تغییر می‌کند و ضریب کالیبراسیون بسیاری از فلومترها جابه‌جا می‌شود.
• اثر ویسکوزیته: در روتامتر و توربین، تغییر گرانروی سیال با دما، مستقیماً روی عدد اثر می‌گذارد. سیالی که در تابستان و زمستان ویسکوزیتهٔ متفاوت دارد، دو کالیبراسیون متفاوت می‌خواهد.
• گرفتگی: سطح مقطع کوچک یعنی حساسیت زیاد به ذرات، رسوب و بلورهای تشکیل‌شده.
• پالس پمپ دوزینگ: پمپ‌های پیستونی و دیافراگمی جریان را ضربه‌ای می‌فرستند؛ فلومتر لحظه‌ای عددی بین صفر و چند برابر میانگین نشان می‌دهد.

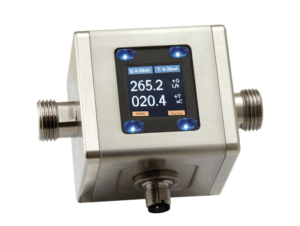

گزینه‌های عملی

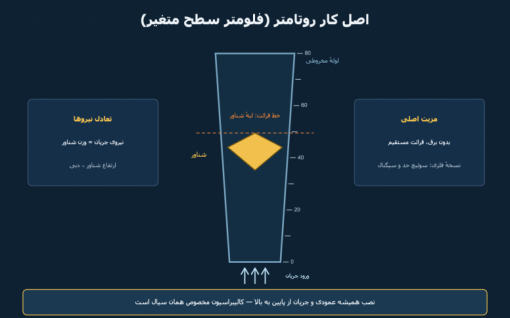

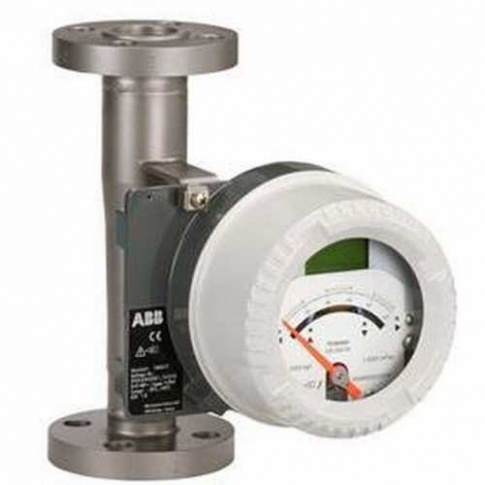

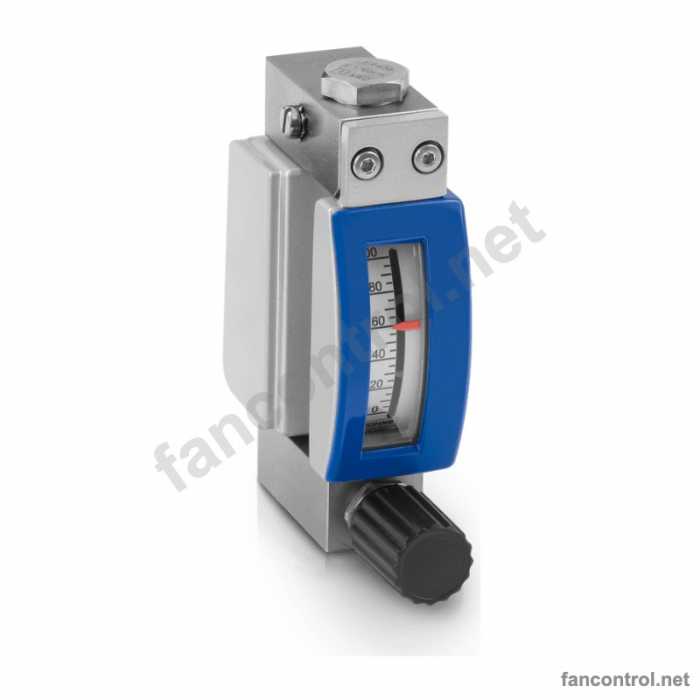

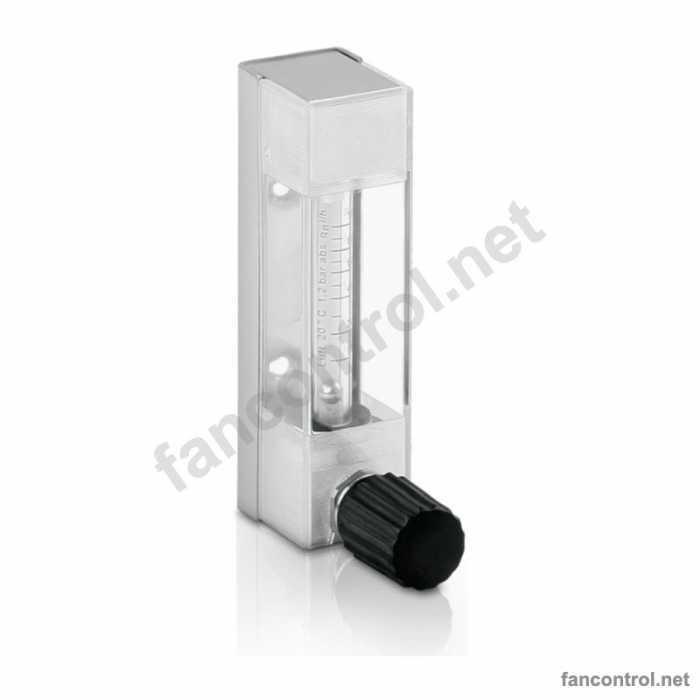

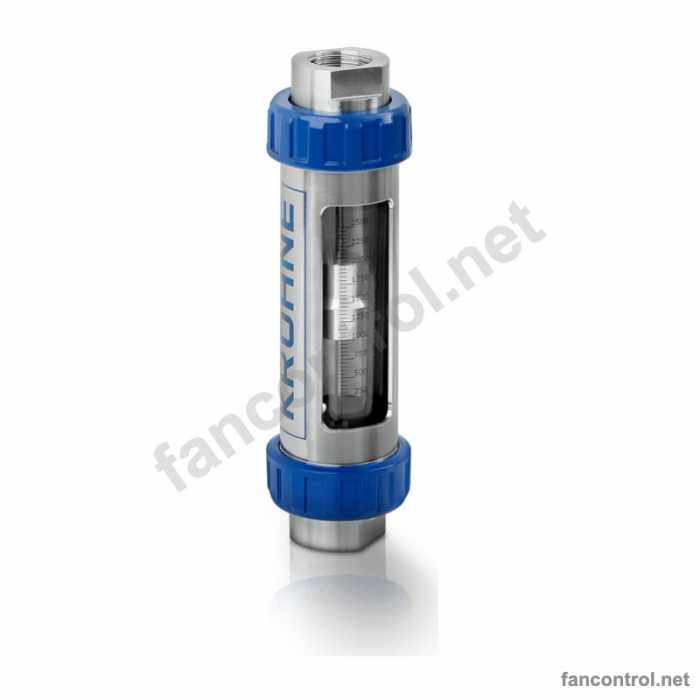

۱) روتامتر حجم کم

ساده‌ترین و پرکاربردترین راه: بدون برق، با نمایش مستقیم و قیمت مناسب. نسخه‌های شیشه‌ای و پلاستیکی برای دبی‌های بسیار پایین ساخته می‌شوند؛ مانند روتامتر حجم کم کوبولد KDF/KDG-9 و روتامتر حجم کم کوبولد KDF/KDG-2. اگر به مقاومت مکانیکی و فشار بالاتر نیاز دارید، نسخهٔ تمام فلزی با سوئیچ حد مانند روتامتر تمام فلزی حجم کم کوبولد KDS گزینهٔ بهتری است. برای سیال‌های خورنده و نمایش شفاف هم روتامتر مخروط شیشه‌ای کوبولد URK استفاده می‌شود. اصول انتخاب این خانواده در راهنمای انتخاب روتامتر آمده است.

نکتهٔ نصب: روتامتر باید کاملاً عمودی و با جریان از پایین به بالا نصب شود. کوچک‌ترین انحراف از شاقول، در دبی‌های کم خطای محسوس ایجاد می‌کند.

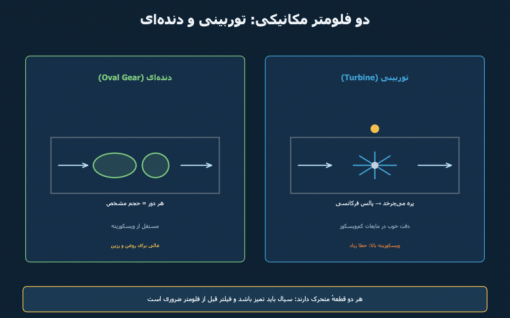

۲) توربین حجم کم

وقتی به سیگنال الکتریکی و دقت بهتر نیاز دارید، توربین‌های کوچک مانند فلومتر توربینی حجم کم کوبولد PEL-L پالس خروجی می‌دهند و برای توتالایز کردن (مجموع حجم تزریق‌شده) عالی‌اند. در عوض به سیال تمیز نیاز دارند و نسبت به ویسکوزیته حساس‌اند؛ نصب فیلتر قبل از آن‌ها عملاً اجباری است. مقایسهٔ توربین و جابه‌جایی مثبت را در فلومتر توربینی و دنده‌ای ببینید.

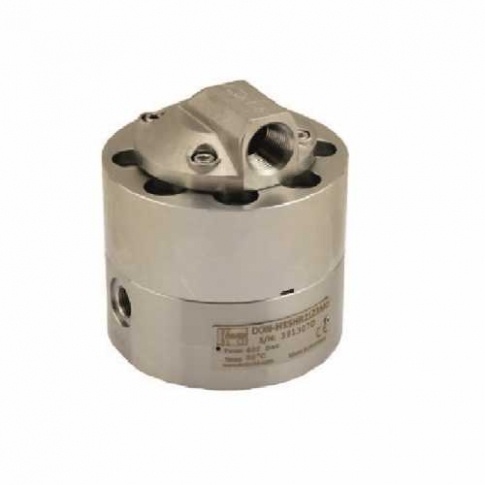

۳) جابه‌جایی مثبت (اوال گیر)

برای سیال‌های لزج مانند روغن، رزین و شربت، فلومتر دنده‌ای بهترین جواب را می‌دهد؛ چون برخلاف توربین، ویسکوزیتهٔ بالا به آن کمک می‌کند نه اینکه خطا بسازد.

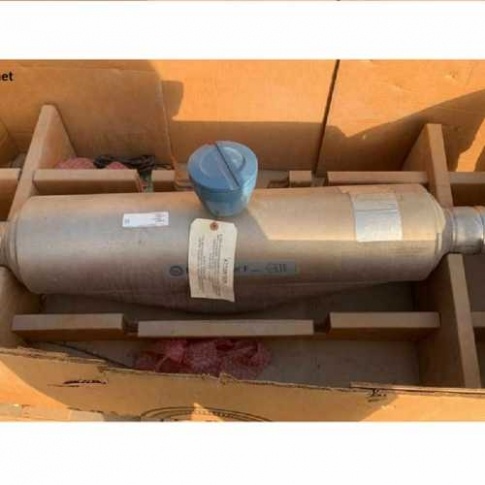

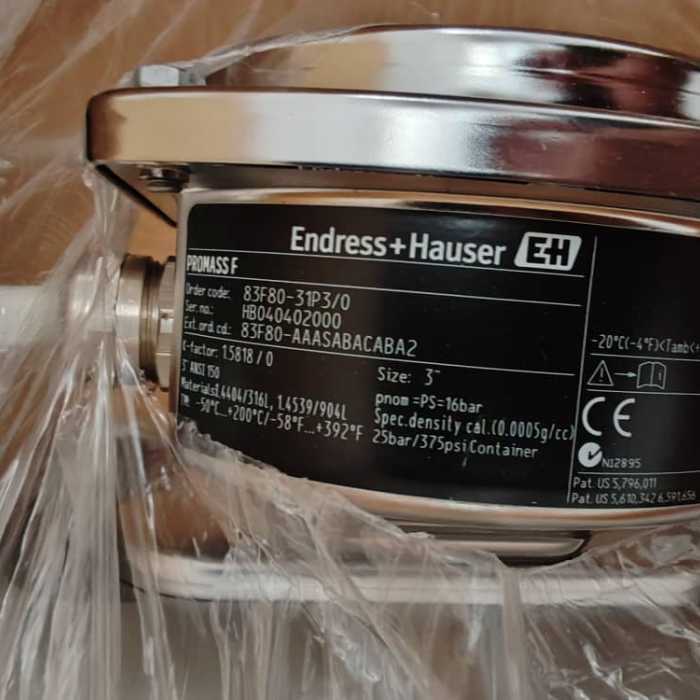

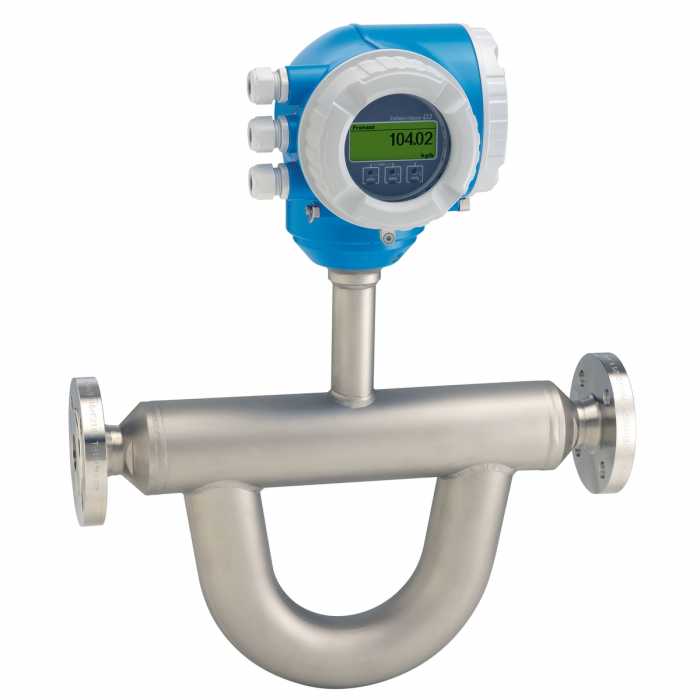

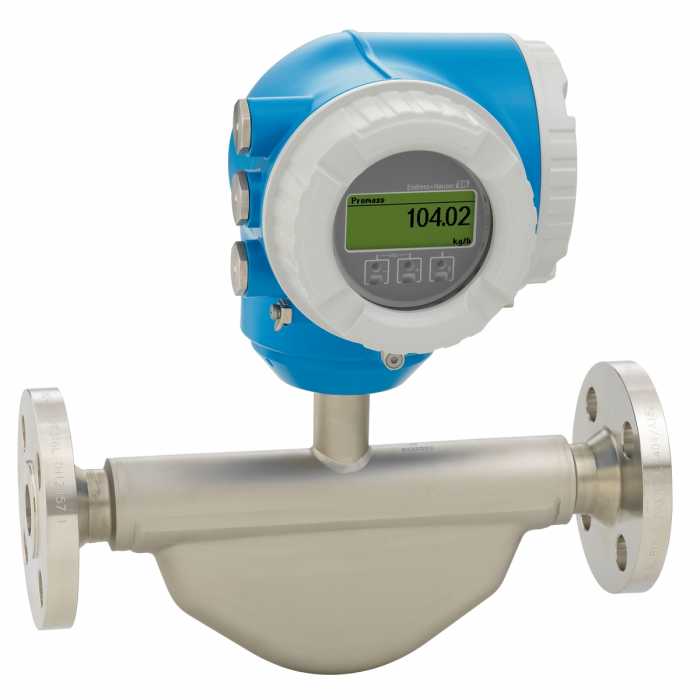

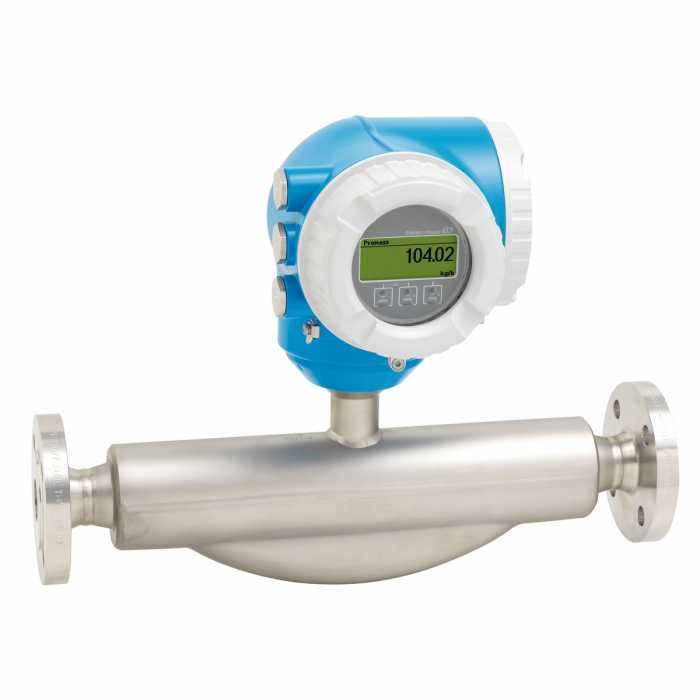

۴) کوریولیس

گران‌ترین اما بی‌رقیب‌ترین گزینه در دقت: مستقل از ویسکوزیته، چگالی و پروفیل جریان، و با خروجی جرمی. برای تزریق مواد گران‌قیمت یا فرمولاسیون حساس، هزینه‌اش توجیه دارد. به مقالهٔ کوریولیس مراجعه کنید.

۵) وقتی فقط «قطع نشدن جریان» مهم است

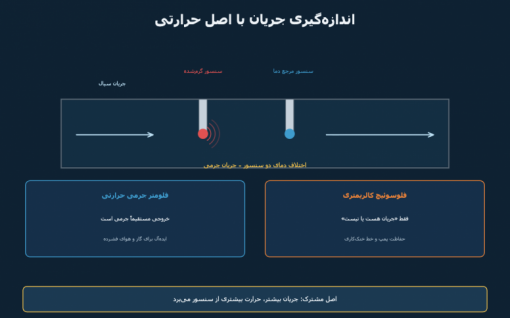

در خنک‌کاری سیل پمپ یا خط روان‌کاری، اغلب نیازی به عدد نیست؛ کافی است قطع جریان تشخیص داده شود. فلوسوئیچ کالریمتری برای دبی‌های بسیار کم مناسب است و چون قطعهٔ متحرک ندارد، گیر نمی‌کند. جزئیات در فلومتر جرمی حرارتی و فلوسوئیچ کالریمتری و برای دبی‌های بزرگ‌تر فلوسوئیچ پدلی.

کنترل پالس پمپ دوزینگ

اگر خروجی پمپ دیافراگمی را مستقیم به فلومتر بدهید، عدد بالا و پایین می‌پرد و در بدترین حالت، توربین در هر ضربه شتاب می‌گیرد و بیش‌شماری می‌کند. سه راه‌حل:

1. دمپر پالس بعد از پمپ نصب کنید تا جریان یکنواخت شود.
2. شیر فشارشکن پشت‌فشار (Back Pressure) بگذارید تا مسیر همیشه تحت فشار بماند و سیفون نشود.
3. میانگین‌گیری یا شمارش تجمعی به‌جای خواندن دبی لحظه‌ای؛ در تزریق، آنچه اهمیت دارد حجم کل در بازهٔ زمانی است.

کاربرد این مسیر در تزریق ضدرسوب و بیوساید را در کنترل رسوب و خوردگی در آب صنعتی توضیح داده‌ایم.

جدول انتخاب سریع

برای انتخاب مدل مناسب، دبی حداقل و حداکثر، ویسکوزیته در دمای کاری، فشار خط و نوع سیال را برای کارشناسان فن کنترل بفرستید.
