نشانگر سطح مغناطیسی بایپس و دیسپلیسر: سطحسنجی بدون برق
در دنیای رادار و اولتراسونیک، هنوز هم بسیاری از مخازن صنعتی یک نشانگر سطح مغناطیسی بایپس کنارشان نصب است. دلیلش ساده است: این نشانگر برای کار کردن به برق، تنظیم، نرمافزار یا کالیبراسیون نیاز ندارد و اپراتور از ده متری هم میتواند سطح را ببیند. در بسیاری از پروژهها این دستگاه بهعنوان مرجع مستقل کنار ترانسمیتر الکترونیکی نصب میشود.

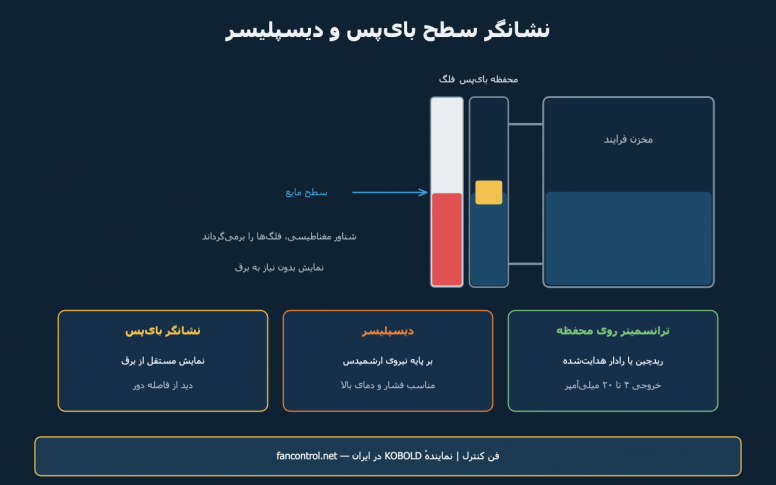

اصل کار: شناور، مغناطیس و فلگ
یک لولهٔ عمودی (محفظهٔ بایپس) از دو نقطه به مخزن وصل میشود؛ طبق قانون ظروف مرتبط، سطح داخل لوله همان سطح داخل مخزن است. درون لوله یک شناور با مغناطیس دائم شناور میماند. بیرون لوله، یک ریل از فلگهای دوطرفه (یک طرف قرمز، یک طرف سفید یا فلورسنت) نصب شده است. با بالا و پایین رفتن شناور، میدان مغناطیسی فلگها را ۱۸۰ درجه میچرخاند و یک ستون رنگی دقیقاً همارتفاع با سطح مایع ایجاد میشود. نشانگر سطح بایپس کوبولد NBK نمونهٔ متداول این خانواده است.
چرا بهتر از گیج شیشهای است؟
- ایمنی: در گیج شیشهای، سیال تحت فشار پشت شیشه است؛ در نشانگر مغناطیسی، سیال داخل لولهٔ فلزی میماند و فلگها بیروناند.
- خوانایی: کنتراست رنگی از فاصلهٔ زیاد دیده میشود، حتی در نور کم.
- سیالهای کثیف یا بیرنگ: شیشهٔ کدرشده مشکل همیشگی گیجهای شیشهای است؛ اینجا اصلاً شیشهای در کار نیست.
- ارتفاع بلند: با یک محفظه میتوان چند متر ارتفاع را پیوسته نمایش داد.
محدودیتهایی که باید بدانید
- حداقل چگالی: هر شناور برای یک بازهٔ چگالی طراحی میشود. سیال سبکتر از حد طراحی، شناور را غرق میکند.
- فشار و دما: هرچه فشار بالاتر، دیوارهٔ محفظه ضخیمتر و فاصلهٔ مغناطیس تا فلگ بیشتر میشود؛ این موضوع باید در طراحی لحاظ شود.
- رسوب و گرفتگی: اگر شیرهای ارتباطی یا محفظه رسوب بگیرند، شناور گیر میکند و عدد ثابت میماند — خطایی که در بازرسی دورهای باید بررسی شود.
- یخزدگی: در محیط سرد، محفظهٔ بایپس زودتر از مخزن یخ میزند؛ عایق یا هیتتریسینگ لازم است.
- میدان مغناطیسی خارجی: نزدیکی به تجهیزات پرمغناطیس میتواند فلگها را مختل کند.
دیسپلیسر: وقتی فشار و دما بالاست
سطحسنج دیسپلیسری بر پایهٔ نیروی ارشمیدس کار میکند: یک استوانهٔ سنگینتر از سیال آویزان میشود و هرچه بیشتر در مایع فرو رود، نیروی شناوری بیشتری به آن وارد میشود. این تغییر نیرو با تورکتیوب به بیرون منتقل و به سیگنال تبدیل میشود. سطحسنج دیسپلیسری کوبولد BA برای مخازن تحت فشار، بویلر درام و اندازهگیری فصل مشترک دو مایع (Interface) کاربرد دارد. نکتهٔ مهم: چون خروجی به نیروی شناوری وابسته است، هر تغییری در چگالی مستقیماً روی عدد اثر میگذارد — همان محدودیتی که در سطحسنجی با اختلاف فشار هم توضیح دادیم.
از نمایش محلی تا سیگنال اتاق کنترل
مزیت مهم محفظهٔ بایپس این است که میتوان روی همان محفظه یک ترانسمیتر هم نصب کرد و بدون سوراخ کردن مجدد مخزن، خروجی ۴ تا ۲۰ میلیآمپر گرفت. دو راه رایج:
- ریدچین (زنجیرهٔ کنتاکتهای مغناطیسی): کنتاکتهای ریدِ کنار محفظه با عبور شناور بسته میشوند و موقعیت را میسازند. مبدل شناور زنجیرهای کوبولد MM نمونهٔ این روش است.
- رادار هدایتشده (GWR): یک پروب فلزی درون محفظه یا مخزن قرار میگیرد و پالس الکترومغناطیسی در امتداد آن حرکت میکند؛ بازتاب از سطح مایع، فاصله را میدهد. این روش مستقل از چگالی، دیالکتریک پایین و کف است. ترانسمیتر سطح رادار هدایتشده کوبولد NGM برای همین کاربرد طراحی شده است.
کدام روش برای کدام کاربرد؟
نیاز گزینه نمایش محلی مطمئن بدون برق نشانگر بایپس مغناطیسی سیگنال پیوسته با دقت خوب رادار هدایتشده روی محفظه فصل مشترک آب و روغن دیسپلیسر یا رادار هدایتشده مخزن بسته با بخار اختلاف فشار با ساق تر مخزن بزرگ بدون تماس رادار فضای آزاد فقط آلارم پر و خالی لول سوئیچ لرزشی برای مقایسهٔ کلی روشهای سطحسنجی این مقاله، برای رادار فضای آزاد رادار سطحسنج، برای اولتراسونیک این راهنما و برای حفاظت سرریز لول سوئیچ را ببینید.
هنگام استعلام چه بگویید
ارتفاع اندازهگیری، فاصلهٔ مرکز تا مرکز نازلها، فشار و دمای کاری، چگالی سیال (حداقل و حداکثر)، جنس موردنیاز، نوع اتصال (فلنج یا رزوه) و اینکه آیا خروجی الکتریکی و سوئیچ حد هم میخواهید. با این اطلاعات، کارشناسان فن کنترل مدل و کد سفارش دقیق را برایتان مشخص میکنند.
در دنیای رادار و اولتراسونیک، هنوز هم بسیاری از مخازن صنعتی یک نشانگر سطح مغناطیسی بایپس کنارشان نصب است. دلیلش ساده است: این نشانگر برای کار کردن به برق، تنظیم، نرمافزار یا کالیبراسیون نیاز ندارد و اپراتور از ده متری هم میتواند سطح را ببیند. در بسیاری از پروژهها این دستگاه بهعنوان مرجع مستقل کنار ترانسمیتر الکترونیکی نصب میشود.
اصل کار: شناور، مغناطیس و فلگ
یک لولهٔ عمودی (محفظهٔ بایپس) از دو نقطه به مخزن وصل میشود؛ طبق قانون ظروف مرتبط، سطح داخل لوله همان سطح داخل مخزن است. درون لوله یک شناور با مغناطیس دائم شناور میماند. بیرون لوله، یک ریل از فلگهای دوطرفه (یک طرف قرمز، یک طرف سفید یا فلورسنت) نصب شده است. با بالا و پایین رفتن شناور، میدان مغناطیسی فلگها را ۱۸۰ درجه میچرخاند و یک ستون رنگی دقیقاً همارتفاع با سطح مایع ایجاد میشود. نشانگر سطح بایپس کوبولد NBK نمونهٔ متداول این خانواده است.
چرا بهتر از گیج شیشهای است؟
- ایمنی: در گیج شیشهای، سیال تحت فشار پشت شیشه است؛ در نشانگر مغناطیسی، سیال داخل لولهٔ فلزی میماند و فلگها بیروناند.
- خوانایی: کنتراست رنگی از فاصلهٔ زیاد دیده میشود، حتی در نور کم.
- سیالهای کثیف یا بیرنگ: شیشهٔ کدرشده مشکل همیشگی گیجهای شیشهای است؛ اینجا اصلاً شیشهای در کار نیست.
- ارتفاع بلند: با یک محفظه میتوان چند متر ارتفاع را پیوسته نمایش داد.
محدودیتهایی که باید بدانید
- حداقل چگالی: هر شناور برای یک بازهٔ چگالی طراحی میشود. سیال سبکتر از حد طراحی، شناور را غرق میکند.
- فشار و دما: هرچه فشار بالاتر، دیوارهٔ محفظه ضخیمتر و فاصلهٔ مغناطیس تا فلگ بیشتر میشود؛ این موضوع باید در طراحی لحاظ شود.
- رسوب و گرفتگی: اگر شیرهای ارتباطی یا محفظه رسوب بگیرند، شناور گیر میکند و عدد ثابت میماند — خطایی که در بازرسی دورهای باید بررسی شود.
- یخزدگی: در محیط سرد، محفظهٔ بایپس زودتر از مخزن یخ میزند؛ عایق یا هیتتریسینگ لازم است.
- میدان مغناطیسی خارجی: نزدیکی به تجهیزات پرمغناطیس میتواند فلگها را مختل کند.
دیسپلیسر: وقتی فشار و دما بالاست
سطحسنج دیسپلیسری بر پایهٔ نیروی ارشمیدس کار میکند: یک استوانهٔ سنگینتر از سیال آویزان میشود و هرچه بیشتر در مایع فرو رود، نیروی شناوری بیشتری به آن وارد میشود. این تغییر نیرو با تورکتیوب به بیرون منتقل و به سیگنال تبدیل میشود. سطحسنج دیسپلیسری کوبولد BA برای مخازن تحت فشار، بویلر درام و اندازهگیری فصل مشترک دو مایع (Interface) کاربرد دارد. نکتهٔ مهم: چون خروجی به نیروی شناوری وابسته است، هر تغییری در چگالی مستقیماً روی عدد اثر میگذارد — همان محدودیتی که در سطحسنجی با اختلاف فشار هم توضیح دادیم.
از نمایش محلی تا سیگنال اتاق کنترل
مزیت مهم محفظهٔ بایپس این است که میتوان روی همان محفظه یک ترانسمیتر هم نصب کرد و بدون سوراخ کردن مجدد مخزن، خروجی ۴ تا ۲۰ میلیآمپر گرفت. دو راه رایج:
- ریدچین (زنجیرهٔ کنتاکتهای مغناطیسی): کنتاکتهای ریدِ کنار محفظه با عبور شناور بسته میشوند و موقعیت را میسازند. مبدل شناور زنجیرهای کوبولد MM نمونهٔ این روش است.
- رادار هدایتشده (GWR): یک پروب فلزی درون محفظه یا مخزن قرار میگیرد و پالس الکترومغناطیسی در امتداد آن حرکت میکند؛ بازتاب از سطح مایع، فاصله را میدهد. این روش مستقل از چگالی، دیالکتریک پایین و کف است. ترانسمیتر سطح رادار هدایتشده کوبولد NGM برای همین کاربرد طراحی شده است.
کدام روش برای کدام کاربرد؟
| نیاز | گزینه |
|---|---|
| نمایش محلی مطمئن بدون برق | نشانگر بایپس مغناطیسی |
| سیگنال پیوسته با دقت خوب | رادار هدایتشده روی محفظه |
| فصل مشترک آب و روغن | دیسپلیسر یا رادار هدایتشده |
| مخزن بسته با بخار | اختلاف فشار با ساق تر |
| مخزن بزرگ بدون تماس | رادار فضای آزاد |
| فقط آلارم پر و خالی | لول سوئیچ لرزشی |
برای مقایسهٔ کلی روشهای سطحسنجی این مقاله، برای رادار فضای آزاد رادار سطحسنج، برای اولتراسونیک این راهنما و برای حفاظت سرریز لول سوئیچ را ببینید.
هنگام استعلام چه بگویید
ارتفاع اندازهگیری، فاصلهٔ مرکز تا مرکز نازلها، فشار و دمای کاری، چگالی سیال (حداقل و حداکثر)، جنس موردنیاز، نوع اتصال (فلنج یا رزوه) و اینکه آیا خروجی الکتریکی و سوئیچ حد هم میخواهید. با این اطلاعات، کارشناسان فن کنترل مدل و کد سفارش دقیق را برایتان مشخص میکنند.
