فلوسوئیچ پدلی: سادهترین محافظ پمپ و خط خنککاری
گرانترین خرابیها معمولاً از سادهترین اتفاقها شروع میشوند: پمپی که بیآب کار میکند و در چند دقیقه آببندی و یاتاقانش میسوزد، یا دستگاهی که آب خنککاریاش قطع شده و کسی نفهمیده است. فلوسوئیچ پدلی ارزانترین بیمهنامه در برابر این اتفاقهاست.

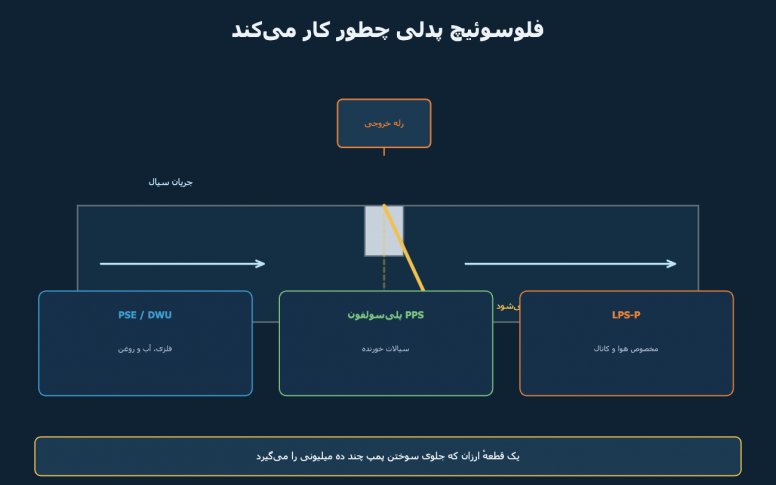

اصل کار: یک پره و یک آهنربا
یک پرهٔ فلزی یا پلاستیکی داخل مسیر جریان آویزان است. وقتی سیال جریان دارد، فشار دینامیکی پره را خم میکند؛ پره یک آهنربا را جابهجا میکند و رید سوئیچ یا میکروسوئیچ بسته میشود. با قطع جریان، فنر پره را به حالت اولیه برمیگرداند و سوئیچ باز میشود. همین. نه برقی برای اندازهگیری لازم است و نه تنظیم پیچیدهای — فقط یک پیچ برای تنظیم نقطهٔ عملکرد.
کدام مدل برای کدام سیال؟
- آب، روغن و سیالات صنعتی معمولی: فلوسوئیچ پدلی کوبولد PSE؛ و در جایی که آببندی کامل و جدایش مغناطیسی از محیط لازم است، مدل بلوزدار DWU که نشتی به بیرون را عملاً حذف میکند.
- سیالات خورنده و آب دیونیزه: مدل پلیسولفون PPS — بدنهٔ پلیمری در برابر اسید و آب فوقخالص مقاوم است و یون آزاد نمیکند.
- هوا و گاز در کانال: فلوسوئیچ پدلی هوا LPS-P — پرهٔ بزرگ و سبک برای فشار دینامیکی کم هوا؛ کاربرد کلاسیک: تأیید کار کردن فن در سیستم تهویه و اینترلاک هیتر.
- هم سوئیچ و هم نشانگر: فلپ فلومتر و سوئیچ TSK که علاوه بر کنتاکت، عقربهٔ محلی هم دارد و میبینید جریان تقریباً چقدر است.
چهار نکتهٔ نصب
- جهت جریان روی بدنه حک شده است؛ نصب برعکس یعنی سوئیچ هرگز عمل نمیکند.
- پره باید کاملاً در سیال باشد: در لولهٔ نیمهپر، عملکرد نامنظم میشود. نصب روی مسیر عمودی رو به بالا مطمئنترین حالت است.
- سایز پره را با سایز لوله هماهنگ کنید: پرهٔ بلند در لولهٔ کوچک به دیواره میخورد و پرهٔ کوتاه در لولهٔ بزرگ اصلاً خم نمیشود.
- فاصلهٔ کافی از زانویی و شیر بگذارید تا تلاطم، پره را نلرزاند و رله چت نکند.
محدودیتها و جایگزینها
فلوسوئیچ پدلی قطعهٔ متحرک دارد، پس در سیالات پرذره و دوغابی مستعد گیر کردن و سایش است. اگر شرایط سخت است یا اصلاً نمیخواهید چیزی داخل مسیر حرکت کند، فلوسوئیچ کالریمتری بدون قطعهٔ متحرک انتخاب بهتری است. و اگر بهجای «هست/نیست» عدد دقیق دبی لازم دارید، راهنمای انتخاب فلومتر را ببینید — مثلاً فلومتر مدولار کوبولد KME که در یک بدنهٔ فشرده هم نمایش و هم خروجی سیگنال میدهد.
برای انتخاب، نوع سیال، سایز لوله، دما و فشار کاری را بفرستید: 021-88850346 و 021-88658508.
