اندازهگیری دبی هوای فشرده و گازها: کدام فلومتر مناسب است؟
هوای فشرده گرانترین «سیال» کارخانه است؛ راندمان کمپرسور، نشتی خطوط و مصرف واقعی هر واحد تولیدی تنها زمانی قابل مدیریت است که دبی هوا و گاز اندازهگیری شود. اما اندازهگیری گاز با مایع فرق دارد: حجم گاز با فشار و دما تغییر میکند و اگر واحد اندازهگیری را اشتباه انتخاب کنید، عدد فلومتر هیچ معنایی نخواهد داشت.
m³/h یا Nm³/h؟ مهمترین نکتهای که نباید اشتباه شود
فلومترهای حجمی، حجم گاز را در شرایط کاری (فشار و دمای همان نقطه از خط) گزارش میکنند. اگر فشار خط از ۷ بار به ۵ بار برسد، همان مقدار مولکول گاز حجم بیشتری اشغال میکند و عدد فلومتر بالا میرود، بدون آنکه مصرف واقعی تغییر کرده باشد. به همین دلیل در هوای فشرده مبنای درست، متر مکعب نرمال (Nm³/h) یا دبی جرمی است:
QN = Qactual × (Pabs ÷ 1.013) × (273.15 ÷ (273.15 + T))
یعنی یک روتامتر یا اوریفیس بدون جبرانسازی فشار و دما، تنها وقتی درست است که خط دقیقاً در همان شرایط کالیبراسیون کار کند. دو راه وجود دارد: یا از فلومتری استفاده کنید که ذاتاً جرمی است، یا فشار و دما را جداگانه اندازه بگیرید و در PLC جبرانسازی کنید.

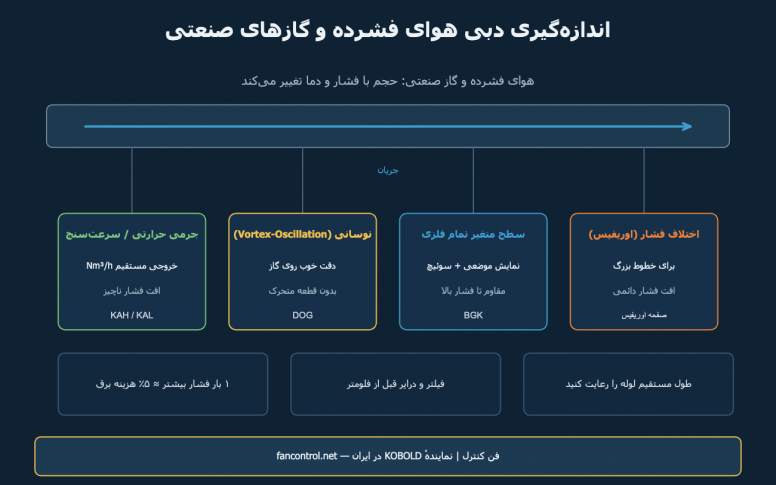

گزینههای عملی برای هوا و گاز
۱) فلومتر جرمی حرارتی و سرعتسنج هوا
اصل کار بر پایهٔ انتقال حرارت از یک المان گرمشده به جریان گاز است؛ هرچه گاز بیشتری عبور کند، حرارت بیشتری برده میشود. خروجی این خانواده مستقیماً جرمی (Nm³/h) است و نیازی به جبرانسازی ندارد. افت فشار آن عملاً صفر است — مزیتی جدی در هوای فشرده که هر بار افت فشار، هزینهٔ برق کمپرسور را بالا میبرد. برای خطوط هوا و کانالهای تهویه، سنسور سرعت هوا کوبولد KAH گزینهٔ اینزرشن و اقتصادی است. اصول این روش را در مقالهٔ فلومتر جرمی حرارتی و فلوسوئیچ کالریمتری کامل توضیح دادهایم.
۲) فلومتر نوسانی مخصوص گازها
در این روش جریان گاز درون یک محفظهٔ خاص به نوسان میافتد و فرکانس نوسان متناسب با دبی است. چون قطعهٔ متحرکی وجود ندارد، سایش و نگهداری تقریباً حذف میشود و برای گازهای صنعتی، بیوگاز و هوای ابزار دقیق مناسب است. فلومتر نوسانی گازها کوبولد DOG نمونهٔ شاخص این خانواده است و در نسخههای دارای جبرانسازی، خروجی نرمال ارائه میدهد.
۳) روتامتر تمام فلزی (سطح متغیر)
ساده، بدون نیاز به برق و با نمایش موضعی. برای پایش پیوستهٔ گاز پرژ، ازت، یا خطوط نمونهگیری بسیار رایج است. نسخهٔ تمام فلزی برای فشار و دمای بالا و گازهای خطرناک ساخته میشود؛ روتامتر تمام فلزی کوبولد BGK علاوه بر نشانگر عقربهای، امکان افزودن سوئیچ حد و خروجی ۴ تا ۲۰ میلیآمپر را دارد. جزئیات انتخاب این خانواده در راهنمای انتخاب روتامتر آمده است. توجه کنید که روتامتر گاز باید برای فشار کاری مشخص کالیبره شود.
۴) اختلاف فشار (اوریفیس، ونتوری، پیتوت)
برای خطوط بزرگ و دبیهای زیاد هنوز اقتصادیترین راه است، اما رابطهٔ ریشهٔ دوم باعث میشود رنجپذیری (Turndown) محدود بماند و افت فشار دائمی ایجاد کند. اگر این مسیر را انتخاب میکنید، حتماً ترانسمیتر فشار و دما را برای جبرانسازی به حلقه اضافه کنید. روش محاسبه و نکات نصب در اندازهگیری دبی با اختلاف فشار شرح داده شده است.
وقتی فقط «هست یا نیست» مهم است
برای حفاظت فن، کوره یا خط خنککاری لازم نیست دبی دقیق بدانید؛ کافی است قطع جریان تشخیص داده شود. فلوسوئیچ پدلی هوا کوبولد LPS-P با یک کنتاکت خشک این کار را انجام میدهد و هزینهٔ آن کسری از یک فلومتر است. مقایسهٔ انواع فلوسوئیچ را در مقالهٔ فلوسوئیچ پدلی ببینید.
چکلیست نصب که خطای اندازهگیری را نصف میکند
- بعد از درایر و فیلتر نصب کنید. قطرات آب و روغن، هم المان حرارتی را آلوده میکنند و هم عدد را جابهجا میکنند.
- طول مستقیم لوله را رعایت کنید: معمولاً ۱۰ تا ۱۵ برابر قطر قبل و ۵ برابر بعد از سنسور. زانویی نزدیک سنسور، پروفیل سرعت را به هم میریزد.
- سنسور اینزرشن را در عمق درست قرار دهید و جهت آن را مطابق فلش جریان تنظیم کنید؛ چند میلیمتر خطا در عمق، چند درصد خطا در عدد است.
- فشار کاری واقعی را اعلام کنید. فلومتر گاز بدون دانستن فشار خط قابل انتخاب نیست.
- هوای ابزار دقیق را تمیز نگه دارید؛ فیلتر رگلاتور هوا SMC IW215-02 برای تثبیت فشار خط ابزار دقیق و پوزیشنرها استفاده میشود.
جمعبندی
نیاز پیشنهاد پایش مصرف هوای فشرده و تفکیک بین سالنها فلومتر جرمی حرارتی / KAH گاز فرایندی با نیاز به دقت و بدون نگهداری فلومتر نوسانی DOG نمایش موضعی، بدون برق، فشار بالا روتامتر فلزی BGK خط بزرگ با بودجهٔ محدود اوریفیس + جبرانسازی P و T فقط حفاظت و اینترلاک فلوسوئیچ LPS-P برای خروجی و اتصال این تجهیزات به سیستم کنترل، مقالهٔ سیگنال ۴ تا ۲۰ میلیآمپر و پروتکل HART را هم بخوانید. کارشناسان فن کنترل با داشتن فشار خط، دما، قطر لوله و رنج دبی، مدل دقیق و کد سفارش را برای شما مشخص میکنند.
هوای فشرده گرانترین «سیال» کارخانه است؛ راندمان کمپرسور، نشتی خطوط و مصرف واقعی هر واحد تولیدی تنها زمانی قابل مدیریت است که دبی هوا و گاز اندازهگیری شود. اما اندازهگیری گاز با مایع فرق دارد: حجم گاز با فشار و دما تغییر میکند و اگر واحد اندازهگیری را اشتباه انتخاب کنید، عدد فلومتر هیچ معنایی نخواهد داشت.
m³/h یا Nm³/h؟ مهمترین نکتهای که نباید اشتباه شود
فلومترهای حجمی، حجم گاز را در شرایط کاری (فشار و دمای همان نقطه از خط) گزارش میکنند. اگر فشار خط از ۷ بار به ۵ بار برسد، همان مقدار مولکول گاز حجم بیشتری اشغال میکند و عدد فلومتر بالا میرود، بدون آنکه مصرف واقعی تغییر کرده باشد. به همین دلیل در هوای فشرده مبنای درست، متر مکعب نرمال (Nm³/h) یا دبی جرمی است:
QN = Qactual × (Pabs ÷ 1.013) × (273.15 ÷ (273.15 + T))
یعنی یک روتامتر یا اوریفیس بدون جبرانسازی فشار و دما، تنها وقتی درست است که خط دقیقاً در همان شرایط کالیبراسیون کار کند. دو راه وجود دارد: یا از فلومتری استفاده کنید که ذاتاً جرمی است، یا فشار و دما را جداگانه اندازه بگیرید و در PLC جبرانسازی کنید.
گزینههای عملی برای هوا و گاز
۱) فلومتر جرمی حرارتی و سرعتسنج هوا
اصل کار بر پایهٔ انتقال حرارت از یک المان گرمشده به جریان گاز است؛ هرچه گاز بیشتری عبور کند، حرارت بیشتری برده میشود. خروجی این خانواده مستقیماً جرمی (Nm³/h) است و نیازی به جبرانسازی ندارد. افت فشار آن عملاً صفر است — مزیتی جدی در هوای فشرده که هر بار افت فشار، هزینهٔ برق کمپرسور را بالا میبرد. برای خطوط هوا و کانالهای تهویه، سنسور سرعت هوا کوبولد KAH گزینهٔ اینزرشن و اقتصادی است. اصول این روش را در مقالهٔ فلومتر جرمی حرارتی و فلوسوئیچ کالریمتری کامل توضیح دادهایم.
۲) فلومتر نوسانی مخصوص گازها
در این روش جریان گاز درون یک محفظهٔ خاص به نوسان میافتد و فرکانس نوسان متناسب با دبی است. چون قطعهٔ متحرکی وجود ندارد، سایش و نگهداری تقریباً حذف میشود و برای گازهای صنعتی، بیوگاز و هوای ابزار دقیق مناسب است. فلومتر نوسانی گازها کوبولد DOG نمونهٔ شاخص این خانواده است و در نسخههای دارای جبرانسازی، خروجی نرمال ارائه میدهد.
۳) روتامتر تمام فلزی (سطح متغیر)
ساده، بدون نیاز به برق و با نمایش موضعی. برای پایش پیوستهٔ گاز پرژ، ازت، یا خطوط نمونهگیری بسیار رایج است. نسخهٔ تمام فلزی برای فشار و دمای بالا و گازهای خطرناک ساخته میشود؛ روتامتر تمام فلزی کوبولد BGK علاوه بر نشانگر عقربهای، امکان افزودن سوئیچ حد و خروجی ۴ تا ۲۰ میلیآمپر را دارد. جزئیات انتخاب این خانواده در راهنمای انتخاب روتامتر آمده است. توجه کنید که روتامتر گاز باید برای فشار کاری مشخص کالیبره شود.
۴) اختلاف فشار (اوریفیس، ونتوری، پیتوت)
برای خطوط بزرگ و دبیهای زیاد هنوز اقتصادیترین راه است، اما رابطهٔ ریشهٔ دوم باعث میشود رنجپذیری (Turndown) محدود بماند و افت فشار دائمی ایجاد کند. اگر این مسیر را انتخاب میکنید، حتماً ترانسمیتر فشار و دما را برای جبرانسازی به حلقه اضافه کنید. روش محاسبه و نکات نصب در اندازهگیری دبی با اختلاف فشار شرح داده شده است.
وقتی فقط «هست یا نیست» مهم است
برای حفاظت فن، کوره یا خط خنککاری لازم نیست دبی دقیق بدانید؛ کافی است قطع جریان تشخیص داده شود. فلوسوئیچ پدلی هوا کوبولد LPS-P با یک کنتاکت خشک این کار را انجام میدهد و هزینهٔ آن کسری از یک فلومتر است. مقایسهٔ انواع فلوسوئیچ را در مقالهٔ فلوسوئیچ پدلی ببینید.
چکلیست نصب که خطای اندازهگیری را نصف میکند
- بعد از درایر و فیلتر نصب کنید. قطرات آب و روغن، هم المان حرارتی را آلوده میکنند و هم عدد را جابهجا میکنند.
- طول مستقیم لوله را رعایت کنید: معمولاً ۱۰ تا ۱۵ برابر قطر قبل و ۵ برابر بعد از سنسور. زانویی نزدیک سنسور، پروفیل سرعت را به هم میریزد.
- سنسور اینزرشن را در عمق درست قرار دهید و جهت آن را مطابق فلش جریان تنظیم کنید؛ چند میلیمتر خطا در عمق، چند درصد خطا در عدد است.
- فشار کاری واقعی را اعلام کنید. فلومتر گاز بدون دانستن فشار خط قابل انتخاب نیست.
- هوای ابزار دقیق را تمیز نگه دارید؛ فیلتر رگلاتور هوا SMC IW215-02 برای تثبیت فشار خط ابزار دقیق و پوزیشنرها استفاده میشود.
جمعبندی
| نیاز | پیشنهاد |
|---|---|
| پایش مصرف هوای فشرده و تفکیک بین سالنها | فلومتر جرمی حرارتی / KAH |
| گاز فرایندی با نیاز به دقت و بدون نگهداری | فلومتر نوسانی DOG |
| نمایش موضعی، بدون برق، فشار بالا | روتامتر فلزی BGK |
| خط بزرگ با بودجهٔ محدود | اوریفیس + جبرانسازی P و T |
| فقط حفاظت و اینترلاک | فلوسوئیچ LPS-P |
برای خروجی و اتصال این تجهیزات به سیستم کنترل، مقالهٔ سیگنال ۴ تا ۲۰ میلیآمپر و پروتکل HART را هم بخوانید. کارشناسان فن کنترل با داشتن فشار خط، دما، قطر لوله و رنج دبی، مدل دقیق و کد سفارش را برای شما مشخص میکنند.
