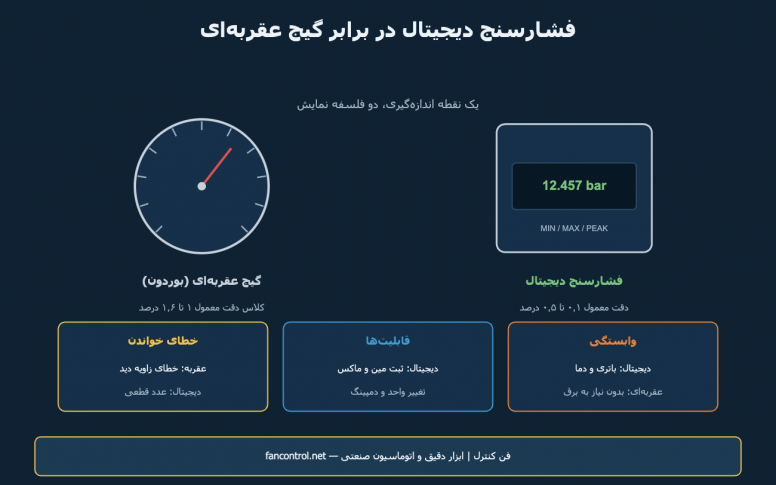

فشارسنج دیجیتال یا گیج عقربهای؟ دقت، کاربرد و انتخاب درست
گیج عقربهای بوردون بیش از یک قرن است که کار میکند و هنوز هم در بیشتر خطوط صنعتی دیده میشود. اما در سالهای اخیر فشارسنج دیجیتال بهسرعت جای آن را در کاربردهای دقیق و پرتابل گرفته است. کدامیک برای شما مناسب است؟ پاسخ به سه چیز بستگی دارد: دقت موردنیاز، شرایط محیط و اینکه چه کسی قرار است عدد را بخواند.
دقت: تفاوت واقعی کجاست؟
کلاس دقت گیج عقربهای صنعتی معمولاً ۱ تا ۱٫۶ درصد کل اسکیل است. یعنی روی یک گیج ۰ تا ۲۵ بار با کلاس ۱٫۶، خطای مجاز حدود ۰٫۴ بار است — چه در ۲ بار باشید چه در ۲۰ بار. فشارسنج دیجیتال صنعتی معمولاً در محدودهٔ ۰٫۱ تا ۰٫۵ درصد کار میکند و رزولوشن نمایش آن هم چند برابر بهتر است. به اینها خطای خواندن انسانی را اضافه کنید: در گیج عقربهای، زاویهٔ دید اپراتور (خطای پارالاکس) و تفسیر جای عقربه بین دو خط، خودش منبع خطاست. عدد دیجیتال این ابهام را حذف میکند.
نکتهٔ مهم در انتخاب رنج: فشار کاری معمول باید حدود دو سوم میانی اسکیل باشد. گیجی که همیشه در ۱۰ درصد ابتدای رنج کار میکند، عملاً دقتی ندارد. اصول انتخاب رنج، جنس و اتصال گیج را در راهنمای انتخاب گیج فشار صنعتی نوشتهایم.
چه کارهایی فقط از دیجیتال برمیآید؟
- ثبت کمینه و بیشینه: برای شکار ضربهٔ فشار و پیکهای گذرا که چشم اپراتور هرگز نمیبیند.
- تغییر واحد: جابهجایی بین بار، psi، کیلوپاسکال و متر ستون آب بدون تعویض دستگاه.
- دمپینگ قابل تنظیم: در خطوط پرنوسان، میانگینگیری قابل تنظیم است؛ در گیج عقربهای باید سراغ پرکردن با گلیسیرین رفت.
- خروجی سوئیچ یا آنالوگ: بعضی مدلها علاوه بر نمایش، کنتاکت آلارم یا خروجی ۴ تا ۲۰ میلیآمپر هم دارند.
- مرجع قابل حمل: یک فشارسنج دیجیتال دقیق، ابزار عالی برای صحهگذاری سریع گیجهای نصبشده است.
نمونههای متداول این خانواده فشارسنج دیجیتال باتریخور کوبولد MAN-SD، فشارسنج دیجیتال کوبولد MAN-SC و فشارسنج دیجیتال کوبولد MAN-LC هستند.
کجا هنوز عقربهای بهتر است؟
- نمایش دائمی بدون برق: گیج مکانیکی هیچوقت باتری تمام نمیکند. برای خطوط دائمکار و نقاط دورافتاده هنوز بهترین انتخاب است.
- دمای بالا و محیط سخت: نمایشگرهای LCD در دمای خیلی پایین کند و در دمای خیلی بالا آسیبپذیرند.
- هزینه: برای دهها نقطهٔ نمایش ساده، گیج مکانیکی مانند گیج فشار ویکا 232.50.100 یا گیج فشار بوردون کوبولد MAN-R منطقیتر است.
- روند لحظهای: جالب است اما واقعی: چشم انسان حرکت عقربه را سریعتر از تغییر عدد دیجیتال تفسیر میکند. برای دیدن «روند» در حین راهاندازی، عقربه هنوز برتری دارد.
فشارهای خیلی کم: کپسول بهجای بوردون
برای فشارهای میلیباری — مانند اختلاف فشار کوره، فشار کانال هوا یا مخازن کمفشار — المان بوردون حساسیت کافی ندارد و باید از المان کپسولی استفاده کرد. گیج فشار میلیباری ویکا 632.50 برای همین محدوده ساخته شده است. برای همین کاربرد نسخهٔ دیافراگمی مانند گیج فشار دیافراگمی کوبولد MAN-P هم گزینهٔ خوبی است، بهخصوص وقتی سیال رسوبگذار یا لزج باشد.
کالیبراسیون: مرجع را با مصرفی اشتباه نگیرید
یک فشارسنج دیجیتال صنعتی برای خواندن عالی است، اما دستگاه مرجع کالیبراسیون نیست. برای کالیبره کردن گیج و ترانسمیتر باید از کالیبراتور با گواهی معتبر مانند کالیبراتور فشار فلوک 718 استفاده کرد و نسبت دقت مرجع به دستگاه تحت آزمون معمولاً دستکم چهار به یک در نظر گرفته میشود. روش عملی این کار در کالیبراسیون ترانسمیتر فشار با فلوک 718 و فهرست ابزار لازم در کیف ابزار تکنسین ابزار دقیق آمده است.
جدول انتخاب سریع
کاربرد پیشنهاد نمایش دائمی روی خط گیج بوردون با کلاس مناسب تست و عیبیابی پرتابل فشارسنج دیجیتال ثبت ضربه و پیک فشار دیجیتال با حافظه MIN/MAX فشار میلیباری گیج کپسولی یا دیافراگمی خط پرلرزش گیج پرشده با گلیسیرین ارسال سیگنال به اتاق کنترل ترانسمیتر فشار اگر بهجای نمایش، به سیگنال نیاز دارید، راهنمای انتخاب ترانسمیتر فشار و اگر به یک تصمیم قطع و وصل نیاز دارید، مقالهٔ پرشر سوئیچ را ببینید. برای انتخاب مدل و رنج مناسب، با کارشناسان فن کنترل تماس بگیرید.
گیج عقربهای بوردون بیش از یک قرن است که کار میکند و هنوز هم در بیشتر خطوط صنعتی دیده میشود. اما در سالهای اخیر فشارسنج دیجیتال بهسرعت جای آن را در کاربردهای دقیق و پرتابل گرفته است. کدامیک برای شما مناسب است؟ پاسخ به سه چیز بستگی دارد: دقت موردنیاز، شرایط محیط و اینکه چه کسی قرار است عدد را بخواند.
دقت: تفاوت واقعی کجاست؟
کلاس دقت گیج عقربهای صنعتی معمولاً ۱ تا ۱٫۶ درصد کل اسکیل است. یعنی روی یک گیج ۰ تا ۲۵ بار با کلاس ۱٫۶، خطای مجاز حدود ۰٫۴ بار است — چه در ۲ بار باشید چه در ۲۰ بار. فشارسنج دیجیتال صنعتی معمولاً در محدودهٔ ۰٫۱ تا ۰٫۵ درصد کار میکند و رزولوشن نمایش آن هم چند برابر بهتر است. به اینها خطای خواندن انسانی را اضافه کنید: در گیج عقربهای، زاویهٔ دید اپراتور (خطای پارالاکس) و تفسیر جای عقربه بین دو خط، خودش منبع خطاست. عدد دیجیتال این ابهام را حذف میکند.
نکتهٔ مهم در انتخاب رنج: فشار کاری معمول باید حدود دو سوم میانی اسکیل باشد. گیجی که همیشه در ۱۰ درصد ابتدای رنج کار میکند، عملاً دقتی ندارد. اصول انتخاب رنج، جنس و اتصال گیج را در راهنمای انتخاب گیج فشار صنعتی نوشتهایم.
چه کارهایی فقط از دیجیتال برمیآید؟
- ثبت کمینه و بیشینه: برای شکار ضربهٔ فشار و پیکهای گذرا که چشم اپراتور هرگز نمیبیند.
- تغییر واحد: جابهجایی بین بار، psi، کیلوپاسکال و متر ستون آب بدون تعویض دستگاه.
- دمپینگ قابل تنظیم: در خطوط پرنوسان، میانگینگیری قابل تنظیم است؛ در گیج عقربهای باید سراغ پرکردن با گلیسیرین رفت.
- خروجی سوئیچ یا آنالوگ: بعضی مدلها علاوه بر نمایش، کنتاکت آلارم یا خروجی ۴ تا ۲۰ میلیآمپر هم دارند.
- مرجع قابل حمل: یک فشارسنج دیجیتال دقیق، ابزار عالی برای صحهگذاری سریع گیجهای نصبشده است.
نمونههای متداول این خانواده فشارسنج دیجیتال باتریخور کوبولد MAN-SD، فشارسنج دیجیتال کوبولد MAN-SC و فشارسنج دیجیتال کوبولد MAN-LC هستند.
کجا هنوز عقربهای بهتر است؟
- نمایش دائمی بدون برق: گیج مکانیکی هیچوقت باتری تمام نمیکند. برای خطوط دائمکار و نقاط دورافتاده هنوز بهترین انتخاب است.
- دمای بالا و محیط سخت: نمایشگرهای LCD در دمای خیلی پایین کند و در دمای خیلی بالا آسیبپذیرند.
- هزینه: برای دهها نقطهٔ نمایش ساده، گیج مکانیکی مانند گیج فشار ویکا 232.50.100 یا گیج فشار بوردون کوبولد MAN-R منطقیتر است.
- روند لحظهای: جالب است اما واقعی: چشم انسان حرکت عقربه را سریعتر از تغییر عدد دیجیتال تفسیر میکند. برای دیدن «روند» در حین راهاندازی، عقربه هنوز برتری دارد.
فشارهای خیلی کم: کپسول بهجای بوردون
برای فشارهای میلیباری — مانند اختلاف فشار کوره، فشار کانال هوا یا مخازن کمفشار — المان بوردون حساسیت کافی ندارد و باید از المان کپسولی استفاده کرد. گیج فشار میلیباری ویکا 632.50 برای همین محدوده ساخته شده است. برای همین کاربرد نسخهٔ دیافراگمی مانند گیج فشار دیافراگمی کوبولد MAN-P هم گزینهٔ خوبی است، بهخصوص وقتی سیال رسوبگذار یا لزج باشد.
کالیبراسیون: مرجع را با مصرفی اشتباه نگیرید
یک فشارسنج دیجیتال صنعتی برای خواندن عالی است، اما دستگاه مرجع کالیبراسیون نیست. برای کالیبره کردن گیج و ترانسمیتر باید از کالیبراتور با گواهی معتبر مانند کالیبراتور فشار فلوک 718 استفاده کرد و نسبت دقت مرجع به دستگاه تحت آزمون معمولاً دستکم چهار به یک در نظر گرفته میشود. روش عملی این کار در کالیبراسیون ترانسمیتر فشار با فلوک 718 و فهرست ابزار لازم در کیف ابزار تکنسین ابزار دقیق آمده است.
جدول انتخاب سریع
| کاربرد | پیشنهاد |
|---|---|
| نمایش دائمی روی خط | گیج بوردون با کلاس مناسب |
| تست و عیبیابی پرتابل | فشارسنج دیجیتال |
| ثبت ضربه و پیک فشار | دیجیتال با حافظه MIN/MAX |
| فشار میلیباری | گیج کپسولی یا دیافراگمی |
| خط پرلرزش | گیج پرشده با گلیسیرین |
| ارسال سیگنال به اتاق کنترل | ترانسمیتر فشار |
اگر بهجای نمایش، به سیگنال نیاز دارید، راهنمای انتخاب ترانسمیتر فشار و اگر به یک تصمیم قطع و وصل نیاز دارید، مقالهٔ پرشر سوئیچ را ببینید. برای انتخاب مدل و رنج مناسب، با کارشناسان فن کنترل تماس بگیرید.
