فلومتر ورتکس چیست؟ انتخاب اول برای اندازه‌گیری بخار و گاز

در اندازه‌گیری بخار، خیلی از فناوری‌های دبی‌سنجی یا اصلاً کار نمی‌کنند یا دوام نمی‌آورند: مغناطیسی به سیال رسانا نیاز دارد، توربینی قطعهٔ متحرکش در دما و سرعت بالا آسیب می‌بیند و اولتراسونیک با بخار اشباع میانهٔ خوبی ندارد. اینجاست که فلومتر ورتکس (گردابه‌ای) عملاً انتخاب اول صنعت است — هم برای بخار، هم برای گازها و بسیاری از مایعات تمیز.

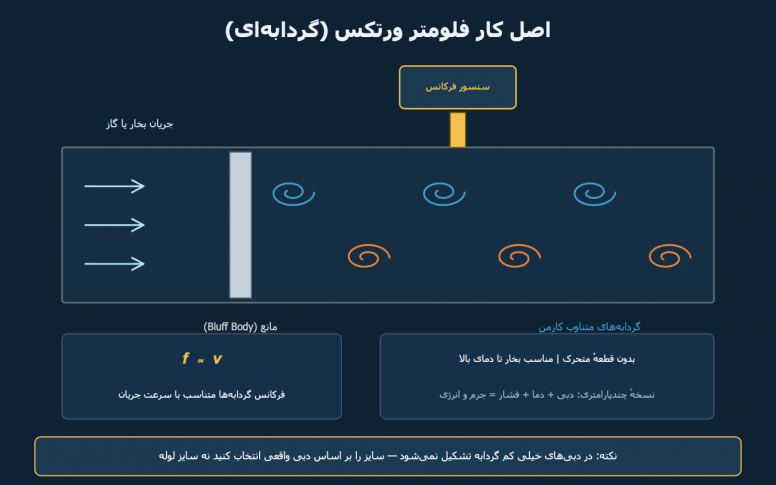

اصل کار به زبان ساده

وسط مسیر جریان، یک مانع پهن (Bluff Body) قرار گرفته است. وقتی سیال از دو طرف این مانع عبور می‌کند، پشت آن گردابه‌هایی به‌صورت متناوب از چپ و راست جدا می‌شوند — همان پدیده‌ای که پشت پایهٔ پل در رودخانه هم می‌بینید. نکتهٔ طلایی این است که فرکانس جدا شدن این گردابه‌ها با سرعت سیال متناسب است؛ یک سنسور پیزوالکتریک این نوسان‌ها را می‌شمارد و از روی فرکانس، دبی به دست می‌آید. نه قطعهٔ متحرکی در کار است و نه چیزی برای سایش.

چرا برای بخار عالی است

• تحمل دما و فشار: بدنهٔ تمام‌فلزی و سنسور بدون تماس متحرک، دمای بخار اشباع و سوپرهیت را تحمل می‌کند.
• رنج‌پذیری خوب: برخلاف اوریفیس که در دبی کم دقتش سقوط می‌کند، ورتکس در بازهٔ وسیعی از دبی خطی می‌ماند.
• نسخهٔ چندپارامتری: مدل‌هایی مثل فلومتر ورتکس چندپارامتری کوبولد DVE سنسور دما و فشار داخلی دارند و خودشان دبی جرمی و انرژی بخار را محاسبه می‌کنند — بدون فلوکامپیوتر جداگانه. برای کاربردهای عمومی‌تر هم کوبولد DVH گزینهٔ اقتصادی‌تر است.

محدودیت‌هایی که باید بدانید

1. دبی خیلی کم را نمی‌بیند: زیر یک سرعت حداقلی، گردابهٔ منظمی تشکیل نمی‌شود و خروجی به صفر می‌افتد. به همین دلیل سایز ورتکس را باید بر اساس دبی واقعی انتخاب کرد، نه سایز لوله — خیلی وقت‌ها یک سایز کوچک‌تر از لوله درست‌تر است.
2. لولهٔ مستقیم می‌خواهد: معمولاً حدود ۱۰ تا ۲۰ برابر قطر لوله قبل از فلومتر و ۵ برابر بعد از آن، تا پروفیل جریان منظم شود.
3. لرزش شدید خط می‌تواند نویز ایجاد کند؛ مدل‌های جدید جبران دارند ولی در طراحی ساپورت لوله دقت کنید.
4. سیال کثیف و دوفازی گزینهٔ مناسبی برایش نیست؛ برای دوغاب و مایعات پر ذره سراغ فلومتر مغناطیسی بروید.

ورتکس یا گزینه‌های دیگر؟

برای گازهای خشک و هوای فشرده در رنج‌های کم، فلومتر نوسانی کوبولد DOG و فلومتر جرمی حرارتی اندرس هاوزر ATT12 جایگزین‌های خوبی هستند؛ برای مدیریت انرژی آب گرم و سرد هم فلومتر انرژی حرارتی کوبولد KEC ساخته شده است. اگر دقت جرمی خیلی بالا لازم دارید، کوریولیس را ببینید و برای مرور کل خانوادهٔ فلومترهای کوبولد، راهنمای انتخاب فلومتر کوبولد را نوشته‌ایم.

برای انتخاب سایز درست، فشار و دمای بخار، دبی حداقل و حداکثر و قطر لوله را برای ما بفرستید: 021-88850346 و 021-88658508.
