فرایند تولید در ساخت مواد ساینده و فوق ساینده، نیازمند دوز دقیقی از رزین های با ویسکوزیته بالا (مثلا درحد 1500 cP) میباشد. این تصویر یک اسکید دوزینگ را برای چنین کاربردی نشان میدهد. هر اسکید شامل اجزای زیر است: (هرمورد با عدد مربوطه درشکل مشخص شده است)

1) مخزن اصلی
2)مخزن ثانویه با زنگ هشداردهنده برای موقعی که محتوی مخزن
 کم میشود،که همیشه محصول به میزان کافی و نیز عدم وجود هوا
در مدار را تضمین میکند
3) شیر دستی برای بستن مدار
4) پمپ پریستالتیک (پمپ غلطکی)
5) فلومتر چرخ دنده ای
6) سوئیچ فشار (جهت اطمینان در برابر فشار بالا)
7) شیر سه راهه (برای حالت دستی یا اتوماتیک عملیات)
8) لوله های خروجی برای جمع آوری دستی محصول

کار دستگاه:
در ویسکوزیته های بالاتر و بسته به نوسانات دما، پمپ پریستالتیک (پمپ جابجایی مثبت که شامل لوله انعطاف پذیر و غلتک می باشد که سیال را از یک طرف لوله به طرف دیگر آن انتقال میدهد) قادر به انتقال سیال به طور کامل نمیباشد. این به این معنی است که بخشی از سیال برمیگردد که در نتیجه منجر به خطا در میزان فلوی نمایشی میشود. علاوه بر این، فشارعملیاتی که توسط پمپ پریستالتیک بجهت سایز کوچک آن ایجاد میگردد، بسیار کم می باشد.
راه حل:
ما می توانیم فلومتر چرخ دنده ای مدل DON با برش ویژه ای در روتورهای آن را ارائه دهیم که  قادر خواهد بود افت فشار تا 50٪ را کاهش دهد.
با انتخاب خروجی پالس دوگانه که به صورت اختیاری موجود میباشد، دو خروجی پالس "A" و "B" را فراهم می کند، به طوری که می توان میزان فلوی خالص یعنی تفاضل A و B یعنی "A-B" را به درستی توسط PLC محاسبه نمود. فلوی خالص را نیز می توان با استفاده از نمایشگر الکترونیکی مدلZOK- Z3  با استفاده از یک تبادلگر پالس هم محاسبه کرد . با استفاده از این ویژگیها، میتوانیم تمامی مشکلات مربوط به این کاربرد را حل کنیم و فرایند دوزینگ را برای رزین ها به خوبی انجام دهیم که باعث بهبود تکرارپذیری و کیفیت تمام شده ساینده ها میشود.

فلومترهای چرخ دنده ای مدل DON ، برای اندازه گیری میزان مصرف سوخت در موتورهای دیزلی با استفاده از دو ورودی فلو و تنظیم "A-B" (تفاضل میزان فلوی ورودی به موتور دیزل یعنی "A” و میزان فلوی برگشتی از موتور دیزل یعنی "B”) مورد استفاده قرار میگیرد. برای این منظور، یک جفت فلومترمدلDON  با یک عدد نمایشگر دیجیتالی مدل ZOK-Z3 استفاده می گردد تا میزان خالص مصرف سوخت را نشان دهد. کاربرد این سیستم برای فراساحل هم میباشد، چراکه این سیستم اندازه گیری میزان مصرف سوخت، به طور موثری در موتورهای دیزلی کشتی ها و شناورهای کوچک نیز به اجرا درآمده است. مثلا در یک مورد، یک جفت فلومتر از جنس استنلس استیل ( مدلDON-215 برای فلوی تا 550 لیتر در ساعت برای هر فلومتر) و یک عدد نمایشگر دیجیتالی مدل ZOK-Z3 را برای هر موتور استفاده کردیم.
از آنجا که وجود فلومتر یا فیلتر(استرینر)
در خط اصلی ممکن است اختلاف فشار
بالایی را ایجاد کند که منجر به کاهش
 سوخت رسانی به موتورگردد، لذا یک
 شیر تخلیه فشار در لوله "بای پس
" (لوله ی کنار گذر) برای جلوگیری از
این امر استفاده می گردد. فشار ورودی
 بالا، شیر تخلیه فشار را باز می کند و
 این اطمینان را ایجاد می کند که یک
میزان ثابتی از سوخت وارد موتور دیزل شود. در برخی موارد،انتخاب گزینه "خروجی پالس" ممکن است به مشتری نیز پیشنهاد گردد.با نصب این سیستم، دریانوردان و ماهیگیران در حال حاضر قادر به نظارت بر میزان مصرف واقعی سوخت خود در هر لحظه هستند و طبق آن، سرعت کشتی را بهینه می کنند. به طور کلی، بازگشت سرمایه ظرف یک ماه امکانپذیر است.

مهندس ارشد ابزاردقیق سعید اشرف

author : Saeed Ashraf

linkedin.com/in/saeed-ashraf-416428b9

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.

داستان‌های موفقیت فن کنترل — شمارهٔ ۴. این‌بار سراغ یوتیلیتی می‌رویم: شبکهٔ آب یک مجموعهٔ صنعتی با خطوط انتقال از جنس GRP (کامپوزیت فایبرگلاس) و فولاد، که مدیریتش می‌خواست بداند هر خط واقعاً چقدر آب می‌برد — بدون بریدن لوله، بدون توقف، و بدون هزینهٔ حفر و فلنج‌کاری روی خطوط بزرگ. راه‌حل، فلوترانسمیترهای اولتراسونیک کلمپ‌آن بود؛ اما نصب روی GRP داستان خودش را دارد.

مشکل: خطوطی که نمی‌شد برید

مجموعه چند خط اصلی داشت — بعضی GRP، بعضی فولادی — که سال‌ها بدون هیچ فلومتری کار کرده بودند؛ مصرف بخش‌ها تخمینی بود، بالانس آب شبکه بسته نمی‌شد و اختلاف بین آب خریداری‌شده و مصرف ثبت‌شده هر ماه بحث می‌ساخت. نصب فلومتر اینلاین (مگ‌متر یا توربینی) یعنی تخلیهٔ خط، برش، فلنج، بای‌پس و چند روز توقف برای هر نقطه — و روی GRP، برش و اتصال مجدد کار تخصصی و پرریسکی است. پس سال‌ها «بعداً» مانده بود.

راه‌حل: اندازه‌گیری از بیرون لوله

فلومتر اولتراسونیک کلمپ‌آن دو ترنسدیوسر روی سطح بیرونی لوله می‌بندد و از اختلاف زمان عبور موج در جهت جریان و خلاف آن، سرعت سیال را می‌سنجد؛ با قطر و ضخامت لوله، دبی حجمی به دست می‌آید. نه برشی، نه توقفی، نه تماسی با سیال. فن کنترل برای این پروژه فلوترانسمیتر اولتراسونیک KOBOLD DUC را پیشنهاد داد: ترانسمیتر ثابت با ترنسدیوسرهای کلمپ‌آن برای طیف وسیعی از قطرها، خروجی ۴-۲۰ میلی‌آمپر و پالس، مناسب آب تمیز و نیمه‌تمیز، با نسبت قیمت به کارایی بسیار خوب برای پایش یوتیلیتی. برای نقاط اندازه‌گیری تجاری با دقت بالاتر، Prosonic Flow W 400 اندرس هاوزر هم روی میز بود.

GRP؛ لوله‌ای که موج را دوست ندارد

نکتهٔ فنی این پروژه همین‌جاست. لولهٔ فولادی برای کلمپ‌آن ایده‌آل است: سرعت صوت معلوم، دیوارهٔ همگن. اما GRP لایه‌لایه است، ضخامت دیواره‌اش در طول لوله یکنواخت نیست و صوت را بیشتر تضعیف می‌کند؛ نصب «کتابی» روی آن معمولاً سیگنال ضعیف و عدد ناپایدار می‌دهد. تیم فنی فن کنترل سه کار کرد: ضخامت‌سنجی واقعی دیواره در محل نصب با ضخامت‌سنج اولتراسونیک (به‌جای عدد کاتالوگ)؛ انتخاب حالت نصب V یا Z بسته به قطر و تضعیف سیگنال (روی GRP قطر بزرگ، حالت Z با ترنسدیوسرهای دو طرف لوله سیگنال به‌مراتب بهتری داد)؛ و آماده‌سازی سطح — سنباده‌زدن لایهٔ بیرونی، ژل کوپلینگ مناسب و بست‌های محکم تا کوپلینگ در گرما و سرما ثابت بماند. برای هر نقطه، کیفیت سیگنال و پایداری قرائت پیش از تحویل ثبت شد.

مسیر مستقیم؛ قانونی که نمی‌شود دور زد

کلمپ‌آن سرعت را روی یک مسیر می‌سنجد و فرض می‌کند پروفیل جریان کامل است؛ بعد از زانو و شیر این فرض غلط است. نقاط نصب با حداقل ده قطر مستقیم بالادست و پنج قطر پایین‌دست انتخاب شد؛ جایی که ممکن نبود، نصب نزدیک‌تر به شرایط ایده‌آل جابه‌جا شد و اثر آن با اندازه‌گیری مقایسه‌ای کنترل شد. لولهٔ همیشه پر هم شرط لازم است — در خطوط ثقلی، نقطهٔ پایین مسیر انتخاب شد.

نتیجه برای مشتری

برای اولین بار، دبی هر خط اصلی به‌صورت پیوسته و بدون یک ساعت توقف روی مانیتور یوتیلیتی نشست؛ بالانس آب شبکه بسته شد و اختلاف خرید/مصرف به یک عدد قابل ردیابی تبدیل شد؛ مصرف غیرعادی هر بخش دیگر در «تخمین» گم نمی‌شود؛ و مدیریت برای پروژه‌های بعدی (پایش پمپ‌ها، کاهش هدررفت) داده‌ای واقعی در دست دارد — همان ادبیات مدیریت شبکهٔ آب و مدیریت مصرف که در مقالات قبلی گفته‌ایم. هزینهٔ کل، کسری از نصب اینلاین روی همان تعداد نقطه بود.

از سیگنال تا داشبورد

هر ترانسمیتر DUC با خروجی آنالوگ و پالس به ثبات مرکزی یوتیلیتی وصل شد؛ سیم‌کشی حلقه‌ها مطابق راهنمای سیم‌کشی ۴-۲۰ میلی‌آمپر (تغذیهٔ ۲۴ ولت، ارت یک‌نقطه‌ای، کابل شیلددار) انجام شد تا نویز پمپ‌خانه روی قرائت ننشیند. پالس‌ها به توتالایزر می‌رود و مصرف تجمعی هر خط برای گزارش ماهانه ثبت می‌شود؛ همان ساختاری که در پایش مصرف یوتیلیتی برای هوا و بخار هم پیاده می‌کنیم. اگر بعداً بخواهید فشار و دمای خط را هم کنار دبی داشته باشید، ترانسمیتر فشار (مثل Cerabar) روی همان ثبات می‌نشیند و شاخص‌های پمپ — دبی در برابر فشار — برای حفاظت پمپ آماده می‌شود.

کلمپ‌آن یا مگ‌متر؟ پاسخ صادقانه

برای کنتور تجاری و دقت زیر یک درصد، مگ‌متر اینلاین همچنان استاندارد است و فن کنترل آن را برای نقاط تحویل توصیه می‌کند. کلمپ‌آن جای خودش را دارد: خطوطی که نمی‌شود برید، خطوط بزرگ، نصب موقت یا مرحله‌ای، پایش داخلی و ممیزی. بسیاری از پروژه‌ها با کلمپ‌آن شروع می‌کنند، نقاط پرمصرف را پیدا می‌کنند و بعد در توقف برنامه‌ریزی‌شده، فقط همان‌جا مگ‌متر می‌گذارند — راهبردی که هزینه را نصف می‌کند.

یک گزینهٔ میانی هم به‌تازگی به سبد فن کنترل اضافه شده: فلومتر مغناطیسی الحاقی KROHNE DWM 2000 که با یک حفرهٔ کوچک (hot-tap) روی خط نصب می‌شود و دقتی بین کلمپ‌آن و مگ‌متر کامل دارد — برای خطوط بزرگ که مگ‌متر تمام‌قطر توجیه اقتصادی ندارد. برای نقاط اندازه‌گیری دائمی و بدون برق شهری هم WATERFLUX 3070 C کرونه (مگ‌متر باتری‌خور) گزینهٔ مناسبی است.

پرسش پرتکرار: روی لولهٔ قدیمی با رسوب داخلی هم جواب می‌دهد؟

رسوب یکنواخت نازک معمولاً مشکلی نیست، اما رسوب ضخیم و ناهمگن هم سیگنال را تضعیف می‌کند و هم قطر مؤثر را کم می‌کند (خطای سیستماتیک). راه‌حل: ضخامت‌سنجی و در صورت امکان بازرسی داخلی، تصحیح قطر مؤثر و مقایسه با یک مرجع (مثلاً پرشدن مخزن معلوم) هنگام راه‌اندازی. برای لوله‌های پلیمری (PE، PVC) نصب ساده‌تر از GRP است؛ برای لوله‌های چدنی پوشش‌دار، آماده‌سازی سطح حرف اول را می‌زند. برای گازها و هوای فشرده هم اولتراسونیک نسخهٔ مخصوص خود را دارد — مقالهٔ اندازه‌گیری هوای فشرده را ببینید — و اگر سیال شما امولسیون یا دوغاب است، به‌جای کلمپ‌آن، سراغ داستان کوریولیس بروید.

پروژهٔ شما چه شکلی است؟

برای مشاوره بفرستید: جنس، قطر و ضخامت لوله، سیال و دما، دبی تقریبی، طول مستقیم موجود و اینکه پایش داخلی می‌خواهید یا کنتور تجاری. فن کنترل نصب و راه‌اندازی کلمپ‌آن را با ثبت کیفیت سیگنال هر نقطه انجام می‌دهد. سبد کوبولد را در راهنمای برند KOBOLD، راهکارهای حفاظت پمپ و تصفیه‌خانه و نقشهٔ کامل فروشگاه را در A تا Z ببینید. فلوترانسمیترهای اولتراسونیک کلمپ‌آن KOBOLD DUC و Prosonic Flow را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید — همراه با نصب روی GRP، فولاد و پلیمر.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.

داستان‌های موفقیت فن کنترل — شمارهٔ ۳. بعد از مخازن نشاسته و امولسیون پتروشیمی، این‌بار داستان یک میکسر در واحد تولید رنگ و رزین است: مخزنی با هم‌زن پرقدرت که در هر بچ، لایه‌ای ضخیم از کف روی سطح می‌ساخت — و هر سنسور سطحی که تا آن روز امتحان شده بود، یا کف را «سطح» می‌دید یا اصلاً چیزی نمی‌دید. راه‌حل نهایی، رادار ۸۰ گیگاهرتز بود؛ اما مسیر رسیدن به آن، درس‌های بیشتری دارد.

مشکل: سطحی که زیر کف پنهان بود

در میکسر رزین، مواد با هم‌زن پرسرعت و افزودن سورفکتانت‌ها ترکیب می‌شوند و سطح مایع زیر ده‌ها سانتی‌متر کف ناپایدار می‌رود. سنسور اولتراسونیک قبلی، صدا را از روی کف برمی‌گرداند یا در کف خفه می‌شد و سیگنال قطع می‌کرد؛ عدد بین «پر» و «خطا» می‌پرید. اپراتورها برای جلوگیری از سرریز، بچ را کوچک‌تر می‌گرفتند و شارژ مواد را با چشم و زمان‌سنجی انجام می‌دادند. نتیجه: ظرفیت بلااستفادهٔ میکسر، دوزینگ ناپایدار، و چند سرریز پرهزینه در سال که هر بار تمیزکاری، ضایعات و توقف به همراه داشت.

گزینه‌هایی که رد شدند — و چرا

اولتراسونیک (مثل Prosonic FMU90) در مخازن باز و آرام عالی است، اما کف صوت را جذب می‌کند و بخار حلال سرعت صوت را تغییر می‌دهد؛ اینجا محکوم به شکست بود. هیدرواستاتیک (Waterpilot/Deltapilot) کف را نمی‌بیند، اما رزین چسبنده دیافراگم را می‌پوشاند و دانسیتهٔ بچ‌ها متفاوت بود — همان دردسر داستان نشاسته. رادار هدایت‌شده با میله داخل میکسر، با هم‌زن و مواد چسبنده سازگار نبود. می‌ماند رادار غیرتماسی — اما نه هر راداری.

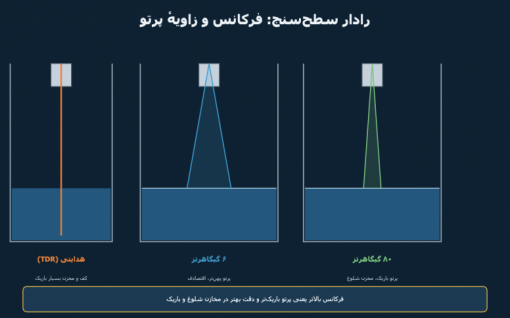

راه‌حل: رادار ۸۰ گیگاهرتز

رادارهای نسل قدیم (۶ و ۲۶ گیگاهرتز) پرتوی پهن دارند و در میکسر کوچک، پره‌های هم‌زن، دیواره و نازل‌ها را هم می‌بینند؛ کف را هم بسته به چگالی‌اش گاهی به‌عنوان سطح می‌گیرند. رادار ۸۰ گیگاهرتز با زاویهٔ پرتو باریک (چند درجه) از یک نازل کوچک، مستقیم به سطح مایع نگاه می‌کند و انعکاس‌های جانبی را از دست می‌دهد؛ حساسیت بالای آن سیگنال ضعیف‌تر را از پشت لایهٔ کف تشخیص می‌دهد و آنتن کپسوله‌شده‌اش با مواد چسبنده و بخار حلال کنار می‌آید. دو گزینهٔ ردهٔ اول در سبد فن کنترل روی میز رفت: Endress+Hauser Micropilot FMR62B و خانوادهٔ VEGAPULS 6x وگا (VEGAPULS 61 نسخهٔ عمومی همین خانواده است). هر دو مدل ۸۰ گیگاهرتز هستند؛ KROHNE OPTIWAVE 7500 C (۸۰ گیگاهرتز، مخازن کوچک و باریک) و OPTIWAVE 7400 C (مخصوص مایعات خورنده و همزن‌دار) هم اخیراً به همین سبد اضافه شده‌اند و برای این نوع میکسر گزینهٔ چهارم و پنجم به‌حساب می‌آیند. مشتری بر اساس استاندارد کارخانه و زمان تحویل انتخاب کرد؛ نصب روی همان نازل اولتراسونیک قبلی با یک فلنج تبدیل انجام شد — بدون سوراخ‌کاری جدید.

راه‌اندازی؛ جایی که پروژه‌ها می‌برند یا می‌بازند

رادار را «نصب کن و برو» نکردیم. سه کار تفاوت ساخت: نقشه‌برداری انعکاس‌ها (mapping) با مخزن خالی تا پره‌ها و نازل‌ها به‌عنوان اکوی ثابت حذف شوند؛ هم‌راستایی نازل دور از محور هم‌زن و ورودی مواد؛ و تنظیم الگوریتم اولین اکو و دمپینگ برای سطح متلاطم. بعد از این تنظیم‌ها، رادار در بدترین شرایط بچ (هم‌زن روشن، کف در اوج) سطح مایع را پایدار گزارش کرد. برای ایمنی نهایی، مستقل از رادار، لول سوئیچ لرزشی Liquiphant FTL51 در نقطهٔ حداکثر نصب شد که به کف حساس نیست و فقط با مایع تحریک می‌شود — اینترلاک سرریز واقعی.

نتیجه برای مشتری

سطح واقعی مایع زیر کف، به‌صورت پیوسته و پایدار در اختیار PLC قرار گرفت؛ شارژ مواد به‌جای زمان‌بندی و چشم، بر اساس سطح واقعی خودکار شد و اندازهٔ بچ به ظرفیت اسمی میکسر رسید؛ سرریز با اینترلاک دولایه (رادار + سوئیچ) حذف شد؛ و تیم نگهداری از چرخهٔ «پاک‌کردن سنسور اولتراسونیک هر هفته» خلاص شد، چون آنتن رادار با مواد تماس ندارد و به رسوب حساس نیست. قرائت‌ها با ۴-۲۰ میلی‌آمپر و HART منتقل می‌شود و پیکربندی از راه دور امکان‌پذیر است.

این راه‌حل به درد کجا می‌خورد؟

هر جا کف، بخار، هم‌زن یا مواد چسبنده داشته باشید: میکسرهای رنگ و رزین، راکتورهای پلیمری، مخازن سورفکتانت و شوینده، تخمیر در غذایی و دارویی، مخازن لجن و شیمیایی در تصفیه‌خانه‌ها. برای مخازن بلند و آرام، رادارهای معمولی (مقالهٔ رادار) همچنان اقتصادی‌ترند؛ ۸۰ گیگاهرتز را برای شرایط سخت نگه دارید — اما وقتی شرایط سخت است، صرفه‌جویی روی فرکانس، گران‌ترین تصمیم پروژه است.

چرا نه اختلاف فشار؟ حساب سادهٔ هزینه

گاهی پیشنهاد می‌شود میکسر را با اختلاف فشار یا هیدرواستاتیک بگیرند چون «کف را نمی‌بیند». درست است، اما در میکسر رزین سه هزینهٔ پنهان دارد: پوشش‌گرفتن دیافراگم با رزین و نیاز به تمیزکاری در هر بچ، وابستگی به دانسیتهٔ بچ که با هر فرمول عوض می‌شود، و نازل پایین مخزن که در محصول چسبنده نقطهٔ گرفتگی است. رادار از بالا، بدون تماس، همهٔ این سه را حذف می‌کند؛ اختلاف قیمت اولیه در چند بچ اول با حذف تمیزکاری و توقف جبران می‌شود. نتیجهٔ مقایسهٔ ما برای این مشتری همین بود.

پرسش پرتکرار: رادار ۸۰ گیگاهرتز در بخار حلال و مواد قابل اشتعال؟

بله — هر دو خانواده در نسخه‌های Ex (ذاتاً ایمن یا ضدانفجار) عرضه می‌شوند و رادار به ترکیب اتمسفر بالای مخزن حساسیت ندارد؛ فقط باید مطمئن شد ثابت دی‌الکتریک مادهٔ شما برای انعکاس کافی است (برای اکثر رزین‌ها، رنگ‌ها و محلول‌های آبی مشکلی نیست؛ برای حلال‌های کاملاً غیرقطبی مشورت کنید). گواهی‌ها و مستندات را هنگام سفارش دریافت می‌کنید؛ مفاهیم Zone و Ex d/Ex i را در مقالهٔ تجهیزات ضدانفجار ساده توضیح داده‌ایم و سیم‌کشی حلقهٔ ذاتاً ایمن در راهنمای سیم‌کشی ۴-۲۰ میلی‌آمپر آمده است.

پروژهٔ شما چه شکلی است؟

برای مشاوره بفرستید: ابعاد میکسر و ارتفاع کف احتمالی، نوع هم‌زن، مواد و دمای بچ، نازل‌های موجود بالای مخزن و سیستم کنترل. فن کنترل، مثل این پروژه، اول از تجهیز موجود مشتری دفاع می‌کند و فقط وقتی فیزیک اجازه نمی‌دهد، تعویض پیشنهاد می‌دهد. سبد کامل سطح‌سنجی در نقشهٔ A تا Z و راهنمای خانوادهٔ سطح‌سنج‌های اندرس در مقالهٔ Liquiphant و Soliphant. رادارهای ۸۰ گیگاهرتز اندرس هاوزر و وگا را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید — همراه با راه‌اندازی و نقشه‌برداری انعکاس‌ها در محل.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.

داستان‌های موفقیت فن کنترل — شمارهٔ ۱. در این سری، پروژه‌های واقعی‌ای را روایت می‌کنیم که تیم فنی فن کنترل در آن‌ها یک مشکل ملموس اندازه‌گیری را حل کرده است؛ بدون نام مشتری، اما با تمام جزئیات فنی که برای شما قابل استفاده است. داستان اول از یک کارخانهٔ نشاسته و گلوکز شروع می‌شود: مخازن بلند ۱۰ تا ۱۵ متری، سیالی که هر ساعت غلظتش تغییر می‌کند، و ترانسمیترهایی که هر روز عددی متفاوت از «واقعیت» نشان می‌دادند.

مشکل: مخزن پر بود، ترانسمیتر می‌گفت نیمه

واحد نشاسته‌سازی، آب و سوسپانسیون نشاسته را در چند مخزن عمودی بلند ذخیره و بین مراحل فرایند جابه‌جا می‌کند. سطح این مخازن با ترانسمیتر هیدرواستاتیک نصب‌شده در کف اندازه‌گیری می‌شد — روشی درست و رایج برای آب. اما هیدرواستاتیک، سطح را نمی‌بیند؛ فشار ستون سیال را می‌بیند و با یک دانسیتهٔ فرضی به ارتفاع ترجمه می‌کند. وقتی مخزن یک روز آب تقریباً خالص دارد و روز بعد سوسپانسیون غلیظ نشاسته با دانسیتهٔ به‌مراتب بالاتر، همان فشار به دو ارتفاع کاملاً متفاوت ترجمه می‌شود. نتیجه در عمل: در مخزن ۱۲ متری، خطای سطح به‌راحتی به بیش از یک متر می‌رسید — ترانسمیتر «۸۰ درصد» می‌گفت و مخزن سرریز می‌کرد، یا «۳۰ درصد» می‌گفت و پمپ خشک کار می‌کرد.

هزینهٔ پنهان یک عدد غلط

اپراتورها راه‌حل خودشان را پیدا کرده بودند: قرائت را «تجربی» تصحیح می‌کردند، برای ایمنی مخزن را زیر ظرفیت نگه می‌داشتند و پمپ‌ها را زودتر خاموش می‌کردند. یعنی ظرفیت واقعی ذخیره‌سازی کمتر از ظرفیت اسمی، موجودی‌گیری مواد غیرقابل‌اعتماد، و هر سرریز یعنی هدررفت نشاسته و آب، شست‌وشوی محوطه و توقف. کنترل خودکار روی این سیگنال هم عملاً غیرممکن بود؛ همان چیزی که در راهنمای سطح‌سنج‌های اندرس هاوزر بارها گفته‌ایم: ابزاری که به آن اعتماد ندارید، بدتر از نداشتن ابزار است، چون تصمیم‌ها را روی عدد غلط می‌سازد.

تشخیص: مسئله سنسور نبود، فیزیک بود

در بازدید فنی، اول همان کاری را کردیم که همیشه توصیه می‌کنیم: ترانسمیترها را با کالیبراتور مرجع (مقالهٔ کالیبراتورها) چک کردیم. همه سالم بودند و دقیق فشار می‌خواندند. خطا از سنسور نبود؛ از فرض ثابت‌بودن دانسیته بود. با نمونه‌گیری از چند مخزن در ساعات مختلف، دامنهٔ تغییر دانسیته مستند شد و روشن شد که هیچ تنظیم و کالیبراسیونی نمی‌تواند این خطا را حذف کند. سه راه پیش رو بود که هر سه را روی میز گذاشتیم — و جالب اینکه جواب برای همهٔ مخازن یکی نبود.

راه‌حل اول: رادار غیرتماسی، مستقل از دانسیته

برای مخازن اصلی سوسپانسیون، جواب قطعی رادار غیرتماسی بود: رادار زمان رفت‌وبرگشت موج تا سطح را می‌سنجد و به دانسیته، دما و غلظت هیچ کاری ندارد؛ با سیال هم تماس ندارد، پس رسوب نشاسته و بهداشت فرایند غذایی هم مشکلی ایجاد نمی‌کند. دو گزینهٔ ردهٔ اول در سبد فن کنترل پیش پای مشتری گذاشته شد — Micropilot FMR57 اندرس هاوزر و VEGAPULS 61 وگا — که هر دو برای مخزن ۱۵ متری با ذخیرهٔ کافی رنج دارند و روی نازل بالای مخزن، بدون توقف طولانی، نصب می‌شوند. نکتهٔ مهندسی: محل نازل باید از دیوارهٔ مخزن، نردبان داخلی و ورودی سیال فاصله داشته باشد تا انعکاس‌های مزاحم شکل نگیرد؛ همین جزئیات، تفاوت رادارِ «کار می‌کند» و رادارِ «هر هفته آلارم می‌دهد» است. اخیراً رادار ۲۴ گیگاهرتز KROHNE OPTIWAVE 5400 C هم به سبد فن کنترل اضافه شده و گزینهٔ سوم برای همین دسته از مخازن فرایندی است.

راه‌حل دوم: هیدرواستاتیک با جبران دانسیته

در مخازنی که تعویض کامل ابزار توجیه اقتصادی نداشت یا نازل بالایی مناسب رادار وجود نداشت، هیدرواستاتیک را حفظ کردیم اما فیزیک را درست کردیم: به‌جای یک سنسور، دو نقطهٔ فشار در دو ارتفاع معلوم. اختلاف فشار دو نقطه با فاصلهٔ ثابتشان، دانسیتهٔ لحظه‌ای سیال را می‌دهد و با همان دانسیته، فشار سنسور کف به ارتفاع واقعی ترجمه می‌شود — محاسبه‌ای ساده در PLC که خطای دانسیته را از ریشه حذف می‌کند. ابزار این روش، Deltapilot FMB70 با دیافراگم سرامیکی مقاوم به رسوب و Cerabar S PMC71 بود؛ منطق آن هم همانی است که در مقالهٔ اختلاف فشار توضیح داده‌ایم. هدیهٔ جانبی این روش: دانسیتهٔ سیال هم به‌صورت زنده در اختیار اتاق کنترل قرار گرفت — عددی که خودش برای پایش غلظت نشاسته ارزش فرایندی دارد.

راه‌حل سوم: رادار هدایت‌شده برای مخازن شلوغ

یک گروه از مخازن هم‌زن داشت و سطحشان کف و تلاطم؛ برای رادار آزاد شرایط ایده‌آل نیست. اینجا رادار هدایت‌شده پیشنهاد شد: موج روی یک میله یا کابل داخل مخزن حرکت می‌کند، از کف و تلاطم کم اثر می‌گیرد و باز هم مستقل از دانسیته کار می‌کند. برای حفاظت نهایی در برابر سرریز، مستقل از سیستم اندازه‌گیری، لول سوئیچ لرزشی Liquiphant FTL51 در نقطهٔ حداکثر نصب شد — همان اصل «اندازه‌گیری پیوسته + سوئیچ حفاظتی جدا» که در استانداردهای ایمنی مخازن توصیه می‌شود.

نتیجه برای مشتری

سطح واقعی مخازن، در حد سانتی‌متر و مستقل از غلظت، برای اولین بار روی مانیتور اتاق کنترل نشست. سرریز و خشک‌کارکردن پمپ با اینترلاک‌های سطح بالا/پایین حذف شد؛ پمپ‌ها روی سیگنال قابل‌اعتماد به کنترل خودکار رفتند و قرائت دستی از برنامه حذف شد؛ ظرفیت اسمی مخازن قابل استفاده شد و موجودی‌گیری نشاسته و آب برای برنامه‌ریزی تولید معتبر شد — یعنی کاهش هدررفت ماده و آب، همان هدفی که در مقالهٔ مدیریت مصرف دنبالش هستیم. سیگنال‌ها با ۴-۲۰ میلی‌آمپر و HART به PLC رفت و داده‌های عیب‌یابی سنسورها هم در دسترس تیم نگهداری قرار گرفت.

درس‌های این پروژه برای صنایع دیگر

این داستان مخصوص نشاسته نیست. هر جا دانسیته تغییر می‌کند — شربت و ملاس در قند، خمیر و دوغاب در کاغذسازی و سیمان، لجن در تصفیه‌خانه، محلول‌های با غلظت متغیر در پتروشیمی و دارویی — هیدرواستاتیک تک‌نقطه‌ای عدد سطح را با خطای دانسیته آلوده می‌کند. قاعدهٔ سرانگشتی ما: اگر دانسیته بیش از چند درصد تغییر می‌کند، یا رادار بگذارید، یا دانسیته را هم اندازه بگیرید. برای فرایندهایی که دانسیتهٔ دقیق خط لوله هم لازم است، فلومتر کوریولیس Promass F 300 هم‌زمان دبی جرمی و دانسیته را می‌دهد — جزئیات در مقالهٔ کوریولیس. و اگر ارتفاع ستون آب در چاه مسئلهٔ شماست، داستان اندازه‌گیری سطح چاه‌های عمیق را بخوانید.

پرسش پرتکرار: چرا از اول رادار نگذاشتند؟

چون در زمان طراحی، مخزن «مخزن آب» بود و هیدرواستاتیک انتخاب درست و اقتصادی‌ای بود؛ فرایند بعدها تغییر کرد و ابزار با آن تغییر نکرد. این الگو در اکثر کارخانه‌های ایران تکرار می‌شود: ابزار دقیق برای فرایند روز اول انتخاب شده و امروز فرایند چیز دیگری است. بازبینی دوره‌ای «آیا فرض‌های اندازه‌گیری هنوز برقرارند؟» ارزان‌ترین کار نگهداری است — و کاری است که در بازدیدهای فنی فن کنترل بدون هزینه انجام می‌دهیم.

پروژهٔ شما چه شکلی است؟

اگر مخزنی دارید که عددش را باور نمی‌کنید، این چند مورد را برای ما بفرستید: ارتفاع و قطر مخزن، نوع سیال و دامنهٔ تغییر دانسیته، وجود هم‌زن/کف/بخار، نازل‌های موجود و سیستم کنترل. تیم فنی فن کنترل، مثل همین پروژه، سه گزینه را با قیمت کنار هم می‌گذارد و راه‌حل هر مخزن را جدا پیشنهاد می‌کند. سبد کامل سطح‌سنجی — از رادارهای اندرس و وگا تا هیدرواستاتیک، اولتراسونیک و سوئیچ‌های حفاظتی — در نقشهٔ A تا Z فروشگاه در دسترس شماست. تجهیزات اندازه‌گیری سطح مخازن بلند را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید — اورجینال، با مشاورهٔ انتخاب و پشتیبانی راه‌اندازی.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.

در بسیاری از دشت‌های ایران، سطح آب زیرزمینی هر سال پایین‌تر می‌رود؛ پمپی که پارسال راحت کار می‌کرد، امسال هوا می‌کشد و برق بیشتری می‌سوزاند و مجوز برداشت هم دیگر بدون کنتور و پایش سطح تمدید نمی‌شود. اندازه‌گیری درست سطح آب چاه‌های عمیق — و مهم‌تر از آن، افت سطح در زمان بهره‌برداری — دیگر یک کار پژوهشی نیست؛ ابزار روزمرهٔ مدیریت چاه است. در این راهنما تعاریف پایه، روش‌های اندازه‌گیری، تجهیزات مناسب (از جمله VEGAWELL 52 و Waterpilot FMX21) و روش عملی ثبت افت را مرور می‌کنیم.

سه عددی که هر بهره‌بردار چاه باید بداند

سطح استاتیک (SWL): تراز آب وقتی پمپ مدت کافی خاموش بوده و سفره به تعادل رسیده. سطح دینامیک (DWL): تراز آب در حین پمپاژ با دبی مشخص. افت (Drawdown): تفاضل این دو؛ عددی که رفتار چاه و سفره را لو می‌دهد. از تقسیم دبی بر افت، ظرفیت ویژه (مثلاً لیتر بر ثانیه بر متر افت) به دست می‌آید — بهترین شاخص سلامت چاه: اگر با گذشت زمان کم شود، یا اسکرین گرفته یا سفره خسته شده. عدد چهارم هم مهم است: افت مجاز، یعنی پایین‌ترین سطحی که پمپ هنوز غوطه‌وریِ کافی دارد و کاویتاسیون نمی‌کند — همان مرزی که حفاظت پمپ باید روی آن تنظیم شود؛ مبانی ایستگاه پمپاژ و شبکهٔ آب را در مقاله‌های جداگانه گفته‌ایم.

چرا افت با زمان تغییر می‌کند؟

با شروع پمپاژ، مخروط افت اطراف چاه شکل می‌گیرد و DWL در دقایق اول سریع و بعد آهسته پایین می‌رود تا به تعادل نزدیک شود؛ در فصل خشک، تداخل چاه‌های همسایه و سال‌های کم‌بارش، سطح استاتیک هم پایین می‌آید. اگر افت در دبی ثابت ماه‌به‌ماه بیشتر می‌شود، سه مقصر معمول دارید: گرفتگی اسکرین و گراول‌پک، فرسودگی پمپ، یا تخلیهٔ سفره. تشخیص بین این سه فقط با ثبت پیوستهٔ سطح و دبی ممکن است — نه با یک اندازه‌گیری سالانه.

روش‌های اندازه‌گیری سطح آب چاه

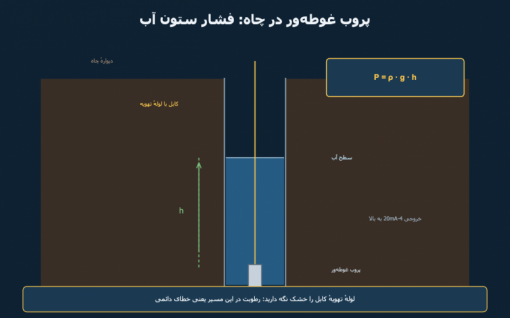

۱) سنسور هیدرواستاتیک غوطه‌ور — استاندارد امروز. یک ترانسمیتر فشار باریک با کابل، درون لولهٔ پیزومتر (لولهٔ مشاهده‌ای) کنار ستون پمپ تا زیر پایین‌ترین سطح دینامیک پایین می‌رود و فشار ستون آب را می‌سنجد (P = ρgh). کابل مخصوص آن لولهٔ تهویه دارد تا فشار جو حذف شود و خروجی ۴-۲۰ میلی‌آمپر یا HART پیوسته به تابلو می‌رسد. دو انتخاب مرجع در فن کنترل: VEGAWELL 52 با سل سرامیکی CERTEC — مقاوم به ضربه، اضافه‌بار و میعان، مخصوص چاه و مخازن آب — و Waterpilot FMX21 اندرس هاوزر با قطر ۲۲ میلی‌متر و سنسور دمای اختیاری که در مقالهٔ جداگانه کامل معرفی شده. هر دو برای پایش دائم و اتصال به دیتالاگر/تله‌متری ساخته شده‌اند.

۲) عمق‌یاب الکتریکی (دیپر). نوار مدرج با پروب که هنگام تماس با آب بوق می‌زند؛ ساده، ارزان و دقیق — اما دستی. جای آن در بازدید دوره‌ای و کالیبراسیون سنسور دائم است، نه پایش لحظه‌ای.

۳) روش لولهٔ هوا (Airline). لوله‌ای تا زیر سطح آب، تزریق هوا و خواندن فشار با گیج فشار یا ترانسمیتر؛ روش کلاسیک چاه‌های قدیمی، مناسب جایی که نمی‌توان سنسور پایین فرستاد، ولی دقت و تکرارپذیری کمتری دارد.

۴) رادار و اولتراسونیک. در چاه عمیق با لولهٔ باریک، مرطوب و پُر از موانع، اندازه‌گیری غیرتماسی معمولاً ناپایدار است؛ جای درست آن‌ها مخزن ذخیرهٔ کنار چاه و چاهک‌های عریض است — مثل VEGAPULS 61 یا Micropilot FMR20B. قاعدهٔ انتخاب: چاه عمیق → غوطه‌ور؛ چک دوره‌ای → دیپر؛ مخزن → رادار.

اندازه‌گیری افت در زمان بهره‌برداری؛ روش عملی

① پیش از استارت، سطح استاتیک را ثبت کنید (پمپ دست‌کم چند ساعت خاموش). ② پمپ را با دبی ثابت روشن کنید و سطح دینامیک را در دقیقه‌های ۱، ۲، ۵، ۱۰، ۲۰، ۳۰، ۶۰ و بعد هر ساعت بخوانید — این همان آزمون پمپاژ با دبی ثابت است؛ اگر با چند دبی پله‌ای تکرار شود، «آزمون پله‌ای» می‌شود و رابطهٔ دبی-افت را می‌دهد. ③ بعد از خاموشی، بازیابی سطح را هم ثبت کنید؛ سرعت برگشت، گویای نفوذپذیری سفره است. ④ ظرفیت ویژه را محاسبه و با دوره‌های قبل مقایسه کنید. سنسور غوطه‌ور دائم، همهٔ این‌ها را خودکار انجام می‌دهد؛ فقط باید دبی هم هم‌زمان ثبت شود.

سطح + دبی = مدیریت واقعی چاه

افت بدون دبی، عددی نصفه است. یک فلومتر الکترومغناطیسی روی خط خروجی — ABB WaterMaster یا Promag W — دبی لحظه‌ای و حجم تجمعی را می‌دهد؛ همان چیزی که کنتور هوشمند چاه برای مجوز برداشت می‌خواهد و همان چیزی که با سطح، راندمان چاه را می‌سازد. دو خروجی ۴-۲۰ میلی‌آمپر (سطح و دبی) به یک دیتالاگر یا PLC کوچک برسد: حفاظت پمپ با حد پایین سطح (قطع یا کاهش دور درایو پیش از رسیدن به افت مجاز)، آلارم روند افت، و گزارش ماهانه — بدون بازدید حضوری. برای چاه‌های پراکنده، مودم تله‌متری همان دو سیگنال را به دفتر می‌آورد؛ اگر مخزن ذخیره هم دارید، پایش بی‌سیم FWR30 مکمل خوبی است.

چک‌لیست خرید سنسور سطح چاه

رنج: فاصلهٔ محل نصب سنسور تا بالاترین سطح آب + حاشیه (مثلاً سنسور در ۱۲۰ متر، آب در ۶۰ متر → رنج ۱۰۰ متر ستون آب). طول کابل: تا سرچاه و تابلو، نه فقط عمق. لولهٔ پیزومتر: حداقل ۱ اینچ برای سنسور ۲۲ میلی‌متری، ترجیحاً با درپوش شیاردار. دما: نسخهٔ Pt100 برای مطالعات کیفی. صاعقه: حفاظت اضافه‌ولتاژ در تابلو الزامی است. آب شرب: نسخهٔ دارای تأییدیه. برای مخازن تحت‌فشار سراغ اختلاف فشار و برای فشار خط Cerabar PMP51 بروید؛ راهنمای کلی در انتخاب تجهیزات و نقشهٔ A تا Z.

تهیه از فن کنترل

فن کنترل تجهیزات کامل پایش چاه را تأمین می‌کند: سنسورهای غوطه‌ور VEGAWELL 52 و Waterpilot FMX21، فلومترهای آب، ترانسمیترهای فشار و مشاورهٔ طراحی سامانهٔ ثبت و حفاظت. عمق چاه، سطح تقریبی آب و دبی پمپ را بفرستید تا رنج و طول کابل را محاسبه و پیش‌فاکتور بدهیم. سطح‌سنج VEGAWELL 52، Waterpilot FMX21 و سایر تجهیزات پایش چاه و منابع آب را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.

در بسیاری از واحدهای صنعتی ایران، فلومترها و لول‌مترهای اندرس هاوزرِ نسل قبل — Promass 80F/83F، Promag 50P/53P، رادارهای FMR530 و FMP40 — پس از پانزده-بیست سال هنوز کار می‌کنند؛ اما قطعات یدکی نسل قدیم کمیاب‌تر می‌شود، الکترونیک قدیمی عیب‌یابی محدودی دارد و توقف ناخواسته گران است. خبر خوب: مهاجرت به نسل جدید معمولاً بدون تغییر پایپینگ ممکن است، چون اندازه و اتصالات فرایندی خانواده‌ها حفظ شده است. این مقاله نقشهٔ راه ارتقا را مدل‌به‌مدل توضیح می‌دهد.

منطق ارتقا: چه چیزی می‌ماند، چه چیزی بهتر می‌شود

می‌ماند: سایز خط، اتصال فرایندی، فلسفهٔ اندازه‌گیری و معمولاً سیم‌کشی حلقه. بهتر می‌شود: الکترونیک یکپارچهٔ Proline 300/B با نمایشگر لمسی و وب‌سرور داخلی، عیب‌یابی مطابق NE107، HART 7 با متغیرهای چندگانه، و مهم‌تر از همه Heartbeat Technology: راستی‌آزمایی دوره‌ای دستگاه بدون باز کردن از خط و بدون توقف — سندی که برای ممیزی و کالیبراسیون ریسک‌محور طلاست. نتیجهٔ عملی: فاصلهٔ کالیبراسیون‌های پرهزینه بیشتر و توقف‌های غیربرنامه کمتر.

فلو — از Promass 80F/83F به Promass F 300

سنسور کوریولیس F همان اصالت را دارد؛ ترانسمیتر Promass F 300 فشرده شده، دقت جرمی تا ۰٫۰۵٪ رسیده و دانسیته/دما/دبی حجمی هم‌زمان روی HART می‌آید. اگر 80E دارید، Promass E 300 اقتصادی‌ترین جایگزین است و برای دقت‌های Custody، Promass Q. تعویض معمولاً «سنسور جدید با همان فلنج» یا حتی فقط ارتقای ترانسمیتر است — تیم فنی ما بر اساس کد سفارش قدیمی، معادل دقیق را درمی‌آورد.

الکترومغناطیس — از Promag 50P/53P به Promag P 300

Promag P 300 همان لاینرها و الکترودهای آزموده را با الکترونیک جدید ترکیب می‌کند: پایش امپدانس الکترود (تشخیص رسوب و خالی‌بودن لوله)، دقت ۰٫۲٪ (اختیاری ۰٫۱٪)، و راستی‌آزمایی Heartbeat. برای آب و فاضلاب، نسخهٔ Promag W 400 با گواهی آب شرب و نصب زیرزمینی IP68 جایگزین طبیعی 50W است. سیم‌کشی حلقه معمولاً دست نمی‌خورد و سایز به سایز جایگزین وجود دارد.

ورتکس و حرارتی — تکمیل سبد فلو

کاربران 72F/73F به Prowirl F 200 می‌رسند: بدنهٔ یک‌تکه، جبران بخار داغ و تشخیص رطوبت بخار؛ و برای هوای فشرده و گازهای کم‌سرعت، t-mass F 300 حرارتی گزینهٔ به‌روز است. فلوهای اولتراسونیک کلمپ‌آن نیز با Prosonic Flow W 400 بدون برش خط اضافه می‌شوند.

سطح — از FMR530/FMR240 به Micropilot FMR60B

رادارهای نسل C/میکروویو ۶ و ۲۶ گیگاهرتز جای خود را به نسل B با ۸۰ گیگاهرتز داده‌اند: بیم باریک‌تر که از میان همزن و موانع عبور می‌کند، دقت میلی‌متری، و Heartbeat. FMR60B/62B جایگزین مستقیم FMR530 در مخازن فرایندی است؛ برای کاربردهای ساده‌تر و مخازن آب، FMR20B/30B اقتصادی و بلوتوث‌دار است و در سیالات چگالی‌متغیر یا اینترفیس، Levelflex FMP51 هدایت‌شده جایگزین FMP40 می‌شود. آنتن‌های Drip-off و PTFE یکپارچه، مشکل قدیمی رسوب روی آنتن را هم کم کرده‌اند.

چک‌لیست مهاجرت بدون دردسر

پیش از سفارش، این پنج مورد را کنار هم بگذارید: ① کد سفارش کامل دستگاه قدیمی (روی پلاک) تا معادل نسل جدید دقیق استخراج شود؛ ② اتصال فرایندی و فاصلهٔ فلنج‌به‌فلنج (Face-to-Face) — در جایگزینی سنسور فلو حیاتی است؛ ③ خروجی‌ها و پروتکل موجود در DCS (4-20mA/HART، پالس، رله) تا پیکربندی جدید یک‌به‌یک منتقل شود؛ ④ شرایط فرایند (دما، فشار، چگالی) که شاید از زمان نصب قدیمی تغییر کرده باشد — فرصت خوبی برای بازبینی سایزینگ است؛ ⑤ نیاز به گواهی‌ها (Ex، بهداشتی، آب شرب، SIL). تیم فن کنترل استخراج معادل، سایزینگ مجدد و پیکربندی مطابق دستگاه قبلی را انجام می‌دهد تا تعویض در یک توقف کوتاه تمام شود.

پرسش پرتکرار: آیا فقط ترانسمیتر را می‌توان عوض کرد؟

در بسیاری از مدل‌ها بله — اگر سنسور سالم باشد، ارتقای الکترونیک به نسل 300/B با هزینهٔ بسیار کمتر انجام می‌شود و همهٔ مزایای عیب‌یابی جدید را می‌آورد؛ اما جایی که لاینر، الکترود یا آنتن فرسوده است، تعویض کامل صرفهٔ بلندمدت بهتری دارد. ارزیابی این تصمیم با کد سفارش و سابقهٔ سرویس دستگاه، رایگان انجام می‌شود.

تهیه و خرید از فن کنترل

همهٔ تجهیزات نام‌برده — Promass F 300، Promag W 400، Prowirl F 200، Micropilot FMR60B و Levelflex FMP51 — به‌همراه مشاورهٔ مهاجرت، در فن کنترل موجود است؛ راهنمای کامل سری اندرس هاوزر را هم در مرکز آموزش و راهنمای انتخاب تجهیزات ببینید. تجهیزات نسل جدید اندرس هاوزر را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید؛ کد سفارش قدیمی‌تان را بفرستید تا معادل دقیق و قیمت روز را سریع اعلام کنیم.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.

هر کس با ترانسمیتر اختلاف فشار روی مخازن بلند کار کرده باشد، دردسر لوله‌های امپالس و موئین را می‌شناسد: یخ‌زدگی در زمستان، تبخیر و میعان در تابستان، گرفتگی با سیال لزج، رانش دمایی روغنِ موئین‌های بلند و ساعت‌ها کار نصب و نگهداری. اندرس هاوزر برای همین دردسر، راه‌حل اختلاف فشار الکترونیکی ساخته است: Deltabar FMD71 و FMD72. در این معماری، به‌جای انتقال فشار با لوله و روغن، دو ماژول سنسور مستقل — یکی سمت فشار بالا (HP) و یکی سمت فشار پایین (LP) — مقدار را همان‌جا دیجیتال می‌کنند و یک کابل ساده، داده را به ترانسمیتر می‌رساند تا اختلاف فشار به‌صورت محاسباتی به دست آید.

FMD71 یا FMD72؟

تفاوت در سل اندازه‌گیری است: FMD71 با سل سرامیکی خشک Ceraphire — مقاوم در برابر خلأ، میعان و سایش، مناسب اغلب کاربردهای آب‌پایه و شیمیایی ملایم — و FMD72 با سل فلزی برای فشار استاتیک بالاتر و سازگاری شیمیایی گسترده‌تر، با امکان اتصالات فلاش و بهداشتی. هر دو خروجی ۴-۲۰ میلی‌آمپر با HART دارند و علاوه بر اختلاف فشار (سطح)، فشار استاتیک هر دو سمت و دمای سنسورها را هم به‌عنوان متغیرهای HART گزارش می‌کنند — چهار اندازه‌گیری با یک دستگاه.

چرا الکترونیکی؟ حساب‌وکتاب نگهداری

در روش کلاسیک، خطای اندازه‌گیری فقط از سنسور نمی‌آید؛ ستون مایع درون لوله‌های امپالس با دمای محیط جابه‌جا می‌شود، موئین‌های بلند در آفتاب و سایه رانش می‌دهند و هر گرفتگی یعنی اعزام تیم و توقف. dp الکترونیکی همهٔ این منابع خطا را حذف می‌کند: نه لولهٔ امپالس، نه هیت‌تریسینگ زمستانی، نه روغن موئین. نصب روی یک ستون تقطیر ۳۰ متری از چند روز به چند ساعت می‌رسد و پاسخ دینامیکی هم سریع‌تر است، چون تأخیر هیدرولیکی موئین حذف شده است. برای مخازن بلند، عایق‌کاری‌شده یا دور از هم، این یعنی کاهش محسوس هزینهٔ نصب و نگهداری در کنار دقت پایدارتر.

جایگاه در کنار Deltabar کلاسیک

خانوادهٔ کلاسیک — Deltabar M PMD55 و Deltabar S PMD75 — همچنان برای اندازه‌گیری فلو با اریفیس و کاربردهای dp با رنج‌های بسیار کوچک یا دقت‌های ویژه انتخاب اول است؛ dp الکترونیکی FMD71/72 عمدتاً برای سطح و اختلاف فشار مخازن و ستون‌ها طراحی شده است. اگر فشار خط (نه اختلاف) می‌خواهید، Cerabar PMP51 یا خانوادهٔ فشرده را ببینید.

کاربردهای نمونه

سطح مخازن تحت‌فشار و بلندِ واحدهای نفت و گاز، ستون‌های تقطیر پالایشگاه، مخازن بخاردار نیروگاه، مخازن CIP و بهداشتی صنایع غذایی و دارویی (نسخهٔ فلاش FMD72)، و مخازن مواد شیمیایی در تصفیه‌خانه‌ها. هر جا دو نقطهٔ اندازه‌گیری از هم دورند و لولهٔ امپالس کابوس نگهداری است، dp الکترونیکی جای خودش را باز می‌کند.

گزینه‌های دیگر اندازه‌گیری سطح مخزن بسته

dp الکترونیکی تنها راه نیست: اگر چگالی سیال متغیر است، اندازه‌گیری مبتنی بر فشار خطا می‌گیرد و رادار انتخاب درست‌تری است — Micropilot FMR60B غیرتماسی یا Levelflex هدایت‌شده که به چگالی و بخار بی‌اعتنا هستند. مزیت dp این است که علاوه بر سطح، فشار فرایند را هم می‌دهد و در سیالات جوشان و کف‌آلود که رادار را آزار می‌دهند، پایدار می‌ماند. جدول مقایسهٔ کامل روش‌ها را در مرکز آموزش اندرس هاوزر و راهنمای انتخاب تجهیزات ببینید؛ برای چاه و مخازن باز نیز Waterpilot FMX21 را داریم.

نکات نصب و راه‌اندازی

ماژول HP را پایین (کف مخزن) و LP را بالا نصب کنید و اختلاف ارتفاع را در پیکربندی وارد نمایید تا تصحیح استاتیک به‌درستی اعمال شود؛ کابل رابط را از مسیرهای پرتنش الکتریکی دور نگه دارید؛ پس از نصب، صفر سیستم را با مخزن در شرایط مرجع بگیرید و مقادیر فشار استاتیک هر دو ماژول را در HART بخوانید — اختلاف غیرمنتظره، اولین نشانهٔ گرفتگی اتصال فرایندی یا خطای نصب است. برای مخازن عایق‌دار، هر دو ماژول بیرون عایق نصب می‌شوند و همین، سرویس را ساده می‌کند.

راهنمای سفارش و خرید

هنگام استعلام FMD71/FMD72 مشخص کنید: رنج اختلاف فشار و حداکثر فشار استاتیک، جنس سل (سرامیک/فلز) و دیافراگم، اتصالات فرایندی هر دو ماژول (رزوه، فلنج، فلاش، Tri-Clamp)، فاصلهٔ دو نقطه (طول کابل)، دمای فرایند، کلاس Ex و نمایشگر. کارشناسان فن کنترل محاسبهٔ رنج بر اساس چگالی و هندسهٔ مخزن را برایتان انجام می‌دهند. Deltabar FMD71 و FMD72 به‌همراه کل خانوادهٔ Deltabar و Cerabar را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید؛ برای قیمت روز و زمان تحویل با ما تماس بگیرید.
