پوزیشنر ولو چیست و چرا کنترل ولو بدون آن ناقص است؟
در یک حلقهٔ کنترل، اتاق کنترل فرمان میدهد «ولو ۴۰ درصد باز باشد». اما آیا واقعاً ۴۰ درصد باز میشود؟ بدون پوزیشنر، پاسخ اغلب منفی است — و همین اختلاف کوچک، عامل نوسان بسیاری از حلقههای کنترلی است که مهندسان ساعتها دنبال تنظیم PID آنها میگردند.
چرا ولو سر جای فرمان نمیایستد؟
اکچویتور پنوماتیک ساده یعنی تعادل بین فشار هوا روی دیافراگم و نیروی فنر. اما در عمل چند نیروی دیگر هم وارد میشوند: اصطکاک پکینگ ساقه، نیروی سیال که به پلاگ فشار میآورد و در فشارهای بالا قابل توجه است، و هیسترزیس — یعنی ولو در حالت باز شدن و بسته شدن، برای یک سیگنال یکسان در دو جای متفاوت میایستد.
مفهوم هیسترزیس را قبلاً در این مقاله توضیح دادهایم؛ در کنترل ولو، همین پدیده باعث میشود تغییرات کوچک سیگنال اصلاً به حرکت منجر نشود (باند مرده) و حلقه شروع به نوسان کند.
پوزیشنر: یک حلقهٔ کنترل کوچک روی خود ولو

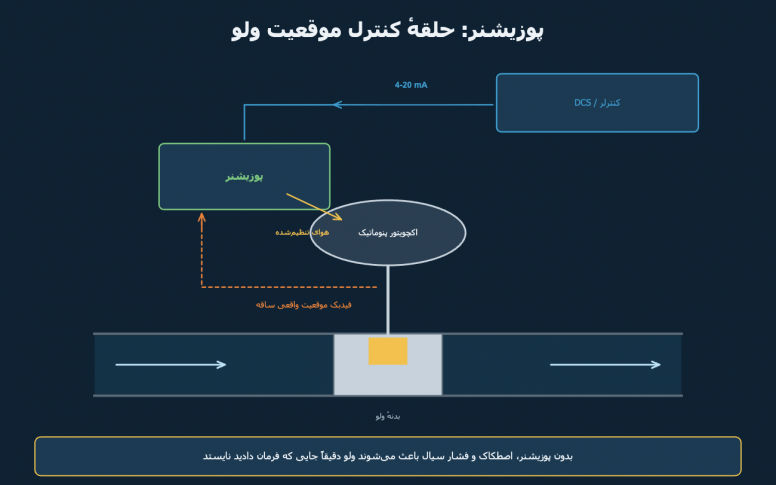

پوزیشنر سیگنال 4-20mA کنترلر را میگیرد، موقعیت واقعی ساقه را با یک بازوی فیدبک اندازه میگیرد و اختلاف را میسنجد. اگر ولو عقب باشد، هوای بیشتری به اکچویتور میدهد و اگر جلو زده باشد، تخلیه میکند — تا وقتی موقعیت واقعی با فرمان یکی شود. یعنی مسئولیت رسیدن به نقطهٔ درست، از دوش کنترلر برداشته و به خود ولو سپرده میشود.
سه دستاورد فوری: حذف تقریبی اثر اصطکاک و نیروی سیال، پاسخ سریعتر (چون پوزیشنر میتواند حجم هوای بیشتری را سریع جابهجا کند) و امکان تغییر مشخصهٔ ولو بدون تعویض قطعات مکانیکی. نمونهٔ موجود: پوزیشنر ولو زیمنس.
پوزیشنر یا شیر برقی؟ دو کار متفاوت
این دو را نباید با هم اشتباه گرفت. شیر برقی (سلنوئید ولو) فقط دو حالت دارد: باز یا بسته — برای قطع و وصل و توابع ایمنی. پوزیشنر برای کنترل پیوستهی درصد باز شدن است. در بسیاری از سیستمها هر دو کنار هم نصب میشوند: پوزیشنر برای کنترل عادی و یک شیر برقی ضدانفجار مکسیل برای بستن اضطراری در مسیر ESD.
هوای ابزار دقیق: شرط بقای هر دو
پوزیشنر و شیر برقی، هر دو به هوای تمیز، خشک و با فشار پایدار نیاز دارند. رطوبت و ذرات روغن، شیپورهٔ باریک پوزیشنر را میگیرند و در سرما یخ میزنند — رایجترین علت خرابی این تجهیزات. یک فیلتر رگلاتور SMC مدل IW215-02 پای هر ولو، ارزانترین بیمهنامهٔ ممکن است.
چهار نکتهٔ راهاندازی
- کالیبراسیون خودکار (Auto-Setup) را اجرا کنید: پوزیشنرهای دیجیتال خودشان کورس کامل ولو و نقاط انتهایی را پیدا میکنند.
- بازوی فیدبک را درست تنظیم کنید: زاویهٔ اشتباه یعنی خطای غیرخطی در تمام محدوده.
- وضعیت ایمن هنگام قطع هوا یا سیگنال (باز یا بسته) را متناسب با فرایند انتخاب کنید.
- از دادههای تشخیصی استفاده کنید: پوزیشنرهای هوشمند تعداد حرکات و اصطکاک ساقه را ثبت میکنند و میتوانند قبل از خرابی، نیاز به سرویس پکینگ را اعلام کنند.
برای انتخاب پوزیشنر متناسب با اکچویتور و نوع ولو، مشخصات ولو و رنج فشار هوا را بفرستید: 021-88850346 و 021-88658508.
