ترانسمیتر دما: هدمانت، ریلی یا فیلد؟ راهنمای انتخاب و سیم‌کشی

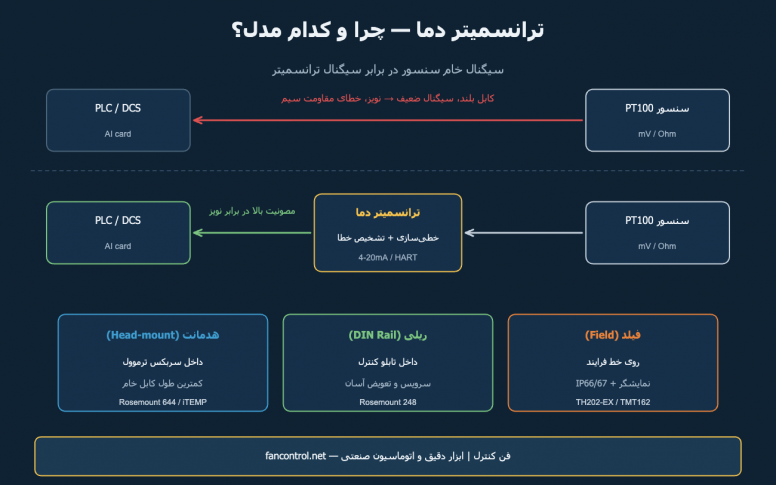

خیلی از خطاهای دمایی در کارخانه، از خود سنسور نیستند؛ از مسیر انتقال سیگنال می‌آیند. سنسور PT100 مقاومتی چند اهمی و ترموکوپل ولتاژی چند میلی‌ولتی تولید می‌کند — هر دو آن‌قدر ضعیف‌اند که یک کابل ۴۰ متری کنار مسیر اینورتر می‌تواند چند درجه خطا به عدد اضافه کند. ترانسمیتر دما این سیگنال خام را در نزدیک‌ترین نقطه به سنسور به یک سیگنال مقاوم (۴ تا ۲۰ میلی‌آمپر یا دیجیتال) تبدیل می‌کند.

ترانسمیتر دقیقاً چه کاری انجام می‌دهد؟

• تبدیل و تقویت: مقاومت یا ولتاژ خام را به ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند؛ جریان برخلاف ولتاژ در طول کابل افت نمی‌کند.
• خطی‌سازی: منحنی غیرخطی PT100 و ترموکوپل را با جدول استاندارد (IEC 60751 و IEC 60584) به دما تبدیل می‌کند؛ کاری که کارت آنالوگ ارزان‌قیمت PLC معمولاً با دقت کمتری انجام می‌دهد.
• جبران اتصال سرد (CJC): برای ترموکوپل ضروری است و در ترانسمیتر با دقت بیشتری از تابلو انجام می‌شود.
• تشخیص خطا: قطع سنسور یا اتصال کوتاه را به‌صورت جریان مشخص (مثلاً ۳٫۶ یا ۲۱ میلی‌آمپر) اعلام می‌کند تا سیستم کنترل بین «دمای صفر» و «سنسور قطع» تفاوت بگذارد.
• کاهش هزینهٔ کابل: کابل جبران‌شدهٔ ترموکوپل گران است؛ با ترانسمیتر می‌توان از کابل زوج معمولی استفاده کرد.

دو سیمه، سه سیمه یا چهار سیمه؟

در PT100 مقاومت خود سیم‌ها با مقاومت سنسور جمع می‌شود. در اتصال دو سیمه این مقاومت مستقیماً به خطا تبدیل می‌شود (تقریباً هر ۰٫۳۹ اهم برابر ۱ درجه سانتی‌گراد). اتصال سه سیمه بخش عمدهٔ این خطا را حذف می‌کند و استاندارد صنعتی رایج است. چهار سیمه دقیق‌ترین حالت است و برای آزمایشگاه و کاربردهای مرجع استفاده می‌شود. اگر ترانسمیتر را روی سر سنسور نصب کنید، طول سیم خام به چند سانتی‌متر می‌رسد و این بحث عملاً منتفی می‌شود. تفاوت PT100 و ترموکوپل را در مقالهٔ سنسور دما RTD یا ترموکوپل؟ مرور کنید.

سه نوع نصب و کاربرد هرکدام

هدمانت (Head-mount)

یک ماژول گرد که داخل سربکس ترموول نصب می‌شود. کوتاه‌ترین مسیر سیگنال خام و تمیزترین سیم‌کشی را می‌دهد و امروز پرکاربردترین گزینه در پروژه‌های جدید است. ترانسمیتر دما روزمونت 644 نمونهٔ شناخته‌شدهٔ این خانواده با قابلیت HART و تشخیص خرابی سنسور است. مدل روزمونت 3144P برای کاربردهای حساس‌تر، ورودی دوگانه و قابلیت Hot Backup دارد؛ یعنی اگر سنسور اول قطع شود بدون وقفه به سنسور دوم سوئیچ می‌کند.

ریلی (DIN Rail)

روی ریل داخل تابلو کنترل بسته می‌شود. مزیتش دسترسی و تعویض آسان، قیمت پایین‌تر و امکان تجمیع چند کانال در یک نقطه است؛ اما کابل خام سنسور باید تا تابلو کشیده شود. ترانسمیتر دما ریلی روزمونت 248 برای همین کاربرد ساخته شده و برای بازسازی تابلوهای قدیمی گزینهٔ اقتصادی خوبی است.

فیلد (Field Mount)

محفظهٔ مستقل با درجهٔ حفاظت بالا و معمولاً نمایشگر محلی که روی لوله یا پایه نصب می‌شود. برای محیط‌های باز، مناطق مستعد انفجار و جایی که اپراتور باید عدد را روی خط ببیند مناسب است. ترانسمیتر دما ABB TH202-EX ضدانفجار و ترانسمیتر دما اندرس هاوزر iTEMP TMT162 نمونه‌های این دسته‌اند. اگر ناحیه طبقه‌بندی‌شده دارید، مقالهٔ تجهیزات ضدانفجار: Zone، Ex d و Ex i انتخاب کد حفاظتی را ساده می‌کند. برای کاربردهای عمومی صنعتی هم ترانسمیتر دما یوکوگاوا YTA310 گزینهٔ رایجی است.

سنسور و ترانسمیتر را با هم انتخاب کنید

ترانسمیتر بدون ترموول و سنسور مناسب معنا ندارد. مجموعهٔ کامل (ترموول + المان + سربکس) مثل ترمومتر مقاومتی اندرس هاوزر TR10 امکان نصب ترانسمیتر هدمانت را از پیش فراهم می‌کند. برای کاربردهای ساده و ماشین‌آلات، سنسورهای فشرده مانند سنسور دما PT100 آی‌اف‌ام KX5002 کافی‌اند. انتخاب طول و جنس ترموول را در ترموول و نصب درست سنسور دما و انتخاب جنس در برابر خوردگی را در راهنمای انتخاب جنس در ابزار دقیق بخوانید.

تنظیم رنج، دقت و کالیبراسیون

رنج ترانسمیتر را بیش از حد باز نکنید؛ اگر فرایند بین ۸۰ تا ۱۲۰ درجه کار می‌کند، رنج ۰ تا ۶۰۰ درجه یعنی هدر دادن رزولوشن. دقت معمولاً از دو بخش تشکیل می‌شود: خطای دیجیتال (تبدیل سنسور به عدد) و خطای دیجیتال-به-آنالوگ (تبدیل عدد به جریان). اگر خروجی را دیجیتال (HART یا فیلدباس) بخوانید، بخش دوم حذف می‌شود. روش عملی کالیبراسیون و صحه‌گذاری با کالیبراتور را در کالیبراسیون ترانسمیتر با فلوک 718 و مبانی سیگنال را در سیگنال ۴ تا ۲۰ میلی‌آمپر و پروتکل HART توضیح داده‌ایم.

جدول انتخاب سریع

شرایط	نوع پیشنهادی
پروژهٔ جدید، فاصلهٔ زیاد تا تابلو	هدمانت روی سربکس
بازسازی تابلو، بودجهٔ محدود	ریلی
محیط باز، نیاز به نمایش محلی	فیلد با نمایشگر
ناحیهٔ Zone 1 و Zone 2	فیلد ضدانفجار Ex d یا Ex i
حلقهٔ کنترل بحرانی	ورودی دوگانه با Hot Backup

برای انتخاب کد سفارش دقیق (نوع سنسور، رنج، پروتکل، گواهی انفجار و نوع رزوه) با کارشناسان فن کنترل تماس بگیرید.
