لودسل و توزین صنعتی: از استرین گیج تا نصب درست مخزن
توزین صنعتی یکی از آن حوزههایی است که همه فکر میکنند ساده است تا وقتی که عدد باسکول با فاکتور نمیخواند. حقیقت این است که لودسل معمولاً مقصر نیست — مشکل تقریباً همیشه از نصب، مهار مخزن یا کابلکشی است.
اصل کار: تبدیل تغییر شکل به مقاومت

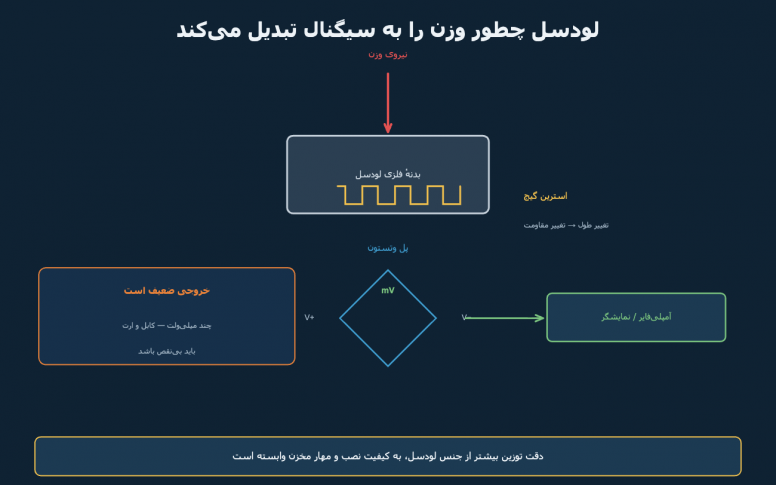

داخل هر لودسل، یک بدنهٔ فلزی دقیق طراحیشده وجود دارد که زیر بار به مقدار بسیار کم و کاملاً کشسان تغییر شکل میدهد. روی این بدنه، چند استرین گیج (شبکهٔ فویل باریک) چسبانده شده است. کشیده یا فشرده شدن این فویل، مقاومت الکتریکیاش را کمی تغییر میدهد.
این تغییر آنقدر کوچک است که مستقیم قابل خواندن نیست؛ به همین دلیل چهار استرین گیج در یک پل وتستون بسته میشوند تا تغییرات جمع شوند و اثر دما تا حد زیادی حذف شود. خروجی همچنان ضعیف است — معمولاً در حد چند میلیولت بهازای هر ولت تحریک — و به همین دلیل به آمپلیفایر و نمایشگر مخصوص نیاز دارد.
نمونهٔ موجود در فن کنترل: لودسل فشاری زلو ASC2-30t با ظرفیت ۳۰ تن، از نوع فشاری (Compression) که برای توزین مخازن، سیلوها و باسکولهای سنگین به کار میرود.
پنج قاعدهٔ نصب که دقت را تعیین میکند
- هیچ نیروی جانبی نباید وارد شود: لودسل فقط باید وزن قائم را ببیند. لولهٔ سفت متصل به مخزن، بزرگترین دشمن دقت است — همهٔ اتصالات ورودی و خروجی باید لولهٔ انعطافپذیر داشته باشند.
- سطح نصب کاملاً تراز و صلب باشد: فونداسیون نشستکرده یا شاسی نرم، بار را بین لودسلها ناعادلانه تقسیم میکند.
- در مخازن چندپایه، بار باید متعادل باشد؛ معمولاً از سه یا چهار لودسل با ماژول نصب استاندارد استفاده میشود که خودشان انبساط حرارتی مخزن را جبران میکنند.
- کابل را کوتاه نکنید و وصله نزنید: طول کابل در کالیبراسیون کارخانه لحاظ شده است. اگر ناچار به طولانی کردن هستید، حتماً از لودسل ۶ سیمه استفاده کنید تا افت ولتاژ کابل جبران شود.
- ارت و حفاظت صاعقه: جوشکاری روی مخزنی که لودسل زیرش نصب است، بدون بایپس کردن مسیر جریان، لودسل را میسوزاند.
کالیبراسیون: با وزنهٔ واقعی
دقیقترین روش، کالیبراسیون با وزنههای استاندارد است: صفر را با مخزن خالی بگیرید و سپس با وزنهٔ معلوم (ترجیحاً حداقل ۵۰ درصد ظرفیت) نقطهٔ اسپن را تنظیم کنید. اگر امکان وزنهٔ فیزیکی نیست، روش جایگزین پر کردن با مقدار معلوم مایع است — که خودش نیازمند یک فلومتر جرمی دقیق است.
وقتی توزین جایگزین سطحسنجی میشود
در مخازنی که سیال کف میکند، چسبنده است یا چگالیاش مدام تغییر میکند، اندازهگیری سطح جواب دقیقی نمیدهد. اینجا توزین یک مزیت اساسی دارد: مستقیماً جرم را میدهد، بدون آنکه به خواص سیال کاری داشته باشد — و هیچ قطعهای هم داخل مخزن نمیرود. برای مقایسه با روشهای دیگر، راهنمای اندازهگیری سطح مخزن را ببینید.
برای انتخاب لودسل، ظرفیت، تعداد نقاط تکیهگاه و نوع کاربرد (مخزن، باسکول یا هاپر) را بفرستید: 021-88850346 و 021-88658508.
