کنترل رسوب و خوردگی در آب صنعتی: از ضدرسوب تا پایش آنلاین
آب در سیستمهای صنعتی هیچوقت فقط «آب» نیست؛ محلولی از کلسیم، منیزیم، بیکربنات، کلرید و اکسیژن است که در دما و تغلیظ بالا رفتار میکند. سه اتفاق ناخواسته در انتظار هر سیستم گردشی است: رسوب، خوردگی و رشد میکروبی. جالب اینکه درمان یکی میتواند دیگری را بدتر کند — و دقیقاً به همین دلیل بدون پایش، شیمی آب حدس و آزمون است.
چرا یک لایهٔ نازک رسوب اینقدر گران است؟
رسوب کربنات کلسیم هدایت حرارتی بسیار پایینی دارد؛ کسری از میلیمتر رسوب روی سطح مبدل، مقاومت حرارتی قابل توجهی اضافه میکند و برای جبران آن باید دمای بخار یا دبی آب را بالا برد. نتیجه: مصرف سوخت بیشتر، ظرفیت کمتر و توقف زودهنگام برای شستوشوی اسیدی. در دیگ بخار همین لایه میتواند باعث داغ شدن موضعی و آسیب لوله شود.
سیکل تغلیظ: عددی که همه چیز حول آن میچرخد

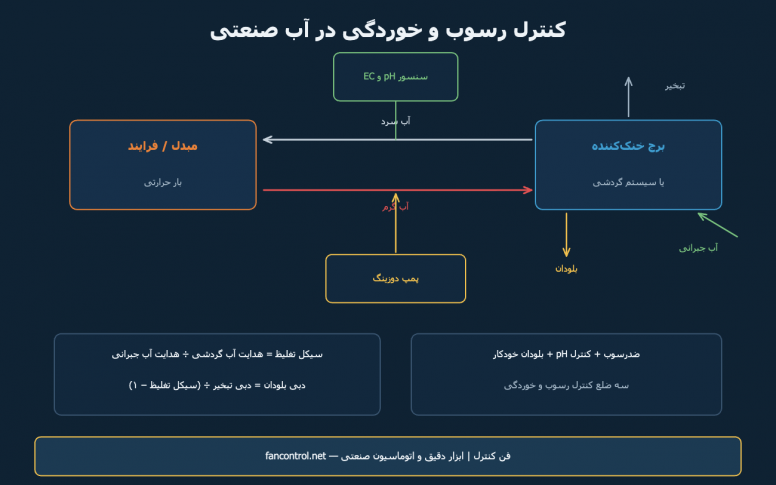

در برج خنککننده، آب تبخیر میشود اما املاح باقی میمانند؛ پس غلظت نمکها مدام بالا میرود. نسبت غلظت آب گردشی به آب جبرانی را سیکل تغلیظ (COC) میگویند و سادهترین راه اندازهگیری آن مقایسهٔ هدایت الکتریکی دو جریان است:
COC = ECگردشی ÷ ECجبرانی
دبی بلودان = دبی تبخیر ÷ (COC − 1)سیکل تغلیظ بالاتر یعنی مصرف آب کمتر، اما ریسک رسوب بیشتر. بیشتر سیستمها بین ۳ تا ۶ کار میکنند و نقطهٔ بهینه به سختی و قلیائیت آب جبرانی بستگی دارد. کنترل عملی این عدد با یک سنسور هدایت روی خط و شیر بلودان خودکار انجام میشود؛ سنسورهایی مانند سنسور هدایت الکتریکی روزمونت 400-12 و برای نواحی طبقهبندیشده آنالایزر هدایت الکتریکی روزمونت 5081 ضدانفجار برای همین کار ساخته شدهاند. مبانی این اندازهگیری را در اندازهگیری هدایت الکتریکی (EC) در صنعت توضیح دادهایم.
ضدرسوب (آنتیاسکالانت) چگونه کار میکند؟
برخلاف تصور رایج، ضدرسوب املاح را حل نمیکند. سه مکانیزم اصلی دارد:
- بازدارندگی آستانهای: با غلظت بسیار کم، تشکیل هستهٔ بلور را به تعویق میاندازد؛ یعنی آب میتواند فوقاشباع بماند بدون آنکه رسوب کند.
- تغییر شکل بلور: بلورهای تشکیلشده را بدشکل میکند تا نتوانند لایهٔ سخت و چسبنده بسازند.
- پخشکنندگی: ذرات معلق را در آب معلق نگه میدارد تا با بلودان خارج شوند.
محصولی مانند ماده شیمیایی ضدرسوب Scale Inhibitor 1100 با دوز پیوسته و کنترلشده تزریق میشود. نکتهٔ کلیدی این است که دوز کم بیفایده و دوز زیاد هدر رفتن پول است؛ بنابراین تزریق باید متناسب با آب جبرانی یا سیکل تغلیظ کنترل شود، نه با تایمر ثابت.
خوردگی: اکسیژن و pH را کنترل کنید
عامل اصلی خوردگی در آب، اکسیژن محلول است. در دیگ بخار، اکسیژن با هوازدایی حرارتی و اکسیژنزدای شیمیایی حذف میشود و باقیماندهٔ آن باید در حد چند میکروگرم بر لیتر بماند. اندازهگیری آنلاین با آنالایزرهایی مانند آنالایزر اکسیژن محلول یوکوگاوا DO202G یا سنسور نوری اکسیژن محلول نوری اندرس هاوزر Oxymax COS61D انجام میشود. جزئیات انتخاب سنسور در اندازهگیری اکسیژن در صنعت آمده است.
ضلع دوم، pH است. pH پایین یعنی خوردگی اسیدی و pH بالا یعنی رسوبگذاری؛ پنجرهٔ کاری معمولاً باریک است. الکترودهایی مانند سنسور pH اندرس هاوزر CPS11E یا الکترود pH و ORP اندرس هاوزر Memosens CPS16E همراه با ترانسمیتری مانند آنالایزر و ترانسمیتر pH روزمونت 1056 امکان کنترل پیوسته و آلارمگذاری را میدهند. نکات نگهداری الکترود را حتماً در اندازهگیری pH صنعتی ببینید؛ بیشتر شکایتهای «pH اشتباه میخواند» به کالیبراسیون و نگهداری برمیگردد، نه به خود سنسور.
سولفید هیدروژن و بوی تخممرغ گندیده
در آبهای ترش، مخازن ذخیره و سیستمهای بیهوازی، باکتریهای احیاکنندهٔ سولفات H₂S تولید میکنند؛ گازی که هم سمی است، هم بو ایجاد میکند و هم خوردگی شدید در فاز بخار میسازد. حذف آن با اسکونجر شیمیایی مانند اسکونجر H2S مدل ABATE S-200 انجام میشود؛ جزئیات و ملاحظات ایمنی را در مقالهٔ اسکونجر H2S نوشتهایم.
برنامهٔ اجرایی: از آنالیز تا کنترل خودکار
- آنالیز کامل آب جبرانی: سختی، قلیائیت، کلرید، سیلیس، آهن و TDS. بدون این عددها انتخاب دوز و COC ممکن نیست.
- تعیین سقف سیکل تغلیظ بر اساس ریسک رسوب کربنات کلسیم و سیلیس.
- نصب پایش آنلاین: حداقل هدایت الکتریکی و pH روی خط گردشی.
- بلودان خودکار با شیر برقی فرمانگرفته از هدایت؛ ملاحظات انتخاب شیر در مقالهٔ شیر برقی آمده است.
- تزریق متناسب: پمپ دوزینگ متناسب با دبی آب جبرانی، نه تایمر ثابت.
- ثبت و روند: دادهها را به PLC ببرید تا روند تدریجی خوردگی و رسوب دیده شود؛ نحوهٔ انتقال سیگنال در مقالهٔ ۴ تا ۲۰ میلیآمپر و HART توضیح داده شده است.
جدول تشخیص سریع
نشانه احتمال اقدام افت تدریجی راندمان مبدل رسوب بررسی COC و دوز ضدرسوب هدایت الکتریکی روبهافزایش بلودان ناکافی کنترل شیر بلودان خوردگی موضعی و حفرهای کلرید یا اکسیژن اندازهگیری DO و بازنگری جنس بوی نامطبوع و لجن رشد میکروبی و H₂S بیوساید و اسکونجر نوسان شدید pH الکترود کثیف یا کالیبرهنشده سرویس و کالیبراسیون برای انتخاب سنسورها، آنالایزر و مواد شیمیایی متناسب با آنالیز آب خود، با کارشناسان فن کنترل تماس بگیرید. انتخاب جنس تجهیزات در تماس با آبهای خورنده را هم در راهنمای انتخاب جنس بخوانید.
آب در سیستمهای صنعتی هیچوقت فقط «آب» نیست؛ محلولی از کلسیم، منیزیم، بیکربنات، کلرید و اکسیژن است که در دما و تغلیظ بالا رفتار میکند. سه اتفاق ناخواسته در انتظار هر سیستم گردشی است: رسوب، خوردگی و رشد میکروبی. جالب اینکه درمان یکی میتواند دیگری را بدتر کند — و دقیقاً به همین دلیل بدون پایش، شیمی آب حدس و آزمون است.
چرا یک لایهٔ نازک رسوب اینقدر گران است؟
رسوب کربنات کلسیم هدایت حرارتی بسیار پایینی دارد؛ کسری از میلیمتر رسوب روی سطح مبدل، مقاومت حرارتی قابل توجهی اضافه میکند و برای جبران آن باید دمای بخار یا دبی آب را بالا برد. نتیجه: مصرف سوخت بیشتر، ظرفیت کمتر و توقف زودهنگام برای شستوشوی اسیدی. در دیگ بخار همین لایه میتواند باعث داغ شدن موضعی و آسیب لوله شود.
سیکل تغلیظ: عددی که همه چیز حول آن میچرخد
در برج خنککننده، آب تبخیر میشود اما املاح باقی میمانند؛ پس غلظت نمکها مدام بالا میرود. نسبت غلظت آب گردشی به آب جبرانی را سیکل تغلیظ (COC) میگویند و سادهترین راه اندازهگیری آن مقایسهٔ هدایت الکتریکی دو جریان است:
COC = ECگردشی ÷ ECجبرانی
دبی بلودان = دبی تبخیر ÷ (COC − 1)
سیکل تغلیظ بالاتر یعنی مصرف آب کمتر، اما ریسک رسوب بیشتر. بیشتر سیستمها بین ۳ تا ۶ کار میکنند و نقطهٔ بهینه به سختی و قلیائیت آب جبرانی بستگی دارد. کنترل عملی این عدد با یک سنسور هدایت روی خط و شیر بلودان خودکار انجام میشود؛ سنسورهایی مانند سنسور هدایت الکتریکی روزمونت 400-12 و برای نواحی طبقهبندیشده آنالایزر هدایت الکتریکی روزمونت 5081 ضدانفجار برای همین کار ساخته شدهاند. مبانی این اندازهگیری را در اندازهگیری هدایت الکتریکی (EC) در صنعت توضیح دادهایم.
ضدرسوب (آنتیاسکالانت) چگونه کار میکند؟
برخلاف تصور رایج، ضدرسوب املاح را حل نمیکند. سه مکانیزم اصلی دارد:
- بازدارندگی آستانهای: با غلظت بسیار کم، تشکیل هستهٔ بلور را به تعویق میاندازد؛ یعنی آب میتواند فوقاشباع بماند بدون آنکه رسوب کند.
- تغییر شکل بلور: بلورهای تشکیلشده را بدشکل میکند تا نتوانند لایهٔ سخت و چسبنده بسازند.
- پخشکنندگی: ذرات معلق را در آب معلق نگه میدارد تا با بلودان خارج شوند.
محصولی مانند ماده شیمیایی ضدرسوب Scale Inhibitor 1100 با دوز پیوسته و کنترلشده تزریق میشود. نکتهٔ کلیدی این است که دوز کم بیفایده و دوز زیاد هدر رفتن پول است؛ بنابراین تزریق باید متناسب با آب جبرانی یا سیکل تغلیظ کنترل شود، نه با تایمر ثابت.
خوردگی: اکسیژن و pH را کنترل کنید
عامل اصلی خوردگی در آب، اکسیژن محلول است. در دیگ بخار، اکسیژن با هوازدایی حرارتی و اکسیژنزدای شیمیایی حذف میشود و باقیماندهٔ آن باید در حد چند میکروگرم بر لیتر بماند. اندازهگیری آنلاین با آنالایزرهایی مانند آنالایزر اکسیژن محلول یوکوگاوا DO202G یا سنسور نوری اکسیژن محلول نوری اندرس هاوزر Oxymax COS61D انجام میشود. جزئیات انتخاب سنسور در اندازهگیری اکسیژن در صنعت آمده است.
ضلع دوم، pH است. pH پایین یعنی خوردگی اسیدی و pH بالا یعنی رسوبگذاری؛ پنجرهٔ کاری معمولاً باریک است. الکترودهایی مانند سنسور pH اندرس هاوزر CPS11E یا الکترود pH و ORP اندرس هاوزر Memosens CPS16E همراه با ترانسمیتری مانند آنالایزر و ترانسمیتر pH روزمونت 1056 امکان کنترل پیوسته و آلارمگذاری را میدهند. نکات نگهداری الکترود را حتماً در اندازهگیری pH صنعتی ببینید؛ بیشتر شکایتهای «pH اشتباه میخواند» به کالیبراسیون و نگهداری برمیگردد، نه به خود سنسور.
سولفید هیدروژن و بوی تخممرغ گندیده
در آبهای ترش، مخازن ذخیره و سیستمهای بیهوازی، باکتریهای احیاکنندهٔ سولفات H₂S تولید میکنند؛ گازی که هم سمی است، هم بو ایجاد میکند و هم خوردگی شدید در فاز بخار میسازد. حذف آن با اسکونجر شیمیایی مانند اسکونجر H2S مدل ABATE S-200 انجام میشود؛ جزئیات و ملاحظات ایمنی را در مقالهٔ اسکونجر H2S نوشتهایم.
برنامهٔ اجرایی: از آنالیز تا کنترل خودکار
- آنالیز کامل آب جبرانی: سختی، قلیائیت، کلرید، سیلیس، آهن و TDS. بدون این عددها انتخاب دوز و COC ممکن نیست.
- تعیین سقف سیکل تغلیظ بر اساس ریسک رسوب کربنات کلسیم و سیلیس.
- نصب پایش آنلاین: حداقل هدایت الکتریکی و pH روی خط گردشی.
- بلودان خودکار با شیر برقی فرمانگرفته از هدایت؛ ملاحظات انتخاب شیر در مقالهٔ شیر برقی آمده است.
- تزریق متناسب: پمپ دوزینگ متناسب با دبی آب جبرانی، نه تایمر ثابت.
- ثبت و روند: دادهها را به PLC ببرید تا روند تدریجی خوردگی و رسوب دیده شود؛ نحوهٔ انتقال سیگنال در مقالهٔ ۴ تا ۲۰ میلیآمپر و HART توضیح داده شده است.
جدول تشخیص سریع
| نشانه | احتمال | اقدام |
|---|---|---|
| افت تدریجی راندمان مبدل | رسوب | بررسی COC و دوز ضدرسوب |
| هدایت الکتریکی روبهافزایش | بلودان ناکافی | کنترل شیر بلودان |
| خوردگی موضعی و حفرهای | کلرید یا اکسیژن | اندازهگیری DO و بازنگری جنس |
| بوی نامطبوع و لجن | رشد میکروبی و H₂S | بیوساید و اسکونجر |
| نوسان شدید pH | الکترود کثیف یا کالیبرهنشده | سرویس و کالیبراسیون |
برای انتخاب سنسورها، آنالایزر و مواد شیمیایی متناسب با آنالیز آب خود، با کارشناسان فن کنترل تماس بگیرید. انتخاب جنس تجهیزات در تماس با آبهای خورنده را هم در راهنمای انتخاب جنس بخوانید.
