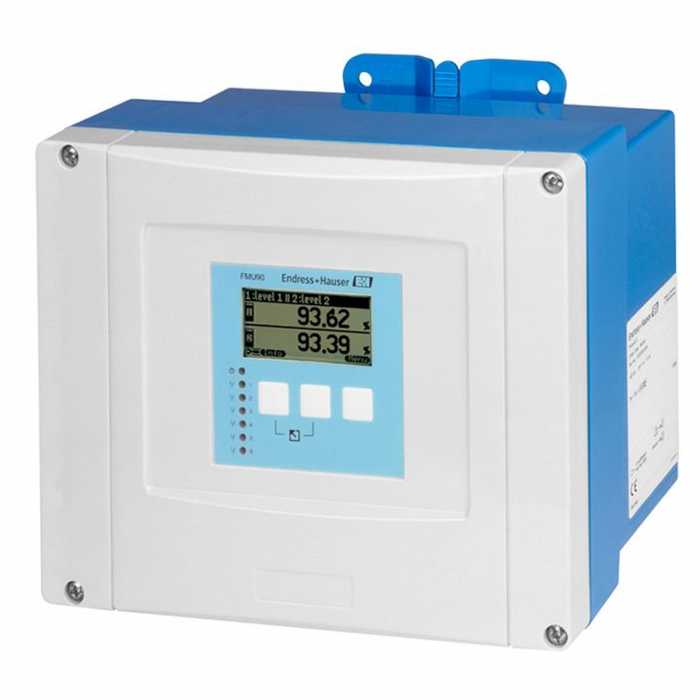

ترانسمیتر لول اولتراسونیک اندرس هاوزر Prosonic S FMU90 | Endress+Hauser Prosonic S FMU90
-
- ترانسمیتر اولتراسونیک با پشتیبانی از یک یا دو سنسور FDU9x
- اندازهگیری سطح، دبی کانال باز و کنترل هوشمند پمپ در یک دستگاه
- محدوده اندازهگیری تا ۷۰ متر (بسته به سنسور)
- محاسبهگر داخلی برای فلومها و سرریزهای استاندارد (Parshall، Venturi، V-Notch و…)
- کنترل تا ۶ پمپ با الگوریتم تعویض دورهای و توزیع ساعت کارکرد
- محاسبه اختلاف سطح، مجموع و میانگین دو نقطه
- ثبت داده و نمایش نمودار روی نمایشگر گرافیکی
- مناسب تصفیهخانه فاضلاب، ایستگاه پمپاژ و کانالهای آب
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Prosonic S FMU90 ساخت اندرس هاوزر (Endress+Hauser) یک ترانسمیتر اولتراسونیک چندمنظوره است که با سنسورهای خانواده FDU9x کار میکند. برخلاف سنسورهای یکپارچه که تنها یک مقدار سطح گزارش میدهند، FMU90 یک واحد پردازش کامل است که میتواند همزمان دو سنسور را مدیریت کند و مجموعهای از محاسبات و توابع کنترلی پیشرفته را انجام دهد.
مهمترین کاربرد این دستگاه در صنعت آب و فاضلاب است. سه قابلیت آن را در این حوزه بیرقیب کرده است. نخست، محاسبه دبی کانال باز: با اندازهگیری ارتفاع آب در بالادست یک فلوم یا سرریز و اعمال منحنی هیدرولیکی مربوطه، دبی عبوری محاسبه میشود. FMU90 منحنیهای استاندارد فلومهای پارشال، ونتوری، خنیک و سرریزهای مثلثی، مستطیلی و ذوزنقهای را از پیش در حافظه دارد و امکان تعریف منحنی دلخواه توسط کاربر نیز وجود دارد.
دوم، کنترل هوشمند پمپ: دستگاه میتواند تا شش پمپ را در یک ایستگاه پمپاژ مدیریت کند. الگوریتمهای داخلی، پمپها را بهصورت دورهای جابهجا میکنند تا ساعت کارکرد میان آنها یکنواخت توزیع شود، از راهاندازی همزمان چند پمپ (و پیک جریان برق) جلوگیری میکنند و امکان تعریف سناریوهای پشتیبان در صورت خرابی یک پمپ را میدهند.
سوم، محاسبات دونقطهای: با اتصال دو سنسور، دستگاه میتواند اختلاف سطح (مثلاً برای تشخیص گرفتگی آشغالگیر)، مجموع یا میانگین دو نقطه را محاسبه کند. نمایشگر گرافیکی بزرگ، نمودار روند تغییرات را نمایش میدهد و امکان ثبت داده نیز فراهم است.
تجهیزکاران فن کنترل، تأمینکننده تخصصی محصولات اندرس هاوزر در ایران، ترانسمیتر Prosonic S FMU90 را همراه با سنسورهای FDU9x، خدمات مشاوره فنی، نصب، راهاندازی و برنامهریزی کنترل پمپ ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی ترانسمیتر اولتراسونیک Prosonic S FMU90
معماری سنسور و ترانسمیتر جدا
در سیستم Prosonic S، سنسور FDU9x در محل نصب (بالای کانال یا مخزن) قرار میگیرد و ترانسمیتر FMU90 در محلی قابل دسترس مانند اتاق کنترل یا تابلو برق. این جدایی چند مزیت دارد: الکترونیک حساس در معرض رطوبت، گازهای خورنده فاضلاب و شرایط جوی قرار نمیگیرد؛ اپراتور برای مشاهده مقادیر و تنظیم دستگاه نیازی به رفتن سر کانال ندارد؛ و امکان اتصال دو سنسور به یک ترانسمیتر، هزینه را کاهش میدهد.
مشخصات فنی کلیدی
| نوع دستگاه | ترانسمیتر اولتراسونیک (نیازمند سنسور FDU9x) |
| تعداد ورودی سنسور | ۱ یا ۲ |
| محدوده اندازهگیری | تا ۷۰ متر (بسته به مدل سنسور) |
| دقت اندازهگیری | ±۲ میلیمتر یا ±۰٫۲٪ از محدوده |
| توابع محاسباتی | دبی کانال باز، اختلاف، مجموع، میانگین، حجم مخزن با جدول خطیسازی |
| کنترل پمپ | تا ۶ پمپ با تعویض دورهای و توزیع ساعت کارکرد |
| منحنیهای هیدرولیکی | فلوم پارشال، ونتوری، خنیک؛ سرریز مثلثی، مستطیلی، ذوزنقهای؛ منحنی دلخواه |
| خروجیها | تا ۴ خروجی ۴ تا ۲۰ میلیآمپر، تا ۶ رله، HART، PROFIBUS DP |
| نمایشگر | گرافیکی با نمایش نمودار روند و ثبت داده |
| درجه حفاظت | IP66/IP67 (نسخه دیواری) |
| تغذیه | AC ۹۰ تا ۲۵۳ ولت / DC ۱۰٫۵ تا ۳۲ ولت |
اندازهگیری دبی کانال باز
در تصفیهخانههای فاضلاب، جریان اغلب در کانالهای روباز و نه در لوله تحت فشار جریان دارد؛ بنابراین فلومترهای معمولی قابل استفاده نیستند. روش استاندارد، نصب یک سازه هیدرولیکی (فلوم یا سرریز) در مسیر و اندازهگیری ارتفاع آب در نقطه مشخصی از بالادست آن است. رابطه ارتفاع-دبی برای هر سازه استاندارد معلوم است. FMU90 با در اختیار داشتن این منحنیها، ارتفاع اندازهگیریشده توسط سنسور اولتراسونیک را مستقیماً به دبی لحظهای و حجم تجمعی تبدیل میکند — بدون نیاز به محاسبهگر جداگانه.
کنترل پمپ در ایستگاه پمپاژ
در یک ایستگاه پمپاژ فاضلاب با چند پمپ، مدیریت صحیح میتواند عمر تجهیزات را بهطور چشمگیری افزایش دهد. توابع FMU90 عبارتاند از:
- تعویض دورهای (Alternating): در هر چرخه، پمپ متفاوتی بهعنوان پمپ اصلی انتخاب میشود تا ساعت کارکرد یکنواخت شود.
- راهاندازی پلکانی: جلوگیری از راهاندازی همزمان چند پمپ و کاهش پیک جریان الکتریکی.
- تغییر نقطه راهاندازی: جابهجایی تصادفی نقطه شروع در محدوده کوچک، برای جلوگیری از تشکیل رسوب و چربی در یک تراز ثابت.
- پشتیبانگیری: در صورت خرابی یا عدم پاسخ یک پمپ، پمپ بعدی وارد مدار میشود و هشدار صادر میگردد.
- شمارش ساعت کارکرد: پایهای برای برنامهریزی نگهداری پیشگیرانه.
کاربردها
- اندازهگیری دبی کانال باز ورودی و خروجی تصفیهخانه فاضلاب
- کنترل پمپ در ایستگاههای پمپاژ آب و فاضلاب
- پایش سطح حوضچهها و مخازن تصفیهخانه
- تشخیص گرفتگی آشغالگیر با اندازهگیری اختلاف سطح دو طرف
- اندازهگیری دبی در کانالهای آبیاری و رودخانههای کوچک
- پایش سطح مخازن ذخیره آب و مواد شیمیایی
- کنترل سطح در صنایع معدنی و فرآوری
انتخاب و سفارش
کد سفارش FMU90 بر اساس تعداد ورودی سنسور، تعداد و نوع خروجیها (آنالوگ و رله)، پروتکل ارتباطی، نوع محفظه (دیواری یا ریلی) و منبع تغذیه پیکربندی میشود. سنسور FDU9x نیز جداگانه و بر اساس محدوده اندازهگیری، زاویه پرتو و شرایط محیطی انتخاب میشود. برای طراحی کامل سیستم، مشخصات کانال یا مخزن، تعداد پمپها و توابع مورد نیاز خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
