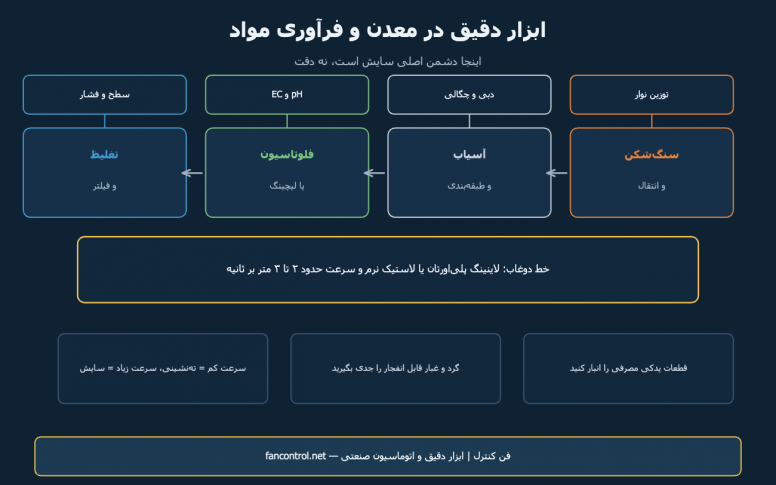

ابزار دقیق در معدن و فرآوری مواد: دوغاب، سایش و توزین
در معدن و کارخانههای فرآوری، تجهیزات ابزار دقیق در سختترین شرایط ممکن کار میکنند: دوغاب ساینده، گرد و غبار، لرزش شدید، رطوبت و دمای متغیر. اینجا معیار انتخاب اول دوام است و بعد دقت؛ دستگاهی که دقت آزمایشگاهی دارد اما در دو ماه ساییده میشود، انتخاب اشتباهی است.
۱) اندازهگیری دبی دوغاب
دوغاب معدنی مخلوطی از آب و ذرات جامد ساینده است. فلومتر مغناطیسی تنها گزینهای است که هیچ قطعهٔ متحرک یا مانعی در مسیر ندارد و همین آن را به استاندارد عملی این صنعت تبدیل کرده است. اما موفقیت آن به سه انتخاب بستگی دارد:
- لاینینگ: پلیاورتان یا لاستیک نرم که ضربهٔ ذرات را جذب میکند؛ PTFE در این کاربرد زود آسیب میبیند. جزئیات انتخاب لاینینگ و الکترود در این مقاله.
- سرعت جریان: قاعدهٔ عملی حدود ۲ تا ۳ متر بر ثانیه است. کمتر از آن، ذرات تهنشین میشوند و خط میگیرد؛ بیشتر از آن، سایش بهشدت زیاد میشود. یعنی سایز فلومتر از سرعت تعیین میشود، نه از قطر لوله.
- ارتبندی: در لولههای لاستیکی و پلاستیکی، حلقهٔ ارت الزامی است وگرنه سیگنال ناپایدار میشود؛ اصول آن در مقالهٔ سیمکشی لوپ و فلومتر مغناطیسی.
برای اندازهگیری همزمان دبی و چگالی دوغاب (که معیار درصد جامد است)، فلومتر کوریولیس گزینهٔ دقیق اما گرانتری است.
۲) سطح: سیلو، بونکر و مخزن دوغاب
در سیلوی سنگ و مواد خشک، غبار و شکل مخروطی توده، اندازهگیری را سخت میکند؛ راهکارها و نکات نصب در سطحسنجی مواد جامد و پودری در سیلو آمده است. برای مخازن دوغاب، رادار یا ترانسمیتر فشار با دیافراگم همسطح استفاده میشود تا رسوب در مسیر ایمپالس ایجاد نشود؛ به مقالهٔ سنسور سرامیکی و سیل دیافراگمی مراجعه کنید. المان سرامیکی در این کاربرد مزیت روشنی دارد چون در برابر سایش مقاوم است.
برای حفاظت پمپ دوغاب در برابر کارکرد خشک و برای آلارم پر شدن، یک لول سوئیچ مستقل بگذارید.
۳) توزین: از نوار نقاله تا بونکر
تناژ عبوری از نوار نقاله مبنای گزارش تولید و محاسبهٔ راندمان است. باسکول نواری از لودسل و سنسور سرعت نوار استفاده میکند؛ یعنی دقت آن هم به نصب مکانیکی درست وابسته است و هم به اندازهگیری سرعت. اصول لودسل و خطاهای رایج نصب را در مقالهٔ لودسل و توزین صنعتی و روشهای اندازهگیری سرعت را در مقالهٔ اندازهگیری دور آوردهایم.
۴) فلوتاسیون و لیچینگ: شیمی فرایند
- pH پارامتر اصلی کنترل فلوتاسیون است. الکترود در دوغاب ساینده عمر کوتاهی دارد؛ نصب در محفظهٔ نمونهگیری با جریان کنترلشده و برنامهٔ تمیزکاری منظم، عمر آن را چند برابر میکند. به اندازهگیری pH صنعتی مراجعه کنید.
- هدایت الکتریکی برای پایش غلظت محلول لیچینگ و آب فرایندی؛ مقالهٔ EC.
- دوزینگ معرفها: کلکتور، کفساز و آهک با پمپ دوزینگ تزریق میشوند و دبی کم آنها باید اندازهگیری شود؛ گزینهها در مقالهٔ دبی کم و دوزینگ دقیق.
۵) خنککاری و حفاظت تجهیزات
یاتاقان آسیاب، گیربکس و موتورهای بزرگ به آب خنککاری وابستهاند. قطع جریان خنککاری در چند دقیقه میتواند تجهیز چند میلیاردی را از کار بیندازد. یک فلوسوئیچ پدلی ساده یا فلوسوئیچ کالریمتری ارزانترین بیمهای است که میتوانید بخرید. دمای یاتاقان هم با RTD و ترانسمیتر دما پایش میشود.
۶) ایمنی: گرد و غبار قابل انفجار
غبار برخی مواد معدنی و بهویژه زغالسنگ، در غلظت مشخص قابل انفجار است. تجهیزات نصبشده در این نواحی باید برای ناحیهٔ گرد و غبار گواهی داشته باشند — این با گواهی گاز فرق دارد و در کد سفارش باید صریح باشد. توضیح ساده در تجهیزات ضدانفجار: Zone، Ex d و Ex i.
۷) نگهداری در محیط سخت
در معدن، بازهٔ سرویس کوتاهتر از صنایع دیگر است و قطعات مصرفی (لاینینگ، الکترود، الکترود pH، گسکت) باید در انبار موجود باشند. چارچوب تدوین برنامه را در نگهداری پیشگیرانه ابزار دقیق و معیار انتخاب جنس مقاوم به سایش و خوردگی را در این راهنما آوردهایم.
جدول خلاصه
نیاز گزینهٔ پیشنهادی دبی دوغاب فلومتر مغناطیسی با لاینینگ پلیاورتان چگالی و درصد جامد کوریولیس یا چگالیسنج سطح سیلو مواد خشک رادار فرکانس بالا سطح مخزن دوغاب رادار یا فشار با دیافراگم همسطح تناژ نوار نقاله باسکول نواری با لودسل کنترل فلوتاسیون pH و EC با محفظه نمونهگیری حفاظت خنککاری فلوسوئیچ برای انتخاب تجهیزات متناسب با دوغاب و شرایط سایشی خط خود، مشخصات فرایند را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام در این چکلیست فهرست شده است.
