فلومتر التراسونیک کلمپآن اندرس هاوزر Proline Prosonic Flow W 400 | Endress+Hauser Proline Prosonic Flow W 400
-
- فلومتر اولتراسونیک کلمپآن (Clamp-on) — نصب روی لوله بدون برش و قطع جریان
- مخصوص آب، فاضلاب و پساب
- سایز لوله DN 15 تا DN 4000
- بدون افت فشار و بدون تماس با سیال
- عملکرد پایدار حتی در آب حاوی مواد معلق و حباب
- سنسورهای دائمی با درجه حفاظت IP68 برای نصب دفنی
- Heartbeat Technology برای تأیید صحت عملکرد
- ایدهآل برای بازسازی خطوط موجود و اندازهگیری موقت
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

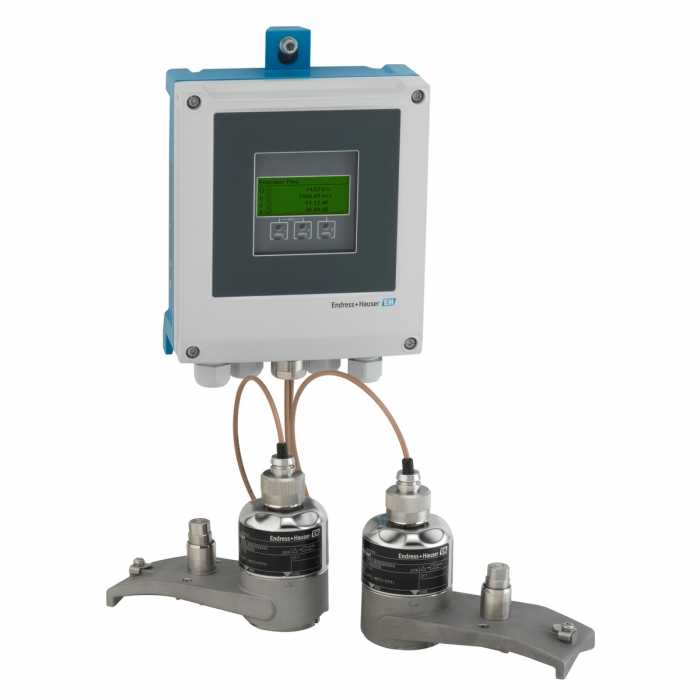

Proline Prosonic Flow W 400 ساخت اندرس هاوزر (Endress+Hauser) فلومتر اولتراسونیک از نوع کلمپآن (Clamp-on) است؛ یعنی سنسورها از بیرون روی لوله بسته میشوند و هیچ نیازی به برش لوله، تخلیه خط یا توقف جریان وجود ندارد. این ویژگی، آن را به راهحلی بیرقیب برای خطوط موجود و در حال بهرهبرداری تبدیل میکند؛ جایی که قطع جریان آب یا فرآیند، هزینهای سنگین یا اصلاً غیرممکن است.
اصل کار این دستگاه بر پایه اختلاف زمان انتشار امواج فراصوت (Transit Time) است. دو سنسور روی لوله نصب میشوند و بهنوبت برای یکدیگر پالس فراصوت میفرستند. پالسی که همجهت با جریان حرکت میکند زودتر میرسد و پالسی که خلاف جریان است دیرتر. اختلاف این دو زمان، مستقیماً متناسب با سرعت متوسط سیال است و از آن دبی محاسبه میشود.
Prosonic Flow W 400 برای لولههایی از DN 15 تا DN 4000 قابل استفاده است — بازهای که هیچ فلومتر درونخطی نمیتواند پوشش دهد. برای خطوط انتقال آب با قطرهای بزرگ که خرید و نصب یک فلومتر مغناطیسی هزینهای بسیار سنگین دارد، نسخه کلمپآن گزینهای منطقی و بهمراتب اقتصادیتر است.
از آنجا که سنسورها هیچ تماسی با سیال ندارند، دستگاه افت فشار صفر ایجاد میکند، در معرض خوردگی و سایش قرار نمیگیرد و عمر بسیار طولانی دارد. الگوریتمهای پیشرفته پردازش سیگنال، امکان اندازهگیری پایدار حتی در آب حاوی مواد معلق، حباب هوا یا لوله با رسوب داخلی را فراهم میکنند. نسخه سنسورهای دائمی با درجه حفاظت IP68 امکان نصب در چاهک آبگرفته و بهصورت دفنی را میدهد.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، فلومتر Prosonic Flow W 400 را همراه با خدمات مشاوره انتخاب سنسور، نصب و راهاندازی و آموزش ارائه میکند.
مشخصات ظاهری
مخصات اصلی
بررسی فنی فلومتر اولتراسونیک Proline Prosonic Flow W 400
اصل اندازهگیری Transit Time
در روش اختلاف زمان انتشار، دو ترانسدیوسر روی دیواره خارجی لوله و در فاصله مشخصی از هم نصب میشوند. هر ترانسدیوسر بهنوبت پالس فراصوت ارسال و دریافت میکند. زمان سفر پالس در جهت جریان (t↓) کوتاهتر از زمان سفر در خلاف جهت جریان (t↑) است. اختلاف Δt = t↑ − t↓ متناسب با سرعت متوسط سیال در مسیر پرتو است. با دانستن قطر داخلی و ضخامت دیواره لوله، دبی حجمی محاسبه میشود. برای افزایش دقت، میتوان از پیکربندی دو مسیره (Dual-path) استفاده کرد که اثر پروفیل نامتقارن جریان را کاهش میدهد.
مشخصات فنی کلیدی
| نوع نصب | کلمپآن روی لوله (بدون قطع خط) |
| محدوده قطر لوله | DN 15 تا DN 4000 |
| دقت اندازهگیری | ±۰٫۵٪ تا ±۲٪ از مقدار قرائتشده (بسته به پیکربندی و کالیبراسیون میدانی) |
| تکرارپذیری | ±۰٫۲٪ از مقدار قرائتشده |
| جنس لوله قابل پشتیبانی | فولاد، استنلس استیل، چدن، PVC، PE، GRP، بتن با پوشش |
| دمای سیال | ۴۰- تا ۱۷۰+ درجه سانتیگراد (بسته به سنسور) |
| درجه حفاظت سنسور | تا IP68 (نصب دفنی و در آب) |
| مسیرهای اندازهگیری | تکمسیره یا دومسیره |
| ارتباطات | ۴ تا ۲۰ میلیآمپر، پالس/فرکانس/وضعیت، HART، Modbus RS485، PROFIBUS، EtherNet/IP، PROFINET |
| تغذیه | AC ۱۰۰ تا ۲۴۰ ولت / DC ۲۴ ولت |
مزیت اصلی: نصب بدون قطع خط
در یک خط انتقال آب شهری، قطع جریان برای نصب فلومتر درونخطی به معنای قطع آب مشترکان، تخلیه و پرکردن مجدد خط، ضدعفونی و نمونهبرداری میکروبی است — فرآیندی که روزها زمان و هزینه قابل توجهی میبرد. با Prosonic Flow W 400، تیم نصب طی چند ساعت سنسورها را روی لوله میبندد، پارامترهای لوله را وارد میکند و دستگاه شروع به اندازهگیری میکند؛ بدون آنکه یک قطره آب هدر رود یا مشترکی بیآب بماند.
کاربردها
- اندازهگیری دبی در خطوط انتقال آب شهری با قطر بزرگ
- بازسازی و تجهیز خطوط موجود بدون قطع جریان
- مدیریت آب بدون درآمد و ناحیهبندی شبکه (DMA)
- اندازهگیری موقت و ممیزی مصرف آب واحدهای صنعتی
- ورودی و خروجی تصفیهخانه آب و فاضلاب
- خطوط آب خنککننده نیروگاهها و صنایع
- لولههای غیرفلزی (PVC، PE، GRP) که فلومتر مغناطیسی روی آنها گران تمام میشود
نکات نصب
- محل نصب باید طول مستقیم کافی داشته باشد (معمولاً ۱۰ برابر قطر در ورودی و ۵ برابر در خروجی).
- لوله باید کاملاً پر از سیال باشد؛ نصب روی قسمت صعودی خط توصیه میشود.
- سطح لوله در محل نصب باید از رنگ و زنگزدگی پاک شود و از کوپلانت مناسب استفاده گردد.
- ورود دقیق قطر خارجی، ضخامت دیواره، جنس لوله و ضخامت لاینینگ در دقت نهایی نقش تعیینکننده دارد.
انتخاب و سفارش
کد سفارش 9W4B بر اساس قطر و جنس لوله، دمای سیال، نوع سنسور (موقت یا دائمی)، تعداد مسیر اندازهگیری، درجه حفاظت، طول کابل و پروتکل ارتباطی پیکربندی میشود. برای انتخاب دقیق، مشخصات کامل لوله و شرایط نصب را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
