فلومتر کوریولیس اندرس هاوزر Proline Promass F 300 | Endress+Hauser Proline Promass F 300
-
- فلومتر جرمی کوریولیس مرجع اندرس هاوزر با بالاترین دقت
- دقت اندازهگیری جرمی تا ±۰٫۰۵٪ از مقدار قرائتشده
- اندازهگیری همزمان دبی جرمی، چگالی، دما و دبی حجمی
- سایز DN 8 تا DN 250
- مستقل از دما، فشار، ویسکوزیته و پروفیل جریان
- مناسب انتقال مالکیت (Custody Transfer) با تأییدیههای OIML و MID
- گواهیهای ATEX، IECEx، SIL 2/3 و بسته Heartbeat Technology
- ترانسمیتر نسل ۳۰۰ با نمایشگر لمسی و وبسرور داخلی
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

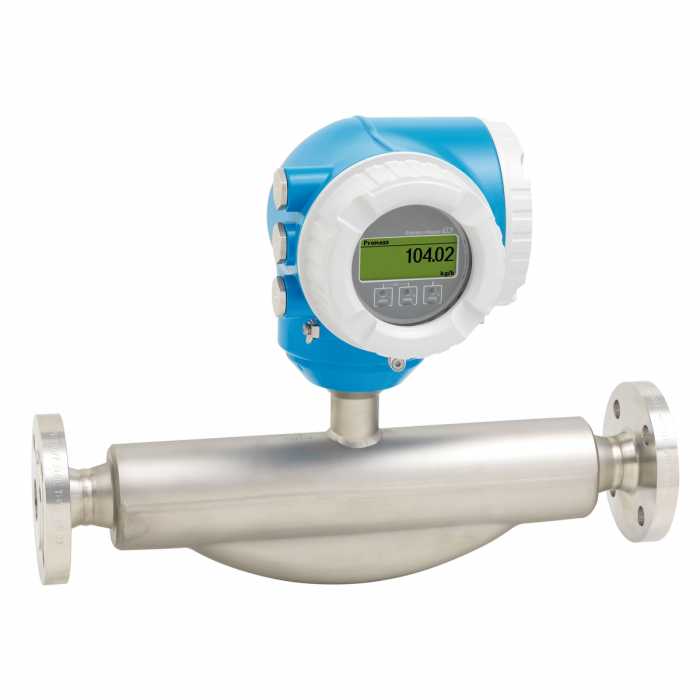

Proline Promass F 300 ساخت اندرس هاوزر (Endress+Hauser) فلومتر جرمی کوریولیس مرجع این شرکت و یکی از دقیقترین ابزارهای اندازهگیری دبی در جهان است. برخلاف فلومترهای حجمی که خروجی آنها با تغییر دما و فشار سیال تغییر میکند، فلومتر کوریولیس مستقیماً جرم عبوری را اندازه میگیرد؛ کمیتی که تحت هیچ شرایطی تغییر نمیکند. به همین دلیل در معاملات تجاری، بالانس مواد و فرآیندهای حساس، کوریولیس استاندارد طلایی محسوب میشود.
Promass F 300 در یک اندازهگیری، چهار کمیت را همزمان گزارش میکند: دبی جرمی، چگالی، دمای سیال و دبی حجمی. اندازهگیری چگالی بهصورت مستقیم و بدون نیاز به دستگاه جداگانه انجام میشود و امکان محاسبه غلظت (مثلاً درصد قند در شربت، درصد ماده خشک یا بریکس) را نیز فراهم میکند. این ویژگی در بسیاری از کاربردها جایگزین یک زنجیره کامل از تجهیزات آنالیز میشود.
دقت اندازهگیری جرمی این مدل تا ±۰٫۰۵٪ از مقدار قرائتشده میرسد و پایداری بلندمدت آن بهگونهای است که فواصل کالیبراسیون مجدد بسیار طولانی میشود. برای کاربردهای انتقال مالکیت (Custody Transfer)، نسخههایی با تأییدیههای OIML R117 و MID در دسترس است که امکان استفاده در ایستگاههای بارگیری، فروش سوخت و معاملات محصولات مایع را قانونی میکند.
خانواده Promass F بهویژه در صنایع نفت، گاز و پتروشیمی، شیمیایی و غذایی کاربرد گسترده دارد. تأییدیههای ضدانفجار ATEX، IECEx، cCSAus و NEPSI، بههمراه گواهیهای ایمنی عملکردی SIL 2/SIL 3، آن را برای مناطق پرخطر و حلقههای ایمنی مناسب میسازد. ترانسمیتر نسل ۳۰۰ با نمایشگر رنگی لمسی از پشت شیشه، وبسرور داخلی و حافظه HistoROM، بهرهبرداری و نگهداری را ساده میکند و Heartbeat Technology امکان تأیید صحت عملکرد بدون خارج کردن دستگاه از خط را میدهد.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، فلومتر Promass F 300 را در سایزها و پیکربندیهای مختلف همراه با خدمات مشاوره فنی، نصب، راهاندازی و کالیبراسیون ارائه میکند.
مشخصات ظاهری
مخصات اصلی
بررسی فنی فلومتر کوریولیس Proline Promass F 300
اصل اندازهگیری کوریولیس
دو لوله موازی داخل سنسور توسط یک محرک الکترومغناطیسی در فرکانس طبیعی خود به ارتعاش درمیآیند. وقتی سیال از میان لولههای در حال ارتعاش عبور میکند، نیروی کوریولیس باعث اختلاف فاز میان ارتعاش ورودی و خروجی لوله میشود. این اختلاف فاز دقیقاً متناسب با دبی جرمی است. همزمان، فرکانس تشدید لولهها با چگالی سیال تغییر میکند و از آن چگالی محاسبه میشود. حسگر دمای داخلی نیز برای جبران اثر دما بر مدول الاستیک لوله به کار میرود. نتیجه، اندازهگیری مستقیمی است که به پروفیل جریان، ویسکوزیته، فشار و هدایت الکتریکی سیال وابسته نیست.
مشخصات فنی کلیدی
| محدوده سایز | DN 8 تا DN 250 |
| دقت دبی جرمی | ±۰٫۰۵٪ از مقدار قرائتشده (مایع) |
| دقت چگالی | ±۰٫۰۰۰۵ گرم بر سانتیمتر مکعب (با کالیبراسیون ویژه) |
| تکرارپذیری | ±۰٫۰۲۵٪ از مقدار قرائتشده |
| محدوده دمای سیال | ۵۰- تا ۲۰۵+ درجه سانتیگراد (تا ۳۵۰ درجه در نسخه دما بالا) |
| فشار کاری | تا PN 100 / Class 600 (بسته به سایز) |
| جنس لوله اندازهگیری | استنلس استیل 1.4539، آلیاژ C22، تیتانیوم درجه ۹ |
| کمیتهای اندازهگیری | دبی جرمی، چگالی، دما، دبی حجمی، غلظت |
| درجه حفاظت | IP66/67، Type 4X |
| ارتباطات | ۴ تا ۲۰ میلیآمپر، HART، PROFIBUS PA/DP، PROFINET، EtherNet/IP، Modbus RS485، FOUNDATION Fieldbus |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI، SIL 2/3، OIML R117، MID، 3-A، EHEDG |
چرا اندازهگیری جرمی؟
حجم یک سیال با دما و فشار تغییر میکند؛ یک متر مکعب نفت در تابستان با یک متر مکعب همان نفت در زمستان جرم متفاوتی دارد. در معاملات تجاری و بالانس مواد، آنچه واقعاً اهمیت دارد جرم است. فلومتر کوریولیس این کمیت را مستقیماً و بدون نیاز به جبرانسازی دما و فشار اندازه میگیرد؛ همین موضوع خطای سیستماتیک را حذف کرده و اختلافات میان خریدار و فروشنده را از میان برمیدارد.
Heartbeat Technology
Heartbeat Verification با پوشش تست تا ۹۵ درصد، صحت عملکرد کامل زنجیره اندازهگیری را بدون قطع فرآیند تأیید کرده و گزارشی قابل ردیابی و مورد پذیرش ممیزان تولید میکند. Heartbeat Monitoring شاخصهایی مانند خوردگی و سایش لوله، تشکیل رسوب و وجود حباب گاز در سیال را پایش کرده و پیش از تأثیرگذاری بر کیفیت اندازهگیری هشدار میدهد.
کاربردها
- ایستگاههای بارگیری و تخلیه فرآوردههای نفتی و شیمیایی
- انتقال مالکیت و اندازهگیری تجاری (Custody Transfer)
- بالانس مواد و کنترل بازده در واحدهای فرآیندی
- دوزینگ و اختلاط دقیق در صنایع شیمیایی و رنگ
- اندازهگیری غلظت و بریکس در صنایع غذایی و نوشیدنی
- کنترل سوخت مشعلها و کورههای صنعتی
- صنایع دارویی و بیوتکنولوژی (نسخه بهداشتی)
انتخاب و سفارش
کد سفارش 8F3B بر اساس سایز نامی، جنس لوله اندازهگیری، کلاس فشار و اتصال فرآیندی، دقت و کالیبراسیون ویژه، تأییدیههای ضدانفجار و SIL، پروتکل ارتباطی و بسته Heartbeat پیکربندی میشود. برای انتخاب دقیق، نوع سیال، محدوده دبی و دما، فشار کاری و الزامات قانونی پروژه خود را با کارشناسان تجهیزکاران فن کنترل در میان بگذارید.
