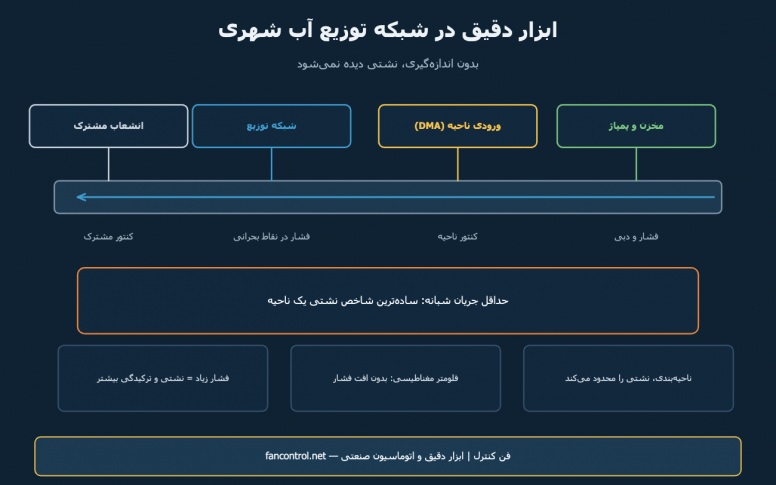

ابزار دقیق در شبکه آب شهری: کنتور، فشار و نشتیابی
در بسیاری از شبکههای توزیع آب، بخش قابل توجهی از آبی که تصفیه و پمپاژ میشود هرگز به مشترک نمیرسد یا فروخته نمیشود؛ به این مقدار آب بدون درآمد میگویند. بخشی از آن نشتی فیزیکی است و بخشی خطای اندازهگیری و مصرف غیرمجاز. نکتهٔ مهم این است که هیچکدام بدون ابزار دقیق قابل شناسایی نیستند.
۱) ناحیهبندی (DMA): اولین قدم واقعی
شبکه را نمیتوان یکجا کنترل کرد. روش استاندارد، تقسیم آن به نواحی کوچک با ورودی مشخص و کنتوردار است. وقتی هر ناحیه ورودی اندازهگیریشده داشته باشد، میتوان مصرف آن را با مجموع کنتورهای مشترکان مقایسه کرد و اختلاف را بهعنوان تلفات ناحیه شناسایی کرد. بدون ناحیهبندی، جستوجوی نشتی مثل گشتن در تاریکی است.
۲) کنتور ورودی ناحیه
برای این کاربرد، فلومتر مغناطیسی انتخاب استاندارد است: افت فشار صفر، بدون قطعهٔ متحرک، دقت بالا در دبیهای پایین و عمر طولانی. نمونههای متداول فلومتر مغناطیسی ABB واترمستر، اندرس هاوزر Promag 10W و روزمونت 8750W. مبانی و نکات نصب در فلومتر مغناطیسی چیست؟ و انتخاب لاینینگ و الکترود در این مقاله آمده است.
نکات مهم نصب در شبکه:
- لوله باید همیشه پر باشد. کنتور را در نقطهٔ پایین یا در بخش عمودی رو به بالا نصب کنید و قابلیت تشخیص لولهٔ خالی را فعال کنید.
- طول مستقیم لوله (حدود پنج برابر قطر قبل و سه برابر بعد) را رعایت کنید.
- ارتبندی با حلقهٔ ارت، بهویژه در لولههای پلیاتیلن، اجباری است — وگرنه عدد ناپایدار میشود.
- اگر قطع خط ممکن نیست، نسخهٔ اینزرشن با Hot-Tap یا فلومتر اولتراسونیک کلمپآن گزینههای عملی هستند؛ فلومتر اولتراسونیک کوبولد DUC نمونهای از خانوادهٔ اولتراسونیک است.
۳) حداقل جریان شبانه: شاخصی که همهچیز را میگوید
بین ساعتهای پایانی شب و اولیهٔ صبح، مصرف واقعی مشترکان به کمترین مقدار خود میرسد. اگر در همین بازه، ورودی ناحیه همچنان دبی قابل توجهی نشان دهد، آن دبی عمدتاً نشتی است. مقایسهٔ این عدد بین ماهها و بین نواحی، اولویتبندی عملیات نشتیابی را ممکن میکند — بدون اینکه یک متر لوله حفاری شود.
برای این تحلیل به ثبت پیوستهٔ داده نیاز دارید: خروجی ۴ تا ۲۰ میلیآمپر یا پالس به دیتالاگر یا سامانهٔ تلهمتری. مبانی سیگنال در مقالهٔ ۴ تا ۲۰ میلیآمپر و HART و ملاحظات کابل و ارت در این مقاله.
۴) فشار: هم علت، هم راهحل
رابطهٔ فشار و نشتی یکطرفه نیست: فشار بیشتر یعنی دبی نشتی بیشتر از همان سوراخ موجود، و یعنی احتمال ترکیدگی بیشتر. به همین دلیل مدیریت فشار یکی از کمهزینهترین روشهای کاهش تلفات است:
- پایش فشار در نقاط بحرانی (دورترین و مرتفعترین نقطهٔ ناحیه) با ترانسمیتر فشار؛ راهنمای انتخاب در این مقاله و نمونهٔ فشرده ترانسمیتر فشار الکترونیکی کوبولد PSD.
- شیر فشارشکن برای نگهداشتن فشار در حداقل لازم، بهویژه در ساعات کممصرف شب.
- افت فشار ناگهانی در یک ناحیه، نشانهٔ ترکیدگی است و باید آلارم داشته باشد.
- در ایستگاه پمپاژ، کنترل دور پمپ بر اساس فشار خروجی، هم انرژی و هم فشار اضافی را کم میکند؛ جزئیات در مقالهٔ حفاظت و کنترل پمپ.
۵) مخزن و ایستگاه پمپاژ
سطح مخازن زمینی و هوایی با رادار یا اولتراسونیک اندازهگیری میشود و مبنای فرمان پمپهاست. برای حفاظت در برابر سرریز و کارکرد خشک، یک سوئیچ مستقل لازم است؛ گزینهها در مقالهٔ لول سوئیچ و نمونههای ساده مانند لول سوئیچ شناور کوبولد NAB. برای چاههای عمیق هم روشها در اندازهگیری سطح چاه آب آمده است.
۶) کیفیت آب در شبکه
کلر باقیمانده، کدورت، pH و هدایت الکتریکی، شاخصهای سلامت آب در طول شبکهاند. افت ناگهانی کلر در انتهای شبکه میتواند نشانهٔ ورود آلودگی یا ماندگاری زیاد آب باشد. مبانی اندازهگیری در مقالهٔ pH و مقالهٔ هدایت الکتریکی؛ تصویر کاملتر از تصفیه تا توزیع در ابزار دقیق در تصفیهخانه آب و فاضلاب.
برنامهٔ عملی کاهش آب بدون درآمد
گام ابزار خروجی ناحیهبندی شبکه شیر ایزوله و کنتور ورودی مرز مشخص برای تراز آب اندازهگیری ورودی هر ناحیه فلومتر مغناطیسی دبی پیوسته و تجمعی تحلیل حداقل جریان شبانه دیتالاگر یا تلهمتری اولویتبندی نشتیابی مدیریت فشار ترانسمیتر فشار و شیر فشارشکن کاهش نشتی و ترکیدگی پایش مخازن رادار یا اولتراسونیک + سوئیچ جلوگیری از سرریز و کار خشک کالیبراسیون دورهای برنامهٔ نگهداری اعتبار دادهها — جزئیات برای انتخاب کنتور، ترانسمیتر فشار و سطحسنج متناسب با شبکهٔ خود، مشخصات خطوط را برای کارشناسان فن کنترل بفرستید؛ فهرست اطلاعات لازم در چکلیست استعلام و خرید آمده است.
در بسیاری از شبکههای توزیع آب، بخش قابل توجهی از آبی که تصفیه و پمپاژ میشود هرگز به مشترک نمیرسد یا فروخته نمیشود؛ به این مقدار آب بدون درآمد میگویند. بخشی از آن نشتی فیزیکی است و بخشی خطای اندازهگیری و مصرف غیرمجاز. نکتهٔ مهم این است که هیچکدام بدون ابزار دقیق قابل شناسایی نیستند.
۱) ناحیهبندی (DMA): اولین قدم واقعی
شبکه را نمیتوان یکجا کنترل کرد. روش استاندارد، تقسیم آن به نواحی کوچک با ورودی مشخص و کنتوردار است. وقتی هر ناحیه ورودی اندازهگیریشده داشته باشد، میتوان مصرف آن را با مجموع کنتورهای مشترکان مقایسه کرد و اختلاف را بهعنوان تلفات ناحیه شناسایی کرد. بدون ناحیهبندی، جستوجوی نشتی مثل گشتن در تاریکی است.
۲) کنتور ورودی ناحیه
برای این کاربرد، فلومتر مغناطیسی انتخاب استاندارد است: افت فشار صفر، بدون قطعهٔ متحرک، دقت بالا در دبیهای پایین و عمر طولانی. نمونههای متداول فلومتر مغناطیسی ABB واترمستر، اندرس هاوزر Promag 10W و روزمونت 8750W. مبانی و نکات نصب در فلومتر مغناطیسی چیست؟ و انتخاب لاینینگ و الکترود در این مقاله آمده است.
نکات مهم نصب در شبکه:
- لوله باید همیشه پر باشد. کنتور را در نقطهٔ پایین یا در بخش عمودی رو به بالا نصب کنید و قابلیت تشخیص لولهٔ خالی را فعال کنید.
- طول مستقیم لوله (حدود پنج برابر قطر قبل و سه برابر بعد) را رعایت کنید.
- ارتبندی با حلقهٔ ارت، بهویژه در لولههای پلیاتیلن، اجباری است — وگرنه عدد ناپایدار میشود.
- اگر قطع خط ممکن نیست، نسخهٔ اینزرشن با Hot-Tap یا فلومتر اولتراسونیک کلمپآن گزینههای عملی هستند؛ فلومتر اولتراسونیک کوبولد DUC نمونهای از خانوادهٔ اولتراسونیک است.
۳) حداقل جریان شبانه: شاخصی که همهچیز را میگوید
بین ساعتهای پایانی شب و اولیهٔ صبح، مصرف واقعی مشترکان به کمترین مقدار خود میرسد. اگر در همین بازه، ورودی ناحیه همچنان دبی قابل توجهی نشان دهد، آن دبی عمدتاً نشتی است. مقایسهٔ این عدد بین ماهها و بین نواحی، اولویتبندی عملیات نشتیابی را ممکن میکند — بدون اینکه یک متر لوله حفاری شود.
برای این تحلیل به ثبت پیوستهٔ داده نیاز دارید: خروجی ۴ تا ۲۰ میلیآمپر یا پالس به دیتالاگر یا سامانهٔ تلهمتری. مبانی سیگنال در مقالهٔ ۴ تا ۲۰ میلیآمپر و HART و ملاحظات کابل و ارت در این مقاله.
۴) فشار: هم علت، هم راهحل
رابطهٔ فشار و نشتی یکطرفه نیست: فشار بیشتر یعنی دبی نشتی بیشتر از همان سوراخ موجود، و یعنی احتمال ترکیدگی بیشتر. به همین دلیل مدیریت فشار یکی از کمهزینهترین روشهای کاهش تلفات است:
- پایش فشار در نقاط بحرانی (دورترین و مرتفعترین نقطهٔ ناحیه) با ترانسمیتر فشار؛ راهنمای انتخاب در این مقاله و نمونهٔ فشرده ترانسمیتر فشار الکترونیکی کوبولد PSD.
- شیر فشارشکن برای نگهداشتن فشار در حداقل لازم، بهویژه در ساعات کممصرف شب.
- افت فشار ناگهانی در یک ناحیه، نشانهٔ ترکیدگی است و باید آلارم داشته باشد.
- در ایستگاه پمپاژ، کنترل دور پمپ بر اساس فشار خروجی، هم انرژی و هم فشار اضافی را کم میکند؛ جزئیات در مقالهٔ حفاظت و کنترل پمپ.
۵) مخزن و ایستگاه پمپاژ
سطح مخازن زمینی و هوایی با رادار یا اولتراسونیک اندازهگیری میشود و مبنای فرمان پمپهاست. برای حفاظت در برابر سرریز و کارکرد خشک، یک سوئیچ مستقل لازم است؛ گزینهها در مقالهٔ لول سوئیچ و نمونههای ساده مانند لول سوئیچ شناور کوبولد NAB. برای چاههای عمیق هم روشها در اندازهگیری سطح چاه آب آمده است.
۶) کیفیت آب در شبکه
کلر باقیمانده، کدورت، pH و هدایت الکتریکی، شاخصهای سلامت آب در طول شبکهاند. افت ناگهانی کلر در انتهای شبکه میتواند نشانهٔ ورود آلودگی یا ماندگاری زیاد آب باشد. مبانی اندازهگیری در مقالهٔ pH و مقالهٔ هدایت الکتریکی؛ تصویر کاملتر از تصفیه تا توزیع در ابزار دقیق در تصفیهخانه آب و فاضلاب.
برنامهٔ عملی کاهش آب بدون درآمد
| گام | ابزار | خروجی |
|---|---|---|
| ناحیهبندی شبکه | شیر ایزوله و کنتور ورودی | مرز مشخص برای تراز آب |
| اندازهگیری ورودی هر ناحیه | فلومتر مغناطیسی | دبی پیوسته و تجمعی |
| تحلیل حداقل جریان شبانه | دیتالاگر یا تلهمتری | اولویتبندی نشتیابی |
| مدیریت فشار | ترانسمیتر فشار و شیر فشارشکن | کاهش نشتی و ترکیدگی |
| پایش مخازن | رادار یا اولتراسونیک + سوئیچ | جلوگیری از سرریز و کار خشک |
| کالیبراسیون دورهای | برنامهٔ نگهداری | اعتبار دادهها — جزئیات |
برای انتخاب کنتور، ترانسمیتر فشار و سطحسنج متناسب با شبکهٔ خود، مشخصات خطوط را برای کارشناسان فن کنترل بفرستید؛ فهرست اطلاعات لازم در چکلیست استعلام و خرید آمده است.
