اندازهگیری سطح آب چاههای عمیق و افت سطح در زمان بهرهبرداری: راهنمای کامل و انتخاب سنسور
در بسیاری از دشتهای ایران، سطح آب زیرزمینی هر سال پایینتر میرود؛ پمپی که پارسال راحت کار میکرد، امسال هوا میکشد و برق بیشتری میسوزاند و مجوز برداشت هم دیگر بدون کنتور و پایش سطح تمدید نمیشود. اندازهگیری درست سطح آب چاههای عمیق — و مهمتر از آن، افت سطح در زمان بهرهبرداری — دیگر یک کار پژوهشی نیست؛ ابزار روزمرهٔ مدیریت چاه است. در این راهنما تعاریف پایه، روشهای اندازهگیری، تجهیزات مناسب (از جمله VEGAWELL 52 و Waterpilot FMX21) و روش عملی ثبت افت را مرور میکنیم.
سه عددی که هر بهرهبردار چاه باید بداند

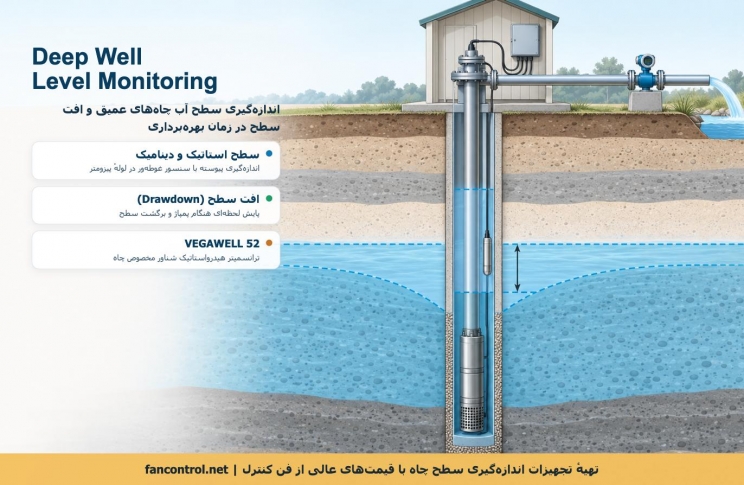

سطح استاتیک (SWL): تراز آب وقتی پمپ مدت کافی خاموش بوده و سفره به تعادل رسیده. سطح دینامیک (DWL): تراز آب در حین پمپاژ با دبی مشخص. افت (Drawdown): تفاضل این دو؛ عددی که رفتار چاه و سفره را لو میدهد. از تقسیم دبی بر افت، ظرفیت ویژه (مثلاً لیتر بر ثانیه بر متر افت) به دست میآید — بهترین شاخص سلامت چاه: اگر با گذشت زمان کم شود، یا اسکرین گرفته یا سفره خسته شده. عدد چهارم هم مهم است: افت مجاز، یعنی پایینترین سطحی که پمپ هنوز غوطهوریِ کافی دارد و کاویتاسیون نمیکند — همان مرزی که حفاظت پمپ باید روی آن تنظیم شود؛ مبانی ایستگاه پمپاژ و شبکهٔ آب را در مقالههای جداگانه گفتهایم.
چرا افت با زمان تغییر میکند؟
با شروع پمپاژ، مخروط افت اطراف چاه شکل میگیرد و DWL در دقایق اول سریع و بعد آهسته پایین میرود تا به تعادل نزدیک شود؛ در فصل خشک، تداخل چاههای همسایه و سالهای کمبارش، سطح استاتیک هم پایین میآید. اگر افت در دبی ثابت ماهبهماه بیشتر میشود، سه مقصر معمول دارید: گرفتگی اسکرین و گراولپک، فرسودگی پمپ، یا تخلیهٔ سفره. تشخیص بین این سه فقط با ثبت پیوستهٔ سطح و دبی ممکن است — نه با یک اندازهگیری سالانه.
روشهای اندازهگیری سطح آب چاه
۱) سنسور هیدرواستاتیک غوطهور — استاندارد امروز. یک ترانسمیتر فشار باریک با کابل، درون لولهٔ پیزومتر (لولهٔ مشاهدهای) کنار ستون پمپ تا زیر پایینترین سطح دینامیک پایین میرود و فشار ستون آب را میسنجد (P = ρgh). کابل مخصوص آن لولهٔ تهویه دارد تا فشار جو حذف شود و خروجی ۴-۲۰ میلیآمپر یا HART پیوسته به تابلو میرسد. دو انتخاب مرجع در فن کنترل: VEGAWELL 52 با سل سرامیکی CERTEC — مقاوم به ضربه، اضافهبار و میعان، مخصوص چاه و مخازن آب — و Waterpilot FMX21 اندرس هاوزر با قطر ۲۲ میلیمتر و سنسور دمای اختیاری که در مقالهٔ جداگانه کامل معرفی شده. هر دو برای پایش دائم و اتصال به دیتالاگر/تلهمتری ساخته شدهاند.
۲) عمقیاب الکتریکی (دیپر). نوار مدرج با پروب که هنگام تماس با آب بوق میزند؛ ساده، ارزان و دقیق — اما دستی. جای آن در بازدید دورهای و کالیبراسیون سنسور دائم است، نه پایش لحظهای.
۳) روش لولهٔ هوا (Airline). لولهای تا زیر سطح آب، تزریق هوا و خواندن فشار با گیج فشار یا ترانسمیتر؛ روش کلاسیک چاههای قدیمی، مناسب جایی که نمیتوان سنسور پایین فرستاد، ولی دقت و تکرارپذیری کمتری دارد.
۴) رادار و اولتراسونیک. در چاه عمیق با لولهٔ باریک، مرطوب و پُر از موانع، اندازهگیری غیرتماسی معمولاً ناپایدار است؛ جای درست آنها مخزن ذخیرهٔ کنار چاه و چاهکهای عریض است — مثل VEGAPULS 61 یا Micropilot FMR20B. قاعدهٔ انتخاب: چاه عمیق → غوطهور؛ چک دورهای → دیپر؛ مخزن → رادار.
اندازهگیری افت در زمان بهرهبرداری؛ روش عملی
① پیش از استارت، سطح استاتیک را ثبت کنید (پمپ دستکم چند ساعت خاموش). ② پمپ را با دبی ثابت روشن کنید و سطح دینامیک را در دقیقههای ۱، ۲، ۵، ۱۰، ۲۰، ۳۰، ۶۰ و بعد هر ساعت بخوانید — این همان آزمون پمپاژ با دبی ثابت است؛ اگر با چند دبی پلهای تکرار شود، «آزمون پلهای» میشود و رابطهٔ دبی-افت را میدهد. ③ بعد از خاموشی، بازیابی سطح را هم ثبت کنید؛ سرعت برگشت، گویای نفوذپذیری سفره است. ④ ظرفیت ویژه را محاسبه و با دورههای قبل مقایسه کنید. سنسور غوطهور دائم، همهٔ اینها را خودکار انجام میدهد؛ فقط باید دبی هم همزمان ثبت شود.
سطح + دبی = مدیریت واقعی چاه
افت بدون دبی، عددی نصفه است. یک فلومتر الکترومغناطیسی روی خط خروجی — ABB WaterMaster یا Promag W — دبی لحظهای و حجم تجمعی را میدهد؛ همان چیزی که کنتور هوشمند چاه برای مجوز برداشت میخواهد و همان چیزی که با سطح، راندمان چاه را میسازد. دو خروجی ۴-۲۰ میلیآمپر (سطح و دبی) به یک دیتالاگر یا PLC کوچک برسد: حفاظت پمپ با حد پایین سطح (قطع یا کاهش دور درایو پیش از رسیدن به افت مجاز)، آلارم روند افت، و گزارش ماهانه — بدون بازدید حضوری. برای چاههای پراکنده، مودم تلهمتری همان دو سیگنال را به دفتر میآورد؛ اگر مخزن ذخیره هم دارید، پایش بیسیم FWR30 مکمل خوبی است.
چکلیست خرید سنسور سطح چاه
رنج: فاصلهٔ محل نصب سنسور تا بالاترین سطح آب + حاشیه (مثلاً سنسور در ۱۲۰ متر، آب در ۶۰ متر → رنج ۱۰۰ متر ستون آب). طول کابل: تا سرچاه و تابلو، نه فقط عمق. لولهٔ پیزومتر: حداقل ۱ اینچ برای سنسور ۲۲ میلیمتری، ترجیحاً با درپوش شیاردار. دما: نسخهٔ Pt100 برای مطالعات کیفی. صاعقه: حفاظت اضافهولتاژ در تابلو الزامی است. آب شرب: نسخهٔ دارای تأییدیه. برای مخازن تحتفشار سراغ اختلاف فشار و برای فشار خط Cerabar PMP51 بروید؛ راهنمای کلی در انتخاب تجهیزات و نقشهٔ A تا Z.
تهیه از فن کنترل
فن کنترل تجهیزات کامل پایش چاه را تأمین میکند: سنسورهای غوطهور VEGAWELL 52 و Waterpilot FMX21، فلومترهای آب، ترانسمیترهای فشار و مشاورهٔ طراحی سامانهٔ ثبت و حفاظت. عمق چاه، سطح تقریبی آب و دبی پمپ را بفرستید تا رنج و طول کابل را محاسبه و پیشفاکتور بدهیم. سطحسنج VEGAWELL 52، Waterpilot FMX21 و سایر تجهیزات پایش چاه و منابع آب را میتوانید با قیمتهای عالی از فن کنترل تهیه کنید.
