CMFHC2M، CMFHC3M و CMFHC4M: کوریولیس‌های بزرگ ۶ تا ۱۰ اینچ میکروموشن — پایانه و خرید

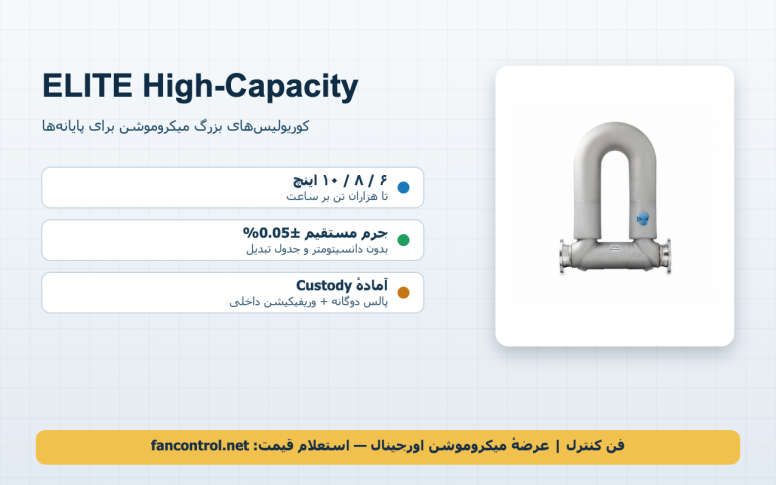

در پایانه‌های نفتی، خطوط انتقال فرآورده و اسکله‌های بارگیری، دبی‌ها به هزاران تن در ساعت می‌رسد و هر دهم درصد خطا، محموله‌ای پول است. اینجا قلمرو غول‌های خانوادهٔ ELITE است: CMFHC2M شش اینچ، CMFHC3M هشت اینچ و CMFHC4M ده اینچ — کوریولیس‌های High-Capacity میکروموشن که اندازه‌گیری جرمی مستقیم را به خطوط بزرگ می‌آورند. این مقاله می‌گوید این کلاس چه چیزی به شما می‌دهد که ترکیب‌های سنتی نمی‌دهند، و پروژهٔ HC چگونه درست بسته می‌شود.

ظرفیت‌ها به زبان عملیات

به‌طور سرانگشتی، سری HC از حدود ۱٬۰۰۰ تا بیش از ۳٬۰۰۰ تن بر ساعت را پوشش می‌دهد: HC2M برای خطوط ۶-۸ اینچ بارگیری، HC3M برای هدرهای اصلی، HC4M برای خطوط انتقال ۱۰-۱۲ اینچ. دقت همان امضای ELITE است — تا ±۰٫۰۵٪ قرائت در جرم مایع، با دانسیتهٔ پیوسته — و پایداری صفر در سایز بزرگ همان چیزی است که این کلاس را از کوریولیس‌های معمولی جدا می‌کند. اگر دبی شما زیر این محدوده است، CMF300/400M اقتصادی‌تر درمی‌آید.

جایگزین چه چیزی می‌شوند؟

الگوی سنتی خطوط بزرگ: توربین‌متر یا اریفیس + دانسیتومتر + جبران دما/فشار + پروور دوره‌ای. سری HC این زنجیره را به یک دستگاه فشرده تبدیل می‌کند: جرم مستقیم، بدون مسیر مستقیم طولانی، بدون قطعهٔ چرخان حساس به ذرات، و با وریفیکیشن داخلی. برای میعانات گازی و فرآورده‌های نفت و گاز که دانسیته‌شان مدام می‌لغزد، حذف وابستگی به جداول تبدیل، خودش پایان یک دعوای همیشگی است.

و در صنایع دیگر

سری HC فقط نفتی نیست: خوراک اصلی واحدهای پتروشیمی، متانول و آمونیاک؛ روغن خام خوراکی و ملاس در مقیاس کارخانه‌ای؛ و آب‌های فرایندی خاص که جرم دقیق می‌خواهند. هرجا خط بزرگ است و «تن» واحد پول است، همین کلاس جواب است — و اگر سیال رسانا و ارزان‌قیمت است، مقایسه با مگ‌مترهای بزرگ Promag را هم در تصمیم بیاورید تا هزینه-فایده شفاف شود.

پروژهٔ HC؛ چهار تصمیم مهندسی

① سایز بر اساس دبی، نه لوله: در خطوط بزرگ هم قاعده همان است — دبی نرمال در میانهٔ رنج؛ کاهنده گذاشتن دور سنسور کاملاً استاندارد است. ② افت فشار و هیدرولیک: با ویسکوزیتهٔ واقعی محاسبه کنید؛ در خطوط ثقلی اسکله، همین عدد تعیین‌کننده است. ③ سازه و ساپورت: سنسور چند صد کیلویی، فونداسیون و ساپورت مهندسی می‌خواهد؛ نقشهٔ بارگذاری را از ما بگیرید. ④ دوفازی: در ابتدای بارگیری و ته‌کشی مخزن، گاز وارد خط می‌شود؛ منطق پیکربندی درست + چیدمان شیرها این پنجره‌ها را مدیریت می‌کند تا توتال بچ معتبر بماند.

Custody در مقیاس پایانه

سری HC برای اندازه‌گیری مالی متولد شده: تأییدیه‌های اندازه‌شناسی بین‌المللی، پالس دوگانه برای فلوکامپیوتر، و Smart Meter Verification که سلامت متر را بین بازرسی‌های رسمی مستند می‌کند. چرخهٔ متداول پایانه‌ها — پروور موبایل سالانه + وریفیکیشن داخلی ماهانه — هم هزینهٔ بازرسی را می‌کاهد هم اعتماد طرفین را نگه می‌دارد. مستندسازی و پیکربندی این چرخه را همراه تجهیز تحویل می‌دهیم.

سناریوی مرجع: خط بارگیری ۸ اینچ

فرض کنید بارگیری فرآورده با پیک ۱٬۵۰۰ تن بر ساعت دارید: CMFHC3M در میانهٔ رنج می‌نشیند، پالس دوگانه به فلوکامپیوتر می‌رود، پریست بچ شیر را در تناژ هدف می‌بندد و گزارش تحویل با دانسیتهٔ واقعی محموله صادر می‌شود؛ وریفیکیشن ماهانه هم بدون قطع بارگیری ثبت می‌شود. همین معماری با HC2M برای ۶ اینچ و با HC4M برای هدر ۱۰ اینچ تکرار می‌شود — قطعات مشترک، آموزش یکسان، انبار ساده‌تر. برای مقایسه با راهکار اریفیس/توربین موجودتان، راهنمای ارتقای نسل و راهنمای انتخاب را ببینید.

نگهداری در مقیاس بزرگ؛ کم اما جدی

کوریولیس قطعهٔ متحرک ندارد، پس برنامهٔ نگهداری سبک است: پایش روند صفر و دانسیته در HART، وریفیکیشن دوره‌ای، و بازرسی چشمی عایق و ساپورت. دو دشمن را جدی بگیرید: رسوب (تغییر تدریجی دانسیتهٔ قرائتی در سیال ثابت = زنگ هشدار رسوب داخل لوله‌ها) و خوردگی/فرسایش در سیالات خاص که با انتخاب درست متریال از ابتدا حذف می‌شود. سیگنال‌ها و عیب‌یابی مطابق NE107 روی HART در دسترس DCS است.

خرید سری High-Capacity از فن کنترل

پروندهٔ استعلام HC این‌ها را می‌خواهد: سیال و رنج دانسیته، دبی مینیمم/نرمال/پیک، دما و فشار طراحی، کلاس فلنج (ANSI 150/300/600)، متریال، Ex، الزامات Custody و فلوکامپیوتر، و شرایط نصب (فضای موجود، ساپورت). با همین‌ها، سایزینگ رسمی + نقشهٔ ابعادی + پیش‌فاکتور می‌گیرید. مقایسهٔ خانواده‌ها در ELITE در برابر F، کلاس‌های کوچک‌تر در CMF کوچک و CMF300/400M، و نقشهٔ کل سبد در A تا Z. کوریولیس‌های CMFHC2M، CMFHC3M و CMFHC4M را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید — برای پایانه و خط انتقال شما، مشاورهٔ مهندسی رایگان داریم.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.
