پمپ معمولاً بهخاطر خرابی خودش از کار نمیافتد؛ بهخاطر شرایط کاری از کار میافتد. سه سناریو بیشترین سهم را دارند: کارکرد خشک، کار در دبی صفر و کاویتاسیون. جالب اینکه هر سه با سنسورهایی قابل تشخیصاند که قیمتشان کسری از هزینهٔ تعمیر پمپ است.
۱) کارکرد خشک (Dry Running)
وقتی مخزن مکش خالی میشود یا شیر ورودی بسته میماند، پمپ بدون سیال میچرخد. سیال، هم روانکار و هم خنککنندهٔ سیل مکانیکی است؛ بدون آن، سیل در چند ثانیه تا چند دقیقه میسوزد. راههای تشخیص:
- لول سوئیچ در مخزن مکش: سادهترین و مطمئنترین راه. مدل لرزشی برای مایعات و مدل شناوری برای کاربردهای ساده مناسب است؛ مقایسه در مقالهٔ لول سوئیچ. نمونه لول سوئیچ لرزشی اندرس هاوزر Liquiphant.
- فلوسوئیچ روی خط مکش یا خروجی: اگر جریانی برقرار نشد، پمپ باید متوقف شود؛ گزینهها در فلوسوئیچ پدلی و فلوسوئیچ کالریمتری.
- پرشر سوئیچ فشار پایین روی خروجی: افت ناگهانی فشار نشانهٔ نبود سیال است.
نکتهٔ مهم: حفاظت کارکرد خشک باید مستقل از سیستم کنترل باشد؛ یک کنتاکت سختافزاری در مدار فرمان کنتاکتور، مطمئنتر از یک شرط نرمافزاری در PLC است.
۲) دبی صفر و حداقل جریان
اگر شیر خروجی بسته شود (Deadhead)، پمپ همچنان انرژی مصرف میکند اما سیالی خارج نمیشود؛ همان مقدار سیال داخل پوسته میچرخد، داغ میشود و در نهایت بخار میکند. پمپهای گریز از مرکز به حداقل جریان مجاز نیاز دارند که در منحنی سازنده مشخص است. راهکارها:
- خط برگشت حداقل جریان (Min-Flow Recirculation) با یک اوریفیس یا شیر کنترل.
- پرشر سوئیچ فشار بالا که بسته بودن مسیر را تشخیص دهد؛ اصول ستپوینت و دیفرانسیل در مقالهٔ پرشر سوئیچ. نمونهٔ متداول پرشر سوئیچ مکانیکی کوبولد SCH.
- پایش دمای پوسته با یک سنسور دما و آلارم؛ افزایش تدریجی دما نشانهٔ کار در دبی پایین است.
۳) کاویتاسیون و NPSH
اگر فشار در ورودی پروانه به زیر فشار بخار سیال برسد، حباب بخار تشکیل و سپس با شدت منفجر میشود. نتیجه: صدای شبیه عبور شن، لرزش، خوردگی حفرهای پروانه و افت شدید راندمان. عوامل رایج:
- گرفتگی صافی یا فیلتر خط مکش — با پایش اختلاف فشار فیلتر قابل تشخیص است.
- ارتفاع مکش زیاد یا خط مکش طولانی و باریک.
- افزایش دمای سیال (فشار بخار بالا میرود).
- بسته بودن نسبی شیر ورودی — شیر خروجی را برای تنظیم دبی ببندید، نه شیر ورودی را.
یک ترانسمیتر فشار روی خط مکش، سادهترین راه پایش پیوستهٔ این ریسک است؛ راهنمای انتخاب در این مقاله.
۴) خنککاری و شستوشوی سیل مکانیکی
در پمپهای داغ یا با سیال کثیف، یک خط کوچک فلاشینگ یا خنککاری برای سیل مکانیکی در نظر گرفته میشود. قطع همین خط کمدبی، سیل را از بین میبرد. چون دبی آن بسیار کم است، سراغ گزینههای مخصوص دبی کم بروید: روتامتر حجم کم یا فلوسوئیچ کالریمتری.
۵) از حفاظت تا کنترل هوشمند
- کنترل روشن و خاموش: با پرشر سوئیچ یا لول سوئیچ و یک دیفرانسیل مناسب. دیفرانسیل خیلی کم یعنی کلیدزنی پیاپی و سوختن کنتاکتور.
- کنترل دور با درایو: فشار یا دبی خط اندازهگیری میشود و حلقهٔ PID دور پمپ را تنظیم میکند. مزیت اصلی، صرفهجویی انرژی است؛ در پمپ گریز از مرکز، توان تقریباً با توان سوم دور رابطه دارد، پس کاهش کوچک دور، کاهش بزرگ مصرف میدهد.
- چند پمپ موازی: با کنترل ترتیبی و چرخش ساعت کارکرد، عمر همهٔ پمپها متعادل میشود.
- برای انتقال سیگنال ترانسمیتر به درایو یا PLC، ملاحظات سیمکشی ۴ تا ۲۰ میلیآمپر را رعایت کنید؛ کابل سیگنال نباید کنار کابل خروجی درایو باشد.
جدول عیبیابی
| نشانه | علت محتمل | اقدام |
|---|---|---|
| صدای شن و لرزش | کاویتاسیون | بررسی صافی مکش و NPSH |
| داغ شدن پوسته بدون خروجی | کار در دبی صفر | خط حداقل جریان |
| نشتی مکرر سیل | کارکرد خشک یا قطع فلاشینگ | لول سوئیچ و فلوسوئیچ |
| افت تدریجی فشار خروجی | سایش پروانه یا گرفتگی | پایش فشار و اختلاف فشار فیلتر |
| قطع و وصل پیاپی | دیفرانسیل کم | تنظیم ستپوینت و دیفرانسیل |
| اضافهجریان موتور | چگالی یا ویسکوزیته بالاتر از طراحی | بازبینی شرایط فرایند |
برای انتخاب سوئیچها و ترانسمیترهای مناسب پمپ خود، مشخصات سیال و شرایط کاری را برای کارشناسان فن کنترل بفرستید. برنامهٔ بازرسی دورهای این تجهیزات را هم در نگهداری پیشگیرانه آوردهایم.
گرانترین خرابیها معمولاً از سادهترین اتفاقها شروع میشوند: پمپی که بیآب کار میکند و در چند دقیقه آببندی و یاتاقانش میسوزد، یا دستگاهی که آب خنککاریاش قطع شده و کسی نفهمیده است. فلوسوئیچ پدلی ارزانترین بیمهنامه در برابر این اتفاقهاست.
اصل کار: یک پره و یک آهنربا
یک پرهٔ فلزی یا پلاستیکی داخل مسیر جریان آویزان است. وقتی سیال جریان دارد، فشار دینامیکی پره را خم میکند؛ پره یک آهنربا را جابهجا میکند و رید سوئیچ یا میکروسوئیچ بسته میشود. با قطع جریان، فنر پره را به حالت اولیه برمیگرداند و سوئیچ باز میشود. همین. نه برقی برای اندازهگیری لازم است و نه تنظیم پیچیدهای — فقط یک پیچ برای تنظیم نقطهٔ عملکرد.
کدام مدل برای کدام سیال؟
- آب، روغن و سیالات صنعتی معمولی: فلوسوئیچ پدلی کوبولد PSE؛ و در جایی که آببندی کامل و جدایش مغناطیسی از محیط لازم است، مدل بلوزدار DWU که نشتی به بیرون را عملاً حذف میکند.
- سیالات خورنده و آب دیونیزه: مدل پلیسولفون PPS — بدنهٔ پلیمری در برابر اسید و آب فوقخالص مقاوم است و یون آزاد نمیکند.
- هوا و گاز در کانال: فلوسوئیچ پدلی هوا LPS-P — پرهٔ بزرگ و سبک برای فشار دینامیکی کم هوا؛ کاربرد کلاسیک: تأیید کار کردن فن در سیستم تهویه و اینترلاک هیتر.
- هم سوئیچ و هم نشانگر: فلپ فلومتر و سوئیچ TSK که علاوه بر کنتاکت، عقربهٔ محلی هم دارد و میبینید جریان تقریباً چقدر است.
چهار نکتهٔ نصب
- جهت جریان روی بدنه حک شده است؛ نصب برعکس یعنی سوئیچ هرگز عمل نمیکند.
- پره باید کاملاً در سیال باشد: در لولهٔ نیمهپر، عملکرد نامنظم میشود. نصب روی مسیر عمودی رو به بالا مطمئنترین حالت است.
- سایز پره را با سایز لوله هماهنگ کنید: پرهٔ بلند در لولهٔ کوچک به دیواره میخورد و پرهٔ کوتاه در لولهٔ بزرگ اصلاً خم نمیشود.
- فاصلهٔ کافی از زانویی و شیر بگذارید تا تلاطم، پره را نلرزاند و رله چت نکند.
محدودیتها و جایگزینها
فلوسوئیچ پدلی قطعهٔ متحرک دارد، پس در سیالات پرذره و دوغابی مستعد گیر کردن و سایش است. اگر شرایط سخت است یا اصلاً نمیخواهید چیزی داخل مسیر حرکت کند، فلوسوئیچ کالریمتری بدون قطعهٔ متحرک انتخاب بهتری است. و اگر بهجای «هست/نیست» عدد دقیق دبی لازم دارید، راهنمای انتخاب فلومتر را ببینید — مثلاً فلومتر مدولار کوبولد KME که در یک بدنهٔ فشرده هم نمایش و هم خروجی سیگنال میدهد.
برای انتخاب، نوع سیال، سایز لوله، دما و فشار کاری را بفرستید: 021-88850346 و 021-88658508.
پرشر سوئیچ سادهترین و ارزانترین راه برای تبدیل فشار به یک تصمیم دوحالته است: پمپ روشن شود یا خاموش، آلارم بدهد یا ندهد، خط قطع شود یا نه. برخلاف ترانسمیتر فشار که یک عدد پیوسته میدهد، سوئیچ فشار فقط یک کنتاکت خشک دارد؛ اما همین سادگی باعث میشود در حفاظت پمپ، کمپرسور، سیستم روغنکاری و مدارهای ایمنی همچنان پرکاربردترین گزینه باشد.
ستپوینت و دیفرانسیل: دو عددی که همه چیز را تعیین میکنند

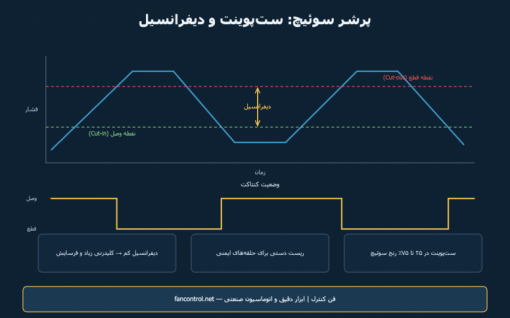

هر پرشر سوئیچ با دو نقطه کار میکند. نقطه قطع (Cut-out) فشاری است که در آن کنتاکت تغییر وضعیت میدهد و نقطه وصل (Cut-in) فشاری که در آن به حالت اول برمیگردد. فاصلهٔ این دو، دیفرانسیل یا باند مرده (Dead Band) نام دارد و وجودش اجباری است: اگر دیفرانسیل صفر بود، سوئیچ در نزدیکی ستپوینت با کوچکترین نوسان فشار پشت سر هم قطع و وصل میکرد — پدیدهای که کنتاکتور و موتور را در چند ماه از بین میبرد.
- دیفرانسیل ثابت: از کارخانه تعیین شده و کاربر فقط ستپوینت را تنظیم میکند. ساده و ارزان.
- دیفرانسیل قابل تنظیم: دو پیچ تنظیم دارد؛ برای کنترل روشن و خاموش شدن پمپ در مخزن یا هوای فشرده لازم است.
قاعدهٔ عملی: ستپوینت را در محدودهٔ ۲۵ تا ۷۵ درصد رنج سوئیچ انتخاب کنید. تنظیم نزدیک به ابتدا یا انتهای رنج، تکرارپذیری را خراب میکند.
نوع کنتاکت و منطق ایمنی
کنتاکتها معمولاً SPDT (یک تیغه با حالت باز و بسته) هستند. انتخاب بین NO و NC صرفاً سلیقه نیست؛ به منطق ایمن-در-خرابی مربوط است. در یک اینترلاک ایمنی، مدار باید طوری بسته شود که قطع سیم هم مانند شرایط خطر عمل کند؛ یعنی کنتاکت در حالت عادی بسته باشد و در شرایط خطا باز شود. به جریان و ولتاژ مجاز کنتاکت هم توجه کنید: تیغهٔ طراحیشده برای بار AC، اگر مستقیم به ورودی دیجیتال ۲۴ ولت DC وصل شود، ممکن است در جریانهای خیلی کم قابل اعتماد نباشد.
ریست دستی چه زمانی لازم است؟
در کاربردهای ایمنی نمیخواهیم پس از رفع موقت شرایط خطر، دستگاه خودبهخود راه بیفتد. سوئیچ با ریست دستی پس از عملکرد، در همان وضعیت قفل میشود تا اپراتور دلیل حادثه را بررسی و دکمه را فشار دهد. پرشر سوئیچ دانفوس KP5 با ریست دستی نمونهٔ متداول این خانواده است و در مدارهای حفاظتی کمپرسور و سردخانه بسیار استفاده میشود.
چه چیزهایی را باید هنگام سفارش مشخص کنید؟
| پارامتر | توضیح |
|---|---|
| رنج فشار | محدودهٔ تنظیم، نه فشار کاری لحظهای |
| حداکثر فشار تحمل (Overpressure) | باید از فشار ضربه و تست خط بیشتر باشد |
| نوع سیال | آب، روغن، بخار، گاز خورنده یا مواد غذایی |
| جنس قسمت مرطوب | برنج، استیل ۳۱۶ یا هستلوی |
| اتصال فرایندی | رزوهای (BSP یا NPT) یا فلنجی |
| درجه حفاظت و گواهی | IP و در صورت نیاز Ex |
| دیفرانسیل | ثابت یا قابل تنظیم |
برای انتخاب جنس در برابر خوردگی، راهنمای انتخاب جنس در ابزار دقیق و برای مناطق طبقهبندیشده تجهیزات ضدانفجار را ببینید.
نصب: جایی که بیشترین خطاها رخ میدهد
- ضربهٔ قوچ و پالس پمپ: در خروجی پمپهای رفتوبرگشتی، از دمپر پالس یا اسنابر استفاده کنید؛ در غیر اینصورت سوئیچ بهجای فشار میانگین، به هر پالس واکنش نشان میدهد.
- بخار: حتماً لولهٔ سیفون (Pigtail) نصب کنید تا کندانس تشکیل شود و بخار داغ مستقیماً به المان نرسد.
- ارتفاع نصب: اختلاف ارتفاع بین نقطهٔ اندازهگیری و سوئیچ، یک افست ثابت ایجاد میکند؛ در فشارهای پایین این افست قابل چشمپوشی نیست.
- لرزش: سوئیچ را روی خط پرلرزش نبندید؛ از لولهٔ مویی و پایهٔ مستقل استفاده کنید.
- گیج کنار سوئیچ: برای تنظیم و کنترل چشمی، یک گیج فشار مانند گیج فشار ویکا 232.50.100 در همان نقطه بگذارید. راهنمای انتخاب گیج در این مقاله آمده است.
پرشر سوئیچ یا ترانسمیتر فشار؟
اگر فقط به یک تصمیم روشن و خاموش نیاز دارید، سوئیچ ارزانتر و مستقل از PLC است. اما اگر میخواهید روند فشار را ثبت کنید، آلارم چندمرحلهای بگذارید یا ستپوینت را از HMI تغییر دهید، ترانسمیتر انتخاب درستتری است؛ راهنمای انتخاب آن را در راهنمای انتخاب ترانسمیتر فشار بخوانید. در بسیاری از پروژهها هر دو استفاده میشوند: ترانسمیتر برای کنترل و سوئیچ مستقل برای حفاظت — چون یک حلقهٔ حفاظتی نباید به همان دستگاهی وابسته باشد که کنترل را انجام میدهد.
برای گرفتگی فیلتر و اختلاف فشار دو نقطه، سوئیچ فشار دیفرانسیل ابزار مناسبتری است. برای حفاظت در برابر قطع جریان و سطح، معادلهای آن یعنی فلوسوئیچ پدلی و لول سوئیچ را ببینید.
عیبیابی سریع
| علامت | علت محتمل |
|---|---|
| قطع و وصل پیاپی (Chattering) | دیفرانسیل خیلی کم یا پالس فشار |
| عمل نکردن در ستپوینت | گرفتگی مسیر ایمپالس یا رسوب روی دیافراگم |
| جابهجایی تدریجی نقطه عملکرد | خستگی فنر یا اورپرشر مکرر |
| عملکرد بدون تغییر فشار | لرزش شدید یا شل بودن پایه |
| کنتاکت وصل ولی PLC نمیبیند | جریان خیلی کم برای تیغهٔ AC یا اکسید شدن کنتاکت |
برای انتخاب رنج، دیفرانسیل و کد سفارش مناسب فرایندتان، با کارشناسان فن کنترل تماس بگیرید.
