FOUNDATION Fieldbus چیست؟ راهنمای H1، تفاوت با HART و انتخاب تجهیز
دو سیم؛ فقط یک عدد نیست
وقتی روی ترانسمیتر عبارت FOUNDATION Fieldbus را می‌بینید، با یک نام تزئینی یا شکل دیگری از خروجی آنالوگ روبه‌رو نیستید. انتخاب این نسخه می‌تواند نوع کارت سیستم کنترل، روش تغذیه، فایل‌های دستگاه و شیوه راه‌اندازی را تغییر دهد. دو تجهیز ممکن است بدنه و نام مدل یکسان داشته باشند، اما از نظر ارتباط با سیستم قابل جایگزینی مستقیم نباشند. این تفاوت در خرید قطعه یدکی اهمیت زیادی دارد: تجهیز درست از نظر سنسور، اگر پروتکل نامناسب داشته باشد، الزاماً به سیستم موجود متصل نمی‌شود. در این راهنما، فیلدباس فاندیشن را از دید بهره‌بردار، مسئول نگهداری و کارشناس خرید مرور می‌کنیم. هدف، شناخت اجزا و پرسش‌های درست است؛ ابعاد کابل یا تنظیمات یک پروژه واقعی باید از مدارک مهندسی همان پروژه گرفته شود.
۱. FOUNDATION Fieldbus دقیقاً چیست؟
FOUNDATION Fieldbus یک فناوری ارتباط دیجیتال دوطرفه برای تجهیزات و سامانه‌های اتوماسیون فرایندی است. در آن، ارتباط فقط به انتقال مقدار اندازه‌گیری محدود نمی‌شود؛ دستگاه و میزبان می‌توانند اطلاعاتی مانند وضعیت و داده‌های تشخیصی را نیز مبادله کنند. FieldComm Group مرجع مدیریت این فناوری و مشخصات فنی آن است. نکته کاربردی برای خریدار این است که «دیجیتال بودن» به‌تنهایی مشخصات کافی نیست. باید نام دقیق پروتکل، نسخه تجهیز و سازگاری میزبان مشخص باشد. عبارت‌های کلی مانند اسمارت، هوشمند یا صنعتی جای این اطلاعات را نمی‌گیرند. همچنین ارتباط دیجیتال به‌خودی‌خود دقت سنسور را بیشتر نمی‌کند؛ خطای اندازه‌گیری، تناسب سنسور با فرایند و شرایط نصب همچنان موضوعات مستقلی هستند.
۲. تفاوت H1 و HSE را بشناسیم
H1 بخش شناخته‌شده این فناوری در سطح تجهیزات میدان است و با نرخ ارتباط ۳۱٫۲۵ کیلوبیت بر ثانیه کار می‌کند. HSE به شبکه اترنت پرسرعت در معماری FOUNDATION مربوط است. این دو نام را نباید مترادف گرفت. وجود اترنت در سیستم کنترل به معنی داشتن رابط مستقیم H1 برای ترانسمیتر نیست. در بررسی پروژه، مسیر واقعی داده را روی نقشه دنبال کنید: تجهیز به چه رابطی متصل است و اطلاعات از چه اجزایی به میزبان می‌رسد؟ این سؤال از پرسیدن صرف سرعت شبکه مفیدتر است. نرخ ارتباط نیز به‌تنهایی زمان پاسخ حلقه را تعیین نمی‌کند؛ تعداد داده‌ها، برنامه ارتباط و زمان اجرای توابع باید در طراحی دیده شوند. H1 را نیز صرفاً به دلیل دوسیمه بودن با Ethernet-APL یکی ندانید.
۳. مقایسه با ۴ تا ۲۰ میلی‌آمپر و HART
در حلقه متعارف آنالوگ، جریان ۴ تا ۲۰ میلی‌آمپر نماینده مقدار اصلی اندازه‌گیری است. در HART سیمی متعارف، ارتباط دیجیتال روی همین سیگنال آنالوگ قرار می‌گیرد؛ بنابراین گفتن اینکه HART هیچ داده دیجیتالی ندارد، اشتباه است. FOUNDATION Fieldbus H1 معماری ارتباطی متفاوتی دارد و نباید آن را به ورودی آنالوگ معمولی معادل کرد. برای انتخاب، ابتدا مشخص کنید سامانه موجود واقعاً کدام ارتباط را پشتیبانی می‌کند، نه اینکه صرفاً چند سیم دارد. اگر کارخانه برای مشاهده تشخیص‌های HART زیرساخت مناسب ندارد، این محدودیت به معنی نبود آن قابلیت در خود تجهیز نیست. از طرف دیگر، خرید نسخه فیلدباس بدون رابط و نرم‌افزار سازگار نیز به‌تنهایی آن اطلاعات را در اتاق کنترل قابل استفاده نمی‌کند. انتخاب درست از تطبیق کل مسیر شروع می‌شود.
۴. سگمنت، Trunk و Spur چه هستند؟
سگمنت را می‌توان یک بخش مشخص از شبکه میدان در نظر گرفت. در آرایش رایج، مسیر اصلی Trunk و انشعاب‌های متصل به تجهیزات Spur نام دارند. شکل این مقاله فقط ارتباط مفهومی اجزا را نشان می‌دهد و نقشه سیم‌کشی نیست. در مستندات پروژه باید معلوم باشد هر تگ روی کدام سگمنت قرار دارد، مسیر کابل از کجا می‌گذرد و جعبه اتصال یا کوپلر کجاست. وقتی چند تجهیز مسیر مشترک دارند، ثبت این وابستگی برای نگهداری مهم می‌شود. برای نمونه، ناپدیدشدن هم‌زمان چند دستگاه باید همراه با نقشه سگمنت بررسی شود؛ خرید چند ترانسمیتر جدید پیش از بررسی مسیر مشترک، تصمیم مستندی نیست. البته هم‌زمانی خطا نیز به‌تنهایی علت قطعی را ثابت نمی‌کند.
۵. تغذیه مناسب و ترمیناتور چرا مهم‌اند؟
در طراحی H1، منبع تغذیه عمومی و بخش مناسب تغذیه فیلدباس را یک قطعه یکسان فرض نکنید. راهنمای سخت‌افزار امرسون نقش Power Conditioner را در عملکرد تغذیه و جلوگیری از تداخل میان سگمنت‌ها توضیح می‌دهد. همان راهنما، ترمیناتورها را برای کاهش مشکلات بازتاب سیگنال معرفی می‌کند؛ در سگمنت متعارف، دو ترمیناتور در دو انتهای مناسب قرار می‌گیرند. این توضیح به معنی افزودن مقاومت دلخواه کنار هر دستگاه نیست. وجود ترمیناتور داخلی در بعضی اجزا نیز باید در مدارک دیده شود. هنگام بازدید، محل و وضعیت اجزا را با نقشه مصوب تطبیق دهید. تغییر خودسرانه تعداد ترمیناتورها یا اتصال شیلد، راه تشخیص معتبر محسوب نمی‌شود و می‌تواند بررسی خطا را دشوارتر کند.
۶. چند تجهیز می‌توان روی یک سگمنت گذاشت؟
FieldComm Group برای H1 ظرفیت تا ۳۲ تجهیز و طول تا ۱۹۰۰ متر را با وابستگی به شرایط شبکه مطرح می‌کند. این اعداد، اجازه عمومی برای اتصال همین تعداد دستگاه در هر پروژه نیستند. طراحی باید بودجه جریان، افت ولتاژ، نوع و طول کابل، انشعاب‌ها، تجهیزات واسط و محدودیت‌های محل نصب را در نظر بگیرد. فرض کنید فهرست خرید دوازده تجهیز دارید؛ فقط کمتر بودن دوازده از سی‌ودو، کفایت منبع تغذیه یا صحت طراحی را ثابت نمی‌کند. از طراح بخواهید محاسبات و حاشیه‌های مورد قبول را برای همان آرایش ارائه کند. در توسعه یک سگمنت موجود نیز ابتدا ظرفیت باقی‌مانده بررسی شود؛ خالی بودن یک ترمینال لزوماً به معنی امکان افزودن تجهیز نیست.
۷. Function Block؛ چرا فقط مقدار سنسور مهم نیست؟
مدل بلوک‌های عملکردی یکی از مفاهیم اصلی FOUNDATION Fieldbus است. مشخصات رسمی، توابع پایش و کنترل را به صورت Function Block تعریف می‌کند. در عمل باید روشن باشد کدام قابلیت در دستگاه موردنظر وجود دارد و کدام بخش در میزبان اجرا می‌شود. نام یک بلوک در بروشور خانواده محصول، حضور آن در همه نسخه‌ها و همه تنظیمات را تضمین نمی‌کند. برای بهره‌بردار، پرسش مفید این است: داده‌ای که روی صفحه می‌بینیم از کدام مسیر و با چه تنظیماتی به نمایش رسیده است؟ برای مسئول خرید، پرسش مکمل این است: نسخه جایگزین چه قابلیت‌ها و محدودیت‌هایی دارد؟ انتقال کنترل به میدان نیز یک امکان معماری است، نه تصمیمی که برای هر حلقه بدون بررسی پذیرفته شود.
۸. LAS و برنامه ارتباط چه نقشی دارند؟
در ارتباط H1، مفهوم Link Active Scheduler یا LAS به زمان‌بندی و کنترل ارتباط سگمنت مربوط است. مستند رسمی ماژول فیلدباس Biffi این نقش و قابلیت Link Master را توضیح می‌دهد. نتیجه عملی این است که صرف دیده‌شدن چند دستگاه در فهرست، همه جنبه‌های تبادل داده و زمان‌بندی را تأیید نمی‌کند. پس از جایگزینی یا تغییر پیکربندی، باید نتیجه مورد انتظار در میزبان و رفتار ارتباط بر اساس برنامه آزمون بررسی شود. وجود سازوکار پشتیبان نیز باید از طراحی واقعی مشخص باشد؛ نمی‌توان از نام پروتکل نتیجه گرفت همه سامانه‌ها افزونگی یکسان دارند. مدارک تحویل باید نقش تجهیزات و تنظیمات مؤثر را قابل پیگیری نگه دارد.
۹. عدد درست، وضعیت درست و اطلاعات قابل استفاده
فرض کنید دو صفحه هر دو دمای هشتاد درجه را نمایش می‌دهند. آیا نتیجه یکسان است؟ برای تصمیم بهره‌برداری باید دانست مقدار تازه است یا قدیمی، کیفیت آن چگونه گزارش شده و چه هشداری همراه آن وجود دارد. این مثال فرضی نشان می‌دهد طراحی نمایش نباید تنها روی عدد تمرکز کند. با تیم کنترل توافق کنید وضعیت نامعتبر، قطع ارتباط و هشدار تجهیز چگونه به کاربر نشان داده شوند. سپس همان رفتار را در آزمون تحویل بررسی کنید. در غیر این صورت، وجود داده تشخیصی در دستگاه الزاماً به تصمیم بهتر اپراتور منجر نمی‌شود. مسئولیت رسیدگی به هشدار نیز باید مشخص باشد؛ اطلاعاتی که هیچ‌کس بررسی نمی‌کند، به‌تنهایی برنامه نگهداری نیست.
۱۰. سازگاری؛ نام برند کافی نیست
ثبت و آزمون تجهیزات توسط FieldComm Group برای قابلیت همکاری اهمیت دارد، اما خرید همچنان به تطبیق نسخه‌ها نیاز دارد. کد مدل، نسخه دستگاه، مشخصات میزبان و بسته توصیف دستگاه را ثبت کنید. فایل‌های DD یا بسته‌های پشتیبانی‌شده باید از مسیر معتبر سازنده و متناسب با سامانه تهیه شوند. نصب نرم‌افزار ناشناس صرفاً برای شناسایی یک تجهیز، روش مناسبی نیست. در درخواست خرید بنویسید تأیید سازگاری باید بر اساس مدارک و آزمون پذیرفته‌شده انجام شود. اگر تجهیز در انبار است، پیش از توقف تولید فرصت بررسی رومیزی را در برنامه نگهداری در نظر بگیرید. داشتن نام تجاری مشابه، جای مستندات نسخه و نتیجه آزمون را نمی‌گیرد.
۱۱. مثال خرید؛ یک Rosemount 644 با سه انتخاب متفاوت
خانواده Rosemount 644 نمونه روشنی از اهمیت انتخاب خروجی است. امرسون در اطلاعات سفارش، گزینه A را برای HART و ۴ تا ۲۰ میلی‌آمپر، F را برای FOUNDATION Fieldbus و W را برای PROFIBUS PA معرفی می‌کند. بنابراین عبارت «یک عدد 644 می‌خواهم» درخواست کاملی نیست. صفحه ترانسمیتر دما Rosemount 644 در فن کنترل نسخه فیلدباس را معرفی می‌کند؛ برای سفارش، کد کامل و مدارک همان تجهیز باید تطبیق داده شوند. نسخه خروجی را کنار نوع سنسور، روش نصب، نمایشگر و تأییدیه موردنیاز بررسی کنید. این مقایسه درباره انتخاب فنی است و موجودی، قیمت یا اقلام همراه یک پیشنهاد فروش را ثابت نمی‌کند.
۱۲. عیب‌یابی را از چه اطلاعاتی شروع کنیم؟
پیش از هر تغییر، نشانه خطا، زمان وقوع و تگ‌های درگیر را ثبت کنید. آیا فقط یک دستگاه دیده نمی‌شود یا چند دستگاه مشترکاً ناپدید شده‌اند؟ آیا مشکل بعد از تعویض قطعه، توسعه شبکه یا فعالیت نگهداری شروع شده است؟ شماره سگمنت و نسخه نقشه را هم بنویسید. این اطلاعات، مسیر بررسی را دقیق‌تر می‌کند و از تکرار آزمون‌های بدون ثبت جلوگیری می‌کند. بررسی تغذیه، مسیر کابل و وضعیت ارتباط باید با ابزار و روش مجاز همان سایت انجام شود. اتصال تجهیزات آزمایش یا تغییر تنظیمات در فرایند فعال، موضوع این راهنمای عمومی نیست. نتیجه هر بررسی را همراه شرایط آزمون ثبت کنید؛ جمله «یک بار کار کرد» به‌تنهایی معیار پایداری شبکه محسوب نمی‌شود.
۱۳. مناطق خطرناک و ایمنی را جدا بررسی کنیم
امکان به‌کارگیری H1 در کاربردهای مناسب مناطق خطرناک، به معنی مجازبودن هر تجهیز یا هر آرایش نیست. نسخه دستگاه، مدارک تأییدیه و طرح حفاظت باید با محل نصب سازگار باشند. نام پروتکل جای بررسی ایمنی ذاتی یا سایر روش‌های حفاظت را نمی‌گیرد. همچنین داشتن ارتباط Fieldbus به معنی تأیید خودکار یک حلقه ایمنی نیست. برای خرید، الزامات پروژه را صریح در درخواست بنویسید و مدرک مربوط به همان کد سفارش را بخواهید. اگر مدارک با کالای پیشنهادی تطابق ندارند، موضوع باید پیش از سفارش روشن شود؛ حدس از روی ظاهر محفظه یا نشان عمومی خانواده، مبنای پذیرش تجهیز نیست.
۱۴. چک‌لیست استعلام و تحویل
برای استعلام، عکس پلاک، کد کامل، نوع سنسور یا کمیت اندازه‌گیری، خروجی موردنیاز، نسخه میزبان و اطلاعات محل نصب را آماده کنید. سپس مشخص کنید خرید برای پروژه جدید است یا جایگزینی یک تگ موجود. در حالت جایگزینی، نسخه قبلی و محدودیت زمان توقف را اضافه کنید. از عرضه‌کننده بخواهید موارد مبهم را در پیشنهاد پاسخ دهد و اقلام همراه و مدارک تحویل را روشن بنویسد. هنگام تحویل، فقط تعداد جعبه‌ها را کنترل نکنید؛ تطابق کد و نسخه، مدارک و نتیجه آزمون مورد توافق اهمیت دارد. لینک صفحه محصول 644 نقطه شروع بررسی است؛ تأیید نهایی باید به پیکربندی مشخص پروژه و کالای مورد معامله مربوط باشد.
۱۵. نگهداری سیستم موجود یا مهاجرت؟
تصمیم مهاجرت را تنها بر اساس جدیدتر بودن یک فناوری نگیرید. سامانه موجود چه مشکلی دارد، چه اطلاعاتی استفاده نمی‌شود و چه تغییری واقعاً لازم است؟ هزینه تجهیزات، مهندسی، آموزش، قطعات یدکی و زمان توقف را کنار هم بررسی کنید. گاهی هدف، نگهداری مطمئن شبکه فعلی و تکمیل مدارک است؛ گاهی توسعه محدود یا تغییر معماری توجیه دارد. پاسخ برای همه کارخانه‌ها یکسان نیست. یک پیشنهاد خوب باید وضعیت فعلی، گزینه‌های قابل اجرا و معیار پذیرش هر گزینه را روشن کند. وعده درصد ثابت کاهش هزینه یا افزایش دقت، بدون بررسی پروژه، دلیل فنی کافی برای انتخاب FOUNDATION Fieldbus یا کنارگذاشتن آن نیست.
پرسش‌های پرتکرار
آیا H1 به ورودی آنالوگ معمولی وصل می‌شود؟ این دو رابط معادل نیستند؛ مسیر سازگار باید طبق طراحی تعیین شود. آیا HART کاملاً آنالوگ است؟ خیر؛ HART سیمی متعارف اطلاعات دیجیتال را نیز روی حلقه منتقل می‌کند. آیا هر دستگاه ثبت‌شده بدون بررسی جایگزین می‌شود؟ خیر؛ نسخه و سازگاری سامانه همچنان باید بررسی شوند. آیا شبکه دیجیتال خطای سنسور را حذف می‌کند؟ خیر؛ انتخاب سنسور و شرایط اندازه‌گیری مستقل‌اند. برای بررسی خرید، ابتدا مدارک سیستم موجود را جمع‌آوری کنید؛ سپس پروتکل دقیق، نسخه تجهیز و معیار آزمون را در درخواست بنویسید. پیشنهاد شفاف، ابهام خرید و تحویل را کمتر می‌کند.
انتخاب درست از شناخت شبکه فعلی آغاز می‌شود.
منابع رسمی و مطالعه بیشتر
- FieldComm Group؛ معرفی H1 و اجزای شبکه میدان
- FieldComm Group؛ معماری و بلوک‌های عملکردی
- FieldComm Group؛ روش کار HART
- Emerson؛ سخت‌افزار سگمنت، تغذیه و ترمیناتور
- Biffi / Emerson؛ معرفی LAS و Link Master
- Emerson؛ دیتاشیت و گزینه‌های سفارش Rosemount 644

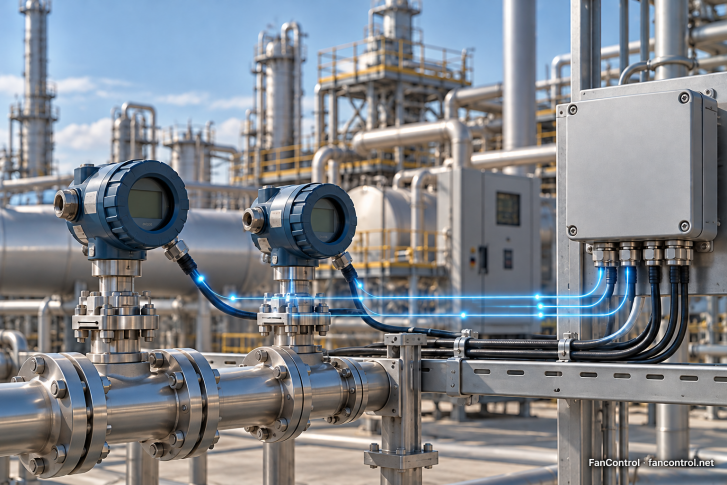

تصویر، نمای مفهومی آموزشی است و نقشه نصب یا سیم‌کشی نیست.
