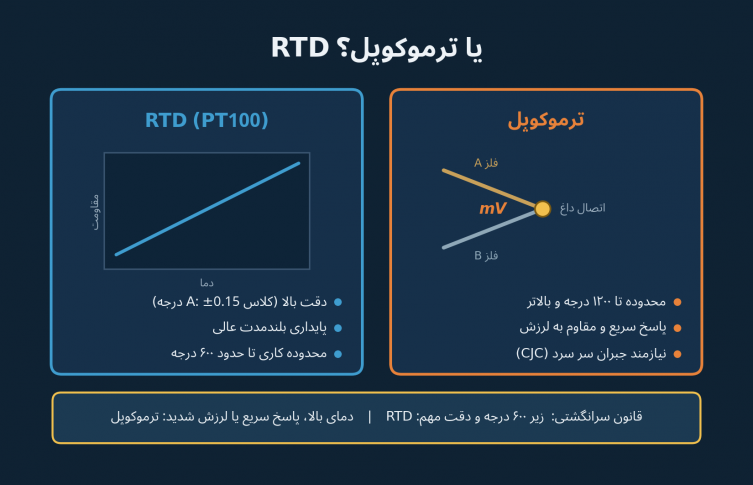

سنسور دما RTD یا ترموکوپل؟ راهنمای انتخاب
در ابزار دقیق صنعتی، تقریباً تمام اندازهگیریهای دمای فرایند با یکی از این دو سنسور انجام میشود: RTD یا ترموکوپل. انتخاب بین این دو نه سلیقهای است و نه پیچیده — با سه سؤال مشخص میشود: چه دمایی؟ چه دقتی؟ چه محیطی؟
RTD چطور کار میکند
مقاومت الکتریکی پلاتین با دما بهصورت بسیار تکرارپذیر زیاد میشود. PT100 یعنی ۱۰۰ اهم در صفر درجه؛ مبدل با عبور یک جریان کوچک، مقاومت را میخواند و به دما تبدیل میکند. اتصال ۳سیمه استاندارد صنعت است (اثر مقاومت کابل را جبران میکند) و ۴سیمه دقیقترین حالت است.
ترموکوپل چطور کار میکند
دو سیم از فلزهای غیرهمجنس در نقطهٔ اندازهگیری به هم جوش خوردهاند. طبق اثر زیبک، اختلاف دمای بین «اتصال داغ» و سر سرد، یک ولتاژ میلیولتی میسازد. همین یعنی بدون جبران سر سرد (CJC) و کابل جبران درست، عدد قابل اعتمادی نمیگیرید. تایپ K پرمصرفترین است و تا حدود ۱۲۰۰ درجه کار میکند؛ تایپهای پلاتینی S و R و B تا بالای ۱۶۰۰ درجه میروند.
مقایسهٔ سر راست
- دقت و پایداری: برتری با RTD — کلاس A حدود ±۰.۱۵ درجه در صفر؛ ترموکوپل کلاس ۱ حدود ±۱.۵ درجه و بهمرور دریفت هم میکند.
- محدودهٔ دما: برتری با ترموکوپل — RTD معمولاً تا ۴۰۰ الی ۶۰۰ درجه؛ ترموکوپل تا ۱۲۰۰ و بالاتر.
- سرعت پاسخ: ترموکوپل بهخاطر جرم کمِ اتصال، سریعتر جواب میدهد.
- لرزش و شوک مکانیکی: ترموکوپل مقاومتر است؛ المان سیمپیچی یا لایهنازک RTD ظریفتر است.
- سیمکشی: RTD با سیم مسی معمولی کار میکند؛ ترموکوپل کابل جبران مخصوص همان تایپ میخواهد.
قانون سرانگشتی: زیر حدود ۶۰۰ درجه و هر جا دقت و پایداری مهم است، RTD؛ دمای بالاتر، پاسخ سریع یا لرزش شدید، ترموکوپل.
چرا به ترانسمیتر دما نیاز دارید
سیگنال خام RTD (اهم) و ترموکوپل (میلیولت) در مسیرهای طولانی به نویز و خطای کابل حساس است. ترانسمیتر دما همان نزدیکی سنسور سیگنال را به 4-20mA یا HART تبدیل میکند، خطیسازی و جبران سر سرد را انجام میدهد و خرابی سنسور را هم گزارش میکند. بسته به معماری سیستم:
- سنسور آماده: سنسور دمای PT100 آیافام KX5002 برای کاربردهای جمعوجور، و ترمومتر مقاومتی اندرس هاوزر TR10 با ساختار ماژولار و ترمول برای نصب فرایندی.
- هدمونت اقتصادی: ترانسمیتر دما روزمونت 644 — داخل هدِ خود سنسور نصب میشود و با HART راهاندازی سریعی دارد.
- ریلی برای تابلو: ترانسمیتر دما ریلی روزمونت 248 — وقتی تعداد نقاط زیاد است و مبدلها در تابلو جمع میشوند.
- فیلدمونت حرفهای: ترانسمیتر دما روزمونت 3144P — دو ورودی سنسور با هشدار دریفت، مناسب لوپهای حساس و ایمنی؛ و ترانسمیتر دما یوکوگاوا YTA310 با نمایشگر بزرگ برای نصب میدانی.
سه اشتباه رایج نصب
- عمق غوطهوری کم: اگر ساقهٔ سنسور کم داخل فرایند برود، حرارت از ساقه به بیرون هدایت میشود و عدد کمتر از واقعی خوانده میشود؛ قاعدهٔ متداول، حداقل ۱۰ برابر قطر ساقه بهعلاوهٔ طول المان است.
- کابل اشتباه برای ترموکوپل: سیم مسی یا کابل تایپ دیگر، یعنی ساختن یک ترموکوپل ناخواسته در مسیر و چند درجه خطا.
- RTD دوسیمه در مسیر بلند: مقاومت کابل مستقیم روی عدد مینشیند؛ حداقل ۳سیمه انتخاب کنید.
اگر بین دو گزینه مردد هستید، دمای کاری، محیط نصب و طول مسیر کابل را برای ما بفرستید تا سنسور و ترانسمیتر مناسب را پیشنهاد کنیم: 021-88850346 و 021-88658508.
