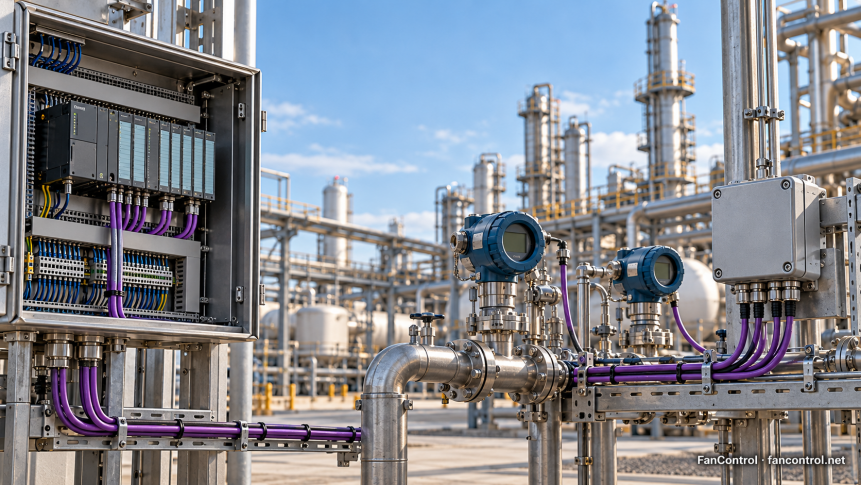

چرا کابل PROFIBUS بنفش است؟ اگر داخل تابلو اتوماسیون را دیده باشید، احتمالاً این کابل میان سیم‌های تغذیه و فرمان توجهتان را جلب کرده است. بنفش، رنگ رایج روکش کابل استاندارد PROFIBUS DP است و به شناسایی آن کمک می‌کند؛ اما رنگ، شناسنامه فنی کابل نیست. کابل مناسب باید از نظر مشخصات الکتریکی، ساختار، شرایط نصب و سازگاری با شبکه نیز بررسی شود. همین تفاوت ساده میان «ظاهر آشنا» و «مشخصات درست» می‌تواند نقطه شروع انتخاب دقیق‌تر تجهیزات باشد.
فرض کنید یک تجهیز جدید نصب شده، تغذیه دارد و نمایشگرش روشن است، اما سیستم کنترل آن را نمی‌بیند. پیش از متهم کردن سنسور، چند پرسش مهم مطرح می‌شود: تجهیز واقعاً برای همین شبکه سفارش داده شده؟ آدرس و پیکربندی آن درست است؟ کابل و اتصال‌ها مطابق نقشه‌اند؟ در این راهنما از کابل بنفش شروع می‌کنیم و به تفاوت DP و PA، انتخاب محصول و یک مسیر منطقی برای بررسی خطا می‌رسیم.
بنفش بودن کابل چه چیزی را می‌گوید؟
راهنمای طراحی PI، بنفش را رنگ معمول کابل استاندارد DP معرفی می‌کند؛ همان راهنما برای بعضی کاربردها و ساختارهای دیگر، رنگ‌های متفاوتی نشان می‌دهد. بنابراین عبارت «همه کابل‌های پروفیباس باید بنفش باشند» دقیق نیست. نقش عملی این رنگ، کمک به تشخیص مسیر کابل در نصب و نگهداری است؛ خود رنگ باعث انتقال بهتر داده یا حذف نویز نمی‌شود. راهنمای طراحی PROFIBUS از PI.
برای نمونه، در دیتاشیت یک خانواده کابل HELUKABEL، نسخه داخلی با روکش بنفش و نسخه بیرونی با روکش مشکی معرفی شده و برای هر دو امپدانس مشخصه ۱۵۰ اهم با تلرانس تعیین‌شده آمده است. این عدد را نباید با مقاومت اهمی اندازه‌گیری‌شده میان دو سیم توسط مولتی‌متر یکی دانست. هنگام خرید، کد کابل و دیتاشیت آن را بخواهید؛ فقط گفتن «کابل بنفش» مشخصات سفارش را کامل نمی‌کند. دیتاشیت کابل PROFIBUS SK.
PROFIBUS چیست و چه مسئله‌ای را حل می‌کند؟
PROFIBUS یک فناوری ارتباط صنعتی برای تبادل داده میان کنترلر و تجهیزات توزیع‌شده است. به‌جای نگاه کردن به هر تجهیز صرفاً به‌عنوان یک سیگنال مستقل، شبکه امکان تبادل داده‌های فرایندی و اطلاعات تشخیصی را فراهم می‌کند. کاربردهای آن از اتوماسیون ماشین‌آلات تا ابزار دقیق فرایندی گسترده است. در معماری PROFIBUS، روش انتقال و پروفایل کاربردی باید با نیاز دستگاه و پروژه هماهنگ باشند. معرفی فناوری توسط PI.
برای تیم بهره‌برداری، پرسش اصلی این نیست که شبکه چه نامی دارد؛ مهم این است که کدام اطلاعات به کنترلر می‌رسند و در زمان خطا چه شواهدی در دسترس‌اند. برای تیم خرید نیز عبارت PROFIBUS روی پیش‌فاکتور کافی نیست. باید معلوم باشد تجهیز در کجای معماری قرار می‌گیرد، به چه رابطی وصل می‌شود و چگونه در پروژه مهندسی تعریف خواهد شد. این توافق میان خرید، ابزار دقیق و اتوماسیون، پیش از سفارش ارزش زیادی دارد.
تفاوت PROFIBUS DP و PA در کاربرد واقعی
در اجرای الکتریکی رایج DP، انتقال روی RS-485 انجام می‌شود و کاربردهایی مانند ارتباط کنترلر با ورودی‌وخروجی توزیع‌شده یا درایو مطرح‌اند. PA برای نیازهای ابزار دقیق فرایندی شناخته می‌شود و در پیاده‌سازی MBP، داده و تغذیه می‌توانند روی یک زوج سیم منتقل شوند. این تفاوت به معنی امکان اتصال مستقیم هر تجهیز PA به هر پورت DP نیست؛ واسط و طراحی شبکه اهمیت دارند.
سرعت PA برابر ۳۱٫۲۵ کیلوبیت‌برثانیه است. DP می‌تواند، بسته به تجهیزات و پیکربندی، تا ۱۲ مگابیت‌برثانیه کار کند. این اعداد مسابقه کیفیت نیستند: نیاز یک درایو، یک ایستگاه ورودی‌وخروجی و یک ترانسمیتر فرایندی لزوماً یکسان نیست. سرعت بالاتر نیز به‌تنهایی زمان پاسخ کل سامانه را تعیین نمی‌کند. برای مقایسه درست، ابتدا نوع تجهیز و وظیفه ارتباط را مشخص کنید. راهنمای رابط DP/PA زیمنس.
چرا تعویض کانکتور، DP را به PA تبدیل نمی‌کند؟
برای ارتباط میان بخش DP و سگمنت PA از تجهیزات واسط متناسب با معماری استفاده می‌شود. در انتخاب کوپلر یا لینک، فقط شکل اتصال را نبینید؛ محدودیت سرعت سمت DP، روش تعریف در پروژه، ظرفیت بخش PA و الزامات تغذیه باید از مستند همان مدل استخراج شوند. واژه‌های کوپلر و لینک را نیز بدون بررسی مدل، معادل کامل یکدیگر فرض نکنید. راهنمای کوپلر و لینک زیمنس.
تصور کنید در یک پروژه، ترانسمیتر PA سفارش داده شده ولی در فهرست اقلام فقط CPU و کابل آمده است. در این وضعیت، سؤال مفید از تأمین‌کننده این است: «مسیر کامل ارتباط و تغذیه این تجهیز تا سیستم کنترل چیست؟» درخواست یک طرح اتصال مشخص، ابهام را زودتر از خرید آزمایشی چند تبدیل برطرف می‌کند. تأیید معماری باید پیش از سفارش انجام شود، نه پس از نصب تجهیز در سایت.
کابل مناسب را از روی چه مشخصاتی انتخاب کنیم؟
ابتدا کاربرد نصب را بنویسید: مسیر ثابت داخل تابلو، فضای بیرونی، حرکت مداوم یا محیط با شرایط خاص؟ یک کابل برای نصب ثابت را صرفاً به دلیل رنگ مشابه جایگزین کابل مناسب حرکت نکنید. مشخصات روکش، شعاع خمش، محدوده دما و مقاومت محیطی را برای همان کد محصول بررسی کنید. این اطلاعات باید در درخواست خرید قابل ردیابی باشند.
در DP، طول مجاز سگمنت با نرخ انتقال رابطه دارد. برای کابل نوع A در شرایط تعریف‌شده، راهنمای شبکه Schneider Electric نمونه‌هایی مانند ۱۲۰۰ متر در نرخ‌های پایین و ۱۰۰ متر در نرخ‌های ۳ تا ۱۲ مگابیت‌برثانیه ارائه می‌کند. این اعداد مجوز طراحی مستقل از توپولوژی و تجهیزات نیستند. افزایش سرعت یک شبکه موجود باید با بررسی طول، کابل و اجزای آن همراه باشد. مشخصات شبکه DP در راهنمای Schneider Electric.
ترمینیشن: قطعه کوچک، اثر مهم
در سگمنت الکتریکی خطی، ترمینیشن باید در دو انتهای درست سگمنت قرار داشته باشد، نه روی تک‌تک تجهیزات. ساختار ترمینیشن RS-485 و MBP یکسان نیست. در بعضی کانکتورهای DP، فعال کردن کلید ترمینیشن مسیر کابل خروجی را نیز جدا می‌کند؛ بنابراین تغییر تصادفی آن می‌تواند ارتباط تجهیزات بعدی را قطع کند. راهنمای همان کانکتور و نقشه واقعی شبکه مرجع تصمیم‌اند. آموزش ترمینیشن PI.
اگر خطا درست پس از بازدید تابلو آغاز شده، ثبت کنید کدام کانکتورها دست‌کاری شده‌اند. این قرینه از تعویض فوری چند تجهیز مفیدتر است. بررسی عملی اتصال و ترمینیشن باید توسط فرد مسئول و در وضعیت مجاز بهره‌برداری انجام شود. هدف، پیدا کردن تغییر مؤثر است؛ چند تغییر هم‌زمان ممکن است خطا را موقتاً پنهان کند و علت اصلی را نامعلوم بگذارد.
فایل GSD چرا به اندازه کابل مهم است؟
فایل GSD قابلیت‌های پایه دستگاه، گزینه‌های ارتباطی و اطلاعات تشخیصی قابل استفاده در ابزار مهندسی را توصیف می‌کند. فایل مناسب را از سازنده یا مرجع معتبر دریافت کنید و تطابق آن با تجهیز واقعی را بررسی کنید. GSDML که برای مدل دستگاه PROFINET به کار می‌رود، جایگزین دلخواه فایل PROFIBUS نیست؛ شباهت نام‌ها نباید باعث انتخاب فایل اشتباه شود. راهنمای رسمی فایل‌های GSD.
یک پوشه تحویل خوب شامل کد کامل تجهیز، فایل مورد استفاده، نسخه مستندات و تصویر پیکربندی تأییدشده است. اگر چند همکار نسخه‌های مختلف پروژه را نگه می‌دارند، قبل از اصلاح مشخص کنید کدام نسخه واقعاً روی سامانه اجرا می‌شود. فایل موجود روی لپ‌تاپ همیشه همان نسخه عملیاتی نیست. این نظم ساده، گفت‌وگو میان مسئول تعمیرات و برنامه‌نویس را دقیق‌تر می‌کند و از تصمیم‌گیری بر پایه اطلاعات قدیمی جلوگیری خواهد کرد.
تجهیز روشن است، اما ارتباط ندارد؛ از کجا شروع کنیم؟
ابتدا دامنه خطا را مشخص کنید: فقط یک تجهیز دیده نمی‌شود یا چند تجهیز در یک بخش مشترک؟ زمان شروع و آخرین تغییر را ثبت کنید. سپس وضعیت و پیام تشخیصی کنترلر، واسط و تجهیز را کنار هم بگذارید. عبارت کلی «شبکه قطع است» برای تصمیم کافی نیست؛ آدرس درگیر، متن خطا و وضعیت سایر گره‌ها اطلاعات قابل پیگیری می‌سازند.
در مرحله بعد، هویت تجهیز را با پروژه مقایسه کنید: کد سفارش، نوع ارتباط، آدرس و تنظیمات تعریف‌شده. پس از آن، تیم مسئول می‌تواند تغذیه، کابل، کانکتورها و ترمینیشن را طبق مستندات بررسی کند. هر بار فقط یک فرضیه را آزمایش و نتیجه را ثبت کنید. اگر خطا متناوب است، شرایط وقوع مانند زمان راه‌اندازی ماشین یا فعالیت تجهیز مجاور را یادداشت کنید؛ این هم‌زمانی سرنخ است، نه اثبات قطعی علت.
گزارش پایان کار نیز باید روشن کند چه چیزی تغییر کرد و چه چیزی مشاهده شد. نوشتن «درست شد» کافی نیست. بهتر است بنویسید کدام آدرس دوباره وارد تبادل داده شد، کدام هشدار برطرف شد و پایداری در چه شرایطی بررسی گردید. این سابقه در خرابی بعدی به تیم کمک می‌کند از نقطه دقیق‌تری شروع کند.
یک مثال برای تصمیم‌گیری بدون تعویض عجولانه
این مثال فرضی را در نظر بگیرید: پس از تعویض یک تجهیز، اپراتور مقدار جدید را در صفحه کنترل مشاهده نمی‌کند. گروه خرید می‌گوید مدل مطابق سفارش است و گروه تعمیرات روشن بودن نمایشگر را تأیید می‌کند. هنوز هیچ‌کدام از این دو مشاهده ثابت نمی‌کند که ارتباط دیجیتال درست برقرار شده است. نخست باید مشخص شود مقدار نمایش‌داده‌شده در اتاق کنترل تازه است یا مقدار قبلی، و وضعیت کیفیت داده چه چیزی نشان می‌دهد.
مسئول اتوماسیون، کد کامل تجهیز جدید را با مدارک دستگاه قبلی مقایسه می‌کند. مسئول ابزار دقیق نیز عکس پلاک، تنظیم آدرس و مدارک تحویل را کنار آن می‌گذارد. اگر اختلافی پیدا شود، همان اختلاف موضوع بررسی بعدی خواهد بود. اگر مشخصات یکسان باشند، مسیر بررسی به پیکربندی و سپس بخش فیزیکی شبکه می‌رسد. هیچ نتیجه‌ای فقط از شباهت بدنه یا رنگ کابل گرفته نمی‌شود.
ارزش این روش در ایجاد یک زنجیره شواهد مشترک است. هر گروه می‌داند چه اطلاعاتی باید تحویل دهد و تصمیم بعدی بر چه مشاهده‌ای متکی است. برای ثبت نتیجه، یک برگه با ستون‌های «نشانه»، «فرضیه»، «بررسی انجام‌شده» و «نتیجه» کافی است. این برگه قرار نیست جای ابزار تخصصی را بگیرد؛ کمک می‌کند ابزار و زمان متخصص برای پرسش درست استفاده شود. در پایان نیز نسخه نهایی تنظیمات و علت تأییدشده، همراه سوابق تجهیز نگهداری می‌شوند تا تجربه همان خطا در شیفت بعد از بین نرود.
دو محصول مرتبط برای بررسی سمت کنترلر
برای پروژه‌هایی که از خانواده S7-300 استفاده می‌کنند، صفحه CPU 315-2 DP زیمنس با کد 6ES7315-2AH14-0AB0 یکی از نقاط شروع بررسی سمت کنترلر است. محصول مرتبط دیگر، CPU 317-2 DP با کد 6ES7317-2AK14-0AB0 است. تطابق نام این دو مدل با کدهای سفارش در اطلاعات رسمی S7-300 زیمنس نیز آمده است.
وجود DP در نام محصول، تأیید کامل مناسب بودن آن برای هر پروژه نیست. پیش از انتخاب، پیکربندی فعلی، نقش رابط، نسخه سخت‌افزار و نرم‌افزار و نیاز واقعی برنامه را بررسی کنید. این معرفی، اعلام موجودی یا پیشنهاد جایگزینی مستقیم نیست. برای اتصال تجهیزات PA نیز مسیر واسط و تغذیه مستقل از صرف وجود پورت DP باید مشخص باشد.
هنگام استعلام چه اطلاعاتی بفرستیم؟
یک استعلام کاربردی را با عکس خوانای پلاک و کد کامل سفارش شروع کنید. سپس بنویسید قطعه برای توسعه شبکه لازم است یا جایگزینی تجهیز موجود. نام کنترلر، نوع ارتباط، مشخصات واسط و شرح کوتاه کاربرد را اضافه کنید. اگر مسئله‌ای وجود دارد، متن خطا را جدا از حدس خود درباره علت بنویسید؛ این تفکیک به بررسی فنی کمک می‌کند.
برای کابل، طول مورد نیاز و شرایط نصب را مشخص کنید. برای تجهیز، پروتکل و نسخه مربوط را روشن بنویسید. برای جایگزینی، تفاوت احتمالی کد جدید با کد قبلی باید پاسخ مکتوب داشته باشد. سفارش دقیق از یک فهرست بلند نام برندها مفیدتر است، زیرا نشان می‌دهد چه چیزی باید با سامانه موجود سازگار باشد و کدام مشخصات هنوز نیاز به تأیید دارند.
پرسش‌های پرتکرار
آیا هر کابل بنفش برای PROFIBUS مناسب است؟
خیر. رنگ فقط نشانه ظاهری است. نوع کاربرد، مشخصات الکتریکی و دیتاشیت کد دقیق کابل باید تطبیق داده شوند. حتی در خانواده کابل‌های PROFIBUS نیز شرایط نصب و جنس روکش می‌تواند متفاوت باشد.
آیا ترانسمیتر PA را مستقیم به پورت DP وصل کنیم؟
صرف مشابه بودن نام خانواده ارتباطی چنین اتصالی را مجاز نمی‌کند. واسط، تغذیه و طراحی سگمنت باید مشخص باشند. پیش از خرید، مسیر کامل اتصال را از نقشه پروژه و مستند سازنده بررسی کنید.
آیا با قطع کنترلر، حلقه کنترل حتماً ادامه پیدا می‌کند؟
از نام PROFIBUS به‌تنهایی چنین نتیجه‌ای نمی‌توان گرفت. محل اجرای منطق کنترل، رفتار تجهیزات هنگام قطع ارتباط و طراحی افزونگی باید جداگانه بررسی شوند. پاسخ این پرسش به معماری واقعی و تنظیمات پروژه وابسته است.
برای انتخاب محصول از کجا شروع کنیم؟
از کد کامل، پروتکل و نقش تجهیز در شبکه. برای بررسی اقلام مرتبط در فن کنترل، اطلاعات پروژه را همراه استعلام ارائه کنید تا پرسش درباره سازگاری دقیق باشد. بنفش بودن کابل شروع خوبی برای شناخت شبکه است؛ تصمیم نهایی را مشخصات فنی و مستندات پروژه تعیین می‌کنند.
