Custody Transfer چیست؟ مقایسه فلومتر کرونه، میکروموشن و اندرس هاوزر

Custody Transfer یا تحویل و تحول تجاری سیال، اندازه‌گیری مقداری است که فروشنده و خریدار برای تسویه‌حساب می‌پذیرند. در بارگیری فرآورده نفتی، تحویل مواد شیمیایی یا انتقال سوخت، عدد فلومتر می‌تواند مبنای صورتحساب باشد؛ بنابراین دقت حسگر، تنها یکی از معیارهای انتخاب است. سامانه باید مقدار تحویلی را در شرایط واقعی، با مدارک قابل پیگیری و طبق الزامات مورد توافق ثبت کند.

برای انتخاب فلومتر انتقال مالکیت از کرونه، میکروموشن یا اندرس هاوزر، ابتدا مشخص کنید معامله بر حسب جرم است یا حجم، سیال چه رفتاری دارد و چه تأییدیه‌ای برای همان پروژه لازم است. سپس مدل، سایز، ترانسمیتر و تجهیزات جانبی را انتخاب کنید؛ نام برند یا یک عدد دقت روی کاتالوگ، جای این بررسی را نمی‌گیرد.

تفاوت فلومتر فرایندی با سامانه Custody Transfer چیست؟

در کنترل فرایند، فلومتر ممکن است برای تنظیم دبی، کنترل نسبت اختلاط یا پایش تولید استفاده شود. در تحویل تجاری، علاوه بر عملکرد اندازه‌گیری، قابلیت دفاع از مقدار تحویلی اهمیت دارد: مقدار شروع و پایان انتقال، وضعیت آلارم‌ها، تنظیمات مؤثر و سوابق آزمون باید طبق طرح و الزامات پروژه قابل پیگیری باشند.

تأییدیه تجاری، ضدانفجار و کالیبراسیون چه تفاوتی دارند؟

OIML R 117 الزامات سامانه‌های اندازه‌گیری دینامیکی مایعات غیر از آب را پوشش می‌دهد. در مدارک اروپایی نیز MI-005 از MID را برای این حوزه می‌بینید. این عناوین را نباید به همه سیالات، همه مدل‌ها و همه شرایط نصب تعمیم داد؛ برای گازها یا کاربردهای دیگر، دامنه استاندارد و گواهی متفاوت است.

ATEX و IECEx به ایمنی در محیط مستعد انفجار مربوط‌اند و SIL به ایمنی عملکردی؛ هیچ‌کدام به‌تنهایی تأییدیه اندازه‌گیری تجاری نیستند. از طرف دیگر، گواهی کالیبراسیون نشان می‌دهد دستگاه در نقاط و شرایط مشخص با مرجع مقایسه شده است. این مدرک هم به‌تنهایی تأیید کل اسکید، نرم‌افزار و شرایط بهره‌برداری نیست.

پیش از سفارش، شماره و دامنه گواهی، مدل حسگر و ترانسمیتر، نسخه نرم‌افزار، سیال مجاز، محدوده دبی و الزامات پلمب یا حفاظت تنظیمات را تطبیق دهید. تأییدیه یک عضو از یک خانواده محصول، الزاماً به هر کالای موجود از همان خانواده تعلق ندارد. پذیرش نهایی نیز به الزامات محل اجرای پروژه و قرارداد وابسته است.

یک سیستم تحویل تجاری از چه اجزایی تشکیل می‌شود؟

بسته به کاربرد، مجموعه می‌تواند شامل فلومتر، ترانسمیتر، محاسبه‌گر، اندازه‌گیری فشار و دما، شیرها، تجهیزات کنترل هوا یا بخار و امکانات آزمون باشد. این اجزا باید به‌صورت یک زنجیره هماهنگ بررسی شوند؛ صرف خرید یک فلومتر دارای گزینه Custody Transfer، به معنی تکمیل سامانه نیست.

• مسیر سیال: پرماندن لوله، جلوگیری از تبخیر ناخواسته و مدیریت گاز آزاد، نشتی و تخلیه انتهای بارگیری باید در طراحی دیده شود.
• حسگر و ترانسمیتر: پیکربندی کامل باید برای سیال، رنج دبی، فشار، دما و الزامات پروژه مناسب باشد.
• محاسبه و ثبت: مقدار تحویلی، واحدها، جمع‌زن‌ها، رویدادها و رسید انتقال باید مطابق طرح تعریف شوند. همه پروژه‌ها الزاماً به یک فلوکامپیوتر مستقل نیاز ندارند؛ محل انجام این وظایف به معماری تأییدشده وابسته است.
• کنترل اندازه‌شناسی: روش کالیبراسیون، آزمون میدانی یا Proving و دوره‌های بازبینی باید از ابتدا مشخص شوند.

نمونه‌های کرونه، میکروموشن و اندرس هاوزر

کرونه KROHNE؛ نمونه OPTIMASS 6400

OPTIMASS 6400 یک خانواده کوریولیس با لوله‌های خمیده است که کرونه برای کاربردهای فرایندی پیشرفته و تحویل تجاری معرفی می‌کند. مدارک سازنده گزینه‌های مرتبط با OIML R117 و MID MI-005 را برای کاربردهای مشخص بیان می‌کنند. برای بررسی مشخصات و استعلام، صفحه فلومتر کرونه OPTIMASS 6400 C را ببینید.

ویژگی EGM برای مدیریت شرایط حاوی گاز همراه مطرح است، اما ادامه کار دستگاه در حضور حباب، به معنی تضمین خطای مجاز تجاری در هر جریان دوفازی نیست. دامنه مجاز اندازه‌گیری باید از مدارک همان پیکربندی استخراج شود. برای دبی‌های بزرگ‌تر، کرونه OPTIMASS 2400 C نیز گزینه‌ای برای بررسی مهندسی است؛ انتخاب آن به رنج دبی و افت فشار مجاز پروژه بستگی دارد. مرجع رسمی کرونه

میکروموشن Micro Motion؛ خانواده ELITE و ترانسمیتر مناسب

امرسون خانواده Micro Motion ELITE را برای اندازه‌گیری جرم و چگالی، از جمله کاربردهای تحویل تجاری، ارائه می‌کند. در این انتخاب، حسگر و ترانسمیتر یک مجموعه‌اند: امکانات اندازه‌گیری، خروجی‌ها، لایسنس‌ها و تأییدیه لازم باید با هم بررسی شوند. راهنمای رسمی ترانسمیتر 5700، امکانات رسید انتقال و کاربردهای Weights & Measures را توضیح می‌دهد؛ وجود این امکانات نیز تابع پیکربندی و مجوزهای دستگاه است.

برای مشاهده نمونه‌های همین خانواده در سایت، به فلومتر میکروموشن CMF300 و فلومتر میکروموشن CMF400M مراجعه کنید. هنگام استعلام، مدارک ترکیب دقیق حسگر و ترانسمیتر را بخواهید؛ صرف نام ELITE یا سایز اتصال، تأیید کاربرد تجاری یک دستگاه مشخص نیست. مرجع رسمی ELITE و راهنمای رسمی 5700

اندرس هاوزر Endress+Hauser؛ نمونه Promass F 300

Proline Promass F 300 از نمونه‌های کوریولیس اندرس هاوزر است که در اطلاعات فنی آن، گزینه‌های کاربرد تحت کنترل اندازه‌شناسی قانونی ذکر شده است. برای مایعات غیر از آب، گزینه‌های مرتبط با OIML R117 و MID MI-005 باید در مدارک سفارش بررسی شوند. صفحه فلومتر اندرس هاوزر Promass F 300 نقطه شروع بررسی محصول در فن کنترل است.

اندرس هاوزر سامانه‌های بارگیری و تخلیه مبتنی بر Promass نیز معرفی می‌کند. در یک پروژه واقعی، مدل حسگر، خروجی‌ها، محاسبات مورد نیاز و مدارک سامانه باید یکجا انتخاب شوند؛ تأییدیه ضدانفجار یک کد سفارش، جای مدرک انتقال مالکیت را نمی‌گیرد. اطلاعات فنی Promass F 300 و سامانه‌های رسمی بارگیری و تخلیه

مقایسه سریع سه گزینه برای استعلام

این مقایسه، رتبه‌بندی مطلق برندها نیست. لینک‌ها برای بررسی محصول و استعلام‌اند؛ انطباق کالای پیشنهادی با تأییدیه تجاری باید از روی پلاک، کد سفارش و مدارک همان دستگاه احراز شود.

برای انتخاب فلومتر Custody Transfer چه اطلاعاتی لازم است؟

1. مبنای معامله: جرم یا حجم، واحد تسویه و در صورت نیاز، شرایط مرجع حجم.
2. سیال: نام و ترکیب، چگالی و ویسکوزیته در شرایط کار، خوردگی، ذرات و احتمال گاز همراه.
3. دبی: حداقل، معمول و حداکثر؛ سایز اسمی خط به‌تنهایی برای انتخاب کافی نیست.
4. شرایط مکانیکی: فشار و دما، افت فشار مجاز، جنس، اتصال و محدودیت فضای نصب.
5. مدارک: استاندارد یا تأییدیه درخواستی، دامنه آن، مدارک کالیبراسیون و روش پذیرش.
6. ثبت انتقال: نیاز به رسید، ثبت رویداد، حفاظت تنظیمات و ارتباط با سیستم کنترل.
7. نگهداری: روش آزمون دوره‌ای، دسترسی به مرجع، امکان توقف و قطعات پشتیبان.

برای بررسی رنج و سایز حسگرهای میکروموشن، راهنمای انتخاب سایز فلومتر کوریولیس میکروموشن را هم بخوانید. از فروشنده بخواهید انتخاب را با شرایط واقعی سیال و افت فشار مجاز توجیه کند، نه فقط با قطر لوله یا بالاترین عدد دقت کاتالوگ.

خطای کوچک اندازه‌گیری چه اثری روی تسویه دارد؟

یک مثال کاملاً فرضی: اگر مقدار تحویلی ماهانه ۲۰٬۰۰۰ تن باشد، اختلاف سیستماتیک ۰٫۱ درصدی برابر ۲۰ تن در همان ماه است. این محاسبه صرفاً اهمیت مقدار انتقال را نشان می‌دهد؛ پیش‌بینی خطای واقعی هیچ‌یک از مدل‌های بالا نیست. خطای کل سامانه نیز با دقت اسمی حسگر یکسان نیست و باید در شرایط بهره‌برداری ارزیابی شود.

آیا Verification جای کالیبراسیون و Proving را می‌گیرد؟

امکاناتی مانند Smart Meter Verification میکروموشن و Heartbeat Verification اندرس هاوزر به بررسی سلامت دستگاه کمک می‌کنند. اما بررسی داخلی دستگاه با مقایسه مقدار انتقال‌یافته در برابر مرجع مستقل یک کار واحد نیست. برنامه آزمون تجاری، کالیبراسیون و Proving باید مطابق مدارک و الزامات همان پروژه تعریف شود؛ نباید صرف وجود یک قابلیت تشخیصی، آزمون لازم را حذف کرد. توضیح سازنده درباره تفاوت Heartbeat Verification با کالیبراسیون تر

پرسش‌های متداول درباره انتقال مالکیت سیال

آیا هر فلومتر کوریولیس برای Custody Transfer مناسب است؟

خیر. نوع سیال، رنج کار، پیکربندی، تأییدیه و پذیرش کل سامانه اهمیت دارد. حتی دو دستگاه با نام خانوادگی یکسان ممکن است گزینه‌ها و مدارک متفاوت داشته باشند.

بین کرونه، میکروموشن و اندرس هاوزر کدام بهتر است؟

پاسخ به شرایط پروژه وابسته است. مناسب‌ترین انتخاب، ترکیبی است که رنج کار، افت فشار، سازگاری مواد، امکانات ثبت و مدارک مورد نیاز را با هزینه نگهداری قابل قبول پوشش دهد.

اگر معامله بر حسب جرم باشد، تصحیح حجم هم لازم است؟

مبنای گزارش و قرارداد تعیین‌کننده است. اندازه‌گیری مستقیم جرم، با گزارش حجم در شرایط مرجع یکسان نیست. اگر صورتحساب حجمی است، روش تبدیل و ورودی‌های لازم باید مشخص شوند.

آیا وجود حباب هوا فقط یک آلارم ساده است؟

خیر؛ گاز همراه می‌تواند بر نتیجه اندازه‌گیری اثر بگذارد. تشخیص یا مدیریت آن در یک فلومتر، مجوز نادیده‌گرفتن شرایط مجاز گواهی تجاری نیست.

استعلام فلومتر انتقال مالکیت از فن کنترل

برای بررسی OPTIMASS کرونه، ELITE میکروموشن یا Promass اندرس هاوزر، اطلاعات سیال و رنج کار را همراه با تأییدیه درخواستی برای فن کنترل بفرستید. اگر تجهیز موجود دارید، تصویر خوانای پلاک و کد سفارش حسگر و ترانسمیتر را هم ضمیمه کنید تا بررسی از مدل واقعی دستگاه آغاز شود.

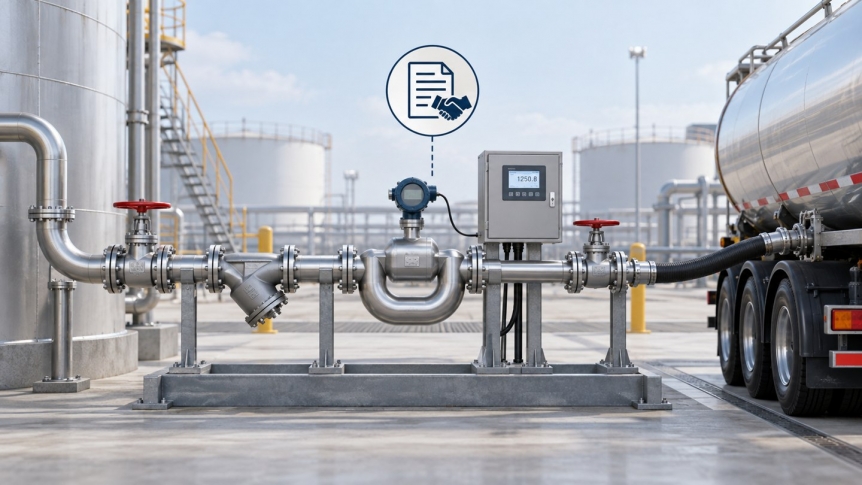

منابع فنی این مقاله، مدارک رسمی سازندگان و OIML هستند که کنار بخش‌های مرتبط لینک شده‌اند. تصویر اصلی، تصویرسازی مفهومی از یک ایستگاه اندازه‌گیری است و نقشه اجرایی یا تصویر یک مدل تجاری مشخص نیست.
