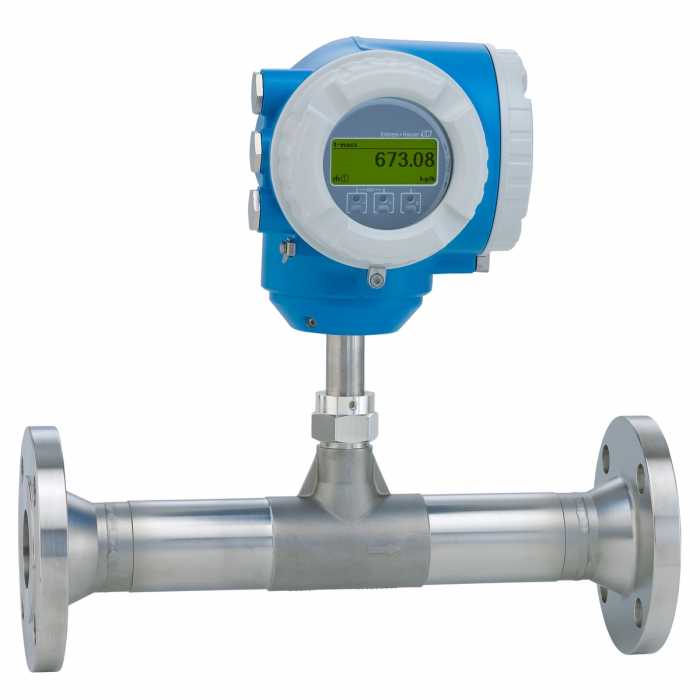

فلومتر جرمی حرارتی اندرس هاوزر Proline t-mass F 300 | Endress+Hauser Proline t-mass F 300
-
- فلومتر جرمی حرارتی مخصوص گازها — بدون نیاز به جبرانسازی دما و فشار
- اندازهگیری مستقیم دبی جرمی و دبی نرمال گاز
- سایز DN 15 تا DN 150 (نسخه درونخطی) و تا DN 1500 (نسخه insertion)
- تشخیص خودکار نوع گاز و کتابخانه گازهای از پیش تعریفشده
- افت فشار بسیار ناچیز — مناسب شبکه هوای فشرده
- محدوده اندازهگیری بسیار وسیع (Turndown تا 1 :100)
- ایدهآل برای پایش مصرف هوای فشرده و ممیزی انرژی
- گواهیهای ATEX و IECEx برای مناطق پرخطر
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Proline t-mass F 300 ساخت اندرس هاوزر (Endress+Hauser) فلومتر جرمی حرارتی (Thermal Mass) است که برای اندازهگیری دبی گازها طراحی شده است. مهمترین مزیت این فناوری آن است که دبی جرمی را مستقیماً اندازه میگیرد؛ بنابراین برخلاف فلومترهای حجمی، نیازی به نصب جداگانه سنسور دما و فشار و محاسبهگر جریان برای تبدیل حجم به جرم یا حجم نرمال وجود ندارد.
این ویژگی، t-mass F 300 را به گزینهای بسیار مناسب برای پایش مصرف هوای فشرده تبدیل کرده است. هوای فشرده یکی از گرانترین حاملهای انرژی در هر کارخانه است و مطالعات نشان میدهد بخش قابل توجهی از آن به دلیل نشتی هدر میرود. با نصب فلومتر روی خطوط فرعی و انشعاب هر واحد، میتوان مصرف واقعی هر بخش را اندازه گرفت، نشتیها را شناسایی کرد و هزینه انرژی را بهدرستی تخصیص داد. بازگشت سرمایه چنین پروژههایی معمولاً کمتر از یک سال است.
اصل کار بر پایه انتقال حرارت است: دو سنسور دمای دقیق (RTD) در مسیر جریان قرار میگیرند؛ یکی دمای گاز را میسنجد و دیگری توسط جریان الکتریکی گرم نگه داشته میشود. هرچه جرم گاز بیشتری از کنار سنسور گرم عبور کند، حرارت بیشتری از آن گرفته میشود و توان بیشتری برای حفظ اختلاف دمای ثابت لازم است. این توان مستقیماً متناسب با دبی جرمی است.
t-mass F 300 دارای کتابخانه گازهای از پیش تعریفشده است — هوا، نیتروژن، اکسیژن، آرگون، CO2، متان، هیدروژن، بیوگاز و مخلوطهای قابل تعریف توسط کاربر. تنها کافی است نوع گاز را انتخاب کنید تا دستگاه ضرایب مناسب را اعمال کند. محدوده اندازهگیری بسیار وسیع (نسبت turndown تا ۱:۱۰۰) به این معناست که یک دستگاه هم دبیهای بسیار پایین (مثلاً نشتی شبانه) و هم دبی اوج مصرف را با دقت قابل قبول اندازه میگیرد.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، فلومتر t-mass F 300 را همراه با خدمات مشاوره فنی، انتخاب سایز و نوع نصب، راهاندازی و آموزش ارائه میکند.
مشخصات ظاهری
مخصات اصلی
بررسی فنی فلومتر جرمی حرارتی Proline t-mass F 300
اصل اندازهگیری ترمال مس
روش ترمال دیسپرشن (Thermal Dispersion) از دو سنسور مقاومتی دقیق استفاده میکند. سنسور اول دمای واقعی گاز را اندازه میگیرد و سنسور دوم با اعمال توان الکتریکی، در دمایی بالاتر از گاز نگه داشته میشود. جریان گاز، حرارت را از سنسور گرم میرباید؛ هرچه جرم گاز عبوری بیشتر باشد (نه حجم آن)، سرد شدن شدیدتر و توان لازم برای حفظ اختلاف دما بیشتر است. از آنجا که این پدیده مستقیماً به تعداد مولکولهای عبوری بستگی دارد، خروجی دستگاه ذاتاً دبی جرمی است و با تغییر فشار یا دمای خط تغییر نمیکند.
مشخصات فنی کلیدی
| محدوده سایز (درونخطی) | DN 15 تا DN 150 |
| سیالات قابل اندازهگیری | هوا، نیتروژن، اکسیژن، آرگون، CO2، متان، هیدروژن، بیوگاز، گاز طبیعی و مخلوطهای تعریفشده |
| دقت اندازهگیری | ±۱٫۵٪ از مقدار قرائتشده (هوا و گازهای استاندارد) |
| تکرارپذیری | ±۰٫۴٪ از مقدار قرائتشده |
| نسبت Turndown | تا ۱:۱۰۰ |
| محدوده دمای گاز | ۴۰- تا ۱۰۰+ درجه سانتیگراد (تا ۱۸۰ درجه در نسخه ویژه) |
| فشار کاری | تا PN 40 / Class 300 |
| افت فشار | بسیار ناچیز |
| درجه حفاظت | IP66/67، Type 4X |
| ارتباطات | ۴ تا ۲۰ میلیآمپر، پالس/فرکانس/وضعیت، HART، PROFIBUS PA، PROFINET، EtherNet/IP، Modbus RS485 |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI |
چرا برای هوای فشرده مناسب است؟
- افت فشار ناچیز: در شبکه هوای فشرده، هر بار افت فشار به معنای مصرف انرژی بیشتر کمپرسور است. t-mass عملاً مانعی در مسیر جریان ایجاد نمیکند.
- خروجی نرمال (Nm³/h): دقیقاً همان واحدی که برای محاسبه هزینه و ممیزی انرژی لازم دارید، بدون نیاز به تبدیل.
- تشخیص نشتی: محدوده اندازهگیری وسیع، امکان تشخیص جریان بسیار پایین در ساعات توقف تولید را میدهد — نشانه مستقیم نشتی شبکه.
- راهاندازی سریع: انتخاب گاز از کتابخانه داخلی و شروع اندازهگیری بدون نیاز به محاسبات پیچیده.
کاربردها
- پایش مصرف هوای فشرده و تخصیص هزینه انرژی به واحدها
- تشخیص نشتی شبکه هوای فشرده و پروژههای بهینهسازی انرژی
- اندازهگیری نیتروژن، اکسیژن و آرگون در صنایع
- پایش گاز طبیعی مصرفی مشعلها، کورهها و دیگها
- اندازهگیری بیوگاز در تصفیهخانههای فاضلاب و مزارع
- هوادهی حوضهای تصفیه فاضلاب (کنترل بلوئر)
- پایش گازهای دودکش و انتشار CO2
نسخه insertion برای لولههای بزرگ
برای خطوط با قطر بزرگ، نسخه insertion خانواده t-mass (مدل I) در دسترس است که سنسور از طریق یک نازل به داخل لوله وارد میشود و برای قطرهای تا DN 1500 قابل استفاده است. این روش هزینه را در لولههای بزرگ بهشدت کاهش میدهد و امکان نصب و خارج کردن سنسور تحت فشار (Hot-tap) را نیز فراهم میکند.
انتخاب و سفارش
کد سفارش 6F3B بر اساس سایز نامی، نوع نصب، کلاس فشار و اتصال، محدوده دبی، نوع گاز، تأییدیههای ضدانفجار و پروتکل ارتباطی پیکربندی میشود. برای انتخاب دقیق، نوع گاز، فشار و دمای کاری و محدوده دبی حداقل و حداکثر خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
