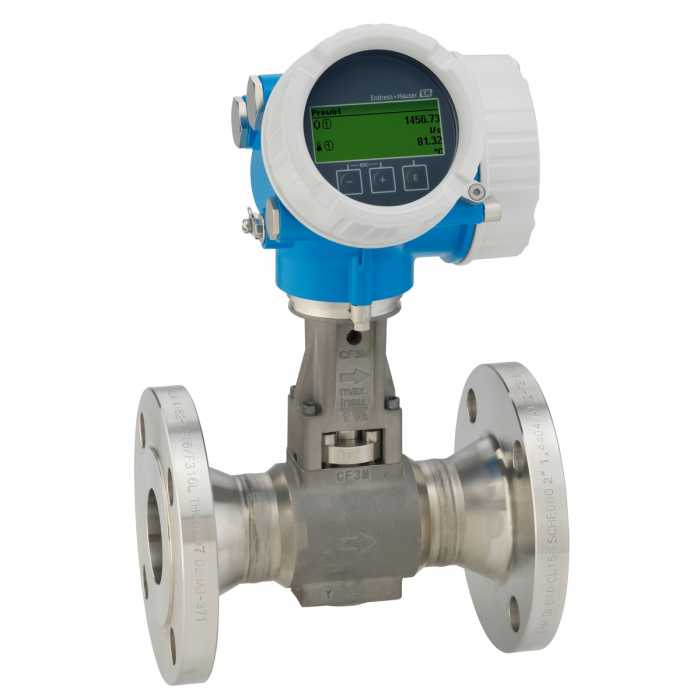

فلومتر ورتکس اندرس هاوزر Proline Prowirl F 200 | Endress+Hauser Proline Prowirl F 200
-
- فلومتر ورتکس (گردابی) مخصوص بخار اشباع و سوپرهیت، گاز و مایعات
- محدوده دمای سیال ۲۰۰- تا ۴۴۰+ درجه سانتیگراد
- سایز DN 15 تا DN 300
- سنسور دما و فشار یکپارچه برای محاسبه مستقیم دبی جرمی و انرژی بخار
- مقاوم در برابر شوک حرارتی، ضربه قوچ و ارتعاش خط
- محاسبهگر انرژی داخلی برای پایش مصرف بخار
- گواهیهای ATEX، IECEx و SIL 2/3
- بدون قطعه متحرک و با نگهداری بسیار کم
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Proline Prowirl F 200 ساخت اندرس هاوزر (Endress+Hauser) فلومتر گردابی (ورتکس) است که بهطور خاص برای اندازهگیری دبی بخار، گازها و مایعات با دمای بالا طراحی شده است. در صنایعی که بخار، حامل انرژی اصلی فرآیند است — از پتروشیمی و پالایشگاه تا صنایع غذایی و دارویی — دانستن دقیق مقدار بخار مصرفی هر واحد، نخستین گام برای کنترل هزینه انرژی و تخصیص صحیح آن است.
اصل کار فلومتر ورتکس بر پایه پدیدهای طبیعی به نام جریان گردابی فون کارمان است. یک بدنه مانع (Bluff Body) در مسیر جریان قرار میگیرد و پشت آن گردابههایی بهطور متناوب از دو طرف جدا میشوند. فرکانس جدا شدن این گردابهها در بازه وسیعی، دقیقاً متناسب با سرعت جریان است. سنسور DSC (Differential Switched Capacitance) اختصاصی اندرس هاوزر این نوسانات را تشخیص میدهد؛ سنسوری که نسبت به ارتعاش خط لوله، ضربه قوچ و شوک حرارتی بسیار مقاوم است و همین موضوع یکی از مزیتهای کلیدی این خانواده محسوب میشود.
مهمترین قابلیت Prowirl F 200، امکان نصب سنسور دما و فشار بهصورت یکپارچه در همان بدنه است. با داشتن دبی حجمی، دما و فشار، دستگاه بهصورت داخلی چگالی بخار یا گاز را از جداول استاندارد محاسبه کرده و مستقیماً دبی جرمی و انرژی حرارتی را گزارش میکند. این یعنی شما بهجای خرید و نصب یک فلومتر، یک ترانسمیتر فشار، یک سنسور دما و یک محاسبهگر جریان (Flow Computer)، تنها یک دستگاه در خط نصب میکنید.
محدوده دمایی گسترده ۲۰۰- تا ۴۴۰+ درجه سانتیگراد این مدل را برای بخار سوپرهیت پرفشار و همچنین کاربردهای کرایوژنیک مناسب میکند. تأییدیههای ATEX، IECEx، cCSAus و NEPSI برای مناطق پرخطر و گواهی SIL 2/SIL 3 برای حلقههای ایمنی نیز در دسترس است.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، فلومتر Prowirl F 200 را همراه با خدمات مشاوره فنی، انتخاب سایز مناسب، نصب و راهاندازی ارائه میکند.
مشخصات ظاهری
مخصات اصلی
بررسی فنی فلومتر ورتکس Proline Prowirl F 200
اصل اندازهگیری گردابی
وقتی سیال به یک جسم غیرجریانبند (Bluff Body) برخورد میکند، لایه مرزی از دو طرف آن جدا شده و گردابههایی بهصورت متناوب تشکیل میدهد — پدیدهای که به خیابان گردابی فون کارمان معروف است. فرکانس تشکیل این گردابهها (f) با سرعت جریان (v) رابطه f = St · v / d دارد که در آن d عرض بدنه مانع و St عدد استروهال است. عدد استروهال در بازه وسیعی از اعداد رینولدز تقریباً ثابت میماند و همین موضوع، پایه دقت و خطیبودن فلومترهای ورتکس است. سنسور DSC اندرس هاوزر نوسان فشار ناشی از این گردابهها را با استفاده از تغییر ظرفیت خازنی تشخیص میدهد؛ روشی که برخلاف سنسورهای پیزوالکتریک، به ارتعاش مکانیکی خط حساس نیست.
مشخصات فنی کلیدی
| محدوده سایز | DN 15 تا DN 300 |
| سیالات قابل اندازهگیری | بخار اشباع و سوپرهیت، گازها، مایعات |
| دقت (بخار و گاز) | ±۱٪ از مقدار قرائتشده |
| دقت (مایعات) | ±۰٫۷۵٪ از مقدار قرائتشده |
| محدوده دمای سیال | ۲۰۰- تا ۴۴۰+ درجه سانتیگراد |
| فشار کاری | تا PN 250 / Class 1500 |
| سنسور دمای یکپارچه | Pt100 داخلی (اختیاری) |
| سنسور فشار یکپارچه | اختیاری، برای محاسبه دبی جرمی و انرژی |
| محاسبهگر داخلی | دبی جرمی، انرژی حرارتی، اختلاف انرژی، جداول IAPWS-IF97 برای بخار |
| درجه حفاظت | IP66/67، Type 4X |
| ارتباطات | ۴ تا ۲۰ میلیآمپر، پالس/فرکانس/وضعیت، HART، PROFIBUS PA، FOUNDATION Fieldbus |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI، SIL 2/3 |
اندازهگیری انرژی بخار — یک دستگاه بهجای چهار
برای محاسبه انرژی بخار به سه کمیت نیاز است: دبی حجمی، دما و فشار. روش سنتی، نصب سه دستگاه مجزا و یک Flow Computer برای ترکیب دادههاست؛ راهحلی گران، با چهار نقطه نفوذ در خط لوله و چهار مسیر بالقوه خطا. Prowirl F 200 با سنسورهای دما و فشار یکپارچه و محاسبهگر داخلی مبتنی بر استاندارد IAPWS-IF97، همه این کارها را در یک بدنه انجام میدهد. نتیجه: هزینه نصب بسیار کمتر، دقت بالاتر (به دلیل اندازهگیری همه کمیتها در یک نقطه) و راهاندازی سادهتر.
کاربردها
- اندازهگیری مصرف بخار در خطوط توزیع کارخانه و تخصیص هزینه انرژی
- پایش راندمان دیگ بخار و مبدلهای حرارتی
- اندازهگیری گازهای صنعتی: هوای فشرده، نیتروژن، گاز طبیعی، CO2
- مایعات با دمای بالا مانند روغن داغ و سیال انتقال حرارت
- کاربردهای کرایوژنیک تا ۲۰۰- درجه سانتیگراد
- صنایع پتروشیمی، پالایشگاه، نیروگاه، غذایی و دارویی
مزایای بهرهبرداری
- بدون قطعه متحرک: نگهداری بسیار کم و عمر طولانی.
- مقاوم در برابر شوک: سنسور DSC در برابر ضربه قوچ، ارتعاش و شوک حرارتی پایدار است.
- مستقل از تغییر شرایط: عملکرد پایدار در گستره وسیع دما و فشار.
- راهاندازی سریع: پیکربندی ساده و امکان تنظیم از طریق HART.
- خودتشخیصی: پایش وضعیت سنسور و هشدار پیش از بروز خطا.
نکات نصب
فلومتر ورتکس به طول مستقیم کافی در ورودی و خروجی نیاز دارد (معمولاً ۱۵ تا ۲۰ برابر قطر در ورودی و ۵ برابر در خروجی). همچنین در خطوط بخار، نصب افقی با ترانسمیتر رو به پایین یا کنار خط توصیه میشود تا کندانس روی الکترونیک تأثیر نگذارد. انتخاب سایز صحیح اهمیت بالایی دارد؛ سایز بزرگتر از حد نیاز باعث میشود سرعت جریان از حداقل قابل تشخیص کمتر شده و دستگاه در دبیهای پایین قرائت نکند.
انتخاب و سفارش
کد سفارش 7F2C بر اساس سایز نامی، کلاس فشار و استاندارد اتصال، وجود سنسور دما و فشار یکپارچه، جنس مواد، تأییدیههای ضدانفجار و SIL و پروتکل ارتباطی پیکربندی میشود. برای انتخاب دقیق سایز، محدوده دبی حداقل و حداکثر، فشار و دمای کاری بخار یا گاز خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
