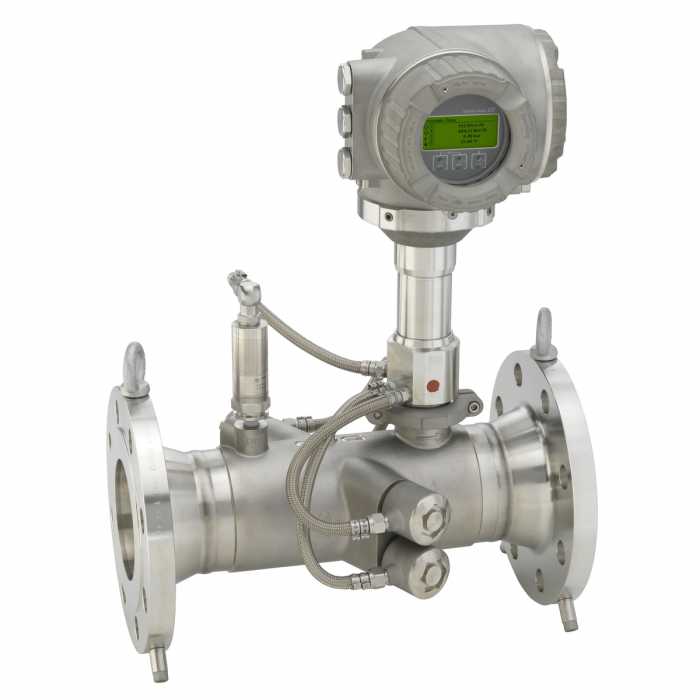

فلومتر التراسونیک گاز اندرس هاوزر Proline Prosonic Flow G 300 | Endress+Hauser Proline Prosonic Flow G 300

0.0 از 0 دیدگاه

کد سفارش: 9G3B | فلومتر اولتراسونیک درون‌خطی برای گاز طبیعی، بیوگاز و هیدروژن

مشخصات کلیدی :

- فلومتر اولتراسونیک درون‌خطی اختصاصی گازها
- مناسب گاز طبیعی، بیوگاز، هیدروژن، گاز مشعل و گازهای فرآیندی
- سایز DN 25 تا DN 300
- محاسبه سرعت صوت برای تشخیص و پایش ترکیب گاز
- عملکرد پایدار در فشار پایین و شرایط جریان دوجهته
- افت فشار ناچیز و بدون قطعه متحرک
- گواهی‌های ATEX، IECEx و SIL 2
- ترانسمیتر نسل ۳۰۰ با نمایشگر لمسی و وب‌سرور داخلی

موجود

1,199,518,080 تومان

موجود

دسته بندی	فلومتر (دبی‌سنج)
نوع	ULTRASONIC
برند	Endress Hauser
گارانتی	-

رنگ بندی

حمل رایگان

برای سفارش بالای 500
پشتیبانی 24/7

تماس در هر زمان
محافظت شده

امنیت و سرعت بالا
فروش ویژه

تخفیف تا 90%

معرفی اجمالی
مشخصات فنی
نظرات کاربران

Proline Prosonic Flow G 300 ساخت اندرس هاوزر (Endress+Hauser) فلومتر اولتراسونیک درون‌خطی است که به‌طور اختصاصی برای اندازه‌گیری دبی گازها طراحی شده است. اندازه‌گیری گاز همواره چالش‌برانگیزتر از مایعات بوده است: چگالی پایین، تغییرات شدید با فشار و دما، و اغلب ترکیب متغیر. Prosonic Flow G 300 با فناوری پیشرفته پردازش سیگنال، این چالش‌ها را حل کرده و اندازه‌گیری پایداری حتی در فشارهای پایین ارائه می‌دهد؛ شرایطی که بسیاری از فلومترهای اولتراسونیک گاز در آن ناتوان‌اند.

یکی از قابلیت‌های ارزشمند این دستگاه، اندازه‌گیری سرعت صوت در گاز است. سرعت صوت به ترکیب و جرم مولکولی گاز بستگی دارد؛ بنابراین تغییر آن نشانه مستقیم تغییر ترکیب گاز است. در کاربردهایی مانند بیوگاز که درصد متان به‌طور مداوم تغییر می‌کند، یا در تشخیص ورود هوا به خط، این قابلیت به‌عنوان یک ابزار پایش کیفیت رایگان عمل می‌کند و می‌تواند هشدارهای زودهنگام ارزشمندی بدهد.

Prosonic Flow G 300 برای طیف وسیعی از گازها مناسب است: گاز طبیعی، بیوگاز، هیدروژن، گازهای مشعل (Flare)، نیتروژن، CO2 و گازهای فرآیندی. با توجه به رشد سریع پروژه‌های هیدروژن و بیوگاز در جهان، این مدل به‌طور خاص برای این کاربردهای نوظهور توسعه یافته و قابلیت‌های لازم برای اندازه‌گیری هیدروژن — که به دلیل چگالی بسیار پایین و سرعت صوت بالا، سیالی دشوار است — در آن پیش‌بینی شده است.

از آنجا که هیچ قطعه متحرک یا مانعی در مسیر جریان وجود ندارد، این فلومتر افت فشار ناچیزی ایجاد می‌کند و در معرض سایش و گرفتگی قرار نمی‌گیرد. قابلیت اندازه‌گیری دوجهته با توتالایزر مستقل برای هر جهت، آن را برای خطوطی که جریان در آن‌ها می‌تواند معکوس شود مناسب می‌سازد. تأییدیه‌های ATEX، IECEx و گواهی SIL 2 نیز برای مناطق پرخطر و حلقه‌های ایمنی در دسترس است.

تجهیزکاران فن کنترل، تأمین‌کننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، فلومتر Prosonic Flow G 300 را همراه با خدمات مشاوره فنی، انتخاب سایز، نصب و راه‌اندازی ارائه می‌کند.

مشخصات ظاهری

اتصالات Connection

فلنج

جنس بدنه تیوب

استیل

نمایشگر

عقربه ای

مخصات اصلی

نوع سنسور

روتامتر

نوع سیال

مایع

نوع محاسبه

حجمی

بررسی فنی فلومتر اولتراسونیک گاز Proline Prosonic Flow G 300

اصل اندازه‌گیری و چالش گاز

مانند سایر فلومترهای اولتراسونیک، اصل کار بر پایه اختلاف زمان انتشار (Transit Time) است: پالس فراصوتی که هم‌جهت با جریان حرکت می‌کند زودتر از پالس خلاف جهت به مقصد می‌رسد و این اختلاف با سرعت سیال متناسب است. اما در گاز، به دلیل چگالی بسیار پایین، انرژی صوتی که از ترانسدیوسر به گاز منتقل می‌شود بسیار اندک است و سیگنال دریافتی ضعیف. Prosonic Flow G 300 با ترانسدیوسرهای طراحی‌شده برای تطبیق امپدانس با گاز و الگوریتم‌های پیشرفته فیلترینگ دیجیتال، سیگنال قابل اعتمادی حتی در فشار نزدیک به اتمسفر تولید می‌کند.

مشخصات فنی کلیدی

محدوده سایز	DN 25 تا DN 300
سیالات قابل اندازه‌گیری	گاز طبیعی، بیوگاز، هیدروژن، نیتروژن، CO2، گاز مشعل، هوا و گازهای فرآیندی
دقت اندازه‌گیری	±۰٫۵٪ تا ±۱٪ از مقدار قرائت‌شده (بسته به پیکربندی)
تکرارپذیری	±۰٫۲٪ از مقدار قرائت‌شده
کمیت‌های اندازه‌گیری	دبی حجمی، دبی حجمی نرمال، سرعت صوت، دما
محدوده دمای گاز	۴۰- تا ۱۸۰+ درجه سانتی‌گراد
فشار کاری	از فشار نزدیک اتمسفر تا PN 100 / Class 600
جریان دوجهته	بله، با توتالایزر مستقل برای هر جهت
درجه حفاظت	IP66/67، Type 4X
ارتباطات	۴ تا ۲۰ میلی‌آمپر، پالس/فرکانس/وضعیت، HART، PROFIBUS PA/DP، PROFINET، EtherNet/IP، Modbus RS485
گواهی‌ها	ATEX، IECEx، cCSAus، NEPSI، SIL 2

سرعت صوت به‌عنوان شاخص کیفیت گاز

سرعت صوت در یک گاز با جرم مولکولی و دمای آن رابطه مستقیم دارد. Prosonic Flow G 300 این کمیت را به‌عنوان یک خروجی مستقل گزارش می‌کند. کاربردهای عملی آن عبارت‌اند از: پایش درصد متان در بیوگاز (که مستقیماً بر ارزش حرارتی اثر می‌گذارد)، تشخیص ورود هوا به خط گاز، شناسایی تغییر ناخواسته ترکیب گاز فرآیندی و کنترل صحت عملکرد سیستم‌های تصفیه گاز. این اطلاعات بدون هیچ سنسور اضافه‌ای در دسترس است.

کاربردها

اندازه‌گیری بیوگاز در تصفیه‌خانه فاضلاب، لندفیل و واحدهای هضم بی‌هوازی
پروژه‌های هیدروژن: تولید، انتقال و مصرف
اندازه‌گیری گاز طبیعی مصرفی کوره‌ها، دیگ‌ها و توربین‌ها
پایش گاز مشعل (Flare Gas) و گزارش‌دهی انتشار
گازهای فرآیندی در صنایع شیمیایی و پتروشیمی
پایش نیتروژن و CO2 در خطوط صنعتی
اندازه‌گیری گاز در فشار پایین که ورتکس یا اوریفیس پاسخگو نیست

مقایسه با t-mass و Prowirl

هر سه خانواده برای اندازه‌گیری گاز به کار می‌روند اما نقاط قوت متفاوتی دارند. t-mass دبی جرمی را مستقیماً می‌دهد و برای هوای فشرده و گازهای تمیز با ترکیب ثابت بهترین انتخاب است. Prowirl برای بخار و گاز در فشار و دمای بالا با نسبت هزینه به عملکرد مناسب طراحی شده. Prosonic Flow G مزیت خود را در گازهای با ترکیب متغیر، فشار پایین، خطوط بزرگ و کاربردهای بیوگاز و هیدروژن نشان می‌دهد؛ به‌ویژه آنجا که افت فشار صفر و پایش ترکیب گاز اهمیت دارد.

انتخاب و سفارش

کد سفارش 9G3B بر اساس سایز نامی، کلاس فشار و اتصال فرآیندی، نوع گاز، تعداد مسیر اندازه‌گیری، تأییدیه‌های ضدانفجار و SIL و پروتکل ارتباطی پیکربندی می‌شود. برای انتخاب دقیق، ترکیب گاز، فشار و دمای کاری و محدوده دبی خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
