ترانسمیتر سطح هیدرواستاتیک اندرس هاوزر Deltapilot FMB50 | Endress+Hauser Deltapilot FMB50
-
- ترانسمیتر سطح هیدرواستاتیک با سلول اندازهگیری اختصاصی Contite
- مقاوم در برابر نفوذ رطوبت و ضربه فشار — بدون گرفتگی مسیر تهویه
- محدوده اندازهگیری از ۱۰۰ میلیبار تا ۴۰ بار
- دقت اندازهگیری تا ±۰٫۱٪ از محدوده
- دیافراگم همسطح، مناسب مواد چسبنده و بهداشتی
- نمایشگر محلی، ارتباط HART و گواهی SIL 2/SIL 3
- گواهیهای EHEDG، 3-A، ATEX و IECEx
- مناسب مخازن باز، چاهکها، تصفیهخانه و صنایع غذایی
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

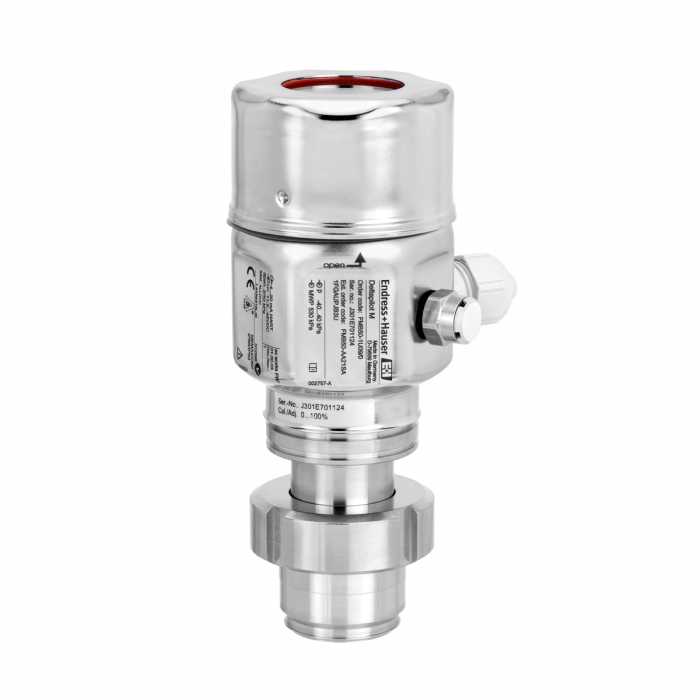

Deltapilot FMB50 ساخت اندرس هاوزر (Endress+Hauser) ترانسمیتر سطح هیدرواستاتیک است که با سلول اندازهگیری اختصاصی Contite ساخته شده — فناوریای که برای حل یکی از رایجترین علل خرابی ترانسمیترهای فشار توسعه یافته است.
در ترانسمیترهای فشار نسبی معمولی، پشت دیافراگم سنسور از طریق یک مسیر تهویه (Vent) به هوای آزاد متصل است تا اثر فشار جوّ حذف شود. اما این مسیر، نقطه ضعف بزرگی است: رطوبت هوا وارد آن میشود، در محیطهای سرد میعان میکند و بهتدریج باعث خوردگی الکترونیک و انحراف اندازهگیری میگردد. در محیطهای مرطوب مانند چاهکهای فاضلاب یا فضاهای باز، این پدیده علت شماره یک خرابی ترانسمیترهای سطح است.
سلول Contite این مشکل را با معماری کاملاً متفاوتی حل کرده است: مسیر تهویه بهجای هوای آزاد، از میان کابل و به یک محفظه محافظتشده هدایت میشود و ساختار سلول بهگونهای طراحی شده که نفوذ رطوبت به الکترونیک عملاً غیرممکن باشد. نتیجه، عمر بسیار طولانیتر و پایداری اندازهگیری در سختترین شرایط رطوبتی است. این سلول همچنین مقاومت بالایی در برابر ضربه فشار دارد.
FMB50 با دیافراگم همسطح (Flush) عرضه میشود؛ یعنی هیچ حفره یا فضای مردهای برای تجمع محصول وجود ندارد. این طراحی آن را برای مواد چسبنده، دوغابها و کاربردهای بهداشتی مناسب میکند. محدوده اندازهگیری از ۱۰۰ میلیبار تا ۴۰ بار و دقت تا ±۰٫۱٪ است. نمایشگر محلی، ارتباط HART و گواهی SIL 2/SIL 3 نیز در دسترس هستند.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترانسمیتر Deltapilot FMB50 را همراه با خدمات مشاوره فنی، نصب، راهاندازی و مستندسازی SIL ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی ترانسمیتر سطح هیدرواستاتیک Deltapilot FMB50
سلول Contite — راهحل مسئله رطوبت
هر ترانسمیتر فشار نسبی به یک مرجع فشار جوّ نیاز دارد. در طراحی متعارف، این مرجع از طریق یک روزنه تهویه در بدنه یا کابل تأمین میشود. مشکل آنجاست که هوا همیشه حاوی رطوبت است؛ با نوسان دما، این رطوبت داخل محفظه میعان کرده و بهتدریج جمع میشود. آب جمعشده باعث خوردگی مدارها، تغییر مشخصات الکتریکی و در نهایت خرابی دستگاه میشود. علاوه بر این، اگر روزنه تهویه مسدود شود، دستگاه به یک سنسور فشار مطلق تبدیل شده و با تغییر فشار جوّ خطای متغیر تولید میکند.
Contite با یکپارچهسازی مسیر تهویه در ساختار سلول و استفاده از مواد و آببندی ویژه، نفوذ رطوبت به قسمت الکترونیک را حذف میکند. تجربه میدانی نشان میدهد این طراحی در محیطهای بهشدت مرطوب مانند چاهکهای فاضلاب، عمر مفید دستگاه را چند برابر افزایش میدهد.
مشخصات فنی کلیدی
| اصل اندازهگیری | هیدرواستاتیک (فشار ستون مایع) |
| نوع سلول | Contite با دیافراگم فلزی |
| محدوده اندازهگیری | ۱۰۰ میلیبار تا ۴۰ بار |
| دقت اندازهگیری | تا ±۰٫۱٪ از محدوده |
| دمای فرآیند | ۴۰- تا ۱۰۰+ درجه سانتیگراد (تا ۱۵۰ درجه در نسخه ویژه) |
| نوع دیافراگم | همسطح (Flush) بدون فضای مرده |
| جنس قطعات در تماس با سیال | استنلس استیل 316L، آلیاژ C |
| اتصال فرآیندی | رزوهای، فلنجی، اتصالات بهداشتی |
| ایمنی عملکردی | SIL 2 / SIL 3 |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI، EHEDG، 3-A |
| ارتباطات | ۴ تا ۲۰ میلیآمپر با HART، PROFIBUS PA، FOUNDATION Fieldbus |
| درجه حفاظت | IP66/IP68 |
هیدرواستاتیک یا رادار؟
برای اندازهگیری سطح، هر دو روش کاربرد دارند و انتخاب به شرایط بستگی دارد. هیدرواستاتیک ساده، اقتصادی و مستقل از هندسه مخزن، کف، بخار و تلاطم سطح است؛ اما خروجی آن به چگالی مایع وابسته است و سنسور در تماس مستقیم با محصول قرار میگیرد. رادار مستقل از چگالی است و تماسی با محصول ندارد؛ اما به فضای کافی برای انتشار پرتو نیاز دارد و در برابر کف و بخار سنگین حساستر است. برای مخازن آب و مایعاتی با چگالی ثابت، هیدرواستاتیک اغلب انتخاب اقتصادیتر و کاملاً کافی است.
کاربردها
- اندازهگیری سطح مخازن باز آب و مواد شیمیایی
- چاهکهای پمپاژ و حوضچههای تصفیهخانه فاضلاب
- مخازن صنایع غذایی، لبنی و نوشیدنی (نسخه بهداشتی)
- مواد چسبنده و دوغابها (دیافراگم همسطح)
- مخازن ذخیره سوخت و روغن
- کنترل پمپ بر اساس سطح مخزن
- حلقههای ایمنی با الزام SIL
نکات نصب
- سنسور باید در پایینترین نقطه مورد نظر و همواره زیر سطح مایع نصب شود.
- در محاسبه ارتفاع، چگالی مایع باید در پیکربندی وارد شود؛ برای مایعاتی با چگالی متغیر، جبرانسازی لازم است.
- در مخازن تحت فشار، این روش بهتنهایی کافی نیست و باید از سیستم اختلاف فشار (مانند Deltabar FMD71/72) استفاده شود.
- نصب دور از مسیر مستقیم ورودی مخزن توصیه میشود تا ضربه جریان بر اندازهگیری اثر نگذارد.
انتخاب و سفارش
کد سفارش FMB50 بر اساس محدوده اندازهگیری، نوع و اندازه اتصال فرآیندی، جنس دیافراگم و واشر، وجود نمایشگر، پروتکل ارتباطی و گواهیهای ضدانفجار، بهداشتی و SIL پیکربندی میشود. برای انتخاب دقیق، ارتفاع مخزن، چگالی محصول، دمای فرآیند و استاندارد اتصالات خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
