ترانسمیتر اختلاف فشار الکترونیکی اندرس هاوزر Deltabar FMD72 | Endress+Hauser Deltabar FMD72
-
- سیستم اختلاف فشار الکترونیکی با دو سنسور مستقل و دیافراگم فلاش
- بدون لوله مویین و بدون روغن پرکننده در مسیر انتقال
- محدوده اندازهگیری ۴۰۰ میلیبار تا ۱۰ بار
- دقت اندازهگیری ۰٫۰۷۵٪ و در نسخه PLATINUM تا ۰٫۰۵٪ برای هر سنسور
- دیافراگم همسطح (Flush) بدون فضای مرده — مناسب مواد چسبنده و بهداشتی
- مناسب برجهای تقطیر، تبخیرکنندهها و مخازن تحت فشار
- خروجی همزمان اختلاف فشار، فشار HP، فشار LP و دما
- گواهیهای EHEDG، 3-A، ATEX، IECEx و SIL
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

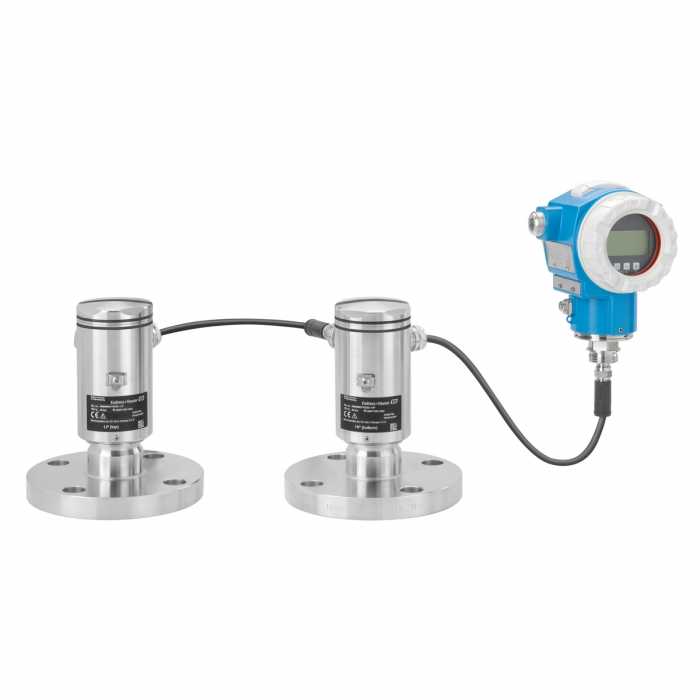

Deltabar FMD72 ساخت اندرس هاوزر (Endress+Hauser) نسخهای از سیستم اختلاف فشار الکترونیکی این شرکت است که با دیافراگم همسطح (Flush-mounted) عرضه میشود. مانند مدل FMD71، این سیستم از دو سنسور مستقل استفاده میکند که مقادیر خود را بهصورت دیجیتال از طریق کابل منتقل میکنند و اختلاف فشار بهصورت الکترونیکی محاسبه میشود — بدون هیچ لوله مویین و بدون روغن در مسیر انتقال.
تفاوت کلیدی FMD72 با FMD71 در نوع اتصال فرآیندی است. سنسورهای FMD72 دارای دیافراگم کاملاً همسطح با دیواره مخزن هستند؛ یعنی هیچ حفره، نازل یا فضای مردهای که محصول در آن تجمع کند وجود ندارد. این طراحی برای دو دسته کاربرد ضروری است: محصولات چسبنده و ویسکوز که در نازل معمولی گیر کرده و اندازهگیری را مختل میکنند، و فرآیندهای بهداشتی در صنایع غذایی و دارویی که هر گوشه مرده، محل بالقوه رشد میکروبی است.
محدوده اندازهگیری این مدل ۴۰۰ میلیبار تا ۱۰ بار با تحمل فشار استاتیک تا ۱۶۰ بار است. دقت هر سنسور ۰٫۰۷۵٪ و در نسخه PLATINUM تا ۰٫۰۵٪ میرسد — رقمی که برای کاربردهای دقیق مانند اندازهگیری سطح در برجهای تقطیر کاملاً مناسب است.
کاربرد شاخص این مدل در برجهای تقطیر و تبخیرکنندهها است. در این تجهیزات، تفاوت دمای شدید میان بالا و پایین برج، سیستمهای موییندار سنتی را دچار خطای بزرگ میکند. سیستم الکترونیکی FMD72 چون هیچ روغنی در مسیر ندارد، از این اثر کاملاً مصون است و اندازهگیری پایداری ارائه میدهد. گواهیهای EHEDG، 3-A، ATEX، IECEx و SIL نیز در دسترس هستند.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، سیستم Deltabar FMD72 را همراه با خدمات مشاوره فنی، طراحی نقاط نصب، راهاندازی و مستندسازی SIL ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی سیستم اختلاف فشار الکترونیکی Deltabar FMD72
FMD71 یا FMD72؟
هر دو مدل از یک اصل کار میکنند: دو سنسور مستقل، ارتباط دیجیتال کابلی و محاسبه الکترونیکی اختلاف. تفاوت در اتصال فرآیندی و محدوده فشار است.
| معیار | FMD71 | FMD72 |
| اتصال فرآیندی | رزوهای و فلنجی استاندارد | دیافراگم همسطح (Flush) |
| محدوده اندازهگیری | گستردهتر | ۴۰۰ میلیبار تا ۱۰ بار |
| مناسب مواد چسبنده | محدود | عالی |
| کاربرد بهداشتی | با اتصالات ویژه | طراحیشده برای این منظور |
| محصولات معمولی | انتخاب اقتصادیتر | گرانتر |
مشخصات فنی کلیدی
| نوع سیستم | اختلاف فشار الکترونیکی با دو سنسور مستقل |
| محدوده اندازهگیری | ۴۰۰ میلیبار تا ۱۰ بار |
| حد فشار استاتیک | تا ۱۶۰ بار |
| دقت هر سنسور | ۰٫۰۷۵٪ (نسخه PLATINUM: ۰٫۰۵٪) |
| دمای فرآیند | ۴۰- تا ۱۲۵+ درجه سانتیگراد |
| قطعات در تماس با سیال | استنلس استیل 316L، آلیاژ C |
| نوع دیافراگم | همسطح (Flush) بدون فضای مرده |
| مقادیر خروجی | اختلاف فشار، فشار HP، فشار LP، دما |
| گواهیها | EHEDG، 3-A، ATEX، IECEx، SIL 2/3 |
| ارتباطات | ۴ تا ۲۰ میلیآمپر با HART، PROFIBUS PA، FOUNDATION Fieldbus |
چرا در برج تقطیر؟
در یک برج تقطیر، پایین برج ممکن است ۱۵۰ درجه و بالای آن ۴۰ درجه باشد. اگر از سیستم اختلاف فشار موییندار استفاده شود، روغن داخل مویین بالایی و پایینی در دو دمای کاملاً متفاوت قرار میگیرد و به دلیل انبساط حرارتی متفاوت، خطای سیستماتیک بزرگی تولید میکند — خطایی که با تغییر شرایط عملیاتی برج نیز تغییر میکند و عملاً قابل جبران نیست. سیستم الکترونیکی این مشکل را از ریشه حل میکند: هر سنسور فشار نقطه خود را مستقلاً و بهصورت دیجیتال گزارش میدهد و هیچ سیال واسطهای میان آنها وجود ندارد که تحت تأثیر دما قرار گیرد.
مزیت دیافراگم همسطح
- بدون گرفتگی: محصولات چسبنده، خمیری یا حاوی الیاف در نازل جمع نمیشوند.
- تمیزشوندگی کامل: در چرخه CIP، سطح دیافراگم مانند بقیه دیواره مخزن شسته میشود.
- بدون تأخیر: نبود ستون محصول در نازل، پاسخ لحظهای به تغییرات فشار.
- مطابقت بهداشتی: برآورده کردن الزامات EHEDG و 3-A برای صنایع غذایی و دارویی.
کاربردها
- اندازهگیری سطح در برجهای تقطیر و تبخیرکنندهها
- مخازن تحت فشار حاوی محصولات چسبنده و ویسکوز
- مخازن فرآیندی صنایع غذایی، لبنی و نوشیدنی
- راکتورها و مخازن صنایع دارویی و بیوتکنولوژی
- اندازهگیری چگالی و جرم محصول در مخزن
- مخازن حاوی محصولات با الیاف و ذرات معلق
- حلقههای ایمنی با الزام SIL
انتخاب و سفارش
کد سفارش FMD72 بر اساس محدوده فشار هر سنسور، اندازه و نوع اتصال همسطح، جنس دیافراگم، طول کابل ارتباطی، پروتکل ارتباطی، گواهیهای بهداشتی و ضدانفجار و SIL پیکربندی میشود. برای انتخاب دقیق، ابعاد و فشار کاری مخزن، نوع محصول، دمای فرآیند و استاندارد اتصالات خط خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
