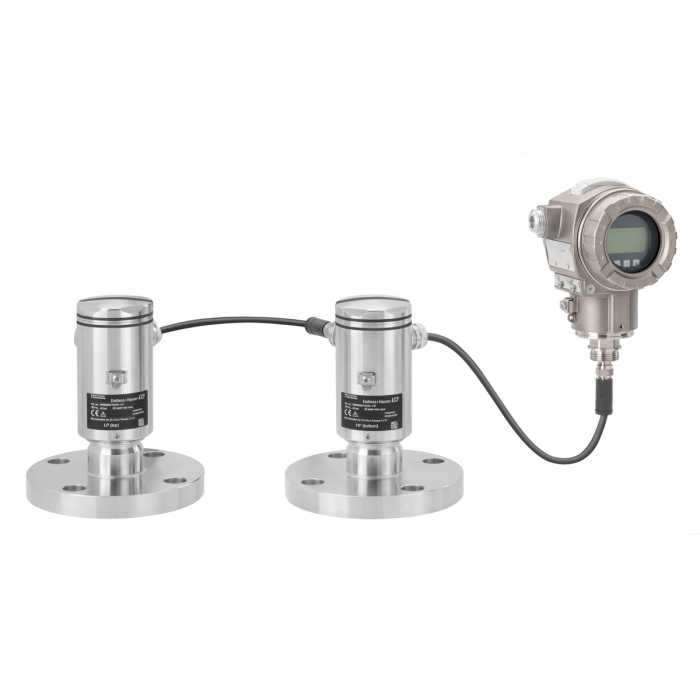

ترانسمیتر اختلاف فشار الکترونیکی اندرس هاوزر Deltabar FMD71 | Endress+Hauser Deltabar FMD71
-
- سیستم اختلاف فشار الکترونیکی (Electronic Differential Pressure)
- دو سنسور مستقل با اتصال کابلی — بدون لوله مویین و بدون روغن پرکننده
- حذف کامل خطای ناشی از دمای محیط و ارتفاع نصب
- زمان پاسخ بسیار سریع نسبت به سیستمهای موییندار
- ایدهآل برای اندازهگیری سطح در مخازن بلند و تحت فشار
- خروجی همزمان : اختلاف فشار، فشار بالا، فشار پایین و دما
- گواهی SIL 2/SIL 3 و تأییدیههای ATEX و IECEx
- نصب آسان بدون نیاز به همترازی و مسیر مویین
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Deltabar FMD71 ساخت اندرس هاوزر (Endress+Hauser) یک سیستم اختلاف فشار الکترونیکی است که رویکردی کاملاً متفاوت با ترانسمیترهای اختلاف فشار سنتی دارد. بهجای یک سنسور مرکزی که فشار دو نقطه از طریق لولههای مویین پر از روغن به آن منتقل میشود، FMD71 از دو سنسور کاملاً مستقل استفاده میکند که هر یک فشار نقطه خود را اندازه میگیرد و مقدار را بهصورت دیجیتال از طریق کابل منتقل میکند. اختلاف، بهصورت الکترونیکی محاسبه میشود.
این تفاوت معماری، مشکلی دیرینه را حل میکند. در سیستمهای موییندار (Capillary)، روغن داخل مویین با تغییر دمای محیط منبسط و منقبض میشود و فشار کاذبی تولید میکند. در یک مخزن بلند که مویین پایینی در سطح زمین و مویین بالایی در ارتفاع ۲۰ متری قرار دارد، اختلاف دمای شب و روز میان این دو مسیر، خطای قابل توجهی در خروجی ایجاد میکند. همچنین ستون روغن داخل مویین، فشار استاتیکی ثابتی اعمال میکند که باید جبران شود و طول زیاد مویین، زمان پاسخ سیستم را بهشدت کند میسازد.
FMD71 تمام این مشکلات را حذف میکند: هیچ مویینی وجود ندارد، پس هیچ اثر دمایی، هیچ فشار ستون روغن و هیچ تأخیر پاسخی هم وجود ندارد. سنسورها فقط با یک کابل به هم متصل میشوند و میتوان آنها را در هر فاصله و ارتفاعی نصب کرد.
مزیت دیگر این معماری، دسترسی به چهار مقدار اندازهگیری همزمان است: اختلاف فشار (برای محاسبه سطح)، فشار مطلق نقطه بالا، فشار مطلق نقطه پایین و دما. داشتن فشار بالای مخزن بهصورت مستقل، امکان پایش فشار سرِ مخزن و تشخیص مشکلات سیستم تهویه را نیز فراهم میکند — کاری که با یک ترانسمیتر DP سنتی ممکن نیست.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، سیستم Deltabar FMD71 را همراه با خدمات مشاوره فنی، طراحی نقاط نصب، راهاندازی و مستندسازی SIL ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی سیستم اختلاف فشار الکترونیکی Deltabar FMD71
مقایسه با سیستم موییندار سنتی
| معیار | FMD71 (الکترونیکی) | DP با مویین |
| اثر دمای محیط | حذفشده | منبع اصلی خطا |
| زمان پاسخ | سریع (میلیثانیه) | کند، بهویژه در مویین بلند |
| فشار ستون روغن | وجود ندارد | نیاز به جبرانسازی |
| محدودیت فاصله | تا ۳۰ متر کابل | محدود به طول مویین |
| خطر نشت روغن | ندارد | در صورت آسیب مویین |
| مقادیر خروجی | DP + فشار بالا + فشار پایین + دما | فقط DP |
| نصب | ساده، بدون همترازی | نیازمند دقت در مسیر مویین |
مشخصات فنی کلیدی
| نوع سیستم | اختلاف فشار الکترونیکی با دو سنسور مستقل |
| اتصال میان سنسورها | کابل دیجیتال (تا حدود ۳۰ متر) |
| مقادیر خروجی | اختلاف فشار، فشار HP، فشار LP، دما |
| دقت اندازهگیری | تا ±۰٫۱٪ (بسته به پیکربندی) |
| دمای فرآیند | ۴۰- تا ۱۵۵+ درجه سانتیگراد (تا ۴۰۰ درجه با دیافراگم سیل) |
| ایمنی عملکردی | SIL 2 / SIL 3 |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI، EHEDG، 3-A |
| ارتباطات | ۴ تا ۲۰ میلیآمپر با HART، PROFIBUS PA، FOUNDATION Fieldbus |
| درجه حفاظت | IP66/IP68 |
کاربرد اصلی: اندازهگیری سطح در مخازن تحت فشار
در یک مخزن بسته و تحت فشار، اندازهگیری سطح با یک ترانسمیتر فشار ساده ممکن نیست؛ زیرا فشار خواندهشده مجموع فشار ستون مایع و فشار گاز بالای آن است. روش استاندارد، اندازهگیری اختلاف فشار میان کف مخزن و فضای بالای آن است؛ این اختلاف تنها به ارتفاع مایع بستگی دارد. FMD71 با نصب یک سنسور در کف و یک سنسور در سرِ مخزن، این اختلاف را مستقیماً و بدون هیچیک از مشکلات مویین محاسبه میکند. در مخازن بسیار بلند (بیش از ۱۰ متر) که خطای دمایی مویین بیشترین اثر را دارد، مزیت این سیستم چشمگیر است.
سایر کاربردها
- اندازهگیری سطح در مخازن تحت فشار و مخازن بلند
- پایش گرفتگی فیلتر با اندازهگیری افت فشار دو طرف آن
- اندازهگیری چگالی و رابط دو مایع (Interface)
- پایش افت فشار در مبدلهای حرارتی و برجها
- کنترل سطح در راکتورها و تجهیزات فرآیندی
- کاربردهای بهداشتی در صنایع غذایی و دارویی
- حلقههای ایمنی با الزام SIL 2/SIL 3
نکات نصب
- هر دو سنسور باید در نقاط مورد نظر مستقیماً به فرآیند متصل شوند؛ نیازی به همترازی ارتفاعی نیست.
- کابل ارتباطی میان دو سنسور باید از مسیرهای پر نویز الکتریکی دور نگه داشته شود.
- در فرآیندهای چسبنده یا خورنده، استفاده از دیافراگم سیل روی هر سنسور توصیه میشود.
- هنگام راهاندازی، ارتفاع نصب هر سنسور در نرمافزار وارد میشود تا محاسبه سطح دقیق انجام گیرد.
انتخاب و سفارش
کد سفارش FMD71 بر اساس محدوده فشار هر سنسور، طول کابل ارتباطی، نوع اتصال فرآیندی یا دیافراگم سیل، جنس مواد، پروتکل ارتباطی و گواهیهای ضدانفجار و SIL پیکربندی میشود. برای انتخاب دقیق، ارتفاع و فشار کاری مخزن، نوع محصول و دمای فرآیند خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
