ترانسمیتر فشار فرآیندی اندرس هاوزر Cerabar PMP51 | Endress+Hauser Cerabar PMP51
-
- ترانسمیتر فشار فرآیندی با دقت بالا و نمایشگر محلی
- دقت اندازهگیری تا ±۰٫۰۷۵٪ از محدوده
- محدوده اندازهگیری از ۱۰۰ میلیبار تا ۷۰۰ بار
- ارتباط HART، PROFIBUS PA و FOUNDATION Fieldbus
- گواهی ایمنی SIL 2/SIL 3 و تأییدیههای ATEX و IECEx
- امکان نصب دیافراگم جداکننده (Diaphragm Seal) برای مواد خاص
- دمای فرآیند تا ۴۰۰ درجه سانتیگراد با سیل جداکننده
- Heartbeat Technology برای تأیید صحت عملکرد
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

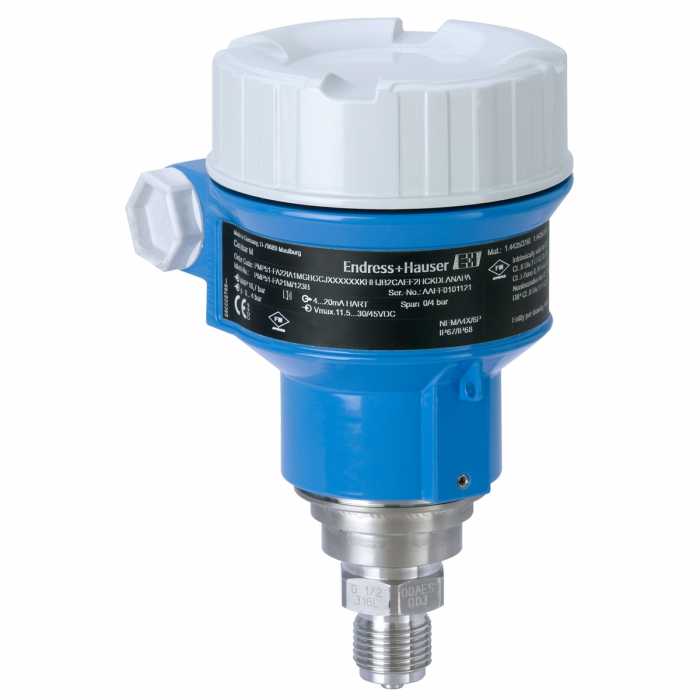

Cerabar PMP51 ساخت اندرس هاوزر (Endress+Hauser) ترانسمیتر فشار فرآیندی کامل این شرکت است. برخلاف مدلهای فشرده خانواده (PMP11، PMC21، PMP23) که برای کاربردهای عمومی طراحی شدهاند، PMP51 برای فرآیندهای صنعتی حساس ساخته شده و مجموعه کاملی از قابلیتهای دقت، ایمنی و ارتباطی را ارائه میدهد.
دقت اندازهگیری این مدل تا ±۰٫۰۷۵٪ از محدوده میرسد — تقریباً هفت برابر دقیقتر از مدلهای پایه. محدوده اندازهگیری از ۱۰۰ میلیبار تا ۷۰۰ بار است و هر دو نوع اندازهگیری مطلق و نسبی در دسترس هستند. دستگاه دارای نمایشگر محلی با کلیدهای عملیاتی است که امکان مشاهده مقدار و پیکربندی کامل را بدون نیاز به ابزار جانبی میدهد.
از نظر ارتباطی، PMP51 پروتکلهای HART، PROFIBUS PA و FOUNDATION Fieldbus را پشتیبانی میکند؛ بنابراین در هر معماری کنترلی مدرن قابل ادغام است. گواهی ایمنی SIL 2/SIL 3 امکان استفاده در حلقههای ایمنی (SIS) را فراهم میکند و Heartbeat Technology اجازه میدهد صحت عملکرد دستگاه بدون قطع فرآیند تأیید و مستند شود.
یکی از مهمترین قابلیتهای این مدل، امکان استفاده از دیافراگم جداکننده (Diaphragm Seal) است. در فرآیندهایی که سیال بسیار خورنده، چسبنده، حاوی ذرات جامد یا با دمای بسیار بالا است، ترانسمیتر نمیتواند مستقیماً در معرض آن قرار گیرد. در این حالت، یک دیافراگم جداکننده در تماس با فرآیند قرار میگیرد و فشار را از طریق یک مویین پر از روغن به سنسور منتقل میکند. با این روش، دمای فرآیند تا ۴۰۰ درجه سانتیگراد قابل پوشش است.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترانسمیتر Cerabar PMP51 را همراه با خدمات مشاوره فنی، انتخاب دیافراگم سیل مناسب، نصب، راهاندازی و مستندسازی SIL ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی ترانسمیتر فشار فرآیندی Cerabar PMP51
جایگاه PMP51 در خانواده Cerabar
خانواده Cerabar دو دسته اصلی دارد. مدلهای فشرده (سری ۱۱، ۲۱، ۲۳) بدنه یکپارچه کوچک، خروجی آنالوگ و دقت ±۰٫۵٪ دارند و برای کاربردهای عمومی و OEM طراحی شدهاند. مدلهای فرآیندی (سری ۵۱ و بالاتر) بدنه دو محفظهای با نمایشگر، دقت تا ±۰٫۰۷۵٪، ارتباط دیجیتال، گواهی SIL و امکان اتصال دیافراگم سیل دارند. اگر کاربرد شما بخشی از یک حلقه کنترلی حساس یا سیستم ایمنی است، PMP51 انتخاب درست است.
مشخصات فنی کلیدی
| نوع اندازهگیری | فشار نسبی (Gauge) و فشار مطلق (Absolute) |
| نوع سنسور | پیزورزیستیو با دیافراگم فلزی |
| محدوده اندازهگیری | ۱۰۰ میلیبار تا ۷۰۰ بار |
| دقت اندازهگیری | تا ±۰٫۰۷۵٪ از محدوده (نسخه Platinum) |
| پایداری بلندمدت | ±۰٫۱٪ از URL در ۱۰ سال |
| دمای فرآیند | ۴۰- تا ۱۵۵+ درجه سانتیگراد (تا ۴۰۰ درجه با دیافراگم سیل) |
| نمایشگر | محلی با کلیدهای عملیاتی و منوی فارسیپسند گرافیکی |
| ایمنی عملکردی | SIL 2 (تککاناله) / SIL 3 (دوکاناله همگن) |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI، EHEDG، 3-A |
| ارتباطات | ۴ تا ۲۰ میلیآمپر با HART، PROFIBUS PA، FOUNDATION Fieldbus |
| درجه حفاظت | IP66/IP68، Type 4X/6P |
دیافراگم جداکننده (Diaphragm Seal)
گاهی سیال فرآیند بهگونهای است که تماس مستقیم با ترانسمیتر ممکن نیست: قیر داغ که در مسیر ورودی سرد و جامد میشود، اسید غلیظی که دیافراگم فولادی را میخورد، دوغاب حاوی ذرات ساینده، یا محصولی که در صنایع بهداشتی نباید در گوشههای مرده تجمع کند. دیافراگم سیل راهحل استاندارد است: یک دیافراگم انعطافپذیر در تماس با فرآیند قرار میگیرد و فشار را از طریق یک مویین پر از روغن ویژه به سنسور اصلی منتقل میکند.
نکات مهم در انتخاب دیافراگم سیل: جنس دیافراگم باید با سیال سازگار باشد (316L، هستلوی، تانتالوم، طلا-اندود)؛ نوع روغن پرکننده بر اساس دمای فرآیند و الزامات ایمنی انتخاب میشود (سیلیکون، روغن گیاهی برای صنایع غذایی، هالوکربن برای اکسیژن)؛ و طول مویین باید حداقل ممکن باشد، چون هرچه بلندتر شود، اثر دمای محیط بر دقت بیشتر میشود.
Heartbeat Technology
Heartbeat Verification صحت عملکرد کامل زنجیره اندازهگیری — از سنسور تا خروجی — را بدون قطع فرآیند و بدون نیاز به ابزار کالیبراسیون خارجی تأیید میکند و گزارشی قابل ردیابی تولید مینماید. این قابلیت بهویژه برای دستگاههای SIL که به تست دورهای اثبات عملکرد نیاز دارند، صرفهجویی زمانی و هزینهای چشمگیری ایجاد میکند.
کاربردها
- کنترل فشار در حلقههای کنترلی حساس فرآیندی
- سیستمهای ابزار دقیق ایمنی (SIS) با الزام SIL
- صنایع نفت، گاز و پتروشیمی
- راکتورها و مخازن تحت فشار
- اندازهگیری سطح هیدرواستاتیک مخازن با دقت بالا
- فرآیندهای با سیال خورنده یا دما بالا (با دیافراگم سیل)
- صنایع دارویی و غذایی (نسخه بهداشتی)
انتخاب و سفارش
کد سفارش PMP51 بر اساس نوع اندازهگیری، محدوده فشار، کلاس دقت، نوع اتصال فرآیندی یا دیافراگم سیل، جنس مواد، پروتکل ارتباطی، گواهیهای ضدانفجار و SIL و بسته Heartbeat پیکربندی میشود. برای انتخاب دقیق، نوع سیال، دما و فشار فرآیند، دقت مورد نیاز و الزامات ایمنی خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
