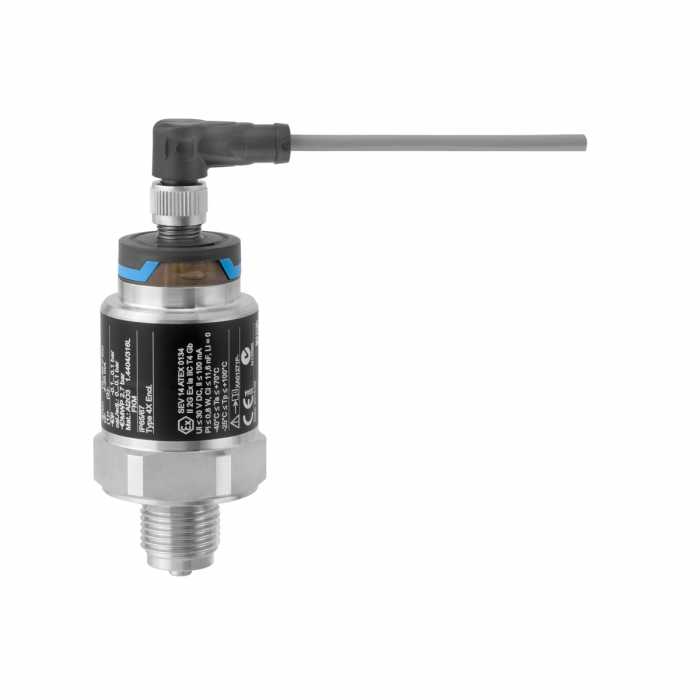

ترانسمیتر فشار سرامیکی اندرس هاوزر Cerabar PMC21 | Endress+Hauser Cerabar PMC21
-
- ترانسمیتر فشار مطلق و نسبی با سنسور سرامیکی خشک (بدون روغن)
- محدوده اندازهگیری از ۱۰۰ میلیبار تا ۴۰ بار
- دقت اندازهگیری ±۰٫۵٪ از محدوده تنظیمشده
- مقاومت شیمیایی بسیار بالا در برابر اسیدها و بازها
- مقاوم در برابر خلأ و ضربه فشار
- بدون سیال پرکننده — بدون خطر آلودگی محصول در صورت آسیب دیافراگم
- درجه حفاظت تا IP69K
- مناسب صنایع شیمیایی، غذایی و آب و فاضلاب
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Cerabar PMC21 ساخت اندرس هاوزر (Endress+Hauser) ترانسمیتر فشاری است که از سنسور سرامیکی خشک (Dry Ceramic) استفاده میکند — فناوریای که اندرس هاوزر یکی از پیشگامان آن است. تفاوت بنیادین این سنسور با انواع فلزی در آن است که هیچ سیال پرکنندهای در آن وجود ندارد؛ دیافراگم سرامیکی خود مستقیماً عنصر حسگر است.
این ویژگی دو مزیت مهم دارد. نخست، مقاومت شیمیایی فوقالعاده: سرامیک اکسید آلومینیوم (Al2O3) با خلوص بالا در برابر تقریباً تمام اسیدها، بازها، حلالها و مواد ساینده مقاوم است. دوم، ایمنی محصول: در سنسورهای فلزی پرشده با روغن، آسیب دیدن دیافراگم به نشت روغن به داخل فرآیند منجر میشود — فاجعهای در صنایع غذایی و دارویی. در PMC21 چنین خطری اصلاً وجود ندارد.
سنسور سرامیکی همچنین مقاومت بسیار خوبی در برابر خلأ دارد و در برابر ضربه فشار تا چند برابر محدوده نامی آسیب نمیبیند. پایداری بلندمدت آن نیز عالی است، چون سرامیک عملاً دچار خزش (Creep) و پیرشدگی نمیشود؛ به همین دلیل فواصل کالیبراسیون مجدد طولانیتر میشود.
PMC21 در محدوده ۱۰۰ میلیبار تا ۴۰ بار عرضه میشود و هم بهصورت فشار نسبی (Gauge) و هم فشار مطلق (Absolute) در دسترس است. نسخه مطلق برای کاربردهایی مانند اندازهگیری فشار در سیستمهای خلأ و فرآیندهایی که فشار جوّ نباید در نتیجه تأثیر بگذارد کاربرد دارد. درجه حفاظت تا IP69K امکان شستوشوی مستقیم با آب داغ پرفشار را میدهد.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترانسمیتر Cerabar PMC21 را در محدودههای فشار مختلف همراه با خدمات مشاوره انتخاب و راهاندازی ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی ترانسمیتر فشار سرامیکی Cerabar PMC21
سنسور سرامیکی خشک چگونه کار میکند؟
سنسور از دو صفحه سرامیکی تشکیل شده است: یک بدنه پایه ثابت و یک دیافراگم نازک که در فاصله بسیار کمی از آن قرار دارد. روی سطوح مقابل هم، الکترودهای فلزی چاپ شدهاند که یک خازن تشکیل میدهند. وقتی فشار به دیافراگم وارد میشود، دیافراگم خم شده و فاصله میان صفحات کاهش مییابد؛ در نتیجه ظرفیت خازن افزایش مییابد. الکترونیک این تغییر ظرفیت را اندازه گرفته و به سیگنال فشار تبدیل میکند. چون هیچ روغن یا سیال واسطی در کار نیست، به این ساختار «سرامیکی خشک» گفته میشود.
مشخصات فنی کلیدی
| نوع اندازهگیری | فشار نسبی (Gauge) و فشار مطلق (Absolute) |
| نوع سنسور | سرامیکی خشک (Al2O3 با خلوص ۹۹٫۹٪) |
| محدوده اندازهگیری | ۱۰۰ میلیبار تا ۴۰ بار |
| دقت اندازهگیری | ±۰٫۵٪ از محدوده تنظیمشده |
| مقاومت در برابر خلأ | عالی (تا خلأ مطلق) |
| دمای فرآیند | ۲۵- تا ۱۲۵+ درجه سانتیگراد (بسته به واشر) |
| جنس دیافراگم | سرامیک Al2O3 |
| جنس واشر | FKM، EPDM، FFKM (Kalrez)، NBR |
| اتصال فرآیندی | رزوهای G ½، NPT ½ و اتصالات بهداشتی |
| درجه حفاظت | تا IP69K |
| خروجی | ۴ تا ۲۰ میلیآمپر (دو سیمه) |
سرامیکی یا فلزی؟ راهنمای انتخاب
| معیار | سرامیکی (PMC21) | فلزی (PMP11) |
| مقاومت شیمیایی | عالی | متوسط |
| ضربه فشار و ارتعاش | خوب | عالی |
| حداکثر فشار | تا ۴۰ بار | تا ۴۰۰ بار |
| خطر آلودگی محصول | ندارد (بدون روغن) | در صورت آسیب دیافراگم |
| مقاومت در برابر خلأ | عالی | محدود |
| پایداری بلندمدت | عالی | خوب |
نکته مهم: انتخاب واشر
در سنسورهای سرامیکی، خود دیافراگم در برابر تقریباً همه مواد مقاوم است؛ اما واشر آببندی نقطه ضعف بالقوه است و باید متناسب با ماده انتخاب شود. FKM (ویتون) برای اکثر روغنها و حلالها، EPDM برای آب داغ و بخار و مواد قلیایی، و FFKM (کالرز) برای سختترین مواد شیمیایی مناسب است. انتخاب نادرست واشر، رایجترین علت خرابی این دسته از سنسورهاست.
کاربردها
- مخازن و خطوط مواد شیمیایی خورنده
- صنایع غذایی، لبنی و نوشیدنی (بدون خطر آلودگی روغن)
- تصفیهخانه آب و فاضلاب
- اندازهگیری سطح هیدرواستاتیک مخازن
- سیستمهای خلأ و فشار پایین
- مواد ساینده و دوغابها
- صنایع دارویی و آرایشی-بهداشتی
انتخاب و سفارش
کد سفارش PMC21 بر اساس نوع اندازهگیری (نسبی یا مطلق)، محدوده فشار، جنس واشر، نوع اتصال فرآیندی، کانکتور الکتریکی و درجه حفاظت پیکربندی میشود. برای انتخاب دقیق — بهویژه انتخاب جنس واشر — نوع ماده در تماس با سنسور و دمای فرآیند خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
