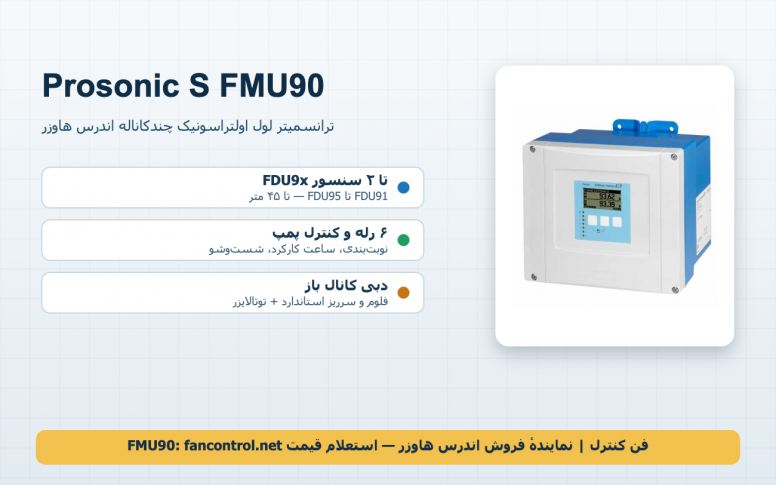

Prosonic S FMU90 اندرس هاوزر: ترانسمیتر لول اولتراسونیک چندکاناله — کنترل پمپ، کانال باز و خرید

در تصفیه‌خانه‌ها و ایستگاه‌های پمپاژ، یک کنترلر سطح خوب باید بیش از «نمایش عدد» بلد باشد: باید پمپ‌ها را نوبت‌بندی کند، دبی کانال باز را حساب کند و در محیط مرطوب و خورنده سال‌ها بی‌وقفه کار کند. Prosonic S FMU90 اندرس هاوزر دقیقاً برای همین ساخته شده است؛ یک ترانسمیتر لول اولتراسونیک چندکاناله که با سنسورهای خانوادهٔ FDU9x کار می‌کند و در عمل نقش «مغز» اندازه‌گیری سطح و فلو در بخش آب و فاضلاب را بازی می‌کند. در این مقاله سازوکار، قابلیت‌های کنترلی، اندازه‌گیری کانال باز، کاربردها و نکات انتخاب FMU90 را بررسی می‌کنیم.

سازوکار اندازه‌گیری اولتراسونیک

سنسور، پالس فراصوت می‌فرستد؛ پالس از سطح مایع (یا جامد) بازتاب می‌شود و از زمان رفت‌وبرگشت، فاصله و سپس سطح محاسبه می‌شود. اندازه‌گیری اولتراسونیک غیرتماسی است، قطعهٔ متحرکی ندارد و به تغییر خواص مایع (دانسیته، ثابت دی‌الکتریک، رسانایی) بی‌اعتناست؛ فقط باید دما جبران شود — که سنسور دمای داخلی FDU9x همین کار را می‌کند — و مسیر صوت از بخار سنگین و کف انبوه آزاد باشد. FMU90 با پردازش اکوی چندپژواکی و الگوریتم حذف اکوهای مزاحم (Mapping)، پله‌ها، لوله‌ها و همزن داخل مخزن را از سطح واقعی تمیز می‌دهد.

خانوادهٔ سنسورهای FDU9x

FMU90 خودش سنسور ندارد؛ به یک یا دو سنسور خارجی وصل می‌شود: FDU91 تا حدود ۱۰ متر برای چاهک‌ها و مخازن کوچک، FDU92 تا حدود ۲۰ متر — پرفروش‌ترین انتخاب برای مخازن و ایستگاه‌های پمپاژ — FDU93 تا ۲۵ متر و FDU95 برای سیلوی جامدات تا ۴۵ متر. سنسورها IP68 هستند و تا صدها متر با کابل استاندارد از ترانسمیتر فاصله می‌گیرند؛ یعنی الکترونیک گران‌قیمت در تابلوی خشک و ایمن می‌ماند و فقط سنسور در محیط خورنده است.

کنترل پمپ؛ جایی که FMU90 می‌درخشد

FMU90 تا شش رله دارد و منطق کامل کنترل پمپ در آن تعبیه شده است: استارت/استاپ بر اساس سطح، نوبت‌بندی پمپ‌ها (Alternation) برای فرسایش یکنواخت، جلوگیری از استارت هم‌زمان، شمارش ساعت کارکرد هر پمپ و حتی «شست‌وشوی چاهک» با تخلیهٔ عمدی تا کف در فواصل زمانی. در یک ایستگاه پمپاژ فاضلاب، همین قابلیت‌ها یعنی حذف یک PLC کوچک و ساده‌سازی کل تابلو. خروجی‌های آنالوگ ۴-۲۰ میلی‌آمپر با HART نیز مقدار سطح/دبی را به اتاق کنترل می‌برند.

اندازه‌گیری دبی کانال باز

در ورودی و خروجی تصفیه‌خانه‌ها، دبی در کانال روباز جریان دارد و فلومتر لوله‌ای کاربرد ندارد. راه استاندارد، اندازه‌گیری کانال باز است: یک سازهٔ هیدرولیکی (فلوم پارشال، سرریز V شکل یا مستطیلی) سطح را به دبی مرتبط می‌کند و FMU90 با منحنی‌های Q/h از پیش تعریف‌شدهٔ ده‌ها فلوم و سرریز استاندارد، سطح اندازه‌گیری‌شده را مستقیم به دبی تبدیل می‌کند؛ توتالایزر داخلی نیز حجم تجمعی را برای گزارش‌های محیط‌زیستی ثبت می‌کند. نسخهٔ دوکاناله حتی می‌تواند هم‌زمان دو نقطه — مثلاً ورودی و خروجی — را بخواند یا با دو سنسور، تفاضل سطح روی آشغال‌گیر را محاسبه و راهک (Rake) را فرمان دهد؛ کاربردی کلاسیک برای حفاظت از آشغال‌گیر مکانیکی.

کاربردهای اصلی

فراتر از آب و فاضلاب، FMU90 در شبکه‌های آب برای مخازن ذخیره، در معادن برای سیلوی سنگ‌شکن با سنسور FDU95، در حوضچه‌های خنثی‌سازی صنایع شیمیایی و در مخازن آب آتش‌نشانی به کار می‌رود؛ هرجا مایع یا جامدی با بخار و کف محدود، و نیاز به منطق کنترلی محلی وجود دارد.

اولتراسونیک یا رادار؟

پرسش پرتکرار خریداران: FMU90 یا رادار؟ قاعدهٔ سرانگشتی: جایی که بخار سنگین، کف انبوه یا خلأ وجود دارد، رادار ۸۰ گیگاهرتزی مانند Micropilot FMR20B برتری دارد، چون موج الکترومغناطیسی به هوا وابسته نیست. اما در کاربردهای کلاسیک آب و فاضلاب — چاهک، مخزن اتمسفریک، کانال باز — اولتراسونیک هنوز انتخابی بسیار اقتصادی است و هیچ رقیبی در «منطق کنترلی داخلی» FMU90 وجود ندارد: شش رله، نوبت‌بندی پمپ، منحنی فلوم و توتالایزر در خود دستگاه. برای مخازن تحت‌فشار یا مایعات چسبنده هم Levelflex هدایت‌شده و برای پایش بی‌سیم مخازن پراکنده Micropilot FWR30 را ببینید.

نکات نصب و راه‌اندازی

سنسور را عمود بر سطح و دور از دیوارهٔ مخزن و مسیر پرشدن نصب کنید؛ «فاصلهٔ کور» (Blocking Distance) سنسور را از حداکثر سطح بالاتر نگه دارید؛ در چاهک‌های متلاطم از لولهٔ آرامش استفاده کنید و پس از نصب، Mapping را با مخزن خالی اجرا کنید تا اکوهای ثابت حذف شوند. پیکربندی از روی نمایشگر محلی با منوی گام‌به‌گام یا از راه دور از طریق پروتکل HART و FieldCare انجام می‌شود؛ برای انشعاب سیگنال به سامانه‌های پایش، همان راهکارهای IIoT مقالهٔ HART قابل استفاده است.

خرید Prosonic S FMU90 از فن کنترل

هنگام استعلام، این موارد را مشخص کنید: تعداد کانال (یک یا دو سنسور)، مدل سنسور و رنج (FDU91/92/93/95)، طول کابل، تعداد رلهٔ موردنیاز، نوع نصب ترانسمیتر (تابلویی یا فیلد) و اینکه اندازه‌گیری سطح است یا کانال باز (نوع فلوم/سرریز). کارشناسان فن کنترل در انتخاب سازهٔ اندازه‌گیری و مدل سنسور کنارتان هستند و راهنمای کامل‌تر را در مرکز آموزش اندرس هاوزر و راهنمای انتخاب تجهیزات بخوانید. Prosonic S FMU90، سنسورهای FDU9x و تمامی تجهیزات اندازه‌گیری سطح اندرس هاوزر را می‌توانید با قیمت‌های عالی از فن کنترل تهیه کنید؛ برای قیمت روز و موجودی با ما تماس بگیرید.

© تمامی حقوق این مقاله متعلق به فن کنترل است؛ بازنشر تنها با ذکر منبع و درج لینک مستقیم مجاز است.
