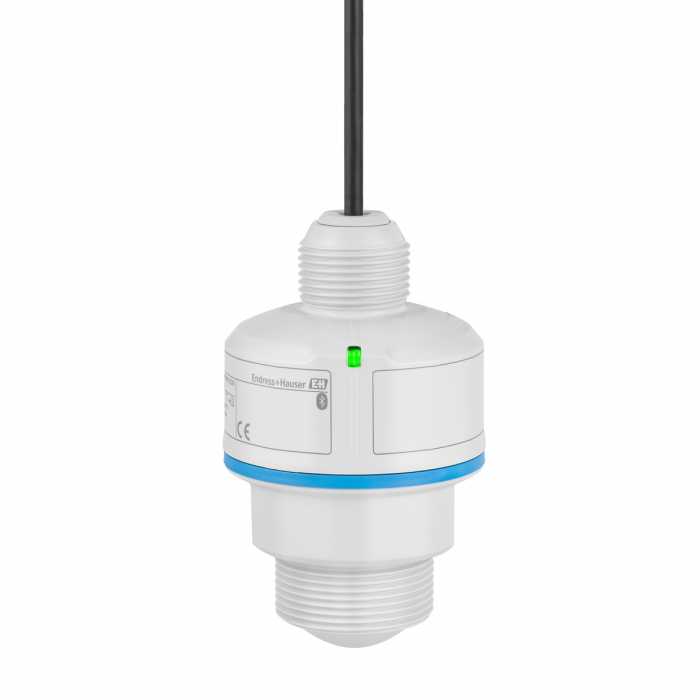

ترانسمیتر لول راداری اندرس هاوزر Micropilot FMR20B | Endress+Hauser Micropilot FMR20B
-
- سنسور راداری غیرتماسی ۸۰ گیگاهرتز برای اندازهگیری سطح مایعات
- جانشین نسل جدید مدل Micropilot FMR20
- محدوده اندازهگیری تا ۲۰ متر
- دقت اندازهگیری ±۲ میلیمتر
- زاویه پرتو باریک — مناسب مخازن باریک و دارای مانع
- راهاندازی در چند دقیقه با اپلیکیشن موبایل SmartBlue از طریق بلوتوث
- بدون تماس با سیال، بدون قطعه متحرک و بدون نیاز به نگهداری
- مناسب آب، فاضلاب، مواد شیمیایی و مخازن ذخیره
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Micropilot FMR20B ساخت اندرس هاوزر (Endress+Hauser) سنسور راداری غیرتماسی برای اندازهگیری سطح مایعات است و جانشین نسل جدید مدل پرفروش Micropilot FMR20 محسوب میشود. این دستگاه با فناوری رادار ۸۰ گیگاهرتز کار میکند؛ فرکانسی که نسبت به رادارهای قدیمی ۲۶ گیگاهرتز، پرتوی بهمراتب باریکتری تولید میکند.
باریک بودن پرتو یک مزیت عملی بزرگ دارد: رادار کمتر تحت تأثیر دیواره مخزن، نردبان، لولههای داخلی، همزن و سایر موانع قرار میگیرد. در مخازن باریک و بلند یا مخازنی که تجهیزات داخلی زیادی دارند، رادار ۲۶ گیگاهرتز اغلب بازتابهای مزاحم دریافت میکند و نیاز به نقشهبرداری دقیق و تنظیمات پیچیده دارد؛ در حالی که FMR20B معمولاً بدون دردسر و با تنظیمات پیشفرض کار میکند.
اندازهگیری راداری کاملاً غیرتماسی است. سنسور هیچ تماسی با مایع ندارد، بنابراین در معرض خوردگی، رسوبگذاری یا سایش قرار نمیگیرد و عملاً به نگهداری نیاز ندارد. همچنین برخلاف روشهای هیدرواستاتیک، خروجی آن به چگالی مایع وابسته نیست؛ پس تغییر دما، غلظت یا نوع محصول درون مخزن، بر دقت اندازهگیری اثر نمیگذارد.
راهاندازی FMR20B با اپلیکیشن موبایل SmartBlue و از طریق بلوتوث انجام میشود. کافی است ارتفاع مخزن و محدوده اندازهگیری را وارد کنید تا دستگاه آماده کار شود — فرآیندی که معمولاً کمتر از چند دقیقه طول میکشد و نیازی به بالا رفتن از مخزن یا باز کردن درپوش ندارد. محدوده اندازهگیری تا ۲۰ متر و دقت ±۲ میلیمتر است.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترانسمیتر Micropilot FMR20B را همراه با خدمات مشاوره انتخاب، نصب و راهاندازی ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی ترانسمیتر لول راداری Micropilot FMR20B
چرا رادار ۸۰ گیگاهرتز؟
در رادارهای سطح، هرچه فرکانس بالاتر باشد، طول موج کوتاهتر و در نتیجه پرتو ارسالی متمرکزتر است. رادار ۲۶ گیگاهرتز با آنتن استاندارد، زاویه پرتوی حدود ۱۰ تا ۲۰ درجه دارد؛ در حالی که رادار ۸۰ گیگاهرتز با همان اندازه آنتن، پرتویی حدود ۳ تا ۸ درجه تولید میکند. نتایج عملی این تفاوت عبارتاند از: کاهش چشمگیر بازتاب از دیواره و موانع، امکان نصب نزدیکتر به دیواره مخزن، عملکرد بهتر در مخازن باریک و لولههای آرامساز (Stilling Well)، و دقت بالاتر در نزدیکی کف مخزن.
مشخصات فنی کلیدی
| اصل اندازهگیری | رادار غیرتماسی FMCW، فرکانس ۸۰ گیگاهرتز |
| محدوده اندازهگیری | تا ۲۰ متر |
| دقت اندازهگیری | ±۲ میلیمتر |
| زاویه پرتو | حدود ۳ تا ۸ درجه (بسته به آنتن) |
| دمای فرآیند | ۴۰- تا ۸۰+ درجه سانتیگراد |
| فشار فرآیند | ۱- تا ۳+ بار |
| جنس بدنه و آنتن | PVDF / PP / استنلس استیل |
| اتصال فرآیندی | رزوهای G ¾، G 1½، NPT، فلنجی |
| درجه حفاظت | IP66/IP68 |
| خروجی | ۴ تا ۲۰ میلیآمپر با HART، Modbus RS485؛ بلوتوث برای SmartBlue |
| تغذیه | DC ۱۰٫۵ تا ۳۰ ولت (دو سیمه) |
مزیت نسبت به روش هیدرواستاتیک
در اندازهگیری سطح به روش هیدرواستاتیک (ترانسمیتر فشار در کف مخزن)، خروجی دستگاه فشار ستون مایع است و برای تبدیل آن به ارتفاع، باید چگالی مایع را بدانید. اگر دما تغییر کند، محصول عوض شود یا غلظت محلول تغییر کند، خطای سیستماتیک ایجاد میشود. رادار مستقیماً فاصله را اندازه میگیرد و کاملاً مستقل از چگالی، دما، فشار و رسانایی مایع است. همچنین چون در بالای مخزن نصب میشود، در معرض تماس با مایع خورنده قرار نمیگیرد.
راهاندازی با SmartBlue
اپلیکیشن رایگان SmartBlue اندرس هاوزر روی گوشی اندروید یا iOS نصب میشود و از طریق بلوتوث با دستگاه ارتباط برقرار میکند. کاربر میتواند: پارامترهای اصلی (ارتفاع مخزن، نقطه صفر و اسپن) را تنظیم کند، مقدار لحظهای سطح را ببیند، منحنی بازتاب رادار را برای عیبیابی مشاهده کند و پیکربندی را ذخیره و روی دستگاههای دیگر کپی کند. برد بلوتوث تا حدود ۲۵ متر است؛ یعنی میتوانید از سطح زمین، دستگاه نصبشده بر بالای مخزن را تنظیم کنید.
کاربردها
- مخازن ذخیره آب، آب شرب و آب صنعتی
- مخازن و حوضچههای تصفیهخانه فاضلاب
- مخازن مواد شیمیایی، اسید و باز
- مخازن سوخت، روغن و فرآوردههای نفتی سبک
- چاهکهای پمپاژ و کنترل روشن/خاموش پمپ
- اندازهگیری سطح کانال باز و سرریز
- مخازن باریک و بلند با تجهیزات داخلی
نکات نصب
- سنسور باید عمود بر سطح مایع نصب شود؛ انحراف زاویهای، سیگنال بازگشتی را ضعیف میکند.
- از نصب در مرکز دقیق مخازن استوانهای با سقف گنبدی خودداری کنید (تجمع بازتابهای مزاحم).
- حداقل فاصله از دیواره را رعایت کنید؛ رادار ۸۰ گیگاهرتز در این زمینه انعطاف بسیار بیشتری از رادارهای قدیمی دارد.
- در صورت وجود کف روی سطح مایع، انتخاب آنتن مناسب و بررسی کاربرد با کارشناس توصیه میشود.
انتخاب و سفارش
کد سفارش FMR20B بر اساس محدوده اندازهگیری، نوع و جنس آنتن، اتصال فرآیندی، درجه حفاظت، خروجی و پروتکل ارتباطی پیکربندی میشود. برای انتخاب دقیق، ابعاد مخزن، نوع مایع، شرایط دما و فشار و محل نصب را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
