مونوفلنج ابزار دقیق بلاک اند بلید فلنجی ۲ اینچ ویکا IVM | مونوفلنج سوزنی استیل ۳۱۶ برای ترانسمیتر فشار WIKA IVM
-
- اورجینال WIKA — عرضه توسط تجهیزکاران فن کنترل، نمایندگی ویکا در ایران
- ترکیب شیر ایزوله و شیر تخلیه در یک بدنهٔ یکپارچه
- حذف لولهکشی ایمپالس و کاهش چشمگیر نقاط نشتی احتمالی
- کاهش وزن و گشتاور اعمالی بر نازل خط فرآیند
- شیرهای سوزنی با آببندی تکرارپذیر و تنظیم دقیق تخلیه
- امکان سرویس و کالیبراسیون ابزار بدون توقف فرآیند
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

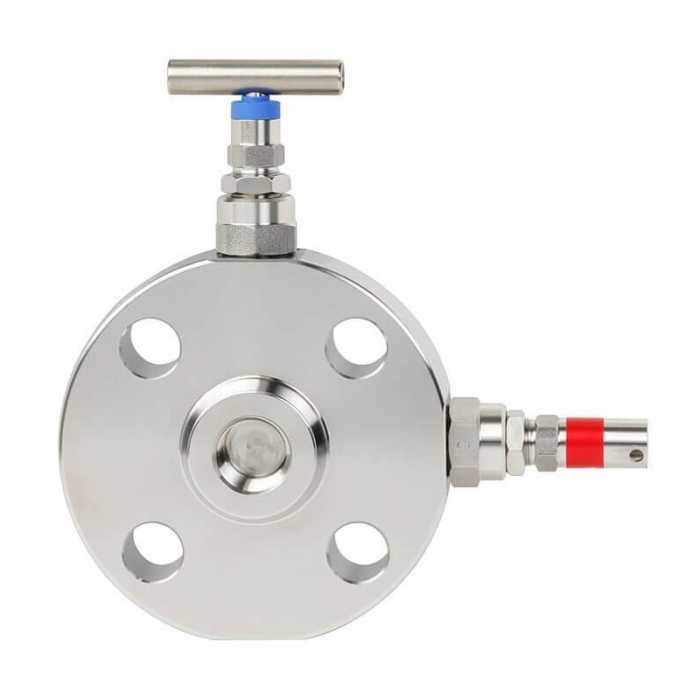

مونوفلنج ابزار دقیق ویکا مدل IVM یک شیر ترکیبی فلنجی ساخت ویکا آلمان است که مجموعهٔ شیر ایزوله و شیر تخلیه را در یک بدنهٔ یکپارچه و مستقیماً روی فلنج خط فرآیند جمع میکند. عملکرد این مونوفلنج از نوع Block & Bleed است: شیر اول (بلاک) ابزار اندازهگیری را از فشار خط جدا میکند و شیر دوم (بلید) فشار محبوسشده در فضای بین شیر و ابزار را بهصورت کنترلشده تخلیه میکند. با این ترتیب میتوان ترانسمیتر یا گیج فشار را بدون توقف فرآیند و بهصورت ایمن باز، سرویس و کالیبره کرد.
مزیت اصلی مونوفلنج در مقایسه با مجموعهٔ سنتی شیر و نیپل و لولهکشی ایمپالس، حذف اتصالات پیچی متعدد و در نتیجه کاهش چشمگیر نقاط نشتی احتمالی، کاهش وزن و گشتاور اعمالی بر نازل و کوتاهتر شدن مسیر سیال است؛ کوتاه شدن مسیر ایمپالس هم پاسخ دینامیکی اندازهگیری را بهبود میدهد و هم ریسک گرفتگی و یخزدگی مسیر را کم میکند. نوع شیر در نسخهٔ عرضهشده سوزنی-سوزنی (Needle-Needle) است که آببندی تکرارپذیر و تنظیم دقیق میزان تخلیه را فراهم میکند.
نسخهٔ عرضهشده در این صفحه با کد سفارش IVM2AB-AG1R1A-S1P-SZZNZ-ZZ-NZZ و مشخصات IVM2 BB FL/TH N/N 2″ 150 RF 1/2″ NPT-F Ax A316 است؛ یعنی مونوفلنج دو شیره با عملکرد Block & Bleed، اتصال سمت فرآیند فلنجی ۲ اینچ کلاس ۱۵۰ استاندارد ASME B16.5 با فیس RF و زبری سطح اسپیرال ۳٫۲ تا ۶٫۳ میکرومتر، اتصال سمت ابزار ½ اینچ NPT مادگی محوری و جنس بدنه فولاد ضدزنگ 316. این ترکیب برای خطوط نفت، گاز و پتروشیمی ایران که استاندارد ASME و اتصال NPT در آنها رایج است انتخاب مناسبی است. مشخصات کامل در دیتاشیت AC 09.17 ویکا آمده است.
تجهیزکاران فن کنترل بهعنوان نمایندگی ویکا در ایران، مونوفلنج ابزار دقیق بلاک اند بلید فلنجی ۲ اینچ ویکا IVM را بهصورت اورجینال تأمین میکند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی مونوفلنج ابزار دقیق بلاک اند بلید فلنجی ۲ اینچ ویکا IVM
| برند | WIKA (ویکا) |
|---|---|
| مدل | IVM |
| نوع محصول | مونوفلنج ابزار دقیق (Monoflange) دو شیره |
| برند | WIKA (آلمان) |
| مدل | IVM |
| کد سفارش | IVM2AB-AG1R1A-S1P-SZZNZ-ZZ-NZZ |
| مشخصات آیتم | IVM2 BB FL/TH N/N 2″ 150 RF 1/2″ NPT-F Ax A316 |
| عملکرد | Block & Bleed |
| نوع طراحی | فلنجی / رزوهای (Flanged / Threaded) |
| نوع شیر | سوزنی-سوزنی (Needle-Needle) |
| اتصال سمت فرآیند | 2" کلاس 150 ASME B16.5، فیس RF، زبری اسپیرال 3.2 … 6.3 μm |
| اتصال سمت ابزار | 1/2" NPT مادگی، محوری (Axial) |
| جنس بدنه | فولاد ضدزنگ 316 (A316) |
| دیتاشیت | AC 09.17 |
جدول سایز، کد سفارش و اطلاعات تکمیلی
| برند | WIKA (آلمان) |
| مدل | IVM |
| کد سفارش | IVM2AB-AG1R1A-S1P-SZZNZ-ZZ-NZZ |
| دیتاشیت | AC 09.17 |
| Function | Block & Bleed |
| Design type | Flanged/Threaded |
| نسخه | Needle-Needle |
| Process Connection Size | 2" 150 ASME B16.5 Raised Face Spiral - 3.2 ... 6.3 μm [125 ... 250 μin] |
| Instrument Connection | 1/2" NPT female axial |
| Material body | Stainless steel 316/316L - 1.4401/1.4404 - S31600/S31603 |
| Material packing | PTFE |
| Vent connection | 1/4" NPT female with plug |
| Certificates accessory | NACE MR0175 Sour Gas Service & Inspection certificate 3.1, EN 10204, all wetted parts material |
ویژگیهای مونوفلنج ابزار دقیق ویکا IVM
- ترکیب شیر ایزوله و شیر تخلیه در یک بدنهٔ یکپارچه
- حذف لولهکشی ایمپالس و کاهش چشمگیر نقاط نشتی احتمالی
- کاهش وزن و گشتاور اعمالی بر نازل خط فرآیند
- شیرهای سوزنی با آببندی تکرارپذیر و تنظیم دقیق تخلیه
- امکان سرویس و کالیبراسیون ابزار بدون توقف فرآیند
- بدنهٔ فولاد ضدزنگ 316 مناسب سیالات خورنده
- اتصال فلنجی استاندارد ASME B16.5 سازگار با خطوط صنعتی ایران
کاربردها
- نصب ترانسمیتر و گیج فشار روی خطوط نفت و گاز
- واحدهای فرآیندی پتروشیمی و پالایشگاهی
- خطوط بخار و آب تغذیه نیروگاهها
- سکوها و تأسیسات فراساحلی با محدودیت وزن و فضا
- اندازهگیری فشار مخازن تحت فشار و راکتورها
خرید مونوفلنج ابزار دقیق بلاک اند بلید فلنجی ۲ اینچ ویکا IVM از نمایندگی ویکا
قیمت مونوفلنج ابزار دقیق و مونوفلنج بلاک اند بلید ویکا IVM در همین صفحه درج شده است. فن کنترل، نمایندگی ویکا در ایران، پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید میکند.
سؤالات متداول
قیمت مونوفلنج ویکا IVM چقدر است؟
قیمت روز در همین صفحه درج شده و بسته به سایز و کلاس فلنج، نوع شیر، جنس بدنه و پیکربندی سفارش ممکن است تغییر کند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
تفاوت مونوفلنج با منیفولد معمولی چیست؟
مونوفلنج مستقیماً روی فلنج خط نصب میشود و شیر ایزوله و تخلیه را در یک بدنه دارد؛ بنابراین لولهکشی ایمپالس، اتصالات پیچی متعدد و نقاط نشتی حذف میشوند و وزن و گشتاور روی نازل کاهش مییابد.
آیا فن کنترل نماینده ویکا است؟
بله، تجهیزکاران فن کنترل نمایندگی ویکا در ایران است و محصولات اورجینال عرضه میکند.
