شیر سوزنی ابزار دقیق استیل ۴۲۰ بار ویکا IV10 | نیدل ولو ابزار دقیق فشار قوی WIKA IV10
-
- اورجینال WIKA — عرضه توسط تجهیزکاران فن کنترل، نمایندگی ویکا در ایران
- فشار نامی ۶۰۰۰ psi معادل ۴۲۰ بار
- تنطیم تدریجی و کنترلشده جریان و حفاظت ابزار در برابر ضربه فشار
- بدنه فولاد ضدزنگ 316/316L مقاوم در برابر خوردگی
- پکینگ PTFE با آببندی مطمئن و اصطکاک کم
- اتصال ونت ۱/۴ اینچ NPT با پلاگ برای تخلیه فشار و تست کالیبراسیون
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

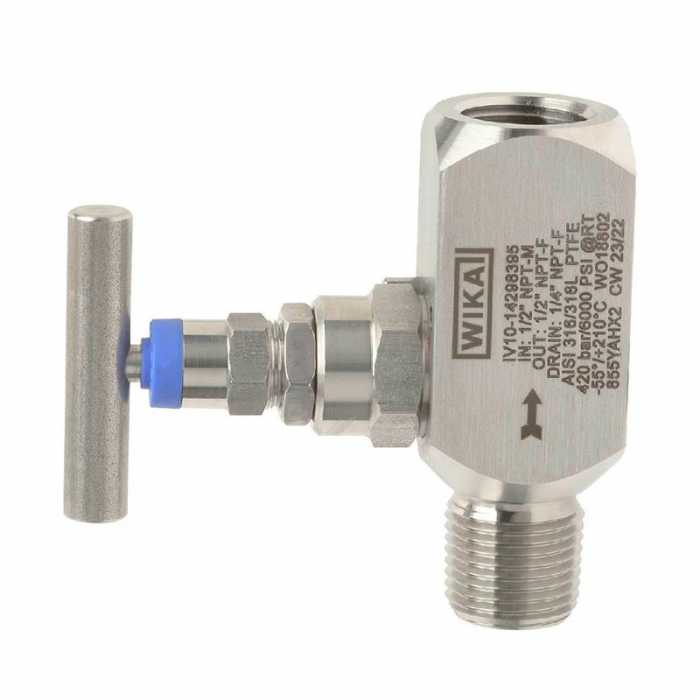

شیر سوزنی ابزار دقیق ویکا IV10 ساخت ویکا آلمان یک نیدل ولو فشار قوی برای جداسازی و تنطیم دقیق جریان در خطوط ابزار دقیق است. در شیر سوزنی، عضو بندآورنده یک سوزن مخروطی است که بهآرامی روی نشیمنگاه پیش میرود؛ همین ساختار اجازه میدهد جریان بهصورت تدریجی و کنترلشده باز شود و ابزار اندازهگیری در برابر ضربه فشار (Pressure Shock) محافظت گردد. فشار نامی این مدل ۶۰۰۰ psi معادل ۴۲۰ بار است و پیکربندی عرضهشده در این صفحه با کد سفارش IV100-N3S1DNZ-LPSZZZ-ZZ-NZZ شامل اتصالات ۱/۲ اینچ NPT مادگی در دو طرف، بدنه A316 و پکینگ PTFE است.
بدنه این شیر از فولاد ضدزنگ 316/316L (1.4401/1.4404 – S31600/S31603) ساخته میشود و پکینگ PTFE آببندی مطمئن با اصطکاک کم در ساق شیر ایجاد میکند. یک ویژگی کاربردی مهم این نیدل ولو، اتصال ونت ۱/۴ اینچ NPT مادگی همراه با پلاگ است: پس از بستن شیر جداکننده میتوان فشار محفظه ابزار را از این مسیر تخلیه کرد و سپس گیج یا ترانسمیتر را بیخطر باز کرد؛ همین اتصال برای تست و تزریق فشار کالیبراسیون هم استفاده میشود. مشخصات کامل در دیتاشیت AC 09.22 ویکا درج شده است.
شیر سوزنی ابزار دقیق در پالایشگاه، پتروشیمی، خطوط گاز، نیروگاه و صنایع شیمیایی نصب میشود و معمولاً همراه با گیج فشار یا ترانسمیتر فشار در همان نقطه اندازهگیری به کار میرود. در مقایسه با شیر توپی، مزیت نیدل ولو تنطیم تدریجی و کنترلشده جریان و آببندی مطمئن در فشار بالا است، در حالی که شیر توپی برای قطع و وصل سریع مناسبتر است. اتصال NPT این مدل با استاندارد رایج صنعت ایران همخوان است. برای انتخاب دقیق اتصالات، جنس پکینگ، کلاس فشار و گواهیها کد سفارش یا دیتاشیت پروژه را به کارشناسان فن کنترل بدهید.
تجهیزکاران فن کنترل بهعنوان نمایندگی ویکا در ایران، شیر سوزنی ابزار دقیق استیل ۴۲۰ بار ویکا IV10 را بهصورت اورجینال تأمین میکند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی شیر سوزنی ابزار دقیق استیل ۴۲۰ بار ویکا IV10
| برند | WIKA (ویکا) |
|---|---|
| مدل | IV10 |
| نوع | شیر سوزنی ابزار دقیق (Needle Valve) |
| مدل | IV10 |
| کد سفارش | IV100-N3S1DNZ-LPSZZZ-ZZ-NZZ |
| پیکربندی این آیتم | IV10 1/2NPTF-1/2NPTF A316 1/4NPTF PTFE 6k |
| دیتاشیت | AC 09.22 |
| فشار نامی | ۶۰۰۰ psi / ۴۲۰ bar |
| جنس بدنه | Stainless steel 316/316L - 1.4401/1.4404 - S31600/S31603 |
| جنس پکینگ | PTFE |
| اتصال فرآیندی | ۱/۲ اینچ NPT مادگی (دو طرف) |
| اتصال ونت | ۱/۴ اینچ NPT مادگی همراه با پلاگ |
جدول سایز، کد سفارش و اطلاعات تکمیلی
| برند | WIKA (آلمان) |
| مدل | IV10 |
| کد سفارش | IV100-N3S1DNZ-LPSZZZ-ZZ-NZZ |
| Design | Needle valve, Specifications according to data sheet: AC 09.22 |
| Material body | Stainless steel 316/316L - 1.4401/1.4404 - S31600/S31603 |
| Vent connection | 1/4" NPT female with plug |
| Nominal pressure | 6000 psi / 420 bar |
| Material packing | PTFE |
ویژگیهای شیر سوزنی ویکا IV10
- فشار نامی ۶۰۰۰ psi معادل ۴۲۰ بار
- تنطیم تدریجی و کنترلشده جریان و حفاظت ابزار در برابر ضربه فشار
- بدنه فولاد ضدزنگ 316/316L مقاوم در برابر خوردگی
- پکینگ PTFE با آببندی مطمئن و اصطکاک کم
- اتصال ونت ۱/۴ اینچ NPT با پلاگ برای تخلیه فشار و تست کالیبراسیون
- سازگار با گیج و ترانسمیترهای فشار ویکا و اتصال NPT رایج در صنعت ایران
کاربردها
- جداسازی و تخلیه فشار گیج و ترانسمیتر فشار
- پالایشگاه، پتروشیمی و صنایع شیمیایی
- خطوط انتقال و ایستگاههای گاز
- نیروگاه و صنایع نفت و گاز
- سیستمهای ابزار دقیق و لولهکشی ایمپالس فشار بالا
خرید شیر سوزنی ابزار دقیق استیل ۴۲۰ بار ویکا IV10 از نمایندگی ویکا
قیمت شیر سوزنی و نیدل ولو ویکا IV10 در همین صفحه درج شده است. فن کنترل، نمایندگی ویکا در ایران، پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید میکند.
سؤالات متداول
قیمت شیر سوزنی ابزار دقیق ویکا IV10 چقدر است؟
قیمت درجشده در این صفحه برای همان کد سفارش و پیکربندی ذکرشده است و با تغییر اتصالات، جنس پکینگ، کلاس فشار یا گواهی تغییر میکند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
شیر سوزنی بگیریم یا شیر توپی؟
نیدل ولو برای تنطیم تدریجی جریان، حفاظت ابزار در برابر ضربه فشار و آببندی در فشار بالا مناسب است؛ شیر توپی برای قطع و وصل سریع با افت فشار کم انتخاب میشود. در بسیاری از نقاط اندازهگیری هر دو با هم استفاده میشوند.
آیا فن کنترل نماینده ویکا است؟
بله، تجهیزکاران فن کنترل نمایندگی ویکا در ایران است و محصولات اورجینال عرضه میکند.
