شیر توپی ابزار دقیق استیل ۳۱۶ ویکا BV | بال ولو ابزار دقیق فشار قوی WIKA BV
-
- اورجینال WIKA — عرضه توسط تجهیزکاران فن کنترل، نمایندگی ویکا در ایران
- جداسازی ابزار اندازهگیری از فرآیند برای کالیبراسیون و سرویس بدون توقف خط
- بدنه فولاد ضدزنگ 316/316L مقاوم در برابر خوردگی
- پکینگ PEEK با مقاومت حرارتی و شیمیایی بالا
- قطر عبور داخلی ۱۰ میلیمتر با افت فشار ناچیز
- عملکرد یکچهارم دور با تشخیص فوری وضعیت باز یا بسته
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

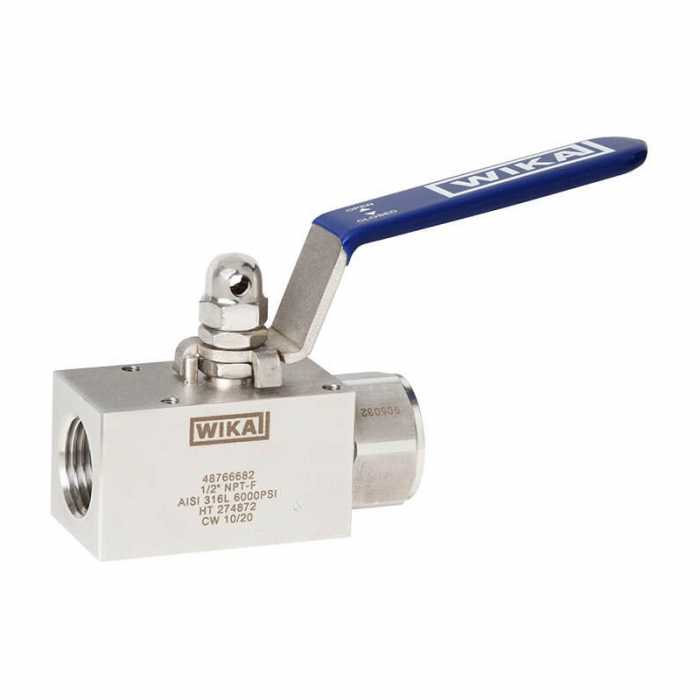

شیر توپی ابزار دقیق ویکا سری BV ساخت ویکا آلمان یک شیر توپی فشار قوی است که برای نصب پیش از گیج فشار، ترانسمیتر فشار و دیگر ابزارهای اندازهگیری طراحی شده. وظیفه اصلی آن جداسازی (Isolation) ابزار از فرآیند است: با بستن این شیر میتوان گیج یا ترانسمیتر را برای کالیبراسیون، سرویس یا تعویض باز کرد، بدون آنکه خط فرآیند از سرویس خارج شود. مدل عرضهشده در این صفحه با کد سفارش BV1CC-1060N08-S1K-Z-ZZZ-ZZ-NZZ و پیکربندی BV1 SB TH/TH با قطر عبور داخلی ۱۰ میلیمتر، اتصالات ۱/۴ اینچ NPT مادگی در دو طرف، کلاس فشار 6K و بدنه استیل A316 است.
بدنه این شیر توپی از فولاد ضدزنگ 316/316L (1.4401/1.4404 – S31600/S31603) ساخته میشود و پکینگ آن از PEEK است؛ PEEK یک پلیمر مهندسی با مقاومت حرارتی و شیمیایی بالا و پایداری ابعادی خوب است و به همین دلیل در شیرهای ابزار دقیق فشار قوی بهجای PTFE ساده به کار میرود. ساختار توپی با گذرگاه کامل، افت فشار ناچیز ایجاد میکند و باز و بسته شدن یکچهارم دور اجازه میدهد وضعیت شیر از روی دستگیره فوراً تشخیص داده شود. مشخصات کامل در دیتاشیت AC 09.28 ویکا آمده است و این بال ولو با گواهی NACE MR0175 برای سرویس گاز ترش و گواهی بازرسی 3.1 مطابق EN قابل ارائه است.
کاربرد این شیر ابزار دقیق در پالایشگاه، پتروشیمی، خطوط گاز، نیروگاه و صنایع شیمیایی است؛ معمولاً همراه با گیج فشار یا ترانسمیتر فشار ویکا روی همان نقطه اندازهگیری نصب میشود و با گواهی NACE امکان استفاده در سرویسهای حاوی H2S را دارد. اتصال NPT آن با استاندارد رایج صنعت ایران همخوان است. نصب یک شیر جداکننده پیش از هر ابزار اندازهگیری، عمر ابزار را بالا میبرد و هزینه توقف خط برای کالیبراسیون را حذف میکند. برای انتخاب قطر عبور، نوع اتصال، کلاس فشار و گواهیها میتوانید کد سفارش یا دیتاشیت پروژه را به کارشناسان فن کنترل بدهید.
تجهیزکاران فن کنترل بهعنوان نمایندگی ویکا در ایران، شیر توپی ابزار دقیق استیل ۳۱۶ ویکا BV را بهصورت اورجینال تأمین میکند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی شیر توپی ابزار دقیق استیل ۳۱۶ ویکا BV
| برند | WIKA (ویکا) |
|---|---|
| مدل | BV |
| نوع | شیر توپی ابزار دقیق (Instrumentation Ball Valve) |
| مدل | BV |
| کد سفارش | BV1CC-1060N08-S1K-Z-ZZZ-ZZ-NZZ |
| پیکربندی این آیتم | BV1 SB TH/TH 10mm 1/4 NPT F/F 6K A316 |
| دیتاشیت | AC 09.28 |
| قطر عبور داخلی | ۱۰ mm |
| جنس بدنه | Stainless steel 316/316L - 1.4401/1.4404 - S31600/S31603 |
| جنس پکینگ | PEEK |
| اتصال فرآیندی | ۱/۴ اینچ NPT مادگی (دو طرف) |
| گواهیها | NACE MR0175 Sour Gas Service و گواهی بازرسی 3.1 مطابق EN |
جدول سایز، کد سفارش و اطلاعات تکمیلی
| برند | WIKA (آلمان) |
| مدل | BV |
| کد سفارش | BV1CC-1060N08-S1K-Z-ZZZ-ZZ-NZZ |
| Ball Valve, Specifications according to data sheet | AC 09.28 |
| Internal bore | 10 mm [0.39"] |
| Material packing | PEEK |
| Material body | Stainless steel 316/316L - 1.4401/1.4404 - S31600/S31603 |
| Certificates accessory | NACE MR0175 Sour Gas Service & Inspection certificate 3.1, EN 10204, all wetted parts material |
ویژگیهای شیر توپی ویکا BV
- جداسازی ابزار اندازهگیری از فرآیند برای کالیبراسیون و سرویس بدون توقف خط
- بدنه فولاد ضدزنگ 316/316L مقاوم در برابر خوردگی
- پکینگ PEEK با مقاومت حرارتی و شیمیایی بالا
- قطر عبور داخلی ۱۰ میلیمتر با افت فشار ناچیز
- عملکرد یکچهارم دور با تشخیص فوری وضعیت باز یا بسته
- قابل ارائه با گواهی NACE MR0175 برای سرویس گاز ترش و گواهی بازرسی 3.1
کاربردها
- نصب پیش از گیج فشار و ترانسمیتر فشار برای جداسازی
- پالایشگاه، پتروشیمی و صنایع شیمیایی
- خطوط انتقال و ایستگاههای گاز، از جمله سرویس گاز ترش
- نیروگاه و صنایع نفت و گاز
- سیستمهای ابزار دقیق فشار قوی
خرید شیر توپی ابزار دقیق استیل ۳۱۶ ویکا BV از نمایندگی ویکا
قیمت شیر توپی و بال ولو ویکا BV در همین صفحه درج شده است. فن کنترل، نمایندگی ویکا در ایران، پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید میکند.
سؤالات متداول
قیمت شیر توپی ابزار دقیق ویکا BV چقدر است؟
قیمت درجشده در این صفحه برای همان کد سفارش و پیکربندی ذکرشده است و با تغییر قطر عبور، اتصال، کلاس فشار یا گواهی تغییر میکند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
چرا پیش از گیج و ترانسمیتر شیر جداکننده نصب میکنیم؟
با بستن این شیر میتوان ابزار را برای کالیبراسیون، سرویس یا تعویض از خط جدا کرد بدون آنکه فرآیند متوقف شود؛ این کار عمر ابزار اندازهگیری را هم بالا میبرد.
آیا فن کنترل نماینده ویکا است؟
بله، تجهیزکاران فن کنترل نمایندگی ویکا در ایران است و محصولات اورجینال عرضه میکند.
