منیفولد سه راهه ترانسمیتر اختلاف فشار استیل ۳۱۶ ویکا IV3 | منیفولد ابزار دقیق ۴۲۰ بار با آببندی PTFE WIKA IV3
-
- اورجینال WIKA — عرضه توسط تجهیزکاران فن کنترل، نمایندگی ویکا در ایران
- دو شیر بلوک و یک شیر ایکوالایز در یک بدنهٔ یکپارچه
- امکان صفرگیری و کالیبراسیون ترانسمیتر بدون توقف فرآیند
- بدنهٔ فولاد ضدزنگ 316/316L مناسب سیالات خورنده
- فشار نامی ۴۲۰ بار (۶۰۰۰ psi) برای خطوط فشار بالا
- آببندی پکینگ PTFE با دوام حرارتی و شیمیایی مناسب
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

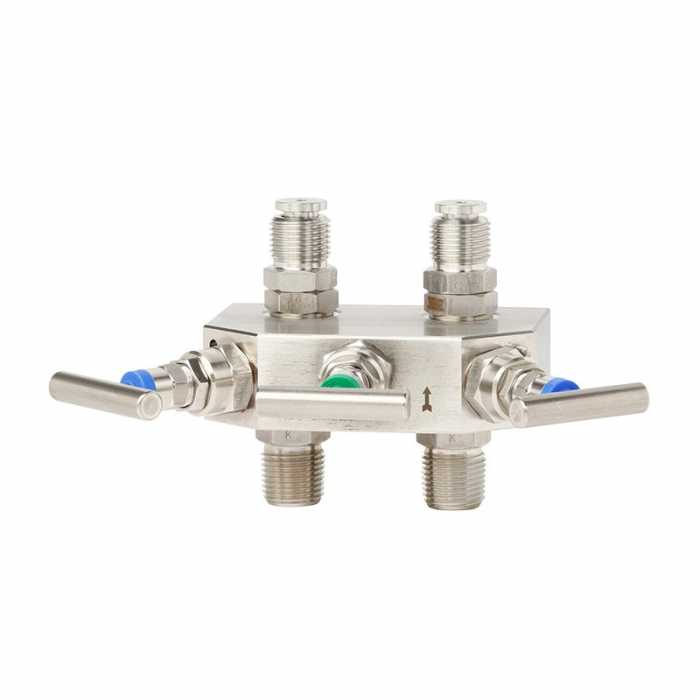

منیفولد سهراهه ویکا مدل IV3 یک شیر ترکیبی ابزار دقیق ساخت ویکا آلمان است که برای نصب ترانسمیترهای اختلاف فشار روی خط فرآیند استفاده میشود. این منیفولد سه راهه شامل دو شیر بلوک (روی خط فشار بالا و فشار پایین) و یک شیر ایکوالایز (تعادل) است. با بستن شیرهای بلوک و باز کردن شیر ایکوالایز، دو سمت سلول اندازهگیری به هم متصل و همفشار میشوند و میتوان صفر ترانسمیتر را بدون تخلیهٔ خط بازخوانی و اصلاح کرد؛ همین قابلیت باعث میشود کالیبراسیون و سرویس ابزار بدون توقف فرآیند انجام شود.
بدنهٔ این منیفولد ابزار دقیق از فولاد ضدزنگ 316/316L (معادل 1.4401/1.4404 و S31600/S31603) ساخته شده و آببندی پکینگ آن از PTFE است؛ فشار نامی محصول ۶۰۰۰ psi برابر با ۴۲۰ بار است که آن را برای خطوط فشار بالای نفت، گاز و پتروشیمی مناسب میکند. الگوی استاندارد آن با فاصلهٔ مرکز تا مرکز ۳۷ میلیمتر مطابق با درگاه ترانسمیترهای اختلاف فشار رایج است. نسخهٔ عرضهشده در این صفحه با کد سفارش IV304-NBS1RZ-LPSZZZ-ZZZ-NZZ و مشخصات IV304 1/2NPTM-G1/4M swivel A316 PTFE 6k است.
اتصال سمت فرآیند این آیتم ½ اینچ NPT نری و سمت ابزار G ¼ نری از نوع سوئیول (Swivel) است؛ اتصال NPT همان استانداردی است که در صنایع نفت، گاز و پتروشیمی ایران رایج است و اتصال سوئیول جهتگیری و هممحور کردن ترانسمیتر را در نصب آسان میکند. انتخاب درست متعلقات نصب — منیفولد، شیر سوزنی، محافظ اضافهفشار و سیل دیافراگمی — عمر ترانسمیتر را چند برابر میکند و ریسک نشتی و خطای صفر را کاهش میدهد. مشخصات کامل در دیتاشیت AC 09.23 ویکا آمده است.
تجهیزکاران فن کنترل بهعنوان نمایندگی ویکا در ایران، منیفولد سه راهه ترانسمیتر اختلاف فشار استیل ۳۱۶ ویکا IV3 را بهصورت اورجینال تأمین میکند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی منیفولد سه راهه ترانسمیتر اختلاف فشار استیل ۳۱۶ ویکا IV3
| برند | WIKA (ویکا) |
|---|---|
| مدل | IV3 |
| نوع محصول | منیفولد سهراهه (3-Valve Manifold) ابزار دقیق |
| برند | WIKA (آلمان) |
| مدل | IV3 |
| کد سفارش | IV304-NBS1RZ-LPSZZZ-ZZZ-NZZ |
| مشخصات آیتم | IV304 1/2NPTM-G1/4M swivel A316 PTFE 6k |
| جنس بدنه | Stainless steel 316/316L (1.4401/1.4404، S31600/S31603) |
| جنس پکینگ | PTFE |
| فشار نامی | 6000 psi / 420 bar |
| الگوی استاندارد (C-2-C) | 37 mm |
| اتصال سمت فرآیند / ابزار | 1/2 NPT نری / G 1/4 نری سوئیول |
| دیتاشیت | AC 09.23 |
جدول سایز، کد سفارش و اطلاعات تکمیلی
| برند | WIKA (آلمان) |
| مدل | IV3 |
| کد سفارش | IV304-NBS1RZ-LPSZZZ-ZZZ-NZZ |
| 3-Valve Manifold, Specifications according to data sheet | AC 09.23 |
| Standard pattern, C-2-C instrument | 37mm |
| Material body | Stainless steel 316/316L - 1.4401/1.4404 - S31600/S31603 |
| Nominal pressure | 6000 psi / 420 bar |
| Material packing | PTFE |
ویژگیهای منیفولد سه راهه ویکا IV3
- دو شیر بلوک و یک شیر ایکوالایز در یک بدنهٔ یکپارچه
- امکان صفرگیری و کالیبراسیون ترانسمیتر بدون توقف فرآیند
- بدنهٔ فولاد ضدزنگ 316/316L مناسب سیالات خورنده
- فشار نامی ۴۲۰ بار (۶۰۰۰ psi) برای خطوط فشار بالا
- آببندی پکینگ PTFE با دوام حرارتی و شیمیایی مناسب
- اتصال سوئیول برای تنظیم آسان جهت نصب ترانسمیتر
- الگوی استاندارد C-2-C = ۳۷ میلیمتر سازگار با ترانسمیترهای رایج
کاربردها
- نصب ترانسمیتر اختلاف فشار در خطوط نفت و گاز
- اندازهگیری دبی با اوریفیس در واحدهای پتروشیمی
- اندازهگیری سطح مخازن تحت فشار با ترانسمیتر DP
- خطوط بخار و آب تغذیه در نیروگاهها
- واحدهای تصفیهٔ آب و پساب صنعتی
خرید منیفولد سه راهه ترانسمیتر اختلاف فشار استیل ۳۱۶ ویکا IV3 از نمایندگی ویکا
قیمت منیفولد سه راهه و منیفولد ابزار دقیق ویکا IV3 در همین صفحه درج شده است. فن کنترل، نمایندگی ویکا در ایران، پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید میکند.
سؤالات متداول
قیمت منیفولد سه راهه ویکا IV3 چقدر است؟
قیمت روز در همین صفحه درج شده و بسته به نوع اتصال، جنس و پیکربندی سفارش ممکن است تغییر کند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
این منیفولد تا چه فشاری قابل استفاده است؟
فشار نامی آن ۶۰۰۰ psi معادل ۴۲۰ بار است؛ بدنه از فولاد ضدزنگ 316/316L و پکینگ از PTFE ساخته شده است.
آیا فن کنترل نماینده ویکا است؟
بله، تجهیزکاران فن کنترل نمایندگی ویکا در ایران است و محصولات اورجینال عرضه میکند.
