لول سوئیچ الاکلنگی استیل دمای بالا کوبولد NGS | فلوتر سوئیچ مغناطیسی فشار بالا KOBOLD NGS
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 4 سایز با کد سفارش کامل : Arm length 0 mm تا Arm length 300 mm
- قطعات در تماس با سیال تمام استیل 1.4571
- دمای کاری تا 250 °C و فشار تا 25 bar
- سیستم دو مغناطیسی Snap-action با میکروسوئیچ چنج‌اور
- ظرفیت کنتاکت بالا
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

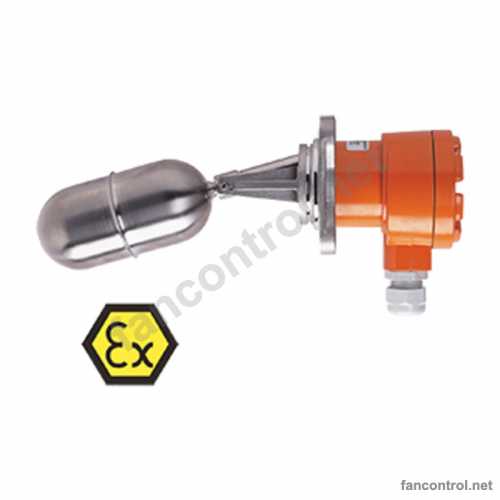

لول سوئیچ دو مغناطیسی NGS ساخت کوبولد آلمان یک سوئیچ شناوری بازویی (الاکلنگی) برای پایش سطح مایعات در شرایط سخت فرآیندی است. قطعات در تماس با سیال از استیل 1.4571 ساخته شده‌اند و نسخه استاندارد NGS-21 تا فشار 25 bar و دمای 250 درجه سانتی‌گراد کار می‌کند.
با بالا و پایین رفتن سطح مایع، زاویه شناور تغییر می‌کند و آهنربای دائم داخل شناور، آهنربای مقابل را که قابلیت چرخش دارد دفع می‌کند. این حرکت ناگهانی (Snap-action) یک میکروسوئیچ چنج‌اور را فعال می‌کند و به این ترتیب بین محفظه الکتریکی و سیال ارتباط مکانیکی مستقیمی وجود ندارد. دستگاه از کنار مخزن یا با بازوی L شکل از بالا نصب می‌شود و طول بازو برای تعیین محل نقطه سوئیچ قابل انتخاب است.
NGS برای دیگ‌ها، مخازن تحت فشار، مخازن روغن داغ و سیالات فرآیندی در صنایع شیمیایی، پتروشیمی و نیروگاهی مناسب است. در این خانواده نسخه‌های دارای روکش لاستیکی یا سیلیکونی، نسخه با هیسترزیس قابل تنظیم و نسخه‌های غوطه‌ور نیز وجود دارد.
این محصول در 4 سایز مختلف از Arm length 0 mm تا Arm length 300 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول سوئیچ الاکلنگی استیل دمای بالا کوبولد NGS را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول سوئیچ الاکلنگی استیل دمای بالا کوبولد NGS
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NGS — Dual-Magnet Float Switch |
| اصل عملکرد | شناور بازویی با سیستم دو آهنربای دافعه (Snap-action) + میکروسوئیچ |
| جنس قطعات در تماس | استیل 1.4571 |
| حداکثر فشار | 25 bar |
| حداکثر دما | 250 °C |
| حداقل چگالی سیال | 0.7…0.85 kg/dm³ (بسته به شناور و بازو) |
| کنتاکت | میکروسوئیچ SPDT |
| ظرفیت کنتاکت | 250 VAC / 10 A ؛ 220 VDC / 0.6 A |
| اتصال الکتریکی | M20x1.5 |
| درجه حفاظت | IP65 |
| اتصال فرآیندی | 2″ NPT (اختیاری: فلنج مربعی 92 mm PN25، BSP 2″، فلنج DN80/DN100 PN40) |
| طول بازو | 0، 100، 200 یا 300 mm |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| Arm length 0 mm | 1 switch point, fixed hysteresis, min. density 0.7…0.85 kg/dm³ | NGS-21 N 0 | 208,791,000 |
| Arm length 100 mm | 1 switch point, fixed hysteresis, min. density 0.7…0.85 kg/dm³ | NGS-21 N 5 | 214,947,000 |
| Arm length 200 mm | 1 switch point, fixed hysteresis, min. density 0.7…0.85 kg/dm³ | NGS-21 N 6 | 219,051,000 |
| Arm length 300 mm | 1 switch point, fixed hysteresis, min. density 0.7…0.85 kg/dm³ | NGS-21 N 7 | 220,590,000 |
نکته پیکربندی: 2″ NPT offered only for NGS-21 and chosen; flanges only DIN (no ANSI).
ویژگی‌ها
- قطعات در تماس با سیال تمام استیل 1.4571
- دمای کاری تا 250 °C و فشار تا 25 bar
- سیستم دو مغناطیسی Snap-action با میکروسوئیچ چنج‌اور
- ظرفیت کنتاکت بالا: 250 VAC / 10 A
- اتصال فرآیندی 2 اینچ NPT و ورودی کابل M20x1.5
- بازوی 0 تا 300 میلی‌متر یا بازوی L برای نصب از بالا
کاربردها
- دیگ‌های بخار و مخازن آب داغ
- مخازن تحت فشار فرآیندی
- مخازن روغن و روغن داغ
- صنایع شیمیایی و پتروشیمی
- فرمان پمپ و هشدار سطح در تأسیسات صنعتی
خرید اورجینال از نماینده کوبولد
قیمت لول سوئیچ الاکلنگی و لول سوئیچ الاکلنگی استیل دمای بالا کوبولد NGS بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
