لول سوئیچ مغناطیسی نصب جانبی استیل کوبولد MS | فلوتر سوئیچ مغناطیسی کنترل سطح مایعات KOBOLD MS
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : L = 120 mm تا L = 4000 mm
- لوله راهنما و شناور تمام استیل 1.4404 در نسخه MS10-E
- نصب جانبی روی دیواره مخزن با اتصال G 3/8
- تا سه نقطه سوئیچ روی یک لوله راهنما
- کنتاکت رید هرمتیک با عملکرد بدون تماس و بدون سایش
- فشار کاری تا 30 bar و دمای تا 150 °C (با کابل سیلیکونی)
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

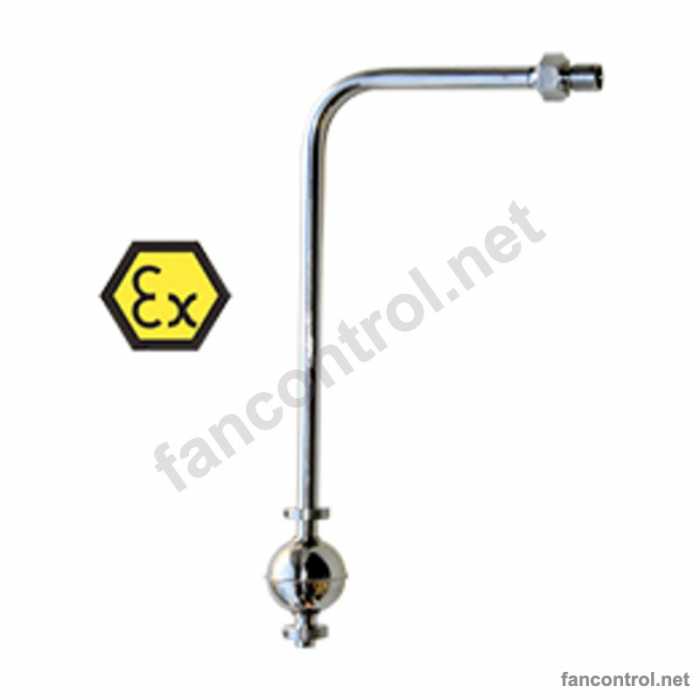

لول سوئیچ مغناطیسی سری MS ساخت کوبولد آلمان برای پایش و کنترل سطح مایعات در مخازن طراحی شده و به‌صورت جانبی روی دیواره مخزن نصب می‌شود. لوله راهنمای این سوئیچ پس از عبور از دیواره به سمت پایین خم شده و شناور در طول آن حرکت می‌کند. نسخه MS10-E با لوله راهنما و شناور تمام استیل 1.4404 برای فشار تا 30 bar و دمای تا 150 درجه سانتی‌گراد (با کابل سیلیکونی) مناسب است.
اساس کار این دستگاه بدون تماس است: آهنربای حلقوی داخل شناور همراه با تغییر سطح مایع روی لوله راهنما بالا و پایین می‌رود و کنتاکت رید هرمتیک (کاملاً آب‌بندی‌شده) داخل لوله را فعال می‌کند. روی یک لوله می‌توان تا سه نقطه سوئیچ با کنتاکت‌های N/O، N/C یا چنج‌اور تعریف کرد و طول لوله و موقعیت نقاط سوئیچ طبق سفارش تا 4 متر تعیین می‌شود.
لول سوئیچ MS در کنترل پمپ، هشدار سطح بالا و پایین و پایش مخازن آب، روغن و مایعات فرآیندی کاربرد دارد. امکان انتخاب جنس‌های برنج، PVC و پلی‌پروپیلن و نیز انواع اتصال رزوه‌ای و فلنجی، انتخاب مدل مناسب را برای شرایط مختلف فرآیند آسان می‌کند.
این محصول در 5 سایز مختلف از L = 120 mm تا L = 4000 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول سوئیچ مغناطیسی نصب جانبی استیل کوبولد MS را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول سوئیچ مغناطیسی نصب جانبی استیل کوبولد MS
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | MS — Magnetic Level Switch for Side Installation |
| اصل عملکرد | شناور مغناطیسی روی لوله راهنما + کنتاکت رید (Reed) |
| جنس لوله راهنما | استیل ضدزنگ 1.4404 |
| جنس شناور | استیل ضدزنگ 1.4404 |
| حداکثر فشار | 30 bar |
| حداکثر دما | 70 °C (کابل PVC) / 150 °C (کابل سیلیکونی) |
| حداقل چگالی سیال | 0.6 kg/dm³ |
| طول لوله راهنما | 120 تا 4000 mm |
| کنتاکت | تا 3 کنتاکت رید N/O، N/C یا SPDT |
| ظرفیت کنتاکت | 230 VAC/DC، 1 A، 60 VA |
| اتصال فرآیندی | G 3/8 (اختیاری: 1½″ NPT، G 2، فلنج DIN / ANSI) |
| درجه حفاظت | IP65 |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| L = 120 mm | 1 switch point within guiding tube length 120 mm | MS10-E R10 S X X P 0, L=120 mm | 93,366,000 |
| L = 500 mm | 1 switch point within guiding tube length 500 mm | MS10-E R10 S X X P 0, L=500 mm | 100,814,760 |
| L = 1000 mm | 1 switch point within guiding tube length 1000 mm | MS10-E R10 S X X P 0, L=1000 mm | 110,125,710 |
| L = 2000 mm | 1 switch point within guiding tube length 2000 mm | MS10-E R10 S X X P 0, L=2000 mm | 128,747,610 |
| L = 4000 mm | 1 switch point within guiding tube length 4000 mm | MS10-E R10 S X X P 0, L=4000 mm | 165,991,410 |
نکته پیکربندی: NPT not offered for the standard G 3/8 connection; screw-in heads with 1½″ NPT st.st. (4N8, +145.00 €) or ANSI 1½″ flange (9A8, +208.00 €) exist as option connections (then el. connection 0 = aluminium housing M16x1.5).
ویژگی‌ها
- لوله راهنما و شناور تمام استیل 1.4404 در نسخه MS10-E
- نصب جانبی روی دیواره مخزن با اتصال G 3/8
- تا سه نقطه سوئیچ روی یک لوله راهنما
- کنتاکت رید هرمتیک با عملکرد بدون تماس و بدون سایش
- فشار کاری تا 30 bar و دمای تا 150 °C (با کابل سیلیکونی)
- طول لوله راهنمای سفارشی از 120 تا 4000 میلی‌متر
کاربردها
- کنترل پمپ و هشدار سطح بالا و پایین در مخازن
- مخازن آب و سیستم‌های تصفیه آب
- مخازن روغن و سیستم‌های روانکاری
- مخازن تحت فشار تا 30 bar
- صنایع شیمیایی و فرآیندی
خرید اورجینال از نماینده کوبولد
قیمت لول سوئیچ مغناطیسی و لول سوئیچ مغناطیسی نصب جانبی استیل کوبولد MS بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
