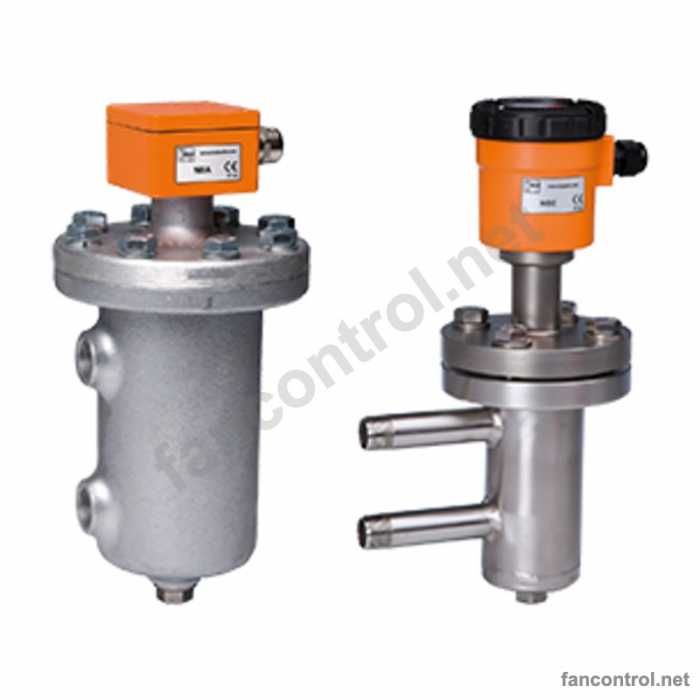

لول سوئیچ مغناطیسی بایپس استیل کوبولد NBA/NBE | فلوتر سوئیچ مغناطیسی نصب خارج مخزن KOBOLD NBA/NBE
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 2 سایز با کد سفارش کامل : G 3/8 (NBA, aluminium housing) تا R 1/2 (NBE, st.st. housing)
- نصب خارج از مخزن در محفظه بایپس؛ مناسب مخازن دارای همزن
- قطعات در تماس با سیال از استیل ضدزنگ
- کنتاکت چنج‌اور (SPDT) با فعال‌سازی مغناطیسی
- فشار کاری تا 10 bar
- دو نسخه بدنه
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
لول سوئیچ بایپس سری NBA/NBE ساخت کوبولد آلمان برای پایش سطح مایعات در یک محفظه بایپس کوچک خارج از مخزن طراحی شده است. به گفته سازنده، این روش زمانی به کار می‌رود که به‌دلیل کمبود فضا (مثلاً وجود همزن در مخزن) یا دمای بالا، نصب سوئیچ در داخل مخزن مناسب نباشد.
محفظه دستگاه از طریق اتصالات جانبی به مخزن وصل می‌شود و مایع در آن هم‌سطح با مخزن قرار می‌گیرد. هنگامی که سطح مایع تقریباً به میانه محفظه برسد، شناور استیل بالا می‌آید و از طریق آهنربای حلقوی داخلی یک کنتاکت چنج‌اور را تغییر وضعیت می‌دهد. لوله راهنما و شناور از استیل 1.4571 ساخته شده‌اند؛ بدنه در نسخه NBA آلومینیومی و در نسخه NBE استیل است.
خروجی چنج‌اور این سوئیچ برای فرمان مستقیم شیرهای برقی، چراغ‌های هشدار یا پمپ‌ها به کار می‌رود. فشار کاری تا 10 bar و دمای سیال از 40- تا 90+ درجه سانتی‌گراد، آن را برای مخازن فرآیندی، مخازن دارای همزن و سیستم‌های تغذیه آب مناسب می‌کند.
این محصول در 2 سایز مختلف از G 3/8 (NBA, aluminium housing) تا R 1/2 (NBE, st.st. housing) با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول سوئیچ مغناطیسی بایپس استیل کوبولد NBA/NBE را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول سوئیچ مغناطیسی بایپس استیل کوبولد NBA/NBE
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NBA/NBE — Bypass Level Switch |
| اصل عملکرد | شناور مغناطیسی در محفظه بایپس + کنتاکت چنج‌اور |
| جنس بدنه | آلومینیوم (NBA) / استیل ضدزنگ (NBE) |
| جنس لوله راهنما و شناور | استیل 1.4571 |
| دمای سیال | -40…+90 °C |
| دمای محیط | -25…+80 °C |
| حداکثر فشار | 10 bar |
| حداقل چگالی سیال | 0.65 kg/dm³ |
| هیسترزیس | حدود 7 mm |
| کنتاکت | 1 SPDT (رید) |
| اتصال الکتریکی | M16x1.5 |
| اتصال فرآیندی | G 3/8 (NBA) / R 1/2 (NBE) |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| G 3/8 (NBA, aluminium housing) | 1 switch point, hysteresis approx. 7 mm | NBA-200 R10 | 221,616,000 |
| R 1/2 (NBE, st.st. housing) | 1 switch point, hysteresis approx. 7 mm | NBE-200 K15 | 506,844,000 |
نکته پیکربندی: NPT not offered (G 3/8 or R 1/2 only); electrical connection M16x1.5 (M20x1.5 not offered).
ویژگی‌ها
- نصب خارج از مخزن در محفظه بایپس؛ مناسب مخازن دارای همزن
- قطعات در تماس با سیال از استیل ضدزنگ
- کنتاکت چنج‌اور (SPDT) با فعال‌سازی مغناطیسی
- فشار کاری تا 10 bar
- دو نسخه بدنه: آلومینیوم (NBA) و استیل (NBE)
- هیسترزیس کم، حدود 7 میلی‌متر
کاربردها
- مخازن دارای همزن و میکسر
- مخازن فرآیندی در صنایع شیمیایی
- فرمان پمپ و شیر برقی
- هشدار سطح بالا و پایین در مخازن آب و روغن
- سیستم‌های تغذیه آب و مخازن ذخیره
خرید اورجینال از نماینده کوبولد
قیمت لول سوئیچ مغناطیسی و لول سوئیچ مغناطیسی بایپس استیل کوبولد NBA/NBE بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
