لول گیج مغناطیسی بایپس مینی استیل کوبولد NBK-M | سطح سنج مغناطیسی مخزن کوچک KOBOLD NBK-M
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : L = 500 mm تا L = 3000 mm
- ابعاد جمع‌وجور و قیمت اقتصادی
- لوله بایپس استیل 1.4571 و شناور تیتانیومی
- سه کلاس فشار PN 6، PN 16 و PN 40
- دمای کاری تا 200 °C با رولر سرامیکی
- اتصال فلنج DIN / ANSI یا رزوه R / NPT
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

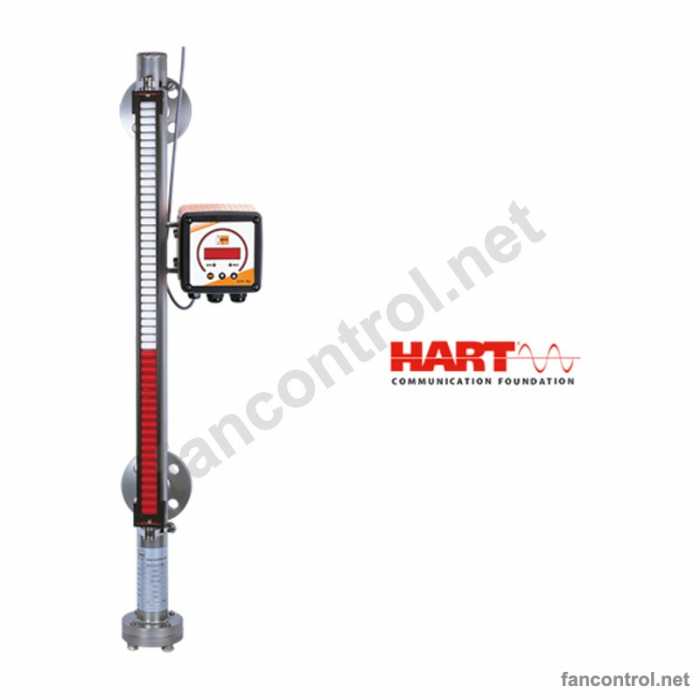

نشانگر سطح بایپس مینی NBK-M ساخت کوبولد آلمان، نسخه جمع‌وجور و اقتصادی لول گیج‌های مغناطیسی بایپس برای مخازن کوچک و متوسط است. لوله بایپس از استیل ضدزنگ 1.4571 و شناور از تیتانیوم ساخته شده، حداکثر طول اندازه‌گیری 3000 میلی‌متر است و در سه کلاس فشار NBK-M1 (PN 6)، NBK-M2 (PN 16 / Class 150) و NBK-M3 (PN 40 / Class 300) عرضه می‌شود.
بر اساس قانون ظروف مرتبط، سطح مایع در لوله بایپس با سطح مخزن یکسان است. شناور تیتانیومی حاوی آهنربا با سطح مایع حرکت می‌کند و بدون تماس، غلتک‌های دورنگ نمایشگر رولری را می‌چرخاند. نمایشگر با غلتک‌های PP برای دمای تا 120 درجه و با غلتک‌های سرامیکی برای دمای تا 200 درجه سانتی‌گراد مناسب است و دو نوع شناور برای چگالی 1 و 0.8 کیلوگرم بر دسی‌متر مکعب وجود دارد.
NBK-M با فلنج DIN از DN10 تا DN25، فلنج ANSI از ½ تا 1 اینچ یا رزوه R و NPT به مخزن متصل می‌شود و آپشن‌هایی مانند پیچ هواگیری، پیچ، شیر یا فلنج تخلیه، اتصال شست‌وشو، جنس‌های مختلف اورینگ و اسکیل اندازه‌گیری برای آن در دسترس است. ترانسمیتر مگنتواستریکتیو یا زنجیره رید و کنتاکت حدی NBK-RM نیز قابل افزودن است. کاربرد آن در مخازن کوچک فرآیندی، ماشین‌آلات، سیستم‌های روغن و مخازن آب است.
این محصول در 5 سایز مختلف از L = 500 mm تا L = 3000 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول گیج مغناطیسی بایپس مینی استیل کوبولد NBK-M را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول گیج مغناطیسی بایپس مینی استیل کوبولد NBK-M
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NBK-M — Mini Bypass Level Indicator |
| اصل کار | شناور مغناطیسی در لوله بایپس (ظروف مرتبط) |
| جنس لوله بایپس | استیل ضدزنگ 1.4571 |
| جنس شناور | تیتانیوم |
| فشار نامی | PN 6 (M1) / PN 16، Class 150 (M2) / PN 40، Class 300 (M3) |
| حداکثر دما | 120 °C (رولر PP) / 200 °C (رولر سرامیکی) |
| حداقل چگالی سیال | 0.8 kg/dm³ |
| حداکثر طول اندازه‌گیری | 3000 mm |
| اتصال فرایندی | فلنج DIN DN10…25، فلنج ANSI ½…1″، رزوه R / NPT ½…1″ |
| نمایشگر | رولری PP یا سرامیکی |
| درجه حفاظت نمایشگر | IP54 |
| خروجی (اختیاری) | ترانسمیتر مگنتواستریکتیو، زنجیره رید، کنتاکت حدی NBK-RM |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| L = 500 mm | measuring length 500 mm, float 1 kg/dm³ (water) | NBK-M2 A15 P 0 1 (L=500 mm) | 559,375,200 |
| L = 1000 mm | measuring length 1000 mm, float 1 kg/dm³ (water) | NBK-M2 A15 P 0 1 (L=1000 mm) | 654,998,400 |
| L = 1500 mm | measuring length 1500 mm, float 1 kg/dm³ (water) | NBK-M2 A15 P 0 1 (L=1500 mm) | 750,621,600 |
| L = 2000 mm | measuring length 2000 mm, float 1 kg/dm³ (water) | NBK-M2 A15 P 0 1 (L=2000 mm) | 846,244,800 |
| L = 3000 mm | measuring length 3000 mm, float 1 kg/dm³ (water) | NBK-M2 A15 P 0 1 (L=3000 mm) | 1,037,491,200 |
نکته پیکربندی: ANSI 1/2" flange instead of DIN; 1/2-1" NPT threads also offered (N15 603 EUR base). No minimum length in the list; 500 mm used as the smallest; max. 3000 mm.
ویژگی‌ها
- ابعاد جمع‌وجور و قیمت اقتصادی
- لوله بایپس استیل 1.4571 و شناور تیتانیومی
- سه کلاس فشار PN 6، PN 16 و PN 40
- دمای کاری تا 200 °C با رولر سرامیکی
- اتصال فلنج DIN / ANSI یا رزوه R / NPT
- امکان افزودن ترانسمیتر و کنتاکت حدی
کاربردها
- مخازن کوچک و متوسط فرآیندی
- مخازن روغن ماشین‌آلات و سیستم‌های هیدرولیک
- مخازن آب و کندانس
- صنایع شیمیایی و دارویی
- سازندگان تجهیزات و پکیج‌های صنعتی
خرید اورجینال از نماینده کوبولد
قیمت لول گیج مغناطیسی و لول گیج مغناطیسی بایپس مینی استیل کوبولد NBK-M بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
