لول گیج مغناطیسی بایپس دریایی با تأییدیه GL کوبولد NBK-GL | سطح سنج مغناطیسی مخازن کشتی KOBOLD NBK-GL
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : L = 500 mm تا L = 5000 mm
- تأییدیه GL برای کاربردهای دریایی
- لوله بایپس استیل ضدزنگ 1.4571 و شناور تیتانیومی
- نمایشگر رولری بدون نیاز به برق و خوانا از فاصله دور
- دو کلاس فشار PN 16 و PN 40
- طول اندازه‌گیری تا 5.5 متر
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

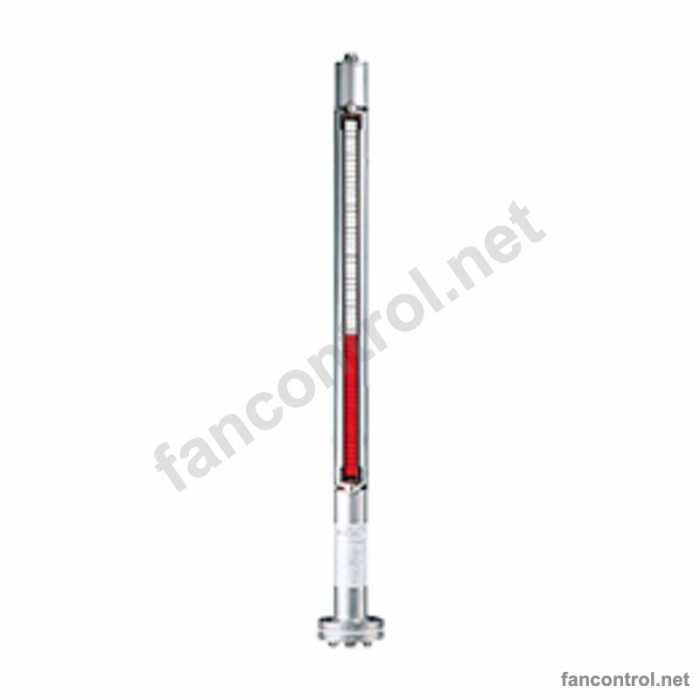

نشانگر سطح بایپس کوبولد آلمان در نسخه دارای تأییدیه GL (Germanischer Lloyd)، همان لول گیج مغناطیسی خانواده NBK-03 و NBK-06 است که برای نصب روی کشتی‌ها و سازه‌های دریایی گواهی شده است. لوله بایپس از استیل ضدزنگ 1.4571 ساخته می‌شود، حداکثر طول آن 5.5 متر است و با فلنج DIN یا ANSI و یا رزوه R و NPT در اندازه‌های ½ تا 1¼ اینچ به مخزن متصل می‌شود.

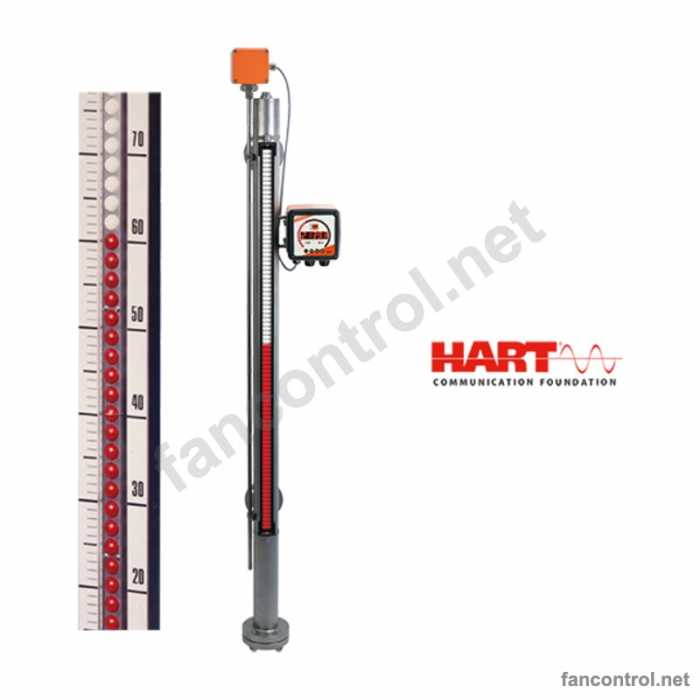

عملکرد این لول گیج بر قانون ظروف مرتبط استوار است. شناور تیتانیومی حاوی آهنربا در لوله بایپس همراه با سطح مایع حرکت می‌کند و بدون تماس، غلتک‌های دورنگ نمایشگر رولری را می‌چرخاند؛ در نتیجه سطح مایع به‌صورت یک ستون رنگی پیوسته و بدون نیاز به برق نمایش داده می‌شود. شناور برای چگالی‌های 0.54 تا 1 کیلوگرم بر دسی‌متر مکعب قابل سفارش است.
نسخه NBK-03 GL برای فشار PN 16 / Class 150 و نسخه NBK-06 GL برای PN 40 / Class 300 عرضه می‌شود و بدون قطعه الکتریکی ارائه می‌گردد. این نسخه برای پایش سطح مخازن سوخت، روغن، آب شیرین و آب توازن در کشتی‌ها، شناورها و سکوهای دریایی مناسب است.
این محصول در 5 سایز مختلف از L = 500 mm تا L = 5000 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول گیج مغناطیسی بایپس دریایی با تأییدیه GL کوبولد NBK-GL را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول گیج مغناطیسی بایپس دریایی با تأییدیه GL کوبولد NBK-GL
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NBK-GL — Bypass Level Indicator with GL Approval |
| تأییدیه | GL (Germanischer Lloyd) |
| اصل کار | شناور مغناطیسی در لوله بایپس (ظروف مرتبط) |
| جنس لوله بایپس | استیل ضدزنگ 1.4571 |
| جنس شناور | تیتانیوم (یا استیل برای ویسکوزیته تا 460 mm²/s) |
| فشار نامی | PN 16 / Class 150 (NBK-03)؛ PN 40 / Class 300 (NBK-06) |
| حداکثر دما | 120 °C با رولر PP |
| حداکثر طول | 5.5 m |
| اتصال فرایندی | فلنج DIN DN15…32، فلنج ANSI ½…1¼″، رزوه R / NPT ½…1¼″ |
| نمایشگر | رولری PP |
| چگالی سیال | 0.54…1 kg/dm³ |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| L = 500 mm | measuring length 500 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 5 A 0 (L=500 mm) | 813,618,000 |
| L = 1000 mm | measuring length 1000 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 5 A 0 (L=1000 mm) | 962,388,000 |
| L = 2000 mm | measuring length 2000 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 5 A 0 (L=2000 mm) | 1,259,928,000 |
| L = 3500 mm | measuring length 3500 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 5 A 0 (L=3500 mm) | 1,706,238,000 |
| L = 5000 mm | measuring length 5000 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 5 A 0 (L=5000 mm) | 2,152,548,000 |
نکته پیکربندی: ANSI 1/2" flange instead of DIN DN15; NPT male threads also offered. Largest variant 5000 mm: above 5 m a retaining plate HL is needed, which Kobold's GL datasheet excludes from GL certification. No minimum length in the list; 500 mm used as the smallest.
ویژگی‌ها
- تأییدیه GL برای کاربردهای دریایی
- لوله بایپس استیل ضدزنگ 1.4571 و شناور تیتانیومی
- نمایشگر رولری بدون نیاز به برق و خوانا از فاصله دور
- دو کلاس فشار PN 16 و PN 40
- طول اندازه‌گیری تا 5.5 متر
- اتصال فلنجی DIN / ANSI یا رزوه‌ای R / NPT
کاربردها
- مخازن سوخت و روغن کشتی
- مخازن آب شیرین و آب توازن (بالاست)
- سکوهای نفتی و سازه‌های دریایی
- کارخانه‌های کشتی‌سازی
- موتورخانه‌ها و سیستم‌های کمکی شناورها
خرید اورجینال از نماینده کوبولد
قیمت لول گیج مغناطیسی و لول گیج مغناطیسی بایپس دریایی با تأییدیه GL کوبولد NBK-GL بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
