لول گیج مغناطیسی بایپس استیل کوبولد NBK-03 | سطح سنج مغناطیسی بایپس فلنجی KOBOLD NBK-03
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : L = 500 mm تا L = 5500 mm
- لوله بایپس استیل ضدزنگ 1.4571 و شناور تیتانیومی
- نمایشگر رولری یا توپکی بدون تماس با سیال و خوانا از فاصله دور
- دمای کاری تا 400 °C با رولر سرامیکی
- طول یک‌تکه تا 5.5 متر و امکان ساخت چندتکه برای طول‌های بیشتر
- اتصال فلنج DIN / ANSI، رزوه R / NPT یا نیپل جوشی
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
نشانگر سطح بایپس NBK-03 ساخت کوبولد آلمان، یک لول گیج مغناطیسی تمام‌استیل برای اندازه‌گیری، نمایش و پایش پیوسته سطح مایعات در مخازن فرآیندی است. لوله بایپس از استیل ضدزنگ 1.4571 ساخته می‌شود، در یک تکه تا طول 5.5 متر عرضه می‌شود و با فلنج DIN یا ANSI، رزوه R یا NPT و یا نیپل جوشی به دیواره جانبی مخزن متصل می‌شود.

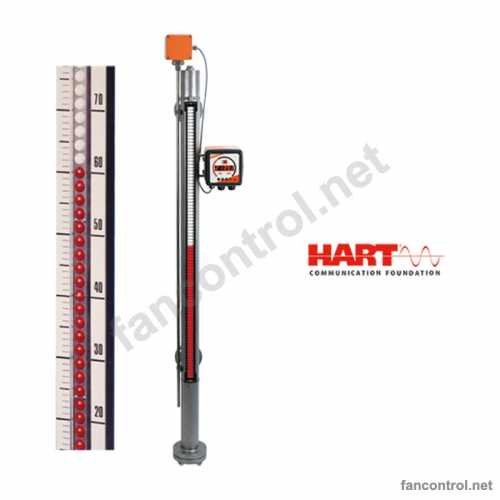

طبق قانون ظروف مرتبط، سطح مایع در لوله بایپس با سطح مخزن برابر است. شناور تیتانیومی حاوی آهنربا همراه با سطح مایع حرکت می‌کند و بدون تماس با سیال، غلتک‌های دورنگ نمایشگر رولری یا توپک‌های نمایشگر توپکی را در بیرون لوله می‌چرخاند. بسته به دمای فرآیند می‌توان رولر PP تا 120 درجه، رولر سرامیکی تا 400 درجه سانتی‌گراد یا نمایشگر توپکی با لوله دید پلکسی‌گلاس، ماکرولون یا بوروسیلیکات را انتخاب کرد؛ شناور نیز برای چگالی‌های 0.54 تا 1 کیلوگرم بر دسی‌متر مکعب تنظیم می‌شود.
مدل NBK-03 برای PN 16 / Class 150 طراحی شده و مدل‌های هم‌خانواده NBK-06، NBK-07 و NBK-10 به ترتیب فشارهای PN 40، PN 63 و PN 100 را پوشش می‌دهند. روی همان لوله بایپس می‌توان ترانسمیتر مگنتواستریکتیو یا زنجیره رید با خروجی 4-20 mA، HART یا Profibus PA و لیمیت سوئیچ‌های NBK-R نصب کرد. کاربرد اصلی این لول گیج در مخازن فرآیندی صنایع نفت، گاز، پتروشیمی، نیروگاه و صنایع شیمیایی است.
این محصول در 5 سایز مختلف از L = 500 mm تا L = 5500 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول گیج مغناطیسی بایپس استیل کوبولد NBK-03 را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول گیج مغناطیسی بایپس استیل کوبولد NBK-03
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NBK-03 — Bypass Level Indicator |
| اصل کار | شناور مغناطیسی در لوله بایپس (ظروف مرتبط) |
| جنس لوله بایپس | استیل ضدزنگ 1.4571 |
| جنس شناور | تیتانیوم (استیل 1.4571 برای ویسکوزیته تا 460 mm²/s) |
| فشار نامی | PN 16 / Class 150 (NBK-06: PN 40، NBK-07: PN 63، NBK-10: PN 100) |
| حداکثر دما | 120 °C با رولر PP؛ 400 °C با رولر سرامیکی |
| حداکثر طول یک‌تکه | 5.5 m |
| اتصال فرایندی | فلنج DIN DN15…50، فلنج ANSI ½…2″، رزوه R / NPT ½…1¼″، نیپل جوشی 1″ |
| نمایشگر | رولری PP یا سرامیکی؛ توپکی با لوله پلکسی‌گلاس، ماکرولون یا بوروسیلیکات |
| درجه حفاظت نمایشگر | IP54 (رولری) / IP66 (توپکی) |
| چگالی سیال | 0.54…1 kg/dm³ (شناور تیتانیومی) |
| خروجی (اختیاری) | ترانسمیتر مگنتواستریکتیو، زنجیره رید، 4-20 mA / HART / Profibus PA، لیمیت سوئیچ |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| L = 500 mm | measuring length 500 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 0 A (L=500 mm) | 813,618,000 |
| L = 1000 mm | measuring length 1000 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 0 A (L=1000 mm) | 962,388,000 |
| L = 2000 mm | measuring length 2000 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 0 A (L=2000 mm) | 1,259,928,000 |
| L = 3500 mm | measuring length 3500 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 0 A (L=3500 mm) | 1,706,238,000 |
| L = 5500 mm | measuring length 5500 mm (centre-to-centre), water 1 kg/dm³ | NBK-03 A15 RP 0 A HL (L=5500 mm) | 2,329,020,000 |
نکته پیکربندی: ANSI 1/2" Class 150 flange instead of the DIN DN15 standard (DN15-50 / 1/2-2" and 1/2-1 1/4" NPT male also offered). No minimum length in the list; 500 mm used as the smallest practical length; 5500 mm is the max. one-piece length.
ویژگی‌ها
- لوله بایپس استیل ضدزنگ 1.4571 و شناور تیتانیومی
- نمایشگر رولری یا توپکی بدون تماس با سیال و خوانا از فاصله دور
- دمای کاری تا 400 °C با رولر سرامیکی
- طول یک‌تکه تا 5.5 متر و امکان ساخت چندتکه برای طول‌های بیشتر
- اتصال فلنج DIN / ANSI، رزوه R / NPT یا نیپل جوشی
- قابلیت افزودن ترانسمیتر 4-20 mA / HART و لیمیت سوئیچ
کاربردها
- مخازن فرآیندی پالایشگاه‌ها و پتروشیمی‌ها
- مخازن کندانس و آب تغذیه در نیروگاه‌ها
- صنایع شیمیایی و دارویی
- مخازن ذخیره سوخت و روغن
- تصفیه آب و فاضلاب صنعتی
خرید اورجینال از نماینده کوبولد
قیمت لول گیج مغناطیسی و لول گیج مغناطیسی بایپس استیل کوبولد NBK-03 بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
