روتامتر شیشه ای چندتایی با شیر منیفولد کوبولد USR | روتامتر آب و هوا KOBOLD USR
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : 2-fold block, short meters, 1″ NPT inlet تا 2-fold block, long meters, 1″ NPT inlet
- چند روتامتر روی یک منیفولد مشترک با شیر تنظیم جداگانه برای هر مسیر
- بلوک ۲، ۳ یا ۴تایی یا ترکیب دلخواه
- لوله شیشه بوروسیلیکات با پوشش محافظ آلومینیومی
- ورودی G 1 یا 1 اینچ NPT و خروجی رزوه‌ای یا سرشلنگی
- آب‌بندهای NBR، EPDM یا FPM
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

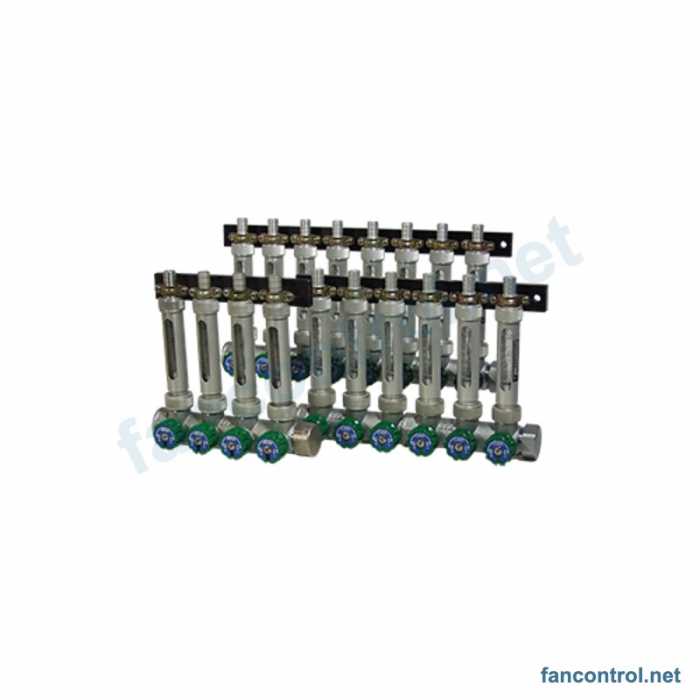

مجموعه USR ساخت کوبولد آلمان از چند روتامتر سطح متغیر تشکیل شده که روی یک بلوک شیر منیفولد مشترک سوار شده‌اند و برای اندازه‌گیری و تنظیم متمرکز جریان چند مدار مایع به کار می‌رود. هر روتامتر در محدوده ۰٫۰۴ تا ۰٫۴ لیتر بر دقیقه تا ۱ تا ۱۰ لیتر بر دقیقه آب قابل انتخاب است و بلوک در نسخه‌های دوتایی، سه‌تایی، چهارتایی یا ترکیب دلخواه عرضه می‌شود.
ورودی سیال به‌صورت افقی از طریق کانال مشترک منیفولد وارد می‌شود و در هر روتامتر از پایین به بالا جریان می‌یابد؛ هر مسیر شیر تنظیم مخصوص به خود دارد. لوله اندازه‌گیری از شیشه بوروسیلیکات با پوشش محافظ آلومینیومی، فلوت از فولاد ضدزنگ و بلوک و شیرها از برنج با روکش نیکل است و دقت آن کلاس ۲٫۵ طبق VDI/VDE 3513 است.
USR با فشار کاری تا ۱۶ بار برای توزیع و پایش همزمان جریان آب در چند شاخه، به‌ویژه در سیستم‌های خنک‌کاری قالب‌ها و ماشین‌آلات، طراحی شده است. اتصال ورودی G 1 یا 1 اینچ NPT و خروجی‌ها به‌صورت رزوه G یا NPT یا سرشلنگی قابل سفارش هستند.
این صفحه 5 سایز پرکاربرد USR را با کد سفارش کامل معرفی می‌کند (2-fold block, short meters, 1″ NPT inlet تا 2-fold block, long meters, 1″ NPT inlet). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD USR
| برند | KOBOLD (آلمان) |
| مدل | USR |
| اصل اندازه‌گیری | سطح متغیر (Variable area) |
| محدوده اندازه‌گیری | 0.04...0.4 تا 1...10 L/min water (per flowmeter) |
| دقت | Class 2.5 acc. to VDI/VDE 3513 |
| حداکثر فشار | 16 bar |
| حداکثر دما | 100 °C medium / 60 °C ambient (kobold.com) |
| لوله اندازه‌گیری | Borosilicate glass, aluminium protection tube |
| جنس بلوک و شیر | Brass, nickel plated |
| فلوت | Stainless steel, PTFE float stop |
| اتصال ورودی | G 1 or 1″ NPT (female or male) |
| اتصال خروجی | G ¼, G ⅜, ¼″ / ⅜″ NPT female or hose 10/13/15 mm |
| آب‌بند | NBR / EPDM / FPM |
سایزها و کد سفارش USR
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| 2-fold block, short meters, 1″ NPT inlet | 2 × 0.04...0.4 L/min water | USR-2 S 06H LN N2 N 0 | 246,753,000 |
| 2-fold block, short meters, 1″ NPT inlet | 2 × 0.1...1.0 L/min water | USR-2 S 10H LN N2 N 0 | 246,753,000 |
| 2-fold block, short meters, 1″ NPT inlet | 2 × 0.25...2.5 L/min water | USR-2 S 14H LN N2 N 0 | 246,753,000 |
| 2-fold block, long meters, 1″ NPT inlet | 2 × 0.63...6.3 L/min water | USR-2 L 18H LN N2 N 0 | 277,020,000 |
| 2-fold block, long meters, 1″ NPT inlet | 2 × 1...10 L/min water | USR-2 L 20L LN N2 N 0 | 277,020,000 |
NPT inlet and outlets chosen per NPT rule; body is nickel-plated brass (no stainless option). Standard G1/G¼ version is 74 € + 24 € cheaper.
ویژگی‌های کلیدی
- چند روتامتر روی یک منیفولد مشترک با شیر تنظیم جداگانه برای هر مسیر
- بلوک ۲، ۳ یا ۴تایی یا ترکیب دلخواه
- لوله شیشه بوروسیلیکات با پوشش محافظ آلومینیومی
- ورودی G 1 یا 1 اینچ NPT و خروجی رزوه‌ای یا سرشلنگی
- آب‌بندهای NBR، EPDM یا FPM
کاربردها
- خنک‌کاری قالب‌های تزریق پلاستیک و دایکست
- توزیع آب خنک‌کاری در ماشین‌آلات
- سیستم‌های خنک‌کاری متمرکز چندمداره
- تجهیزات آزمایشگاهی و پایلوت
- سازندگان ماشین‌آلات صنعتی
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
