نشانگر جریان شناوری با سایت گلاس کوبولد UFJ | سایت گلاس KOBOLD UFJ
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : G ¼″ تا G 1½″
- نمایش واضح رسیدن جریان به مقدار تنظیم با شناور و سایت گلاس
- مناسب برای مایعات و گازها
- لوله اندازه‌گیری شیشه بوروسیلیکات و شناور فولاد ضدزنگ
- بدنه فولاد ضدزنگ 1.4404، 1.4301، PVC یا POM-C
- دقت ±4% مقدار تنظیم
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

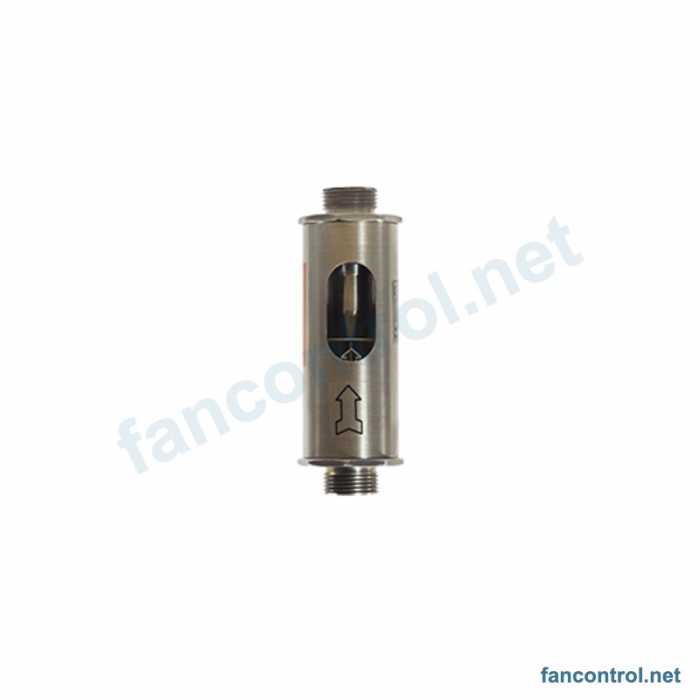

نشانگر جریان شناوری مدل UFJ ساخت کوبولد آلمان یک سایت گلاس جریان برای مایعات و گازها است که برای پایش یک مقدار جریان مشخص (Set value) طراحی شده است. این دستگاه برای آب در محدوده‌های 10…63 تا 3000…8000 لیتر بر ساعت و برای هوا از 0.2…2 تا 100…250 نرمال متر مکعب بر ساعت ساخته می‌شود.
اساس کار UFJ اصل شناور معلق است: شناور فولادی داخل لوله اندازه‌گیری از جنس شیشه بوروسیلیکات با جریان سیال از پایین به بالا جابه‌جا می‌شود. روی لوله یک بخش علامت‌گذاری‌شده از حدود منفی 1 تا مثبت 5 درصد مقدار تنظیم وجود دارد؛ وقتی جریان کمتر از مقدار تنظیم باشد فقط سر شناور دیده می‌شود و در مقدار تنظیم یا بیشتر از آن، شناور در پنجره دید ظاهر می‌شود. دقت نمایش ±4% مقدار تنظیم است و به‌صورت اختیاری یک سنسور مجاورتی PNP برای ارسال سیگنال قابل نصب است.
بدنه در چهار نسخه PVC، POM-C، فولاد ضدزنگ 1.4301 و فولاد ضدزنگ 1.4404 عرضه می‌شود و حداکثر فشار کاری 6 بار و حداکثر دما در نسخه‌های استیل 120 درجه سانتی‌گراد است. UFJ برای کنترل چشمی دبی مورد نیاز در مدارهای آب خنک‌کن، خطوط تزریق، جریان گازهای پرج و تجهیزات فرآیندی کاربرد دارد.
این صفحه 5 سایز پرکاربرد UFJ را با کد سفارش کامل معرفی می‌کند (G ¼″ تا G 1½″). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD UFJ
| برند | KOBOLD (آلمان) |
| مدل | UFJ |
| اصل کار | شناور معلق در لوله شیشه‌ای Borosilicate (نمایش حول مقدار تنظیم) |
| محدوده مقدار تنظیم (آب) | 10…63 تا 3000…8000 L/h |
| محدوده مقدار تنظیم (هوا) | 0.2…2 تا 100…250 Nm³/h |
| دقت | ±4% مقدار تنظیم |
| اتصال | رزوه خارجی G ¼…G 1½ یا رزوه داخلی G ¼…G 1¼ |
| جنس بدنه و اتصال | UFJ-5: Stainless steel 1.4404 (UFJ-0: PVC، UFJ-1: POM-C، UFJ-3: 1.4301) |
| جنس شناور | Stainless steel 1.4404 (سایر مدل‌ها: 1.4301) |
| آب‌بندی | FPM (مدل‌های PVC و POM-C: NBR) |
| حداکثر فشار | 6 bar |
| حداکثر دما | 120 °C (PVC: 65 °C، POM-C: 100 °C) |
| وضعیت نصب | عمودی، جریان از پایین به بالا؛ طول نصب 140 یا 220 mm |
| کنتاکت اختیاری | سنسور مجاورتی PNP، 12…24 VDC |
سایزها و کد سفارش UFJ
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| G ¼″ | set value 10...63 L/h water | UFJ-5 S 11H G2 0 | 147,744,000 |
| G ⅜″ | set value 63...250 L/h water | UFJ-5 S 21H G3 0 | 181,602,000 |
| G ½″ | set value 250...1000 L/h water | UFJ-5 S 31H G4 0 | 231,876,000 |
| G 1″ | set value 1000...3200 L/h water | UFJ-5 S 41H G6 0 | 275,481,000 |
| G 1½″ | set value 3000...8000 L/h water | UFJ-5 M 51H G8 0 | 325,755,000 |
NPT not offered for UFJ, G (BSPP) male thread used; female G threads (I2...I7) also available at no extra cost.
ویژگی‌های کلیدی
- نمایش واضح رسیدن جریان به مقدار تنظیم با شناور و سایت گلاس
- مناسب برای مایعات و گازها
- لوله اندازه‌گیری شیشه بوروسیلیکات و شناور فولاد ضدزنگ
- بدنه فولاد ضدزنگ 1.4404، 1.4301، PVC یا POM-C
- دقت ±4% مقدار تنظیم
- سنسور مجاورتی PNP اختیاری برای ارسال سیگنال
کاربردها
- پایش دبی آب خنک‌کن تجهیزات و ماشین‌آلات
- کنترل جریان گازهای پرج و هوای فرآیند
- خطوط تزریق و دوزینگ مایعات
- صنایع شیمیایی و فرآیندی
- سیستم‌های تصفیه آب
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
